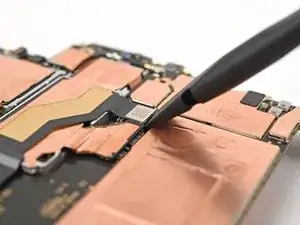

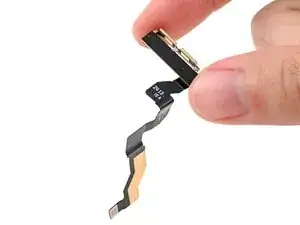

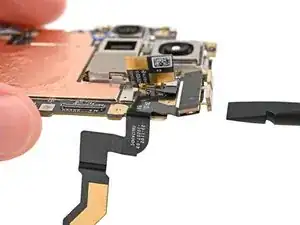

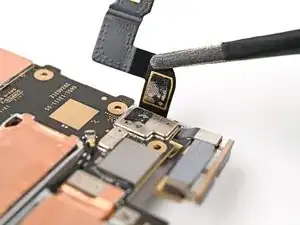

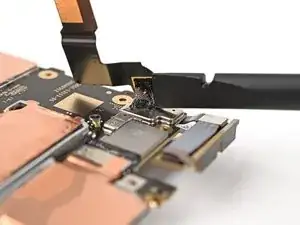

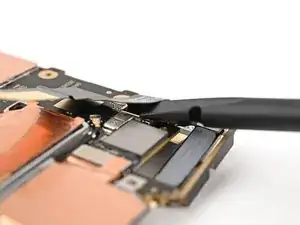

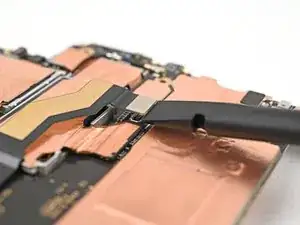

Замена антенны 5G mmWave в Google Pixel 9 Pro Fold
Данное руководство по ремонту разработано сотрудниками iFixit и не одобрено компанией Google. Подробнее о наших руководствах по ремонту — здесь.
Используйте это руководство, чтобы заменить антенну 5G mmWave в устройстве Google Pixel 9 Pro Fold.
Шаг 1
Перед началом ремонта разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться при повреждении.
Отключите все кабели от телефона и полностью выключите его.
Шаг 2
Установите присоску на заднюю панель как можно ближе к центру нижнего края.
Удерживая телефон одной рукой, потяните присоску вверх с достаточной и равномерной силой, чтобы образовался зазор между задней панелью и корпусом.
Вставьте разъединитель в образовавшийся зазор.
Если задняя панель сильно повреждена, наклейка прозрачной упаковочной ленты может обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к повреждённой панели суперклеем.
Шаг 3
На протяжении следующих двух шагов не вставляйте разъединитель глубже чем на 3 мм, чтобы не повредить металлические пружины вокруг рамы.
При желании вы можете отметить на разъединителе отметку на расстоянии 3 мм, чтобы визуально контролировать глубину вставки.
Снимите ручку присоски с задней панели.
Протяните разъединитель вокруг левого нижнего угла и вверх по левому краю задней панели, чтобы отделить клей.
Шаг 4
Продолжайте продвигать разъединитель вокруг верхнего левого угла и вдоль верхнего края задней панели.
Шаг 5
Клей по правому краю задней панели толще, чем по остальным. Для его отделения необходимо вставить разъединитель как минимум на 4 мм.
Проведите разъединителем вниз по правому краю и вокруг правого нижнего угла, чтобы отделить оставшийся клей.
Шаг 6
Пока не снимайте полностью заднюю панель, поскольку она всё ещё соединена с телефоном кабелем.
На данном этапе задняя панель должна быть отделена от рамы. Если по краям сохраняется сопротивление, используйте разъединитель, чтобы отделить остатки клея.
Поднимите нижний край задней панели и перекиньте её через верхний край телефона.
Поддерживайте заднюю панель с помощью ручки присоски или чистого прочного предмета — убедитесь, что кабель не подвергается напряжению.
Шаг 7
В ходе всего ремонта аккуратно отслеживайте каждый винт и убедитесь, что каждый возвращается на своё место.
Хотя в Pixel 9 Pro Fold используются винты Torx Plus, можно применять и стандартные биты Torx. Используйте тот же размер или на один больше (биты T3 или T4 с винтами 3IP Torx Plus) и прилагайте постоянное усилие вниз, чтобы избежать срыва граней.
Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 3,0 мм, фиксирующий верхнюю скобу.
Шаг 8
С помощью пинцета или пальцев потяните верхнюю скобу к верхнему краю телефона, чтобы освободить её из защёлки.
Снимите верхнюю скобу.
Шаг 9
Вставьте конец лопатки под нижний край разъёма кабеля задней панели.
Не вставляйте лопатку в другие места, чтобы не повредить поверхностно-монтируемые компоненты.
Подденьте и отсоедините кабель задней панели.
Шаг 10
Снимите заднюю панель с рамы и удалите её.
Шаг 11
Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 3,0 мм, фиксирующих нижнюю скобу аккумулятора.
Шаг 12
С помощью пинцета или пальцев потяните нижнюю скобу аккумулятора к нижнему краю телефона, чтобы освободить её из защёлки.
Снимите нижнюю скобу аккумулятора.
Шаг 13
Вставьте конец лопатки под левый нижний угол разъёма нижней платы аккумулятора, возле золотого маркера.
Не вставляйте лопатку в другие места, чтобы не повредить поверхностно-монтируемые компоненты.
Подденьте и отсоедините питание нижней платы аккумулятора.
Шаг 14
Используйте лопатку, чтобы поддеть и отсоединить разъём кабеля платы порта USB-C.
Шаг 15
Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 3,0 мм, фиксирующих скобу вибромотора.
Шаг 16
Пинцетом или пальцами поднимите скобу вибромотора с рамы и снимите её.
