Замена аккумулятора Google Pixel 9 Pro XL

Дайте аккумулятору Pixel полностью разрядиться (до выключения) перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Клей фиксирует периметр задней крышки к рамке.

При отделении клея не вставляйте инструмент глубже 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отметьте 3 мм от кончика на вашем медиаторе перманентным маркером. В качестве альтернативы можно прикрепить монету к медиатору на расстоянии 3 мм от кончика.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Потяните присоску вверх с сильной, ровной силой, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик медиатора в зазор.

Проведите медиатором вдоль нижнего края, чтобы отделить фиксирующий клей.

Не забывайте: не вставляйте медиатор глубже 3 мм.

Проведите медиатором вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите медиатором вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — на правом краю она подключена ленточным кабелем к телефону.

Используйте присоску, чтобы приподнять левый край задней крышки и откинуть его через правый край, как открывают книгу.

Если возникают трудности, проверьте периметр на предмет остатков клея и используйте медиатор, чтобы отделить его.

Подпереть заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в верхнем правом углу.

Используйте винтоверт Torx Plus 3IP, чтобы выкрутить два винта длиной 5.2 мм, фиксирующие крышку кабеля.

Пинцетом или пальцами снимите крышку кабеля.

Кончиком лопатки подденьте и отключите контакт задней крышки с нажимным разъемом.

Снимите заднюю крышку.

При сборке следуйте этому руководству для нанесения нового клея и установки задней крышки.

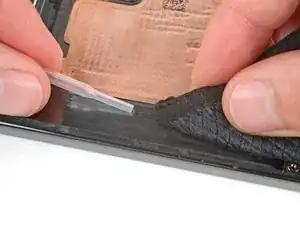

Кончиком лопатки и пальцами приподнимите кусочек ленты возле левого края телефона достаточно, чтобы получить доступ к скобе и винтам под ней.

Вы можете полностью удалить ленту, если хотите, но сохраните её для обратной сборки.

Используйте винтоверт Torx Plus 3IP, чтобы выкрутить два винта длиной 5.2 мм, фиксирующие крышку кабеля беспроводной зарядки.

Пинцетом или пальцами снимите крышку.

Кончиком медиатора подденьте и отключите нажимной разъем беспроводной зарядки.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑разъём ультраширокополосного модуля.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие модуль беспроводной зарядки.

Снимите модуль беспроводной зарядки.

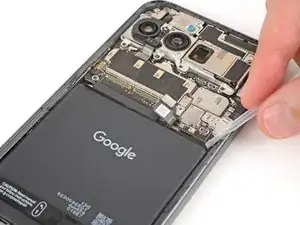

Используйте лопатку, чтобы поддеть и отсоединить пресс‑разъём батареи.

Используйте лопатку, чтобы поддеть и отсоединить три оставшихся пресс‑разъёма вдоль нижнего края логической платы — два больших разъёма ближе к центру и один меньший в правом нижнем углу.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 4,2 мм, закрепляющие крышку платы зарядки.

Не пытайтесь полностью снять крышку, так как кусок ленты фиксирует её с кабелем‑соединителем.

С помощью пальцев потяните правый край крышки платы зарядки к верхней части телефона, чтобы отщёлкнуть левую сторону крышки.

Отогните крышку от платы зарядки, чтобы получить доступ к её пресс‑разъёмам.

Будьте очень осторожны, чтобы не повредить какие‑либо мелкие поверхностно‑монтируемые компоненты на плате зарядки.

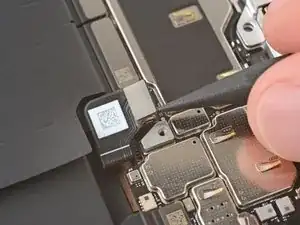

Используйте наконечник лопатки, чтобы поддеть и отсоединить два больших пресс‑разъёма на верхнем крае платы зарядки.

Снимите левый соединительный кабель.

Будьте очень осторожны, чтобы не повредить какие‑либо мелкие поверхностно‑монтируемые компоненты на плате зарядки.

Используйте наконечник лопатки, чтобы поддеть и отсоединить оставшийся пресс‑разъём на правом крае платы зарядки.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 4,2 мм, фиксирующие нижнюю часть правого соединительного кабеля.

Снимите правый соединительный кабель.

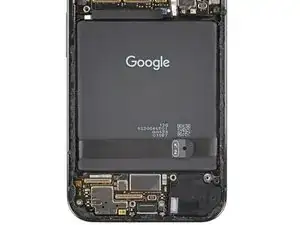

С помощью пальцев подденьте пластиковые язычки возле нижнего края батареи.

Согните язычки под телефон или заклейте их, чтобы они не деформировались при нагреве батареи в следующем шаге.

Наденьте напальчники, чтобы получить надёжный захват за тянущие язычки батареи в следующих шагах.

Если у вас нет напальчников, можно использовать резиновые перчатки.

Перед началом процедуры извлечения батареи внимательно прочитайте следующие три шага. Тянущие язычки наиболее эффективны сразу после нагрева батареи, поэтому важно заранее знать, что делать.

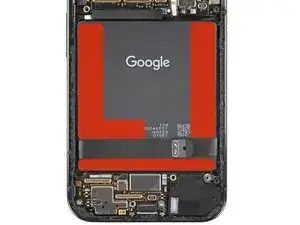

Сильные полосы клея плотно приклеивают батарею к рамке. Нагрев батареи размягчит клей, упростив отделение.

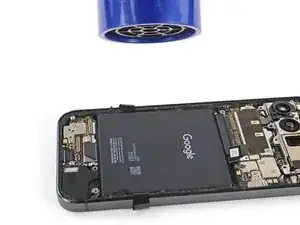

Используйте фен на режиме Высокая температура и Низкая скорость, чтобы нагревать батарею в течение трёх минут, держа фен примерно в трёх дюймах от батареи. Старайтесь равномерно распределять тепло по всей поверхности батареи.

Альтернативно можно использовать нагревательную платформу при 70 °C (158 °F), поместив телефон экраном вниз на 10 минут.

Поскольку для работы с тянущими язычками требуются две руки, вам нужно прочно зафиксировать телефон на рабочем столе.

Перед фиксацией телефона убедитесь, что под ним ничего нет. Закрепляйте телефон только за приподнятую кромку рамки и будьте очень осторожны, чтобы не надавить на внутренние компоненты.

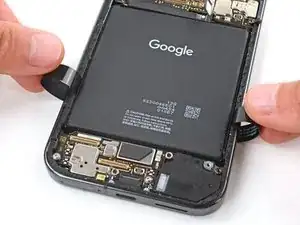

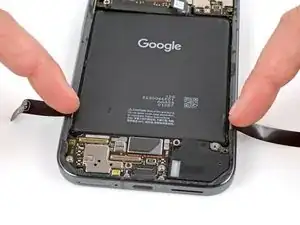

Отведите тянущие язычки из‑под телефона, чтобы к ним был доступ.

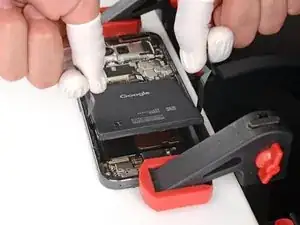

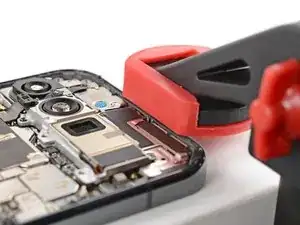

Используйте F‑образные или C‑образные струбцины, чтобы зажать телефон на рабочем столе. Минимум потребуется две струбцины — одна для верхнего края и одна для нижнего.

Используйте струбцины с пластиковыми или резиновыми накладками, либо будьте особенно осторожны, чтобы не поцарапать устройство.

Если у вас нет струбцин, попросите помощника крепко удерживать телефон.

Обязательно соблюдайте меры по защите от статического электричества при фиксации телефона.

Потяните вкладки для извлечения батареи строго вверх и применяйте постоянное, равномерное усилие, пока батарея не отделится от рамки.

Если батарея не отделяется после одной минуты постоянного давления, примените дополнительное тепло и попробуйте снова.

Удалите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это опасность возгорания. Замените её на новую.

Если вы успешно извлекли батарею, поздравляем! Перейдите вниз на семь шагов для информации по сборке.

Если вкладка для вытягивания оборвалась или случайно выскользнула из-под батареи, не беспокойтесь! Перейдите к следующему шагу для альтернативного метода извлечения батареи.

В течение следующих двух шагов не наносите больше изопропилового спирта, чем указано, иначе вы можете повредить экран.

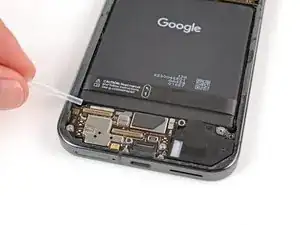

Нанесите две или три капли изопропилового спирта (более 90%) на верхние углы батареи.

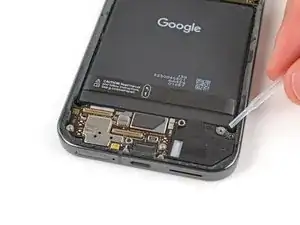

Нанесите две или три капли изопропилового спирта (более 90%) на нижние углы батареи.

Подождите одну минуту, чтобы спирт размягчил клей батареи.

Присоска повышенной прочности отлично подходит для извлечения батареи, но вы также можете использовать меньшую ручку-присоску. Если вы используете меньшую ручку-присоску, прикрепите её к нижнему краю батареи и перейдите вниз на два шага.

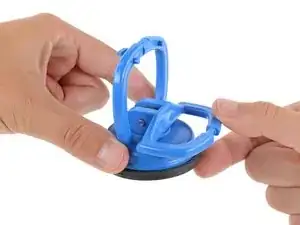

Опустите ручку большой присоски, чтобы открыть её.

С помощью пальцев полностью отведите пластиковые вкладки батареи, чтобы они не мешали.

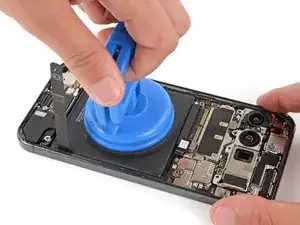

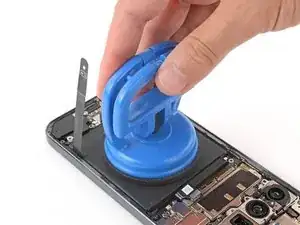

Разместите присоску в центре батареи.

При лёгком нажатии на присоску потяните ручку вверх, чтобы зафиксировать её.

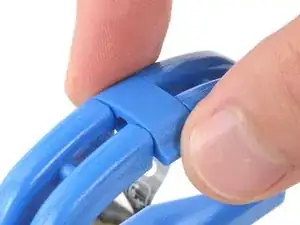

Переверните пластиковый зажим на верхней части присоски поверх ручки и защёлкните его, чтобы зафиксировать ручки вместе.

Одной рукой прочно зафиксируйте телефон на рабочем столе.

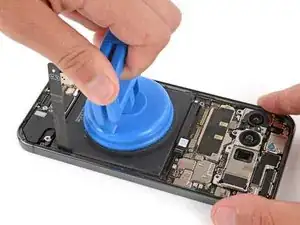

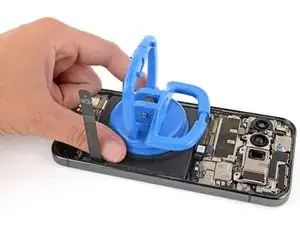

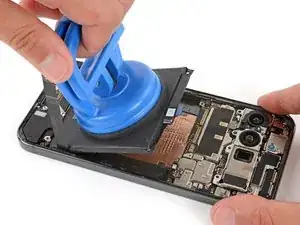

Свободной рукой тяните присоску к нижней части телефона сильным, ровным усилием, чтобы приподнять верхний край батареи. Прикладывайте постоянное давление присоской, чтобы дать клею время расклеиться.

Если батарея не сдвигается после одной минуты, нанесите две–три капли спирта на углы батареи и попробуйте снова. Может потребоваться несколько циклов нанесения спирта и постоянного давления, чтобы отделить батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это опасность возгорания. Замените её на новую.

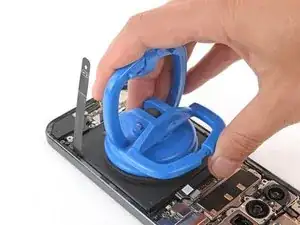

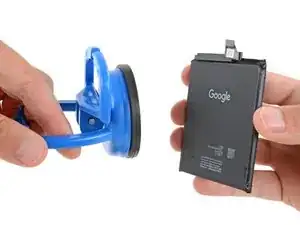

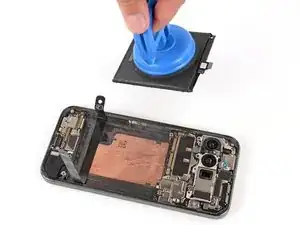

Извлеките батарею из гнезда и снимите присоску.

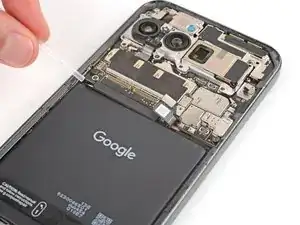

Если вкладка для вытягивания осталась в гнезде, удалите её.

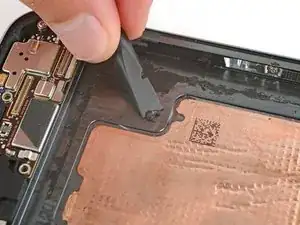

Используйте лопатку, чтобы соскрести и удалить весь старый клей батареи с рамки.

После удаления всего старого клея используйте изопропиловый спирт (более 90%) и микрофибровую ткань, чтобы очистить остатки клея.

Дайте рамке полностью высохнуть перед установкой новой батареи.

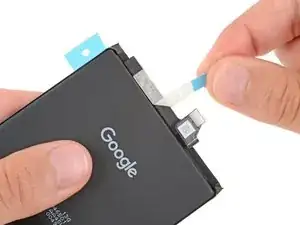

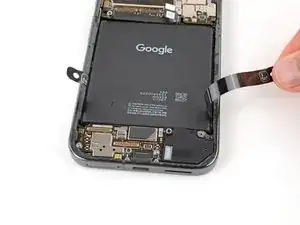

Удалите любую ленту или защитные плёнки с кабеля батареи.

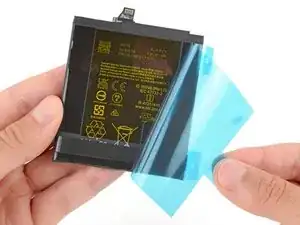

Снимите большую пластиковую защитную плёнку с нижней части батареи, чтобы оголить клей.

Если у вашей батареи нет заранее приклеенного клея, наклейте тонкие полоски двухстороннего скотча на рамку в местах, где был старый клей.

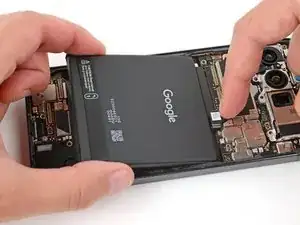

Держите батарею над её гнездом и временно подсоедините батарею — это гарантирует правильную посадку и выравнивание.

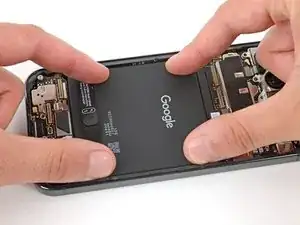

Плотно прижмите батарею на место, чтобы закрепить её клеем.

Отключите батарею перед продолжением сборки.
