Замена внутренней фронтальной камеры Google Pixel 9 Pro Fold

Перед началом ремонта разрядите батарею телефона ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите питание.

Прикрепите присоску к задней крышке как можно ближе к центру нижнего края.

Держа телефон одной рукой, сильно и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

Вставьте пластиковую лопатку для открытия в образовавшийся зазор.

Если задняя крышка сильно треснута, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень крепкую ленту. Если ничего не помогает, присоску можно приклеить супер‑клеем к разбитой задней крышке.

На следующих двух шагах не вставляйте лопатку глубже, чем на 3 мм, чтобы не повредить металлические пружины по периметру рамки.

По желанию вы можете отмерить и пометить вашу лопатку на 3 мм, чтобы визуально контролировать длину.

Снимите ручку присоски с задней крышки.

Проведите лопатку вокруг нижнего левого угла и вдоль левого края задней крышки, чтобы отделить клей.

Продолжайте проводить лопатку вокруг верхнего левого угла и по верхнему краю задней крышки.

Клей вдоль правого края задней крышки толще, чем в других местах. Для отделения клея потребуется вставить лопатку минимум на 4 мм.

Проведите лопатку вниз по правому краю и вокруг нижнего правого угла, чтобы отделить оставшийся клей.

Пока не снимайте заднюю крышку полностью — она всё ещё подключена к телефону кабелем.

На этом этапе задняя крышка должна быть отделена от рамки. Если по краям ощущается сопротивление, используйте лопатку, чтобы отделить оставшийся клей.

Поднимите нижний край задней крышки и откиньте её через верхний край телефона.

Подоприте заднюю крышку ручкой от присоски или чистым прочным предметом, следя за тем, чтобы кабель не был натянут.

В ходе ремонта следите за каждым винтом и возвращайте его точно на то же место.

Хотя в Pixel 9 Pro Fold используются винты Torx Plus, подойдут и обычные биты Torx. Используйте такую же или на размер больше (биты T3 или T4 для винтов 3IP Torx Plus) и прикладывайте постоянное давление вниз, чтобы избежать срыва шляпки.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 3,0 мм, фиксирующий верхнюю планку.

Пинцетом или пальцами потяните верхнюю планку в направлении верхней части телефона, чтобы освободить её из защёлки.

Снимите верхнюю планку.

Вставьте наконечник лопатки под нижний край пресс‑коннектора кабеля задней крышки с защёлкой.

Не вставляйте лопатку в другие места — вы рискуете вытолкнуть поверхностно монтированные компоненты.

Подденьте и отсоедините кабель задней крышки.

Снимите заднюю крышку с рамки и удалите её.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 3,0 мм, фиксирующих защитную планку аккумулятора внизу.

Пинцетом или пальцами потяните защитную планку батареи к нижней части телефона, чтобы освободить её из защёлки.

Снимите защитную планку батареи.

Вставьте наконечник лопатки под нижний левый угол пресс‑коннектора батареи внизу, рядом с золотой меткой.

Не вставляйте лопатку в другие места — вы рискуете вытолкнуть поверхностно монтированные компоненты.

Подденьте и отсоедините нижнюю батарею.

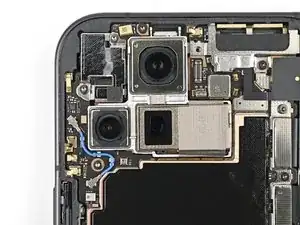

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,6 мм, фиксирующих кронштейн внутренней фронтальной камеры.

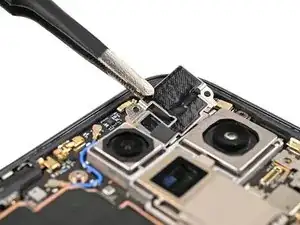

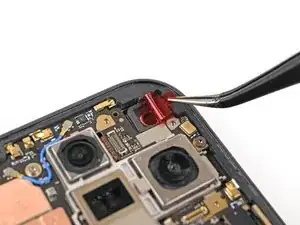

Используйте пинцет или пальцы, чтобы приподнять внутреннюю скобу передней камеры и сдвинуть её влево к краю телефона, чтобы освободить защёлки.

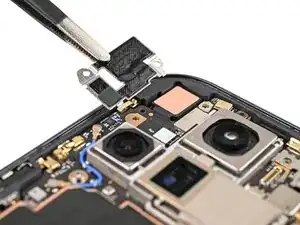

Снимите внутреннюю скобу передней камеры.

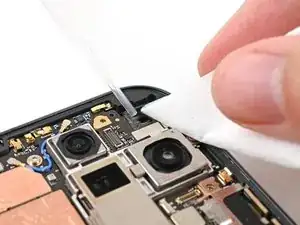

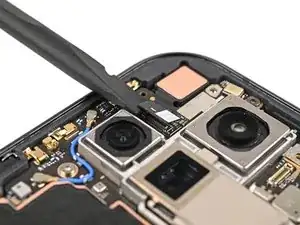

Используйте лопатку, чтобы поддеть и отключить пресс‑разъём внутренней передней камеры.

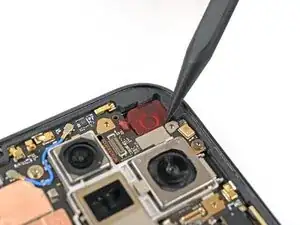

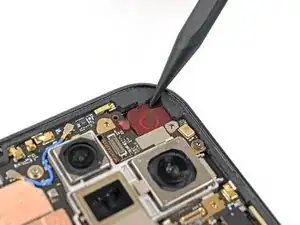

Используйте острие лопатки, чтобы поддеть внутреннюю переднюю камеру и отделить клей, крепящий её к раме.

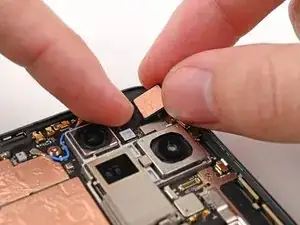

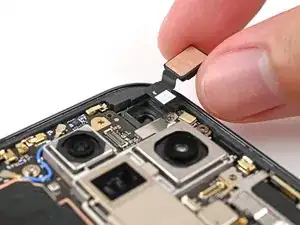

Снимите внутреннюю переднюю камеру.

Поздравляем — разборка завершена! Последующие шаги покажут, как собрать устройство обратно.

Если клей внутренней передней камеры больше не липкий или повреждён, выполните следующие четыре шага для его замены. В противном случае пропустите следующие четыре шага.

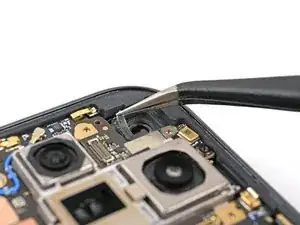

Используйте пинцет или пальцы, чтобы удалить старую поролоновую ленту клея из выреза для внутренней передней камеры.

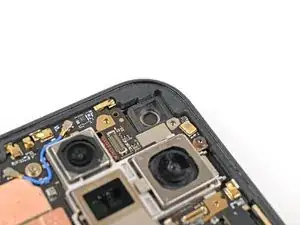

Используйте изопропиловый спирт (>90%) и кофейный фильтр или безворсовую ткань, чтобы удалить остатки клея.

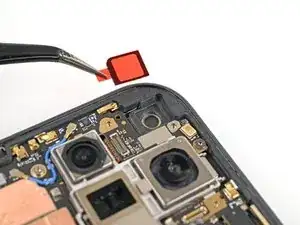

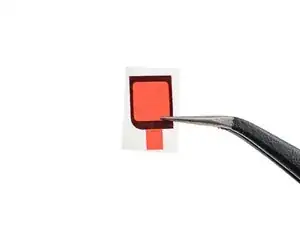

Отделите заменяющую поролоновую ленту от прозрачной подложки, чтобы открыть клеевой слой.

Выровняйте поролоновую ленту над вырезом в раме так, чтобы вытяжной язычок был обращён к нижней части телефона.

Установите ленту в вырез.

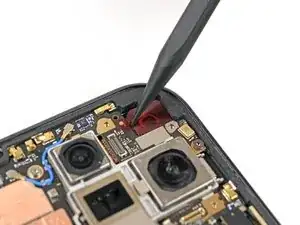

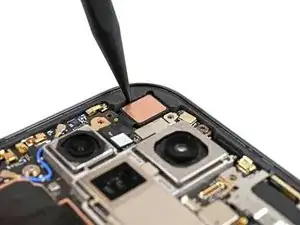

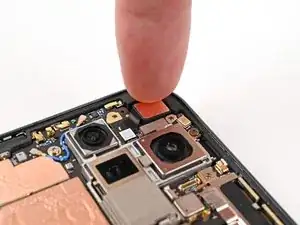

Используйте кончик лопатки, чтобы прижать края поролоновой ленты и зафиксировать её на раме.

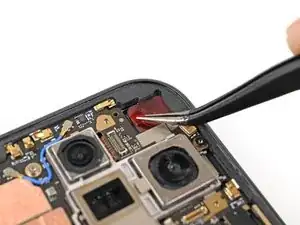

Используйте пинцет или пальцы, чтобы снять цветную подложку и открыть клеевой слой.

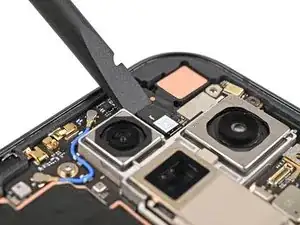

Держа внутреннюю переднюю камеру над её вырезом, подключите её пресс‑разъём.

Уложите внутреннюю переднюю камеру в вырез и прижмите её, чтобы закрепить на клее.

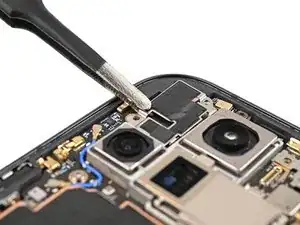

Вставьте защёлку скобы внутренней передней камеры под её паз на логической плате и совместите отверстия под винты.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2.6 мм, фиксирующие скобу внутренней передней камеры.

Подключите пресс‑разъём основной батареи.

Вставьте защёлку скобы основной батареи под её паз на логической плате и совместите отверстия под винты.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 3.0 мм, фиксирующие скобу основной батареи.

Используйте лопатку или пальцы, чтобы удалить старую клейкую ленту задней крышки.

Используйте изопропиловый спирт (>90%) и кофейный фильтр или микрофибровую ткань, чтобы удалить остатки клея.

Если вы меняете заднюю крышку на новую, выполните следующие два шага. В противном случае пропустите их.

Используйте пинцет или пальцы, чтобы удалить три вкладыша камер с внутренней стороны новой задней крышки.

Снимите оставшиеся прозрачные подложки с внешней стороны задней крышки.

Перед съёмом подложек проверьте, совпадает ли клей с рамой.

Прозрачная подложка должна быть обращена к раме.

Будьте осторожны на этом этапе — легко приклеить ленту в неправильное место. Работайте медленно и аккуратно.

Отделите верхнюю половину новой клейкой ленты от прозрачной подложки и сложите её, не снимая полностью, прежде чем продолжить.

Выровняйте верхнюю половину клейкой ленты по раме, используя углы в качестве ориентиров.

Установите ленту на раму.

Используйте плоский конец лопатки или пальцы, чтобы прижать верхний край клейкой ленты и закрепить её на раме.

Отрывая оставшийся прозрачный подслой, постепенно раскладывайте оставшийся клей по периметру телефона.

Используйте плоский конец лопатки или пальцы, чтобы придавить оставшийся клей и зафиксировать его на рамке.

С помощью лопатки приподнимите сегментированную язычок в правом нижнем углу большого синего подслоя.

Поднимите язычок и снимите большой синий подслой, чтобы открыть вторичный подслой.

Если клей начнёт отслаиваться вместе с подслоем, аккуратно положите его обратно на рамку и используйте плоский конец лопатки, чтобы закрепить.

Держа заднюю крышку или подпирая её, снова подключите кабель задней крышки.

Не пытайтесь силой вдавить разъём на место. Если возникают трудности, переставьте его и попробуйте снова.

Вставьте верхний кронштейн под его паз на плате и совместите отверстие под винт.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий верхний кронштейн.

Используйте кончик лопатки, чтобы приподнять сегментированный язычок в верхнем правом углу вторичного подслоя.

Снимите вторичный подслой, чтобы открыть клей.

Если клей начинает отслаиваться вместе с подслоем, аккуратно положите его обратно на рамку и используйте плоский конец лопатки, чтобы закрепить.

Совместите верхний край задней крышки с рамкой и прижмите, чтобы приклеить её.

Прижмите по периметру задней крышки, чтобы приклеить её к рамке.

По желанию можно слегка нагреть кромки задней крышки феном или тепловой пушкой, чтобы получить более сильное сцепление.

Дайте телефону постоять несколько часов, чтобы клей застыл.
