Замена внешней фронтальной камеры Google Pixel 9 Pro Fold

Дождитесь разрядки аккумулятора телефона ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите устройство.

Прикрепите присоску к экрану как можно ближе к центру нижнего края.

Резко и равномерно потяните вверх за присоску, чтобы создать зазор между экраном и рамкой.

Вставьте лезвие для открывания в зазор.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

В течение следующих четырех шагов не вставляйте лезвие глубже 3 мм, чтобы не повредить внутренние компоненты.

По желанию вы можете отмерить и пометить лезвие на расстоянии 3 мм от наконечника, чтобы контролировать глубину.

Проведите лезвием по нижнему правому углу и вверх по правому краю экрана, чтобы отделить клей.

Проведите лезвием вокруг верхнего правого угла и остановитесь перед фронтальной камерой.

Вытащите лезвие так, чтобы под экраном остался только его конец.

Проведите лезвием по верхнему краю экрана, пока не пройдёте мимо фронтальной камеры.

Верните лезвие на исходную глубину перед продолжением работы.

Проведите лезвием вокруг верхнего левого угла и остановитесь примерно на двух третях вниз по левому краю экрана.

Не проводите лезвие дальше, иначе вы рискуете повредить кабель дисплея.

Вытащите лезвие на глубину 2 мм и поверните его вокруг нижнего левого угла, чтобы отделить оставшийся клей.

Пока не снимайте экран полностью — он всё ещё соединён с телефоном кабелем.

На этом этапе экран должен быть освобождён от рамки. Если по краям всё ещё ощущается сопротивление, используйте лезвие для разделения оставшегося клея.

Поднимите правый край экрана и переверните его через левый край телефона, как книгу.

Подоприте экран за ручку присоски или чистым прочным предметом.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel 9 Pro Fold используются винты Torx Plus, подходят и стандартные биты Torx. Используйте бит того же размера или на размер больше (биты T3 или T4 Torx с винтами 3IP Torx Plus) и применяйте постоянное давление вниз, чтобы избежать срыва шлица.

Используйте отвертку Torx Plus 3IP, чтобы снять винт длиной 2,2 мм, фиксирующий кронштейн кабеля дисплея.

Проводящая лента фиксирует кронштейн кабеля дисплея к рамке.

Используйте лопаточку или пальцы, чтобы приподнять кронштейн кабеля дисплея достаточно, чтобы получить доступ к защёлке под ним.

Используйте остриё лопаточки, чтобы поддеть и отключить защёлку кабеля дисплея press connector.

Снимите экран с рамки и удалите его.

Используйте отвертку Torx Plus 3IP, чтобы снять винт длиной 2,0 мм, фиксирующий кронштейн аккумулятора.

Проводящая лента фиксирует кронштейн разъёма аккумулятора к нижней плате.

Используйте пинцет или пальцы, чтобы отодвинуть кронштейн аккумулятора в сторону от защёлки разъёма аккумулятора.

Используйте остриё лопаточки, чтобы поддеть и отключить защёлку разъёма аккумулятора.

Используйте пинцет или пальцы, чтобы снять резиновый блок, закрывающий винт на верхней плате.

Используйте отвертку Torx Plus 3IP, чтобы вынуть два винта длиной 2.2 мм, фиксирующие кронштейн верхнего соединительного кабеля.

Используйте пинцет или пальцы, чтобы снять кронштейн верхнего соединительного кабеля.

Вставьте наконечник лопатки под верхний правый угол прижимного разъема верхнего соединительного кабеля, рядом с золотой меткой.

Подденьте и отсоедините прижимной разъем верхнего соединительного кабеля.

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 2.2 мм, фиксирующий верхнюю плату.

Будьте осторожны, чтобы не проколоть и не деформировать аккумулятор на этом шаге.

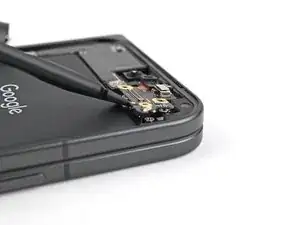

Вставьте плоский конец лопатки под нижний край верхней платы.

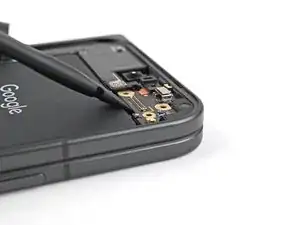

Поверните лопатку, чтобы приподнять верхнюю плату и отщёлкнуть её от каркаса.

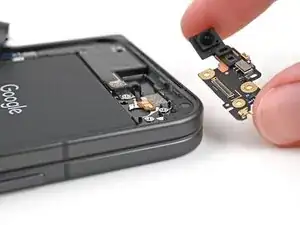

Снимите верхнюю плату.

Не надавливайте сильно на верхнюю плату на этом шаге, чтобы не погнуть металлические пружины и контакты разъёмов.

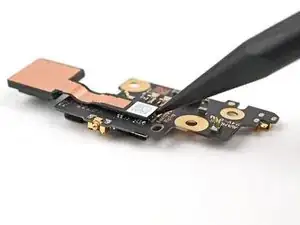

Вставьте наконечник лопатки под верхний правый угол прижимного разъема фронтальной камеры, рядом с золотой меткой на верхней плате.

Не вставляйте лопатку в другие места — вы рискуете сместить навесные элементы.

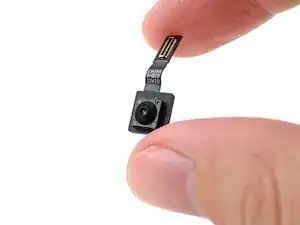

Подденьте и отсоедините внешнюю фронтальную камеру.

Поздравляем с завершением разборки! Последующие шаги покажут, как собрать устройство обратно.

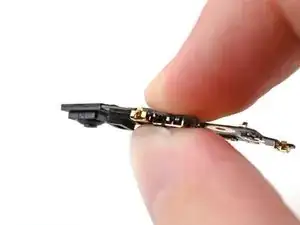

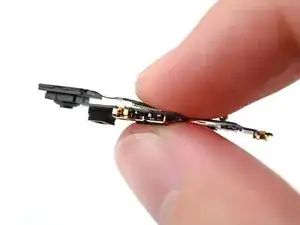

Сожмите прижимной разъем внешней фронтальной камеры пальцами и вставьте его в разъем на верхней плате, чтобы подключить.

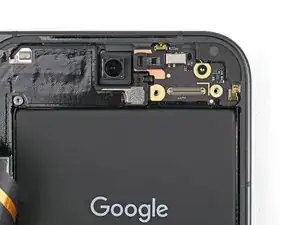

Прижмите верхний край верхней платы к каркасу под углом вниз, чтобы зацепить её металлическую пружину.

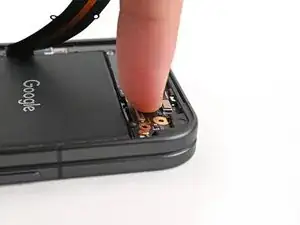

Прижмите плату заподлицо к каркасу, убедившись, что отверстия под винты выровнены.

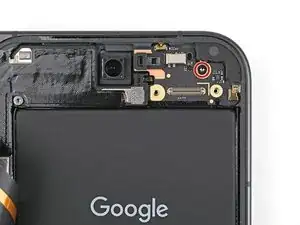

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 2.2 мм, фиксирующий верхнюю плату.

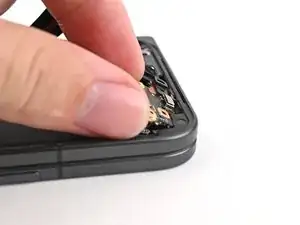

Подключите прижимной разъем верхнего соединительного кабеля.

Поместите кронштейн верхнего соединительного кабеля на верхнюю плату и совместите отверстия под винты.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2.2 мм, фиксирующие кронштейн верхнего соединительного кабеля.

Поместите резиновый блок на его место на верхней плате и прижмите его вниз.

Подключите прижимной разъем поворотного аккумулятора.

Положите кронштейн поворотного аккумулятора поверх прижимного разъема и совместите отверстия под винты.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 2.0 мм, фиксирующий кронштейн аккумулятора.

Если клей наружного экрана в нижнем левом углу уже не липкий, выполните следующие четыре шага, чтобы заменить его. В противном случае пропустите следующие четыре шага.

Используйте лопатку или пальцы, чтобы удалить старый клей наружного экрана в нижнем левом углу.

Используйте изопропиловый спирт (>90%) и бумажный фильтр для кофе или микрофибровую ткань, чтобы удалить остатки клея.

Перед снятием защитных пленок проверьте, совпадает ли клей нижнего левого наружного экрана с каркасом.

Прозрачная пленка должна быть обращена к каркасу.

Отклейте клей нижнего левого наружного экрана от прозрачной подложки, чтобы открыть клейкую поверхность.

Поместите клей на каркас в нужное положение.

Используйте плоский конец лопатки, чтобы прижать вдоль клеевой полосы и приклеить её к каркасу.

Перед снятием любых подкладок проверьте, совпадает ли клей по периметру внешнего экрана с рамкой.

Прозрачная подложка должна быть обращена к рамке.

Будьте осторожны на этом этапе, легко приклеить клей в неправильное место. Действуйте медленно и аккуратно.

Отделите верхнюю половину новой клейкой ленты от прозрачной подложки и сложите её, удерживая.

Выровняйте верхнюю половину клея по рамке, используя углы как ориентиры.

Приклейте ленту к рамке.

Используйте плоский конец лопатки или пальцы, чтобы прижать верхний край клея и зафиксировать его на рамке.

Снимать оставшуюся прозрачную подложку медленно, по мере того как вы укладываете оставшуюся часть клея по периметру телефона.

Используйте плоский конец лопатки или пальцы, чтобы прижать оставшийся клей и зафиксировать его на рамке.

Используйте наконечник лопатки, чтобы приподнять сегментированную язычок в нижнем левом углу большой синей подложки.

Поднимите язычок и снимите большую синюю подложку, чтобы обнажить вторичную подложку.

Если какой‑то клей начнёт отрываться вместе с подложкой, аккуратно уложите его обратно на рамку и используйте плоский конец лопатки, чтобы зафиксировать его на рамке.

Поддержите экран рукой или подоприте его о что‑то прочное.

Подсоедините разъём ленточного кабеля внешнего экрана.

Вставьте клипсу кронштейна ленточного кабеля внешнего экрана под рамку и выровняйте её отверстие под винт.

Используйте Torx Plus 3IP — отвёртку, чтобы установить винт длиной 2.2 мм, фиксирующий кронштейн дисплейного кабеля.

Снимите синюю подложку с нижней левой клейкой полосы внешнего экрана.

Держа экран над рамкой, отделите один из вытяжных язычков вторичной подложки в нижнем левом углу.

Продолжая держать экран, снимите вторичную подложку, чтобы обнажить клей.

Если какой‑то клей начнёт отрываться вместе с подложкой, аккуратно уложите его обратно на рамку и используйте плоский конец лопатки, чтобы зафиксировать его на рамке.

Выровняйте внешний экран по рамке и прижмите его на место.

Прижмите по периметру внешнего экрана, чтобы закрепить его на рамке.

При желании можно слегка нагреть края задней крышки феном или строительным феном для более прочного сцепления.

Оставьте телефон на несколько часов, чтобы клей застыл.
