Замена модуля внутреннего экрана Google Pixel 9 Pro Fold
Это руководство по ремонту создано сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте данное руководство, чтобы заменить модуль внутреннего экрана в вашем Google Pixel 9 Pro Fold.
Модуль замены внутреннего экрана поставляется с уже установленным внутренним экраном в рамку. Замена внутреннего экрана требует переноса всех внутренних компонентов на новую рамку.
Шаг 1

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Заряженный литий-ионный аккумулятор при повреждении может загореться.
Отключите все кабели от телефона и полностью выключите его.
Шаг 2

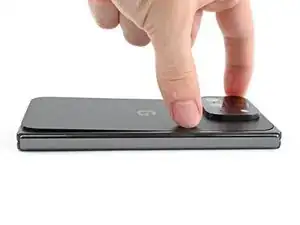

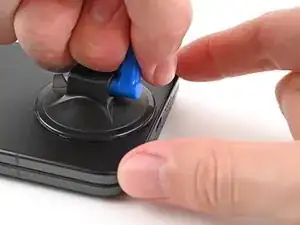

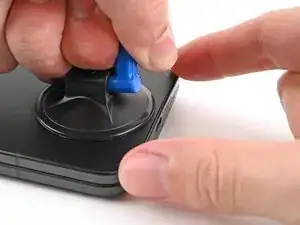

Установите присоску на заднюю крышку как можно ближе к центру нижнего края.
Одной рукой зафиксируйте телефон, другой тяните присоску вверх с сильным, равномерным усилием, чтобы создать зазор между задней крышкой и рамой.

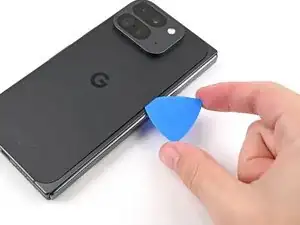

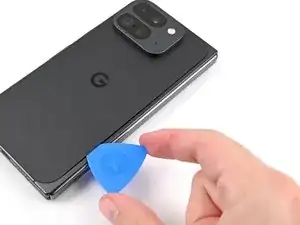

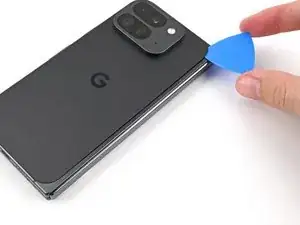

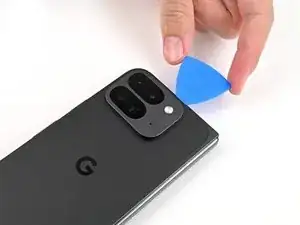

Вставьте инструмент для вскрытия в образовавшийся зазор.
Если задняя крышка сильно треснула, закрытие её слоем прозрачной упаковочной плёнки может обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, можно приклеить присоску к сломанной задней крышке суперклеем.
Шаг 3


В течение следующих двух шагов не вставляйте инструмент глубже 3 мм, чтобы не повредить металлические пружины вокруг рамы.
При желании можно отметить метку на инструменте на расстоянии 3 мм, чтобы визуально контролировать глубину введения.
Снимите ручку присоски с задней крышки.

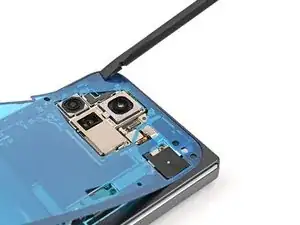

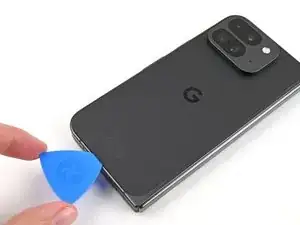

Переместите инструмент по нижнему левому углу и вверх по левому краю задней крышки, чтобы отделить клей.
Шаг 4


Продолжайте двигать инструмент вокруг верхнего левого угла и по верхнему краю задней крышки.
Шаг 5


Клей по правому краю задней крышки толще, чем на остальных. Чтобы отделить клей, необходимо ввести инструмент как минимум на 4 мм.
Переместите инструмент вниз по правому краю и вокруг нижнего правого угла, чтобы отделить оставшийся клей.
Шаг 6


Не удаляйте полностью заднюю крышку, поскольку она всё ещё соединена с телефоном кабелем.
На данном этапе задняя крышка должна быть свободна от рамы. Если по краям ещё есть сопротивление, используйте инструмент для вскрытия, чтобы удалить остатки клея.

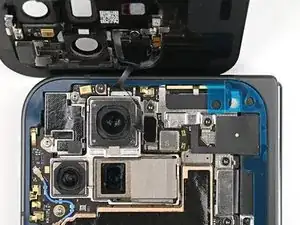

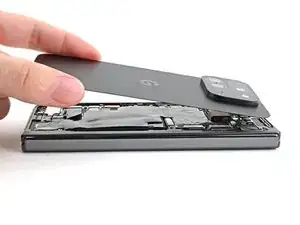

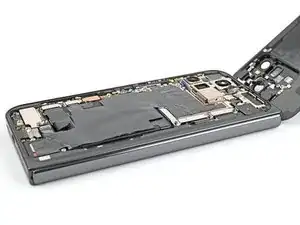

Приподнимите нижний край задней крышки и откройте её, заведя за верхний край телефона.
Подпереть заднюю крышку можно ручкой от присоски или чистым, прочным предметом — удостоверьтесь, что кабель не натянут.

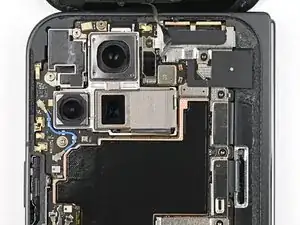

Шаг 7

Во время всего ремонта внимательно отслеживайте все винты и убедитесь, что каждый возвращается строго на своё место.
Хотя в Pixel 9 Pro Fold используются винты Torx Plus, подойдут и стандартные биты Torx. Используйте тот же размер или на размер больше (T3 или T4 Torx с винтами Torx Plus 3IP) и прилагайте постоянное усилие вниз, чтобы не сорвать резьбу.

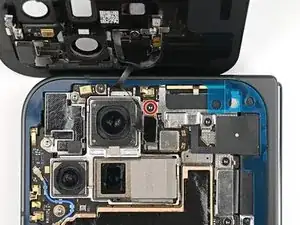

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 3,0 мм, крепящий верхнюю скобу.
Шаг 8

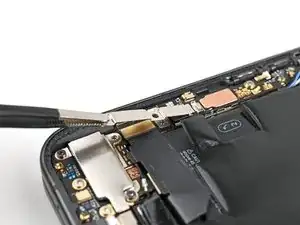

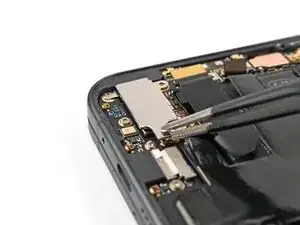

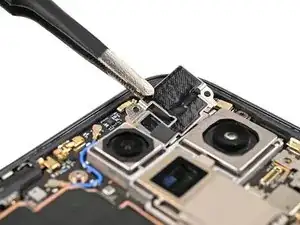

Используйте пинцет или пальцы, чтобы потянуть верхнюю скобу вверх по направлению к верхней части телефона, отсоединяя её от фиксатора.
Снимите верхнюю скобу.
Шаг 9

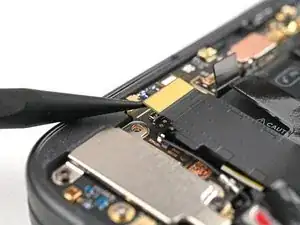

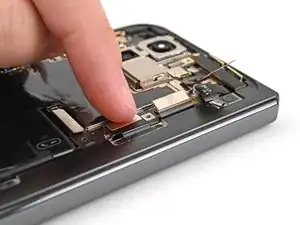

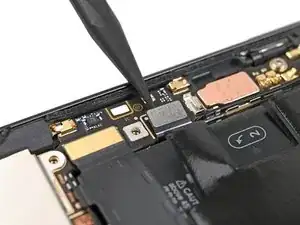

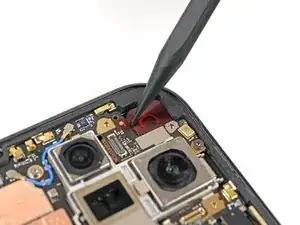

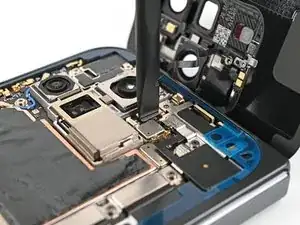

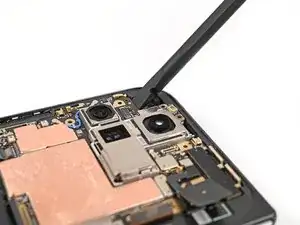

Вставьте кончик лопатки под нижний край коннектора нажимного типа кабеля задней крышки.
Не вставляйте лопатку в другие места, так как это может привести к сдвигу поверхностно установленных компонентов.
Подденьте и отсоедините кабель задней крышки.
Шаг 10

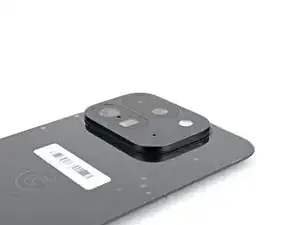

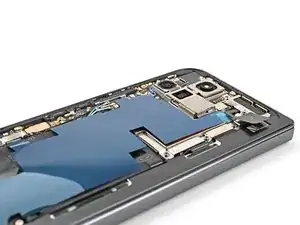

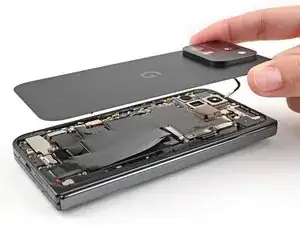

Снимите заднюю крышку с рамы и удалите её.
Шаг 11

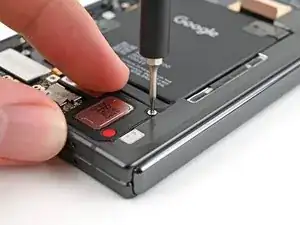

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 3,0 мм, крепящих опорную скобу аккумулятора.
Шаг 12


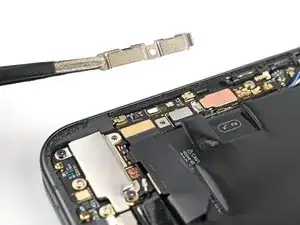

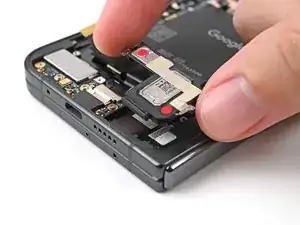

Используйте пинцет или пальцы, чтобы потянуть опорную скобу аккумулятора вниз по направлению к нижней части телефона, отсоединяя её от фиксатора.
Снимите опорную скобу аккумулятора.
Шаг 13

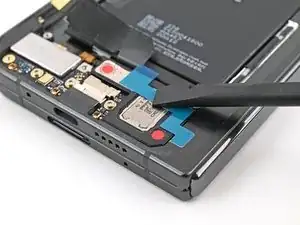

Вставьте кончик лопатки под нижний левый угол коннектора нажимного типа опорной пластины аккумулятора, рядом с золотой меткой.
Не вставляйте лопатку в другие места, так как это может привести к сдвигу поверхностно установленных компонентов.
Подденьте и отсоедините опорную пластину аккумулятора.
Шаг 14

Используйте лопатку, чтобы поддеть и отсоединить коннектор нажимного типа кабеля платы USB-C порта.
Шаг 15

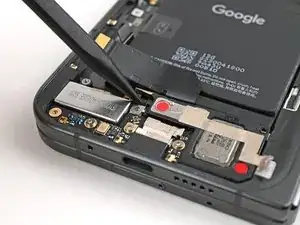

Используйте биту Torx Plus 3IP, чтобы вывернуть два винта длиной 3,0 мм, крепящих скобу вибромотора.
Шаг 16

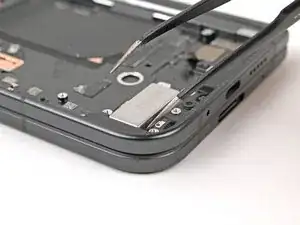

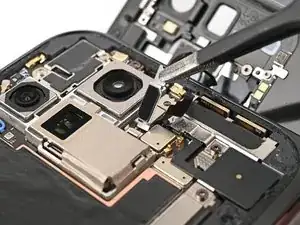

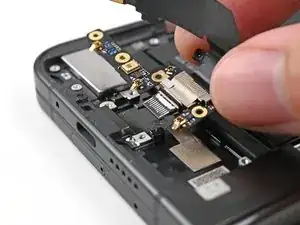

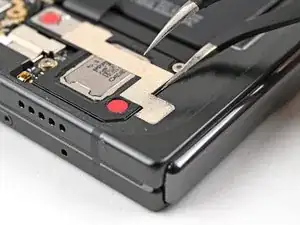

Используя пинцет или пальцы, приподнимите скобу вибромотора с рамы и снимите её.
Шаг 17

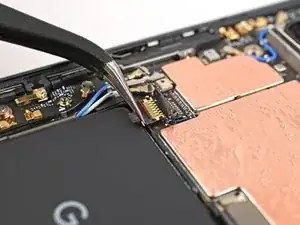

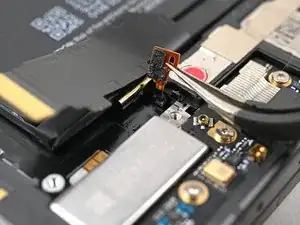

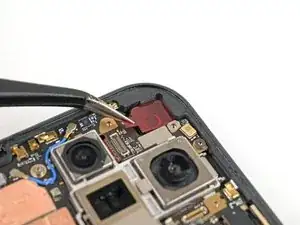

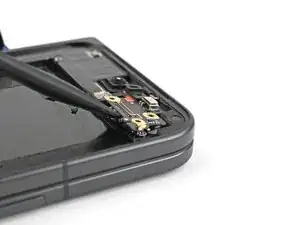

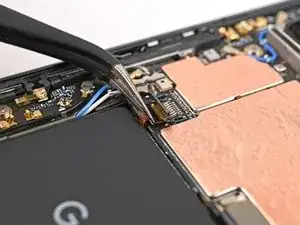

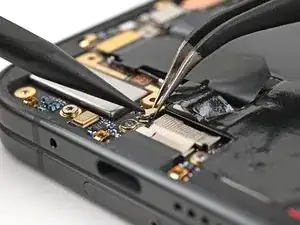

Подведите один из заострённых концов пинцета под металлическое основание разъёма кабеля чёрной антенны на плате USB-C.
Поднимите разъём вверх строго перпендикулярно, чтобы отключить кабель.
Шаг 18

Используйте биту Torx Plus 3IP, чтобы вывернуть два винта длиной 2,6 мм, крепящих внутреннюю скобу передней камеры.
Шаг 19

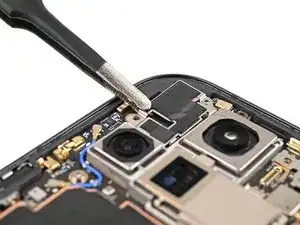

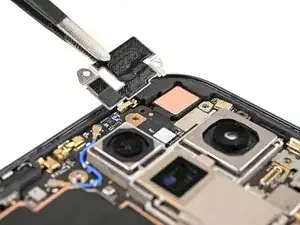

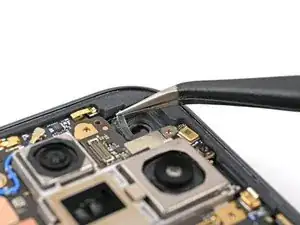

Используя пинцет или пальцы, приподнимите внутреннюю скобу передней камеры и потяните её в сторону левого края телефона, чтобы освободить защёлки.
Снимите внутреннюю скобу передней камеры.
Шаг 20

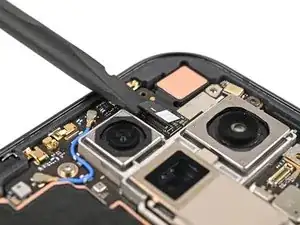

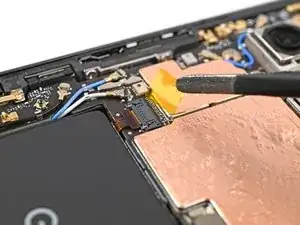

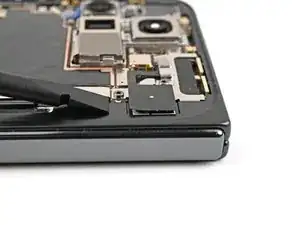

Используйте лопатку, чтобы поддеть и отключить разъём внутренней передней камеры.
Шаг 21

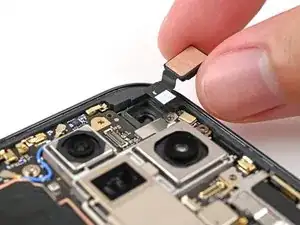

Используйте острый конец лопатки, чтобы поддеть внутреннюю переднюю камеру и отделить клей, которым она прикреплена к раме.
Снимите внутреннюю переднюю камеру.
Шаг 22

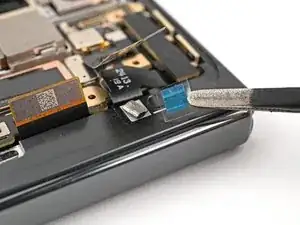

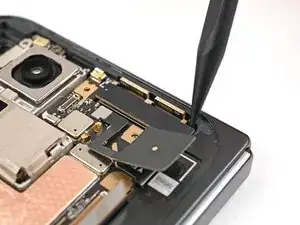

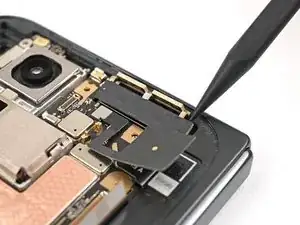

Подведите плоский конец лопатки под антенну сверхширокополосной связи, чтобы отделить пенополиуретан, соединяющий её с рамой.
Используя пинцет или пальцы, приподнимите антенну, чтобы отделить остатки клея.
Шаг 23

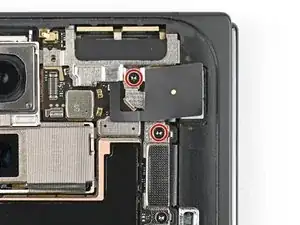

Используйте биту Torx Plus 3IP, чтобы вывернуть два винта длиной 3,0 мм, крепящих скобу сверхширокополосной антенны.
Шаг 24


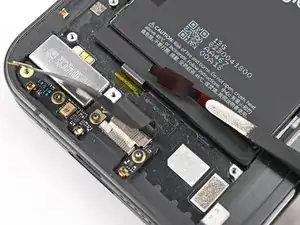

Удерживая антенну сверхширокополосной связи, потяните скобу вниз, к нижнему краю телефона, чтобы освободить защёлки.
Снимите скобу сверхширокополосной антенны.
Шаг 25

Используйте биту Torx Plus 3IP, чтобы вывернуть винт длиной 3,0 мм, крепящий скобу кабеля межплатной связи.
Шаг 26


Используя пинцет или пальцы, потяните скобу к правому краю телефона, чтобы освободить защёлку.
Снимите нижнюю скобу кабеля межплатной связи.
Шаг 27

Используйте биту Torx Plus 3IP, чтобы вывернуть винт длиной 3,0 мм, крепящий скобу кабеля внутреннего дисплея.
Шаг 28

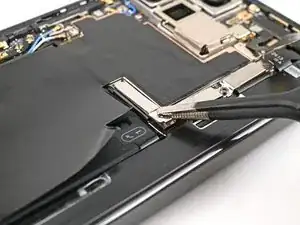

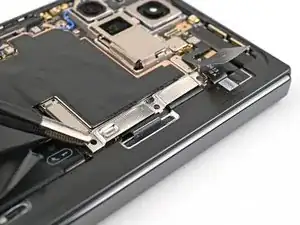

Используя пинцет или пальцы, потяните скобу кабеля внутреннего дисплея влево, к краю телефона, чтобы освободить её из защёлки.
Снимите скобу кабеля внутреннего дисплея.
Шаг 29

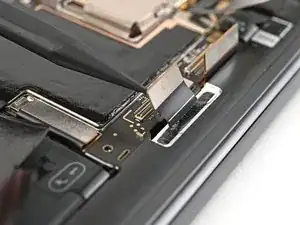

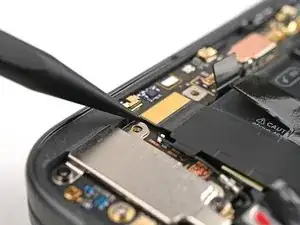

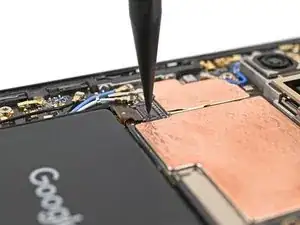

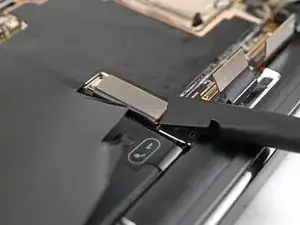

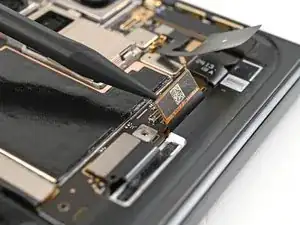

Вставьте острый конец лопатки под левый нижний угол разъёма кабеля внутреннего дисплея, рядом с золотой меткой на основной плате.
Не вставляйте лопатку в другие места, чтобы не повредить компоненты, установленные на поверхности платы.
Подденьте и отключите кабель внутреннего дисплея.
Шаг 30

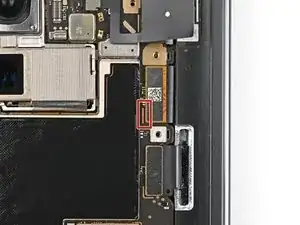

Повторите предыдущий шаг, чтобы отключить разъёмы кабеля верхней и нижней межплатной связи, убедитесь, что поддеваете только рядом с золотыми метками.
Шаг 31

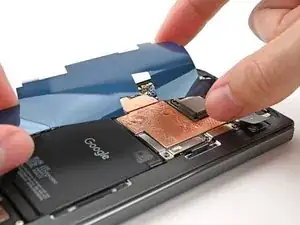

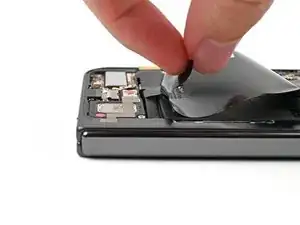

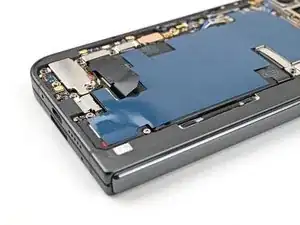

Отделите графитовый лист от нижнего динамика, чтобы разъединить клей, которым он закреплён.
Шаг 32


Продолжайте отклеивать графитовый лист от основной платы, чтобы отделить оставшийся клей.
Шаг 33

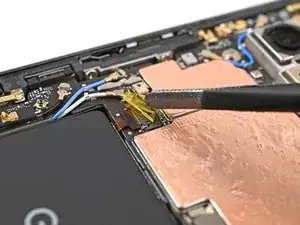

Используя пинцет или пальцы, удалите жёлтую ленту с разъёма ZIF кабеля боковой кнопки.
Отложите ленту в сторону. Она понадобится при сборке.
Шаг 34

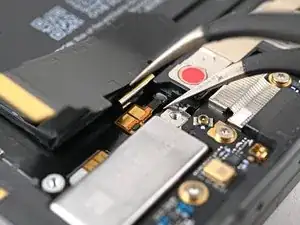

Используйте острый конец лопатки или ноготь, чтобы поднять фиксатор на разъёме ZIF кабеля боковой кнопки.
Шаг 35

Воспользуйтесь изогнутыми пинцетами, чтобы потянуть кабель боковой кнопки прямо из паза.
Будьте осторожны, чтобы не проколоть батарею — она может вытечь и/или загореться.
Шаг 36

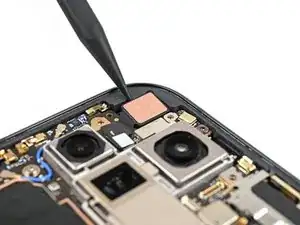

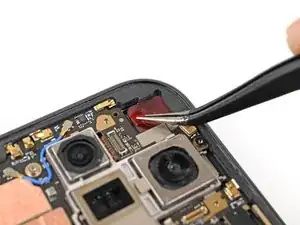

Термопрокладка слегка прикрепляет антенну миллиметрового волнового диапазона 5G к раме.
Воспользуйтесь кончиком лопатки, чтобы поддеть антенну миллиметрового волнового диапазона 5G от рамы и отделить её от термопрокладки.
Шаг 37

Воспользуйтесь битой Torx Plus 3IP, чтобы открутить три винта, крепящих материнскую плату:
Один винт длиной 2,2 мм
Два винта длиной 2,6 мм
Шаг 38

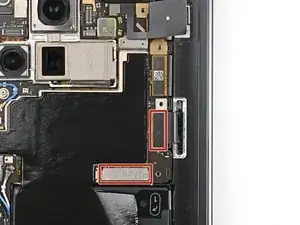

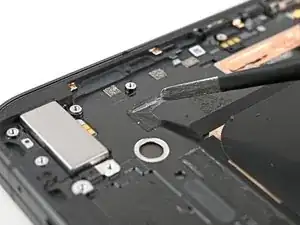

Вставьте плоский конец лопатки под верхний левый угол материнской платы рядом с вырезом внутренней фронтальной камеры.
Возможно, ощутите сопротивление, так как материнская плата приклеена к раме термопастой.
Подденьте материнскую плату достаточно, чтобы можно было захватить верхний край пальцами.
Шаг 39

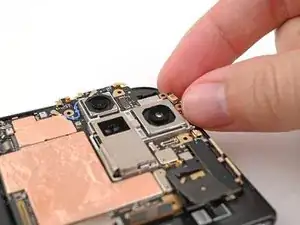

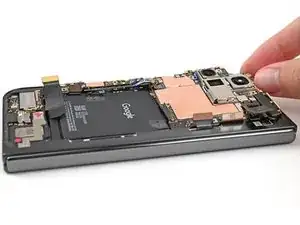

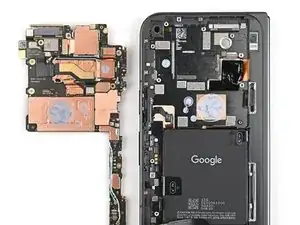

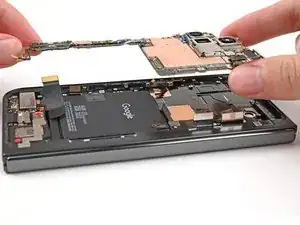

Поднимите верхнюю часть материнской платы из рамы и снимите её.
Положите материнскую плату лицевой стороной вниз на чистую поверхность.
Шаг 40

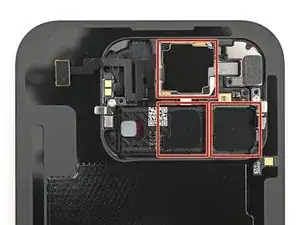

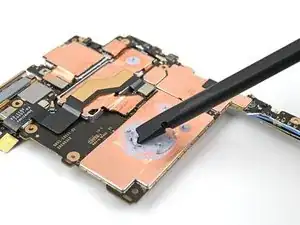

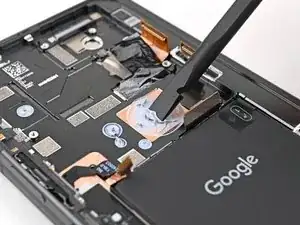

Воспользуйтесь плоским концом лопатки, чтобы соскрести крупные куски старой термопасты с рамы.

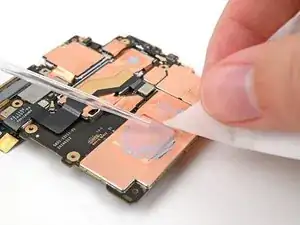

Нанесите несколько капель высокоочищенного изопропилового спирта (более 90%) на остатки термопасты.
Удалите остатки при помощи бумажного фильтра для кофе или тканью без ворса.
Шаг 41


Не надавливайте сильно на материнскую плату во время очистки, чтобы не деформировать металлические пружины и не размазать сборку задней камеры.
Повторите процедуру очистки термопасты для нижней части материнской платы.
Шаг 42

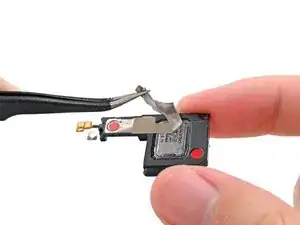

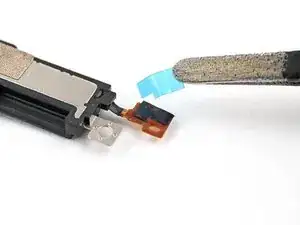

Потяните за секцию токопроводящей ткани, соединяющую динамик с рамой, пинцетами или пальцами.
Шаг 43

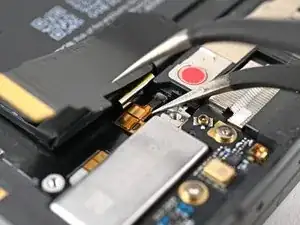

Заведите одно из плеч изогнутых пинцетов под контактную площадку, соединённую с динамиком.
Будьте осторожны, чтобы не проколоть батарею — она может вытечь и/или загореться.
Поднимите контактную площадку, чтобы разъединить клей, удерживающий её на раме.
Шаг 44

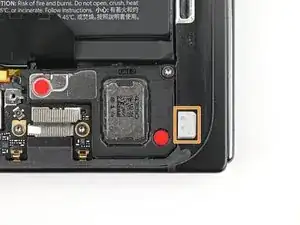

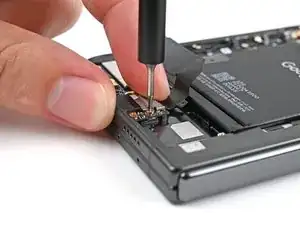

Воспользуйтесь битой Torx Plus 3IP, чтобы открутить винт длиной 2,6 мм, крепящий динамик.
Шаг 45

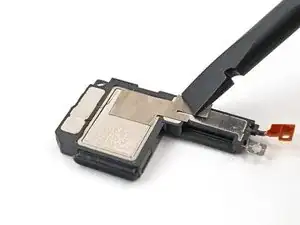

Воспользуйтесь кончиком лопатки, чтобы поддеть левый край динамика и разъединить клей, удерживающий его на раме.
Шаг 46


Повысьте верхний край динамика пальцами и вытяните его из гнезда в раме.
Снимите динамик.
Шаг 47

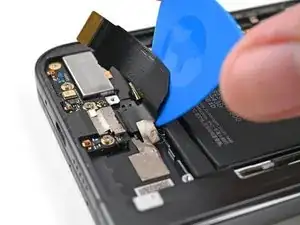

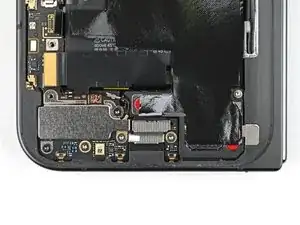

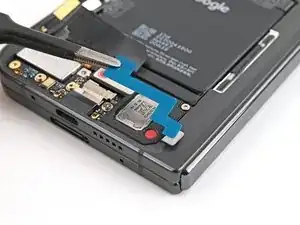

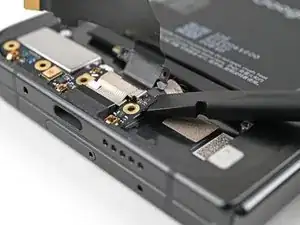

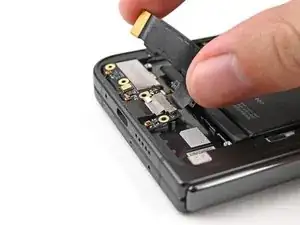

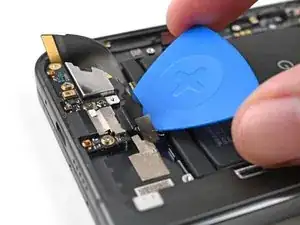

Заведите кончик пластины для вскрытия под кабель платы порта USB-C, чтобы разъединить клей, удерживающий его на раме.
Шаг 48

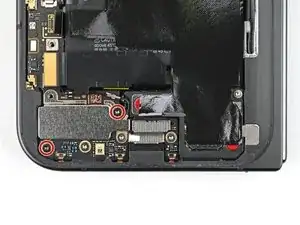

Воспользуйтесь битой Torx Plus 3IP, чтобы открутить три винта длиной 2,6 мм, крепящих плату порта USB-C.
Шаг 49

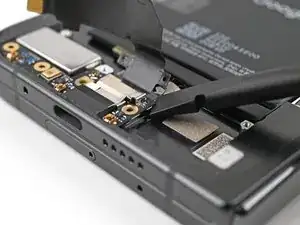

Воспользуйтесь лопаткой, чтобы поддеть верхний правый угол платы порта USB-C и отцепить её от рамы.
Шаг 50

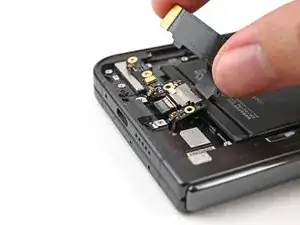

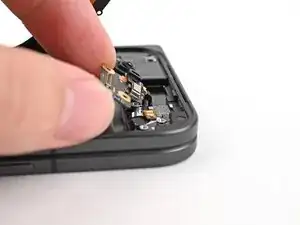

Вытяните плату порта USB-C из её гнезда в раме и снимите её.
Шаг 51


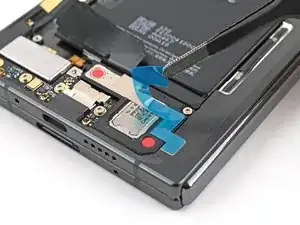

Пальцами отогните два конца язычка, расположенного в основании аккумулятора.
Шаг 52

Разверните телефон и переверните его так, чтобы внутренний экран был лицом вверх.
Разогрейте секцию внутреннего экрана за основным аккумулятором с помощью фена или теплового пистолета до состояния, при котором экран едва становится слишком горячим для прикосновения.
Не нагревайте экран дольше 30 секунд, так как он чувствителен к тепловому повреждению.
Шаг 53

Сложите телефон и поверните его так, чтобы основной аккумулятор был лицом вверх.

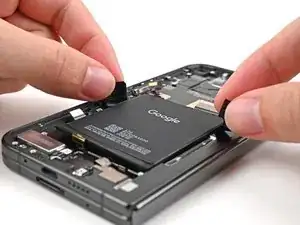

Удерживая правый язычок, протяните левый язычок к верхнему краю аккумулятора, чтобы отделить верхний участок клея.
Шаг 54

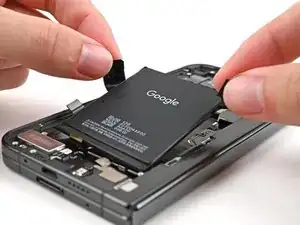

Липкая лента аккумулятора хорошо фиксируется. Будьте осторожны при её отрыве, при необходимости повторно подайте тепло, чтобы не деформировать аккумулятор.
Удерживайте концы пластиковых тяг захватами пальцев.
Равномерно и плавно потяните вверх, чтобы отклеить ленту под аккумулятором. Действуйте медленно — дайте время на отклеивание.

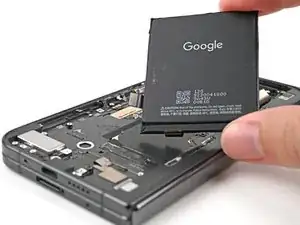

Снимите нижний аккумулятор.
Если возникают трудности с отклеиванием ленты, дополнительно нагрейте и повторите попытку.
Если возникает серьёзная трудность с отклеиванием ленты или есть риск повреждения аккумулятора, выполните следующие три шага для альтернативного способа.
Шаг 55

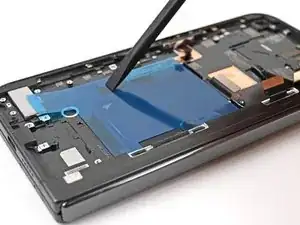

Следующие два шага описывают, как нанести изопропиловый спирт под нижний аккумулятор.

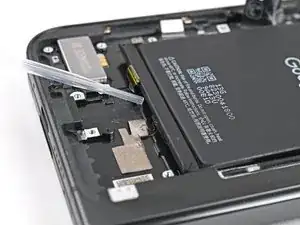

Нанесите несколько капель спирта высокой концентрации (>90%) под нижний край аккумулятора.
Шаг 56

Приподнимите нижний край телефона, чтобы спирт распространился под аккумулятором.
Подождите минуту, пока спирт не размягчит клей.
Шаг 57

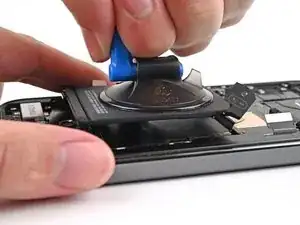

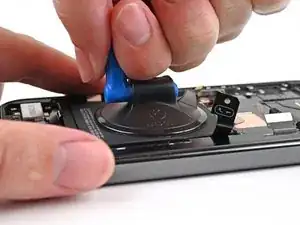

Установите присоску в центр нижнего аккумулятора.
Удерживая телефон одной рукой, потяните присоску с постоянным усилием, чтобы отделить нижний аккумулятор от рамы.
Снимите нижний аккумулятор.
Шаг 58

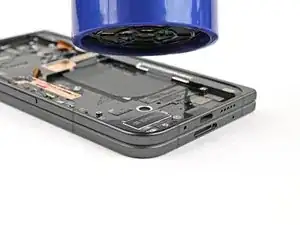

Используйте фен для волос или тепловую пушку, чтобы нагреть вибромотор до температуры, при которой он едва становится слишком горячим на ощупь.
Шаг 59


Вставьте один захват изогнутых пинцетов в выемку в нижнем левом углу вибромотора.
Подденьте пинцетами, чтобы отклеить вибромотор от рамы.
Снимите вибромотор.
Шаг 60

Установите присоску на экран как можно ближе к центру нижнего края.
Потяните присоску вверх с постоянным усилием, чтобы образовался зазор между экраном и рамой.
Вставьте лопатку в зазор.
Если экран сильно повреждён, заклейте его прозрачной упаковочной плёнкой, чтобы присоска могла закрепиться. Также можно использовать прочную клейкую ленту вместо присоски. В крайнем случае приклейте присоску к экрану суперклеем.
Шаг 61


Во время следующих четырёх шагов не вставляйте лопатку глубже чем на 3 мм, чтобы не повредить внутренние компоненты.
Для удобства можно измерить и отметить на лопатке отметку в 3 мм от конца, чтобы контролировать глубину ввода.
Проведите лопаткой вокруг нижнего правого угла и по правому краю экрана, чтобы отклеить соединение.
Шаг 62


Проведите лопаткой вокруг верхнего правого угла и остановитесь перед передней камерой.
Шаг 63


Вытяните лопатку так, чтобы только её кончик остался под экраном.
Переместите лопатку по верхнему краю экрана, пока она не пройдёт переднюю камеру.
Вновь введите лопатку на исходную глубину перед продолжением.
Шаг 64


Проведите лопаткой вокруг верхнего левого угла и остановитесь примерно на две трети высоты левого края экрана.
Не продвигайте лопатку дальше, иначе есть риск повредить кабель дисплея.
Шаг 65


Вытяните лопатку на глубину 2 мм и проведите ей вокруг нижнего левого угла, чтобы отклеить остатки соединения.
Шаг 66


Не отделяйте экран полностью, так как он всё ещё соединён с телефоном кабелем.
На данном этапе экран должен быть свободен от рамы. Если по краям всё ещё чувствуется сопротивление, используйте лопатку, чтобы отделить оставшийся клей.

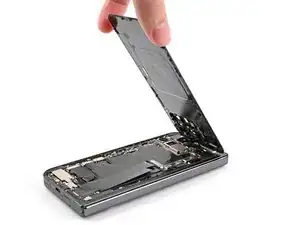

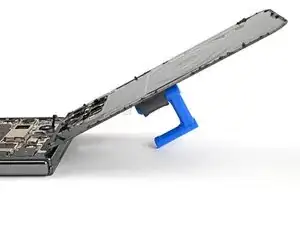

Приподнимите правый край экрана и поверните его в сторону левого края телефона, как при открытии книги.
Поддерживайте экран с помощью присоски или другого прочного предмета.
Шаг 67

Во время всего ремонта сохраняйте все винты и возвращайте их точно на свои места.
Хотя в Pixel 9 Pro Fold используются винты Torx Plus, подойдут и обычные биты Torx. Используйте тот же размер или на один размер больше (биты T3 или T4 с винтами 3IP Torx Plus) и прилагайте постоянное усилие вниз, чтобы не сорвать резьбу.
Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 2,2 мм, крепящий скобу кабеля дисплея.
Шаг 68

Токопроводящая лента фиксирует кронштейн кабеля дисплея на раме.
Используйте лопатку или пальцы, чтобы приподнять кронштейн кабеля дисплея и получить доступ к разъёму под ним.
Шаг 69

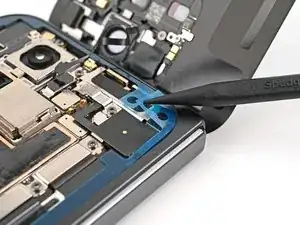

Используйте острый конец лопатки, чтобы поддеть и отключить разъём кабеля дисплея.
Шаг 70

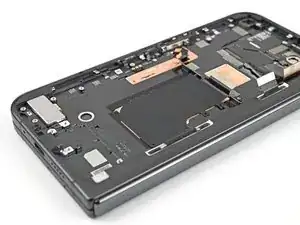

Поднимите экран с рамы и снимите его.
Шаг 71

Используйте биту Torx Plus 3IP, чтобы выкрутить винт длиной 2,0 мм, крепящий кронштейн аккумулятора.
Шаг 72

Токопроводящая лента фиксирует кронштейн разъёма аккумулятора на нижней плате.
Используйте пинцет или пальцы, чтобы отвести кронштейн аккумулятора в сторону от разъёма аккумулятора.
Шаг 73

Используйте острый конец лопатки, чтобы поддеть и отключить разъём аккумулятора.
Шаг 74

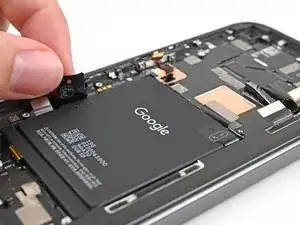

Используйте пинцет или пальцы, чтобы снять резиновую заглушку, закрывающую винт на верхней плате.
Шаг 75

Используйте биту Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, крепящих кронштейн кабеля верхнего соединения.
Шаг 76

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля верхнего соединения.
Шаг 77

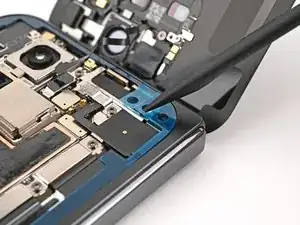

Подденьте острым концом лопатки правый верхний угол разъёма кабеля верхнего соединения, рядом с золотистой меткой.
Подденьте и отключите разъём кабеля верхнего соединения.
Шаг 78

Используйте биту Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, крепящих кронштейн кабеля нижнего соединения.
Шаг 79


Используйте пинцет или пальцы, чтобы снять кронштейн кабеля нижнего соединения с нижней платы.
Шаг 80

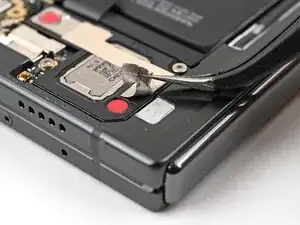

Подденьте лопатку под правый край разъёма кабеля нижнего соединения.
Не вставляйте лопатку в другие места, чтобы не повредить установленные на поверхности компоненты.
Подденьте и отключите кабель нижнего соединения.
Шаг 81


Вставьте в отверстие для извлечения SIM-карты инструмент для извлечения SIM-карты, биту или разогнутую скрепку и нажмите, чтобы выдвинуть лоток.
Извлеките лоток для SIM-карты.
Шаг 82

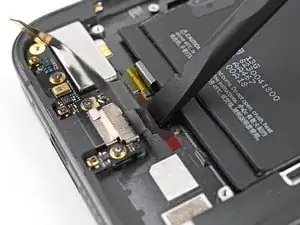

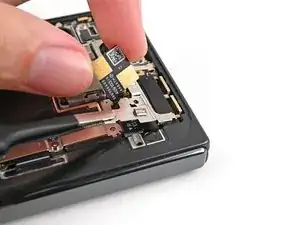

Подденьте плоским концом лопатки кабель аккумулятора-раскладушки, чтобы отделить клей.
Используйте пинцет или пальцы, чтобы приподнять разъём кабеля аккумулятора-раскладушки и полностью отсоединить его от рамы.
Шаг 83


Используйте пальцы, чтобы снять оба края вытягивающих язычков аккумулятора-раскладушки с аккумулятора.
Шаг 84

Разверните телефон и переверните его так, чтобы внутренний экран был обращён вверх.
Используйте фен или тепловую пушку, чтобы нагреть участок внутреннего экрана сзади аккумулятора-раскладушки (сторону с вырезом для SIM-карты), пока он едва-едва не станет слишком горячим на ощупь.
Не нагревайте экран дольше 30 секунд, так как он подвержен повреждениям от перегрева.
Шаг 85


Сложите телефон и поверните его так, чтобы аккумулятор-раскладушка был обращён вверх.

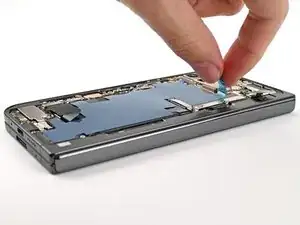

Вытягивайте поочерёдно за обе стороны вытягивающего язычка, чтобы разрезать клей на верхней половине аккумулятора-раскладушки, остановитесь, когда дойдёте до верхнего края.
Старайтесь не потерять одну из сторон язычка под аккумулятором. Если это произойдёт, не волнуйтесь! Перейдите к следующему шагу, чтобы воспользоваться альтернативным способом удаления аккумулятора.
Шаг 86

Оставшийся клей имеет чрезвычайно высокую прочность. Чтобы не погнуть аккумулятор, следующие три шага показывают, как удалить его с помощью изопропилового спирта и присоски.
Нанесите несколько капель изопропилового спирта (>90%) под нижний край аккумулятора-раскладушки.
Шаг 87

Приподнимите нижний край телефона, чтобы изопропиловый спирт затек под аккумулятор.
Подождите одну минуту, чтобы спирт размягчил клей.
Шаг 88


Установите присоску в центр поворотного аккумулятора.
Удерживая телефон одной рукой, потяните присоску вверх сильным и равномерным усилием, чтобы отделить поворотный аккумулятор от рамы.
Если поворотный аккумулятор не сдвигается с места при постоянном усилии, нанесите больше изопропилового спирта и повторите попытку.
Снимите поворотный аккумулятор.
Шаг 89

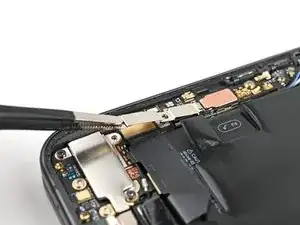

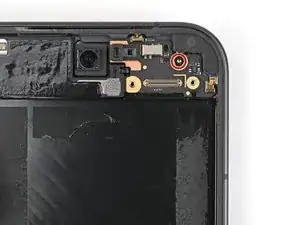

Используйте отвёртку Torx Plus 3IP, чтобы удалить винт длиной 2,2 мм, крепящий верхнюю плату.
Шаг 90


Вставьте плоский конец лопатки под нижний край верхней платы.
Поверните лопатку, чтобы приподнять верхнюю плату достаточно для отсоединения её от рамы.
Снимите верхнюю плату.
Шаг 91

Поздравляем с завершением разборки! В оставшихся шагах показано, как собрать устройство.
Шаг 92


Нажмите на верхний край верхней платы вниз под углом к раме, чтобы зацепить её металлическую пружину.
Плотно прижмите плату к раме, убедившись, что отверстия под винты совмещены.
Шаг 93

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 2,2 мм, крепящий верхнюю плату.
Шаг 94


Используйте пинцет или пальцы, чтобы удалить старый клей поворотного аккумулятора с рамы.
Шаг 95


Нанесите изопропиловый спирт (>90%) и используйте кофейный фильтр или микрофибровую салфетку, чтобы удалить остатки клея.
Шаг 96


Клей для кабеля и разъёма поворотного аккумулятора отличается от основной клейкой ленты.
Разместите клей для кабеля и разъёма поворотного аккумулятора на раме, используя белые контуры для проверки ориентации.
Прозрачные подложки должны быть обращены к раме.
Снимите клейкие полоски с подложек и поместите их на соответствующие места на раме.
Шаг 97

Используйте плоский конец лопатки или пальцы, чтобы прижать клейкие полоски к раме.
Шаг 98


Снимите основную клейкую ленту поворотного аккумулятора с прозрачной подложки.
Совместите верхний край клейкой ленты с верхним краем углубления под аккумулятор.
Язычок должен находиться в нижнем левом углу рамы.
Уложите клейкую ленту на раму.
Шаг 99

Используйте плоский конец лопатки или пальцы, чтобы прижать отдельные клейкие полоски к раме.
Шаг 100

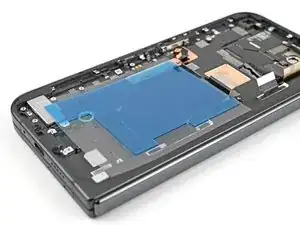

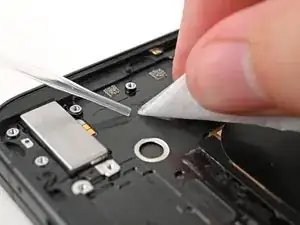

Используйте язычок, чтобы снять цветную подложку и обнажить клей.
Шаг 101

Снимите цветные подложки с клея кабеля и разъёма поворотного аккумулятора.
Шаг 102

Совместите верхний край поворотного аккумулятора с верхним краем посадочного места под аккумулятор.

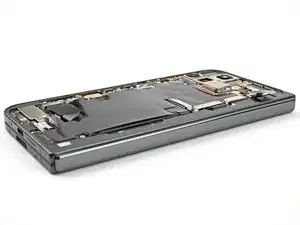

Уложите аккумулятор на раму.
Шаг 103

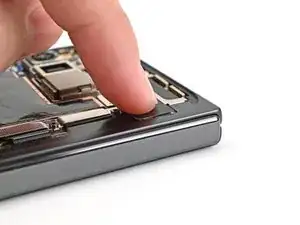

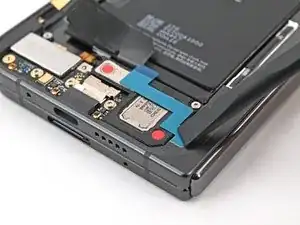

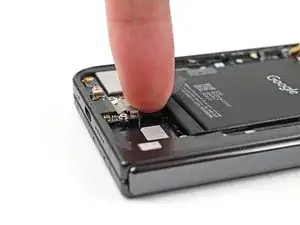

Нажмите по периметру поворотного аккумулятора, чтобы прижать его к раме.
Прижмите кабель поворотного аккумулятора и его разъём.
Оставьте телефон на час, чтобы клей затвердел.
Шаг 104


Удерживая нижнюю плату на месте, вставьте лоток SIM-карты.
Шаг 105

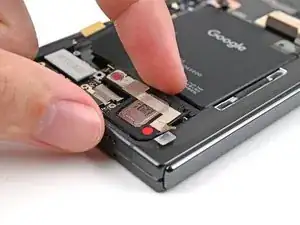

Подключите пресс-разъём кабеля нижнего соединения.
Шаг 106

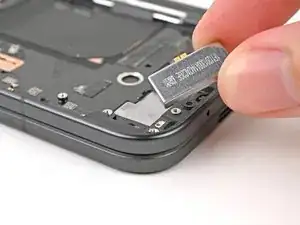

Установите кронштейн кабеля нижнего соединения на нижнюю плату и совместите его отверстия под винты.
Шаг 107

Используйте биту Torx Plus 3IP, чтобы установить два винта длиной 2,2 мм, крепящих скобу нижнего соединительного кабеля.
Шаг 108

Подключите разъём-защёлку верхнего соединительного кабеля.
Шаг 109

Установите скобу верхнего соединительного кабеля на верхнюю плату и совместите отверстия под винты.
Шаг 110

Используйте биту Torx Plus 3IP, чтобы установить два винта длиной 2,2 мм, крепящих скобу верхнего соединительного кабеля.
Шаг 111

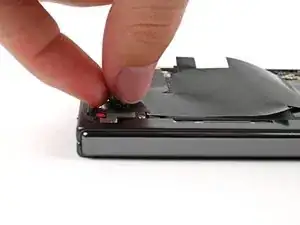

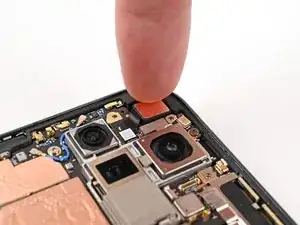

Установите резиновый упор на его место на верхней плате и прижмите его.
Шаг 112

Подключите разъём-защёлку гибкого аккумулятора.
Шаг 113

Уложите скобу гибкого аккумулятора поверх разъёма-защёлки и совместите отверстия под винты.
Шаг 114

Используйте биту Torx Plus 3IP, чтобы установить винт длиной 2,0 мм, крепящий скобу аккумулятора.
Шаг 115

Если клей внешнего экрана в нижнем левом углу больше не липкий, выполните следующие четыре шага, чтобы заменить его. В противном случае пропустите следующие четыре шага.
Используя лопатку или пальцы, удалите старый клей внешнего экрана в нижнем левом углу.
Используйте изопропиловый спирт (>90 %) и бумажный фильтр для кофе или салфетку из микроволокна, чтобы удалить остатки клея.
Шаг 116

Перед снятием любой плёнки проверьте, соответствует ли клей внешнего экрана в нижнем левом углу раме.
Прозрачная плёнка должна быть обращена к раме.
Шаг 117


Отделите клей внешнего экрана в нижнем левом углу от прозрачной плёнки, чтобы обнажить клеящую поверхность.
Установите клей на место на раме.
Шаг 118

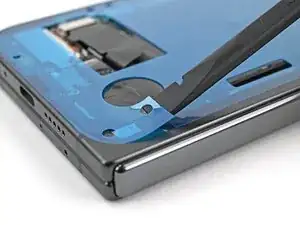

Используйте плоский конец лопатки, чтобы прижать полосу клея к раме и закрепить её.
Шаг 119

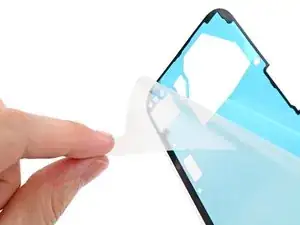

Перед снятием любой плёнки проверьте, соответствует ли периметральный клей внешнего экрана раме.
Прозрачная плёнка должна быть обращена к раме.
Шаг 120

Будьте внимательны на этом шаге, так как легко можно неправильно приклеить. Действуйте аккуратно и медленно.

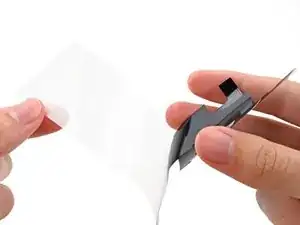

Отделите верхнюю половину новой полосы клея от прозрачной плёнки и оставьте её сложенной.
Шаг 121

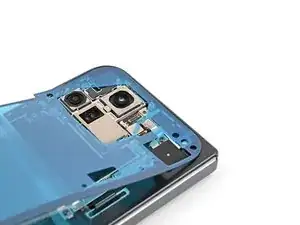

Выровняйте верхнюю половину клея над рамой, используя углы в качестве ориентиров.
Установите клей на раму.
Шаг 122


Используйте плоский конец лопатки или пальцы, чтобы прижать верхний край клея и закрепить его на раме.
Шаг 123

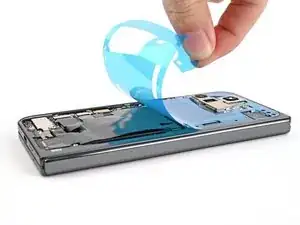

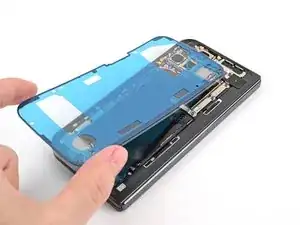

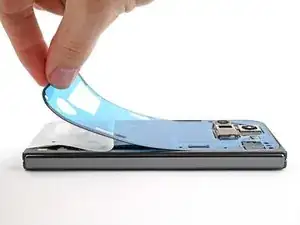

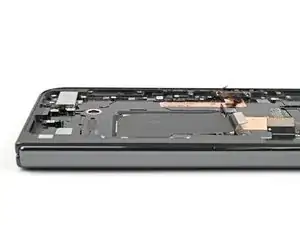

Постепенно отделяя оставшуюся часть прозрачной плёнки, медленно уложите остальную часть клея по периметру телефона.
Шаг 124


Используйте плоский конец лопатки или пальцы, чтобы прижать остальную часть клея и закрепить её на раме.
Шаг 125

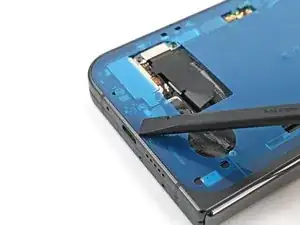

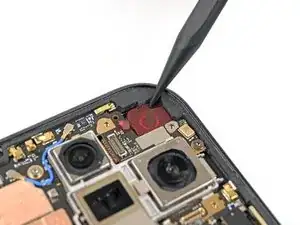

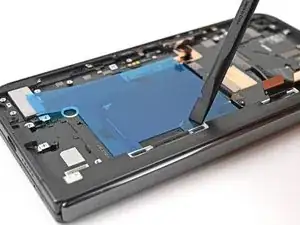

Используйте кончик лопатки, чтобы поддеть сегментированный язычок в нижнем левом углу большой синей плёнки.
Шаг 126


Поднимите язычок и отделите большую синюю плёнку, чтобы обнажить вторичную плёнку.
Если при снятии плёнки начнут отклеиваться участки клея, аккуратно верните их обратно на раму и закрепите плоским концом лопатки.
Шаг 127

Поддерживайте экран рукой или установите его на устойчивую опору.
Подключите разъём-защёлку кабеля внешнего экрана.
Шаг 128

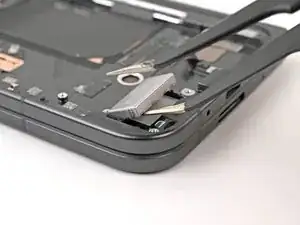

Установите кронштейн кабеля внешнего экрана обратно под раму и совместите его отверстие для винта.
Шаг 129

Используйте биту Torx Plus 3IP, чтобы установить 2,2-мм винт, фиксирующий кронштейн кабеля дисплея.
Шаг 130

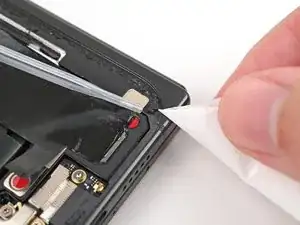

Снимите синюю подложку с левой нижней полосы клея внешнего экрана.
Удерживая экран над рамой, отогните один из язычков вторичной подложки в левом нижнем углу.
Шаг 131


Продолжая удерживать экран, отделите вторичную подложку, чтобы обнажить клей.
Если при снятии подложки клей начинает отслаиваться, аккуратно прижмите его обратно к раме и используйте плоский конец лопатки, чтобы закрепить его на раме.
Шаг 132

Совместите внешний экран с рамой и прижмите его на место.
Шаг 133

Прижмите экран по всему периметру, чтобы зафиксировать его на раме.
При желании можно использовать фен или тепловую пушку, чтобы слегка нагреть края задней панели и усилить сцепление.
Оставьте телефон на несколько часов, чтобы клей полностью схватился.
Шаг 134

Переверните телефон.
Если в комплекте замены внутреннего экрана уже имеется клей над вырезом под вибратор, снимите с него подложку. В противном случае используйте тонкую двустороннюю ленту для замены клея.
Совместите вибратор с его вырезом на раме и прижмите, чтобы зафиксировать.
Шаг 135


Пинцетом или пальцами удалите старый клей аккумулятора с рамы.
Нанесите изопропиловый спирт (>90%) и используйте бумажный фильтр для кофе или салфетку из микрофибры, чтобы очистить остатки клея.
Шаг 136

Перед снятием подложек убедитесь, что клей аккумулятора соответствует размеру и форме выреза в раме.
Прозрачная подложка должна быть обращена к раме.
Шаг 137


Будьте осторожны на этом этапе, так как легко приклеить полосу не туда. Действуйте медленно и аккуратно.
Снимите полосу клея с прозрачной подложки.
Выровняйте полосу клея по верхнему краю паза аккумулятора и прижмите её к раме.
Шаг 138

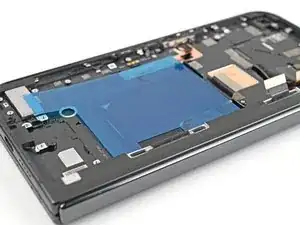

Используйте плоский конец лопатки или пальцы, чтобы прижать пять полос клея и зафиксировать их на раме.
Шаг 139

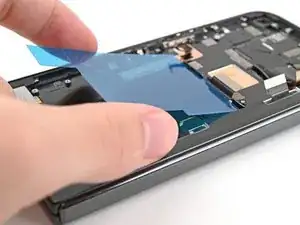

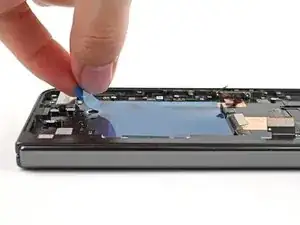

Снимите цветную подложку, чтобы обнажить полосы клея.
Шаг 140

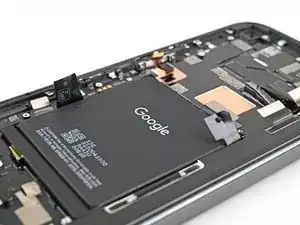

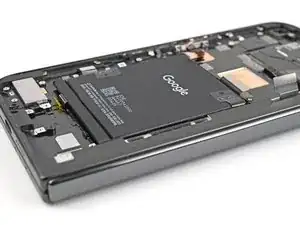

Совместите новый базовый аккумулятор с верхним краем паза для аккумулятора и прижмите к раме.
Шаг 141

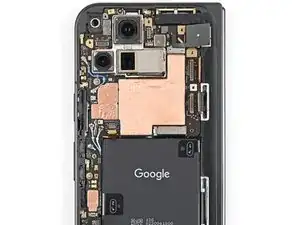

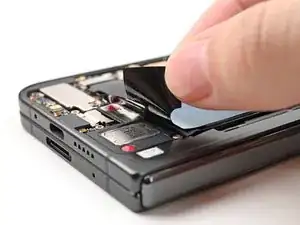

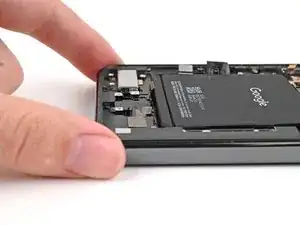

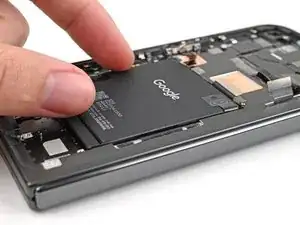

Пальцами прижмите аккумулятор по всей поверхности, чтобы зафиксировать его на раме.
Шаг 142

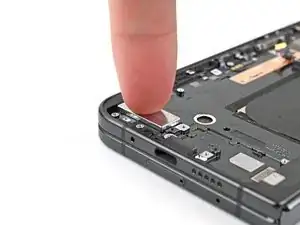

Вставьте плату разъёма USB-C обратно в её паз на раме.
Шаг 143


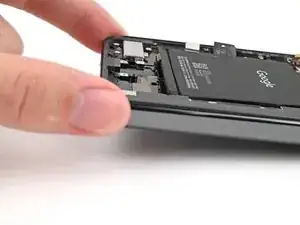

Прижмите плату разъёма USB-C к раме, чтобы снова зацепить металлические пружины, убедившись, что направляющие штифты вошли в отверстия на плате.
Шаг 144


Удерживая плату на месте, используйте биту Torx Plus 3IP, чтобы установить три 2,6-мм винта, фиксирующих плату разъёма USB-C.
Шаг 145


Если клей на кабеле разъёма USB-C недостаточно клейкий или повреждён, выполните следующие два шага, чтобы установить новый клей. В противном случае пропустите эти шаги.
Пинцетом или пальцами удалите старый клей под кабелем разъёма USB-C.
Снимите полосу нового клея кабеля разъёма USB-C с прозрачной подложки.
Установите полосу клея на её место на раме, направив цветной язычок к правому краю телефона.
Шаг 146

Используйте плоский конец лопатки или пальцы, чтобы прижать клей и зафиксировать его на раме.

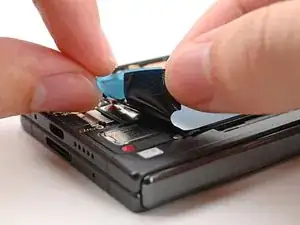

Снимите цветную подложку, чтобы обнажить клей.
Шаг 147

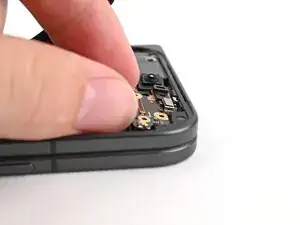

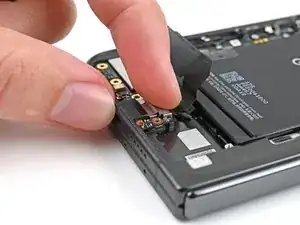

Прижмите кабель платы разъёма USB-C к раме, чтобы он снова приклеился.
Шаг 148


Следующие шесть шагов показывают, как заменить проводящую ткань на нижней стороне динамика и клейкую ленту на кабеле динамика. Пропустите эти шаги, если ткань и клейкая лента находятся в хорошем состоянии.

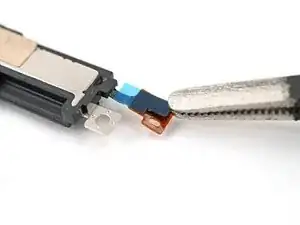

Используйте пинцет или пальцы, чтобы удалить нижнюю и верхнюю проводящие ткани или клейкую ленту кабеля динамика, если они повреждены.
Шаг 149

Выровняйте нижнюю проводящую ткань динамика на внутренней стороне динамика.
См. второе фото для правильного расположения.
Шаг 150

Удалите проводящую ткань с прозрачной и цветной подложек и поместите её на место на динамике.
Шаг 151

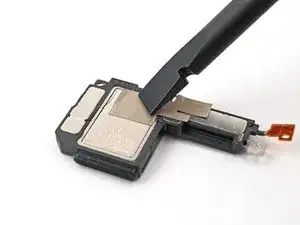

Используйте плоский конец лопатки или пальцы, чтобы прижать проводящую ткань и закрепить её на динамике.
Шаг 152

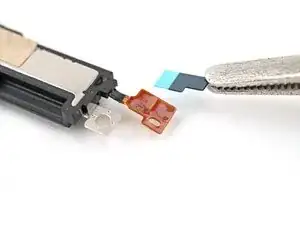

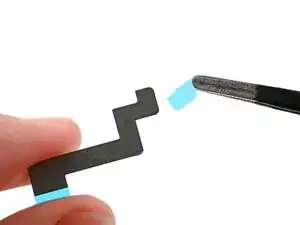

Отделите прозрачную подложку от клейкой ленты кабеля динамика.
Выровняйте клейкую ленту над кабелем динамика и прикрепите её, следя за тем, чтобы не закрыть отверстие в кабеле.
Шаг 153

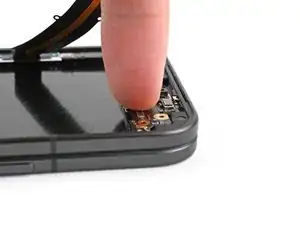

Прижмите кабель пальцами, чтобы зафиксировать клейкую полосу.
Удалите синюю подложку с клейкой полосы.
Шаг 154

Выровняйте отверстие в кабеле динамика над штырьком на раме.

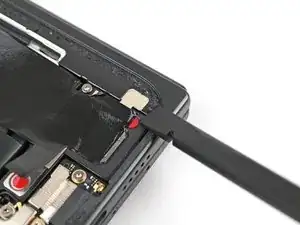

Прижмите кабель к раме кончиком лопатки или пальцем, чтобы зафиксировать его.
Шаг 155

Придерживая кабель, вставьте динамик под углом в углубление и прижмите его к раме.
Шаг 156


Удерживая динамик на месте, используйте отвёртку Torx Plus 3IP, чтобы установить 2,6-мм винт, фиксирующий динамик.
Шаг 157

Следующие четыре шага показывают, как заменить проводящую ткань на верхней стороне динамика. Пропустите эти шаги, если ткань в хорошем состоянии.

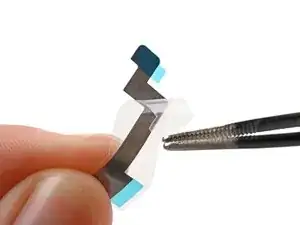

Снимите прозрачную подложку с верхней проводящей ткани динамика.
Снимите небольшую цветную подложку, закрывающую закруглённый угол ткани.
Шаг 158


Выровняйте закруглённый угол проводящей ткани с меткой такой же формы на раме.
Поместите ткань на раму и динамик.
Шаг 159


Используйте плоский конец лопатки или пальцы, чтобы прижать проводящую ткань и закрепить её на раме и динамике.
Шаг 160

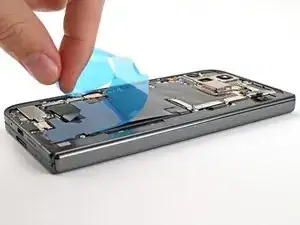

Снимите большую цветную подложку с проводящей ткани.
Шаг 161


Нанесите небольшие капли термопасты (всего пять) на материнскую плату в тех же местах, где была старая термопаста.
Шаг 162

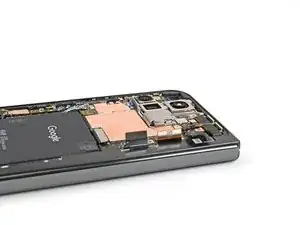

Установите логическую плату обратно в её вырез в раме, следя за тем, чтобы кабели не защемились под ней.
Шаг 163

Используйте отвёртку Torx Plus 3IP, чтобы установить три винта, фиксирующие логическую плату:
Один 2,2-мм винт
Два 2,6-мм винта
Шаг 164

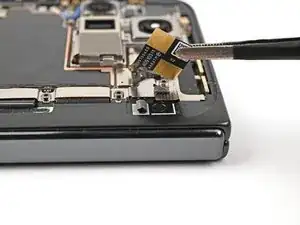

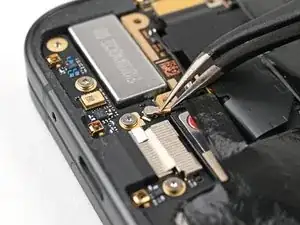

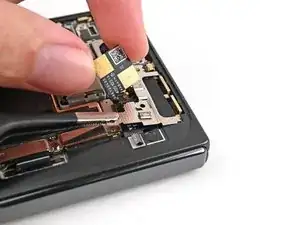

Используйте угловые пинцеты, чтобы вставить кабель боковой кнопки обратно в разъём.
Шаг 165

Опустите фиксирующую защёлку и слегка нажмите на неё, пока она не щёлкнет и не зафиксируется.
Шаг 166

Поместите жёлкую ленту поверх разъёма ZIF и его кабеля.
Шаг 167

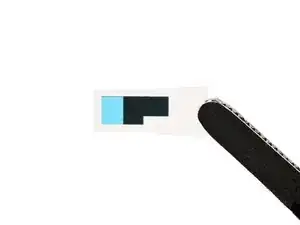

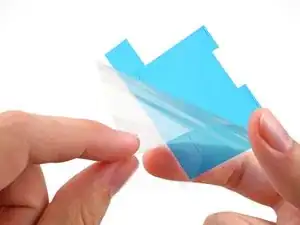

Снимите прозрачную подложку с новой графитовой пластины, чтобы обнажить клей на её верхней половине.
Выровняйте верхнюю половину графитовой пластины над материнской платой и уложите её.
Шаг 168

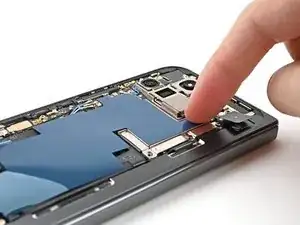

Прижмите верхнюю половину графитовой пластины пальцем, чтобы зафиксировать её на материнской плате.
Шаг 169

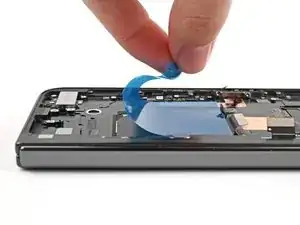

Снимите синюю подложку с нижней стороны графитовой пластины, чтобы обнажить клей под ней.
Шаг 170

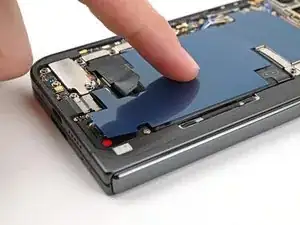

Проведите пальцем от центральной части графитовой пластины к клейкому участку динамика, разглаживая пластину и приклеивая её.
Шаг 171


Удерживайте язычок в верхней части графитовой пластины и снимите оставшуюся подложку.
Шаг 172

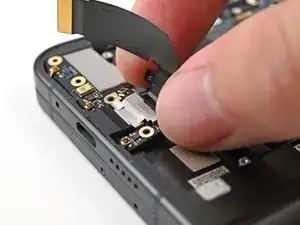

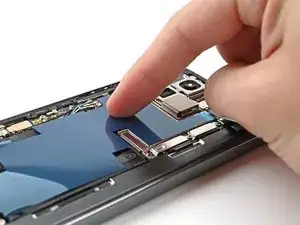

Подключите разъёмы кабеля внутреннего дисплея и верхнего и нижнего соединительных кабелей.
Шаг 173

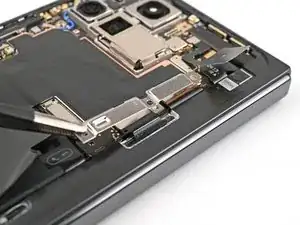

Установите кронштейн кабеля внутреннего дисплея под его паз на материнской плате и выровняйте отверстия для винтов.
Шаг 174

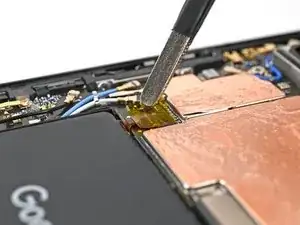

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий кронштейн кабеля внутреннего дисплея.
Шаг 175

Установите кронштейн нижнего соединительного кабеля под его паз в рамке и выровняйте отверстие для винта.
Шаг 176

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий кронштейн соединительного кабеля.
Шаг 177

Удерживая антенну расширенного диапазона в стороне, установите кронштейн кронштейн под его паз в рамке и выровняйте отверстия для винтов.
Шаг 178

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 3,0 мм, фиксирующих кронштейн сверхширокополосной антенны.
Шаг 179


Если клей на кронштейне сверхширокополосной антенны ещё липкий, пропустите этот шаг.

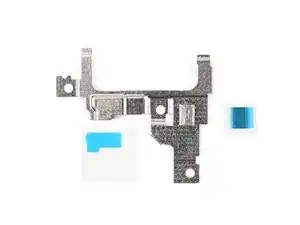

Удалите старый клей и поролон с кронштейна сверхширокополосной антенны и под антенной.
Замените соответствующие полоски клея и поролон на кронштейне и рамке.
Прижмите антенну сверхширокополосной связи к рамке и приклейте её заново.
Шаг 180

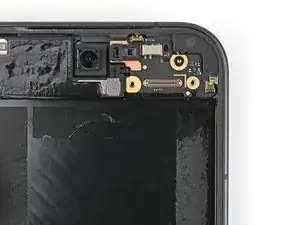

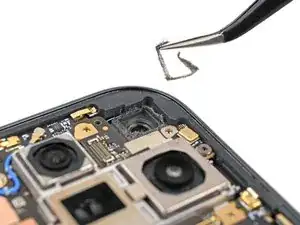

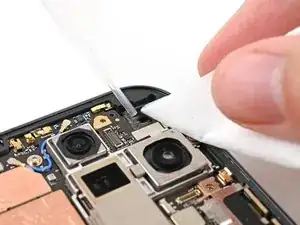

Пинцетом или пальцами удалите старый клейкий поролон из выреза для внутренней фронтальной камеры.
С помощью изопропилового спирта (>90%) и кофейного фильтра или безворсовой ткани удалите остатки клея.
Шаг 181

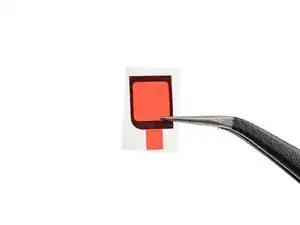

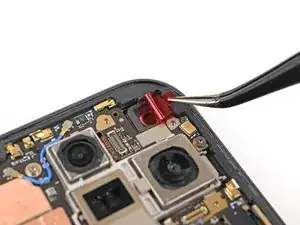

Снимите с новой клейкой ленты внутренней фронтальной камеры прозрачную подложку, чтобы обнажить клей снизу.
Выровняйте клейкую ленту над вырезом в рамке так, чтобы язычок был направлен вниз к нижней части телефона.
Уложите клейкую ленту в вырез.
Шаг 182


Кончиком лопатки прижмите края клейкого поролона, чтобы зафиксировать его на рамке.
Шаг 183

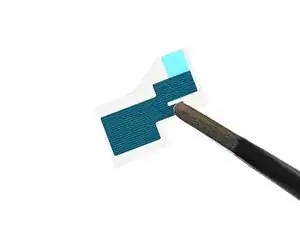

Пинцетом или пальцами снимите цветную подложку, чтобы обнажить клей снизу.
Шаг 184

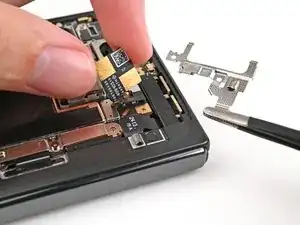

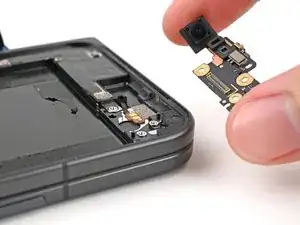

Удерживая внутреннюю фронтальную камеру над её вырезом, подключите её разъём.
Уложите внутреннюю фронтальную камеру в вырез и прижмите её к клейкой ленте.
Шаг 185

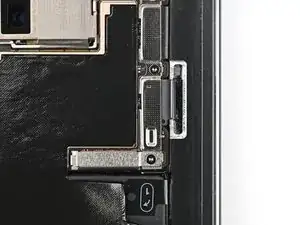

Установите кронштейн внутренней фронтальной камеры под его паз на материнской плате и выровняйте отверстия для винтов.
Шаг 186

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 2,6 мм, фиксирующих кронштейн внутренней фронтальной камеры.
Шаг 187

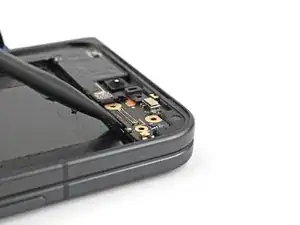

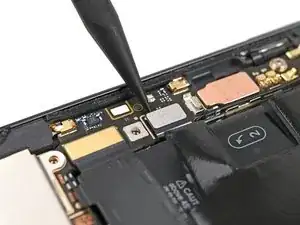

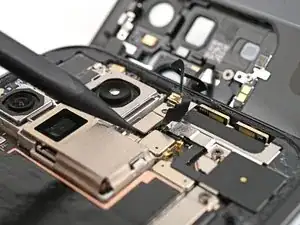

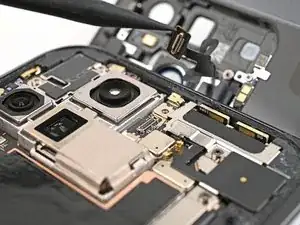

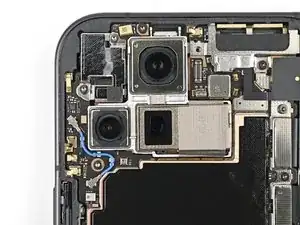

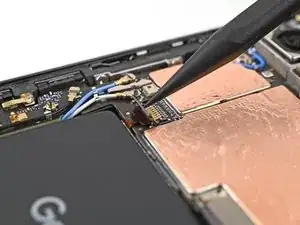

Пинцетом удерживайте разъём кабеля антенны над его гнездом и аккуратно нажмите пальцем или лопаткой, пока разъём не зафиксируется на месте.
Шаг 188

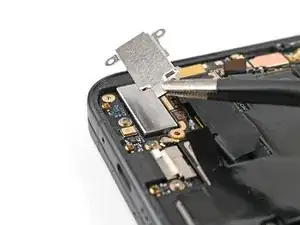

Установите скобу вибромотора на материнскую плату и совместите отверстия для винтов.
Шаг 189

Используйте отвёртку Torx Plus 3IP для установки двух винтов длиной 3,0 мм, фиксирующих скобу вибромотора.
Шаг 190

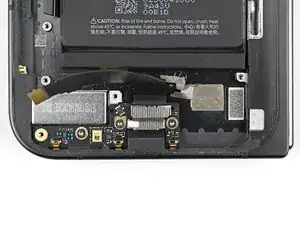

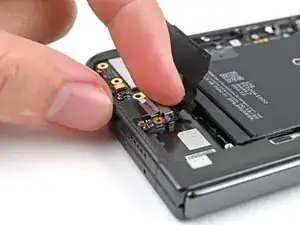

Подключите заново разъём кабеля платы разъёма USB-C.
Шаг 191

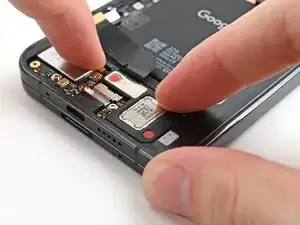

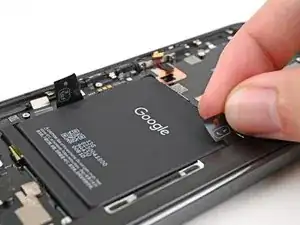

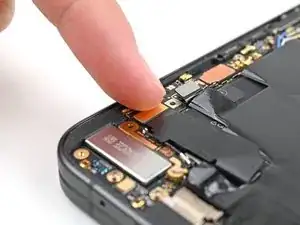

Подключите заново разъём кабеля нижней батареи.
Шаг 192

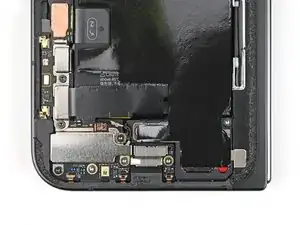

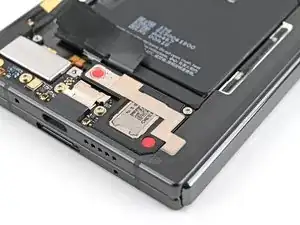

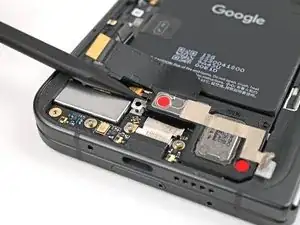

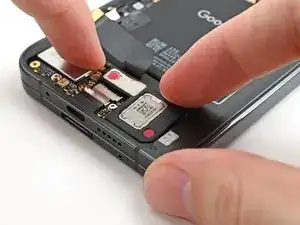

Вставьте защёлку скобы нижней батареи под паз в материнской плате и совместите отверстия для винтов.
Шаг 193

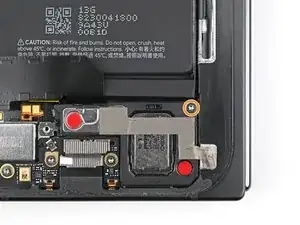

Используйте отвёртку Torx Plus 3IP для установки двух винтов длиной 3,0 мм, фиксирующих скобу нижней батареи.
Шаг 194

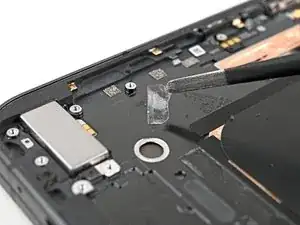

Лопаткой или пальцами удалите старый клей задней крышки.
Используйте изопропиловый спирт (>90%) и бумажный фильтр для кофе или салфетку из микрофибры, чтобы удалить остатки клея.
Шаг 195


Если Вы заменяете заднюю крышку на новую, выполните следующие два шага. В противном случае пропустите их.

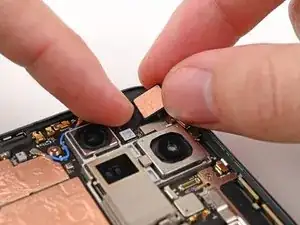

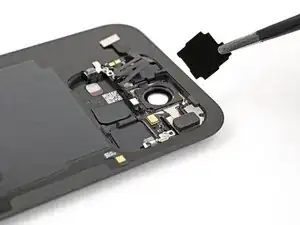

Пинцетом или пальцами удалите три вставки задней камеры изнутри новой задней крышки.
Шаг 196

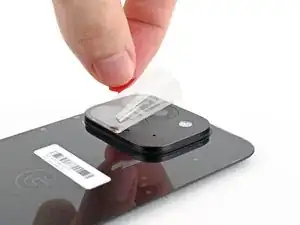

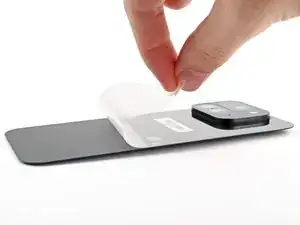

Снимите оставшиеся прозрачные плёнки с внешней стороны задней крышки.
Шаг 197

Перед снятием плёнок проверьте, совпадает ли клей с рамой.
Прозрачная плёнка должна быть обращена к раме.
Шаг 198


Будьте внимательны на этом шаге, так как легко приклеить клей не туда. Действуйте осторожно и медленно.
Отделите верхнюю половину новой полоски клея от прозрачной плёнки и сложите пополам перед продолжением.
Совместите верхнюю половину клея с рамой, используя углы в качестве ориентиров.
Поместите клей на раму.
Шаг 199

Плоским концом лопатки или пальцами прижмите верхний край клея и плотно приклейте его к раме.
Шаг 200


Постепенно снимая оставшуюся прозрачную плёнку, медленно прокладывайте остальную часть клея по периметру телефона.
Шаг 201


Плоским концом лопатки или пальцами прижмите оставшуюся часть клея и плотно приклейте его к раме.
Шаг 202

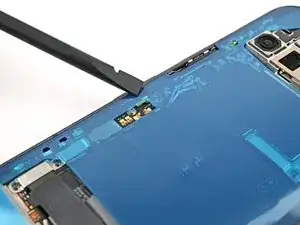

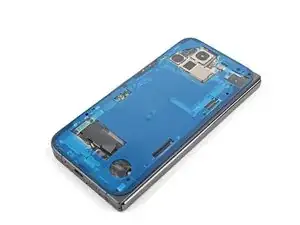

Лопаткой подденьте сегментированный ярлык в нижнем правом углу большой синей плёнки.
Поднимите ярлык и снимите большую синюю плёнку, чтобы открыть вторичную плёнку.
Если часть клея начнёт отслаиваться вместе с плёнкой, аккуратно верните клей на раму и зафиксируйте его плоским концом лопатки.
Шаг 203

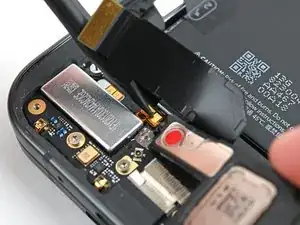

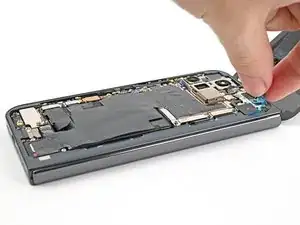

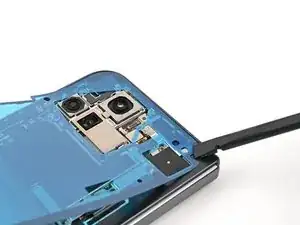

Удерживая заднюю крышку или закрепив её, подключите кабель задней крышки.
Не пытайтесь вставить разъём силой. Если возникают трудности, переустановите его и попробуйте снова.
Шаг 204

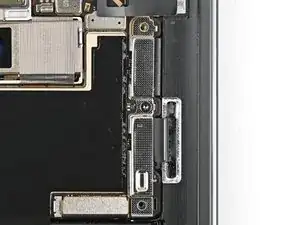

Вставьте защёлку верхней скобы под паз в материнской плате и совместите отверстие для винта.
Шаг 205

Используйте отвёртку Torx Plus 3IP для установки винта длиной 3,0 мм, фиксирующего верхнюю скобу.
Шаг 206

Кончиком лопатки подденьте сегментированный ярлык в верхнем правом углу вторичной плёнки.
Шаг 207

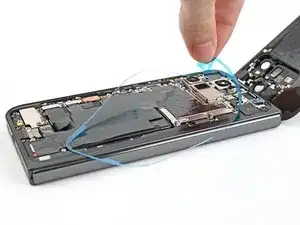

Снимите вторичную плёнку, чтобы открыть клей.
Если часть клея начнёт отслаиваться вместе с плёнкой, аккуратно верните клей на раму и зафиксируйте его плоским концом лопатки.
Шаг 208

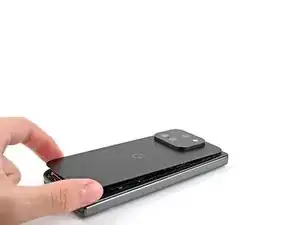

Совместите верхний край задней крышки с рамой и прижмите, чтобы закрепить её.
Шаг 209

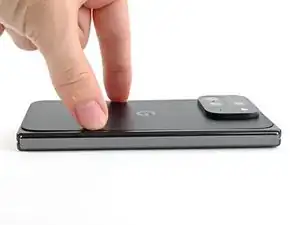

Пройдитесь по периметру задней крышки, прижимая её, чтобы обеспечить надёжное приклеивание к раме.
При желании можно слегка прогреть края задней крышки феном или термофеном, чтобы улучшить сцепление.
Оставьте устройство на несколько часов, чтобы клей полностью затвердел.
Завершение
Поздравляем с завершением ремонта!
Для оптимальной работы откалибруйте вновь установленные аккумуляторы после выполнения данного руководства.
Сдайте электронные отходы в центр переработки, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество iFixit по ремонту Google Pixel 9 Pro Fold.
Перевод руководства с ifixit.com
