Замена узла громкоговорителей Samsung Galaxy Tab S7 Plus

Используйте это руководство, чтобы заменить один или все громкоговорители в вашем Samsung Galaxy Tab S7+.

Узел громкоговорителей состоит из четырёх динамиков, расположенных в каждом углу устройства.

Существует высокая вероятность повреждения неармированной и хрупкой панели дисплея в процессе этой процедуры. Обязательно применяйте много тепла и будьте чрезвычайно осторожны на этапе поддевания.

Для вашей безопасности разрядите батарею ниже 25% перед разборкой планшета. Это снижает риск возгорания в случае случайного повреждения батареи во время ремонта. Если батарея вздута, примите соответствующие меры предосторожности.

На некоторых фотографиях показана замена отдельных громкоговорителей, но если выполнять шаги в порядке, все четыре громкоговорителя должны быть извлечены.

Вам понадобится клейкая лента для замены, чтобы завершить этот ремонт.

Шаг 1

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства, чтобы ослабить клей под ним.

Клеевой слой дисплея Galaxy Tab S7+ чрезвычайно прочный, вероятно, потребуется повторно нагревать и прикладывать iOpener несколько раз перед началом снятия дисплея и в процессе снятия.

Можно также использовать фен, тепловую пушку или тёплую пластину, но не перегревайте устройство.

Шаг 2

Пока вы ждёте ослабления клея, обратите внимание на следующее:

К экрану прикреплена длинная плата, расположенная параллельно нижнему краю.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

На этом изображении показан пример отделения дисплея от стеклянной панели.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить дисплей.

Шаг 3

Как только экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы предотвратить повторное склеивание.

Шаг 4

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль нижнего края устройства в сторону правого нижнего угла.

Шаг 5

Приложите нагретый iOpener к правому краю устройства, чтобы ослабить клей под ним.

Шаг 6

Поверните медиатор вокруг правого нижнего угла устройства.

Оставьте медиатор на месте, чтобы предотвратить повторное склеивание.

Шаг 7

Вставьте новый медиатор в созданный зазор.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым медиатором вдоль правого края устройства в сторону правого верхнего угла.

Шаг 8

Приложите нагретый iOpener к верхнему краю устройства, чтобы ослабить клей под ним.

Шаг 9

Поверните медиатор вокруг правого верхнего угла устройства.

Оставьте медиатор на месте, чтобы предотвратить повторное склеивание.

Шаг 10

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль верхнего края устройства в сторону левого верхнего угла.

Шаг 11

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Шаг 12

Поверните медиатор вокруг левого верхнего угла устройства.

Оставьте медиатор на месте, чтобы предотвратить повторное склеивание.

Шаг 13

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль левого края устройства в сторону левого нижнего угла.

Шаг 14

Поверните плоскую лопатку для поддевания вокруг нижнего левого угла устройства.

Оставьте плоскую лопатку на месте, чтобы клей не закрылся снова.

На этом этапе периметр экрана должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте плоскую лопатку, чтобы снова разрезать клей.

Шаг 15

Не пытайтесь полностью снять экран пока — он всё ещё соединён с рамкой гибким кабелем.

Повернув верхнюю часть устройства к себе, приподнимите экран и отведите его от себя, как при открывании книги.

Перед продолжением положите экран вверх ногами и параллельно рамке.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить гибкий кабель.

При сборке:

Это хорошее место, чтобы включить планшет и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите планшет перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (более 90%), чтобы удалить остатки клея.

Если вы используете клейкие полоски, вырезанные по размеру, следуйте этому руководству. Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём кабеля дисплея, прикреплённый к экрану.

Чтобы снова подключить контактные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимые повреждения.

Шаг 17

Удерживайте кабель дисплея пинцетом или пальцами.

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём датчика отпечатков пальцев, прикреплённый к кабелю дисплея.

Обратите внимание на положение кабеля дисплея; его нужно будет согнуть таким же образом при подключении нового экрана.

Шаг 18

Снимите экран с рамки.

Шаг 19

Используйте крестовую отвертку Phillips #00, чтобы выкрутить пятьдесят винтов длиной 3 мм, крепящих кронштейн рамки к рамке.

На третьем фото те же винты помечены по квадрантам. Используйте это фото при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Шаг 20

Оттяните кронштейн рамки от рамки, убедившись, что протянули кабель дисплея через его разъём.

Шаг 21

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём батареи, закреплённый на плате.

Шаг 22

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём кабеля дисплея, закреплённый на плате.

Повторите для кабеля датчика отпечатков, прикреплённого к кабелю дисплея.

Шаг 23

Снимите кабель дисплея пальцами.

Шаг 24

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём соединительного кабеля дочерней платы, закреплённый на плате.

Шаг 25

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём кабеля порта клавиатурной док-станции, закреплённый на плате.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём фронтальной камеры, закреплённый на плате.

Используйте пинцет или пальцы, чтобы вынуть фронтальную камеру.

Шаг 27

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём считывателя microSD, закреплённый на плате.

Шаг 28

Используйте плоский конец лопатки, чтобы поддеть и отключить два контактных разъёма задней камеры, закреплённых на плате.

Шаг 29

Используйте плоский конец лопатки, чтобы поддеть и отключить контактный разъём кабеля кнопки питания, закреплённый на плате.

Шаг 30

Используйте острый конец лопатки, чтобы аккуратно приподнять и отсоединить жёлтый коаксиальный кабель нижнего правого динамика от материнской платы.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

При сборке эти разъёмы могут быть сложными для подключения. По одному удерживайте каждый разъём над его гнездом и нажимайте плоским концом лопатки. Разъём должен защёлкнуться на место.

Шаг 31

Оттяните коаксиальный кабель от рамки, убедившись, что кабель полностью выведен из пазов материнской платы.

Шаг 32

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-разъём межсоединительного кабеля, закреплённый на материнской плате.

Шаг 33

Используйте острый конец лопатки, чтобы аккуратно приподнять и отсоединить синий коаксиальный кабель верхнего правого динамика от материнской платы.

Шаг 34

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 2 мм, крепящие материнскую плату к рамке.

Шаг 35

Вставьте лопатку в зазор между материнской платой и рамкой.

Подденьте лопаткой, чтобы освободить материнскую плату от защёлок.

Снимите материнскую плату.

При сборке сначала прикрутите винты материнской платы, чтобы правильно её выровнять, затем снова подсоедините кабели.

Шаг 36

Если вы заменяете конкретный динамик, используйте ссылки ниже, чтобы перейти к соответствующим шагам:

Нижний левый динамик

Верхний левый динамик

Верхний правый динамик

Нижний правый динамик

Шаг 37

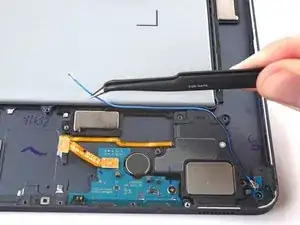

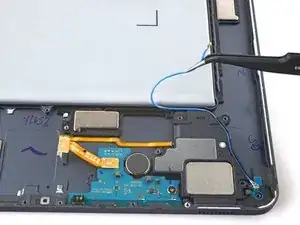

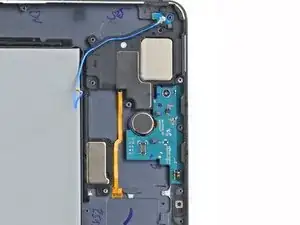

Оттяните нижний левый коаксиальный кабель от рамки, убедившись, что кабель полностью выведен из рамки.

Шаг 38

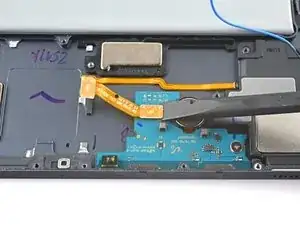

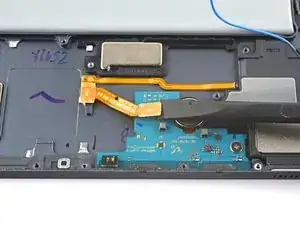

Используйте плоский конец лопатки, чтобы приподнять и отсоединить межсоединительный кабель антенной платы, закреплённый на антенне.

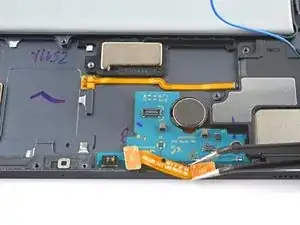

Используйте пинцет или пальцы, чтобы снять кабель.

Шаг 39

Используйте крестовую отвёртку Phillips 00, чтобы выкрутить винт 2 мм, крепящий антенную плату к рамке.

Шаг 40

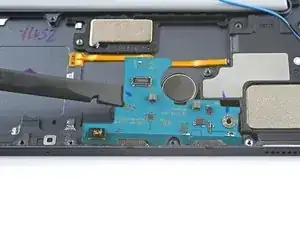

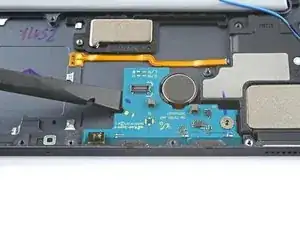

Вставьте лопатку в зазор между антенной платой и рамкой.

Подденьте лопаткой, чтобы отделить антенную плату от рамки.

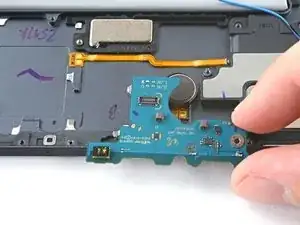

Снимите антенную плату.

Шаг 41

Разъём нижнего левого динамика приклеен к рамке; используйте нагрев, чтобы не порвать разъём.

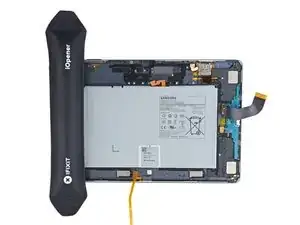

Приложите нагретый iOpener к левой кромке устройства на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 42

Вставьте приспособление для вскрытия между медными контактными площадками нижнего левого динамика и рамкой.

Подденьте, одновременно прорезая клей, чтобы отделить площадку от рамки.

Шаг 43

Проводите лезвием приспособления вдоль нижней части кабеля разъёма, чтобы полностью отделить его от рамки.

Шаг 44

Используйте лопатку, чтобы приподнять и отделить динамик от рамки.

Снимите динамик.

Шаг 45

Разъём верхнего левого динамика приклеен к рамке; используйте нагрев, чтобы не порвать разъём.

Приложите нагретый iOpener к левой кромке устройства на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 46

Вставьте приспособление для вскрытия между кабелем динамика и рамкой.

Прорежьте клей, одновременно поддевая кабель инструментом, чтобы отделить его от рамки.

Шаг 47

Используйте лопатку, чтобы приподнять и отделить динамик от рамки.

Снимите динамик.

Шаг 48

Разъём верхнего правого динамика приклеен к корпусу; используйте нагрев, чтобы не порвать разъём.

Приложите нагретый iOpener к левому краю устройства на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 49

Вставьте медиатор между медными контактными площадками разъёма динамика и корпусом.

Разрежьте клей, одновременно поддевая медиатором, чтобы отделить площадки от корпуса.

Шаг 50

Используйте пластмассовую лопатку, чтобы поддеть и отделить динамик от корпуса.

Снимите динамик.

Шаг 51

Разъём нижнего правого динамика приклеен к корпусу; используйте нагрев, чтобы не порвать разъём.

Приложите нагретый iOpener к правому краю устройства на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 52

Вставьте медиатор между кабелем динамика и корпусом.

Разрежьте клей, одновременно поддевая медиатором, чтобы отделить кабель от корпуса.

Шаг 53

Используйте пластмассовую лопатку, чтобы поддеть и отделить динамик от корпуса.

Снимите динамик.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Сравните новую запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять клеевые покрытия с новой детали перед установкой.

Ремонт не удался? Попробуйте простую диагностику или обратитесь за помощью к сообществу Samsung Galaxy Tab S7+ Answers.
