Замена порта зарядки USB-C и дополнительной платы Samsung Galaxy Tab S7 Plus

Используйте это руководство для замены порта USB-C и дополнительной платы в вашем Samsung Galaxy Tab S7+ Wi‑Fi.

Примечание: это руководство для версии Wi‑Fi. Для версии 5G нажмите здесь.

Чтобы заменить порт USB‑C и дополнительную плату, необходимо снять экран. Экран содержит чувствительные компоненты, поэтому есть риск повредить его в процессе. Обязательно хорошо прогрейте и будьте чрезвычайно аккуратны на этапе поддевания.

В целях безопасности полностью разрядите батарею перед разборкой планшета. Это снижает риск возгорания, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздулся, примите соответствующие меры предосторожности.

Примечание: сохранение влагозащиты после ремонта будет зависеть от качества повторного нанесения клея, но ваше устройство потеряет свою степень защиты IP (Ingress Protection).

Некоторые фотографии в этом руководстве сделаны на другом варианте модели и могут содержать незначительные визуальные отличия, но они не повлияют на порядок действий в руководстве.

Шаг 1

Полностью выключите устройство перед началом работ.

Приложите нагретый iOpener к нижнему краю устройства, чтобы ослабить клей под ним.

Клей, держащий дисплей Galaxy Tab S7+, чрезвычайно прочный, и, вероятно, вам придется повторно нагревать и прикладывать iOpener несколько раз перед началом снятия дисплея и в процессе удаления.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство.

Шаг 2

Пока вы ждёте, когда клей ослабнет, обратите внимание на следующее:

Вдоль экрана параллельно нижнему краю располагается длинная плата.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

На этом изображении показан пример отделения дисплея от стеклянной панели.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить дисплей.

Шаг 3

Когда экран станет тёплым на ощупь, установите присоску на нижний край экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его прозрачной упаковочной лентой может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Шаг 4

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль нижнего края устройства в направлении нижнего правого угла.

Шаг 5

Приложите нагретый iOpener к правому краю устройства, чтобы ослабить клей под ним.

Шаг 6

Поверните медиатор вокруг нижнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Шаг 7

Вставьте новый медиатор в созданный зазор.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым медиатором вдоль правого края устройства в направлении верхнего правого угла.

Шаг 8

Приложите нагретый iOpener к верхнему краю устройства, чтобы ослабить клей под ним.

Шаг 9

Поверните медиатор вокруг верхнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Шаг 10

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль верхнего края устройства в направлении верхнего левого угла.

Шаг 11

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Шаг 12

Поверните медиатор вокруг верхнего левого угла устройства.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Шаг 13

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль левого края устройства в направлении нижнего левого угла.

Шаг 14

Поверните медиатор для вскрытия вокруг нижнего левого угла устройства.

Оставьте медиатор на месте, чтобы клей не склеился снова.

На этом этапе периметр экрана должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, снова проведите медиатором, чтобы разрезать клей.

Шаг 15

Не пытайтесь полностью снять экран — он всё ещё подключён к рамке гибким кабелем.

Поставив верхнюю часть устройства к себе, подтяните экран вверх и от себя, как при открывании книги.

Положите экран вверх ногами и параллельно рамке перед продолжением работы.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить гибкий кабель.

При сборке:

Это хорошее место, чтобы включить планшет и проверить все функции до окончательного запечатывания. Обязательно полностью выключите планшет перед продолжением работ.

Удалите крупные куски клея пинцетом или пальцами. Для удаления остатков клея используйте изопропиловый спирт высокой концентрации (более 90%).

Если вы используете клеевые наклейки, вырезанные по размеру, следуйте этому руководству. Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 16

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём дисплейного кабеля, закреплённый на экране.

Чтобы заново подсоединить нажимные разъёмы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не давите в середине. При смещении разъёма контакты могут согнуться и подвергнуться необратимому повреждению.

Шаг 17

Удерживайте дисплейный кабель пинцетом или пальцами.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём датчика отпечатков, прикреплённый к дисплейному кабелю.

Обратите внимание на положение дисплейного кабеля; при подключении нового экрана потребуется согнуть его таким же образом.

Шаг 18

Снимите экран с рамки.

Шаг 19

Используйте отвёртку Phillips #00, чтобы выкрутить пятьдесят винтов длиной 3 мм, крепящих рамочный кронштейн к рамке.

На третьем фото те же винты отмечены по секторам. Используйте это фото при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Шаг 20

Оттяните рамочный кронштейн от рамки, проследив, чтобы дисплейный кабель был пропущен через его посадочное место.

Шаг 21

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём батареи, закреплённый на материнской плате.

Шаг 22

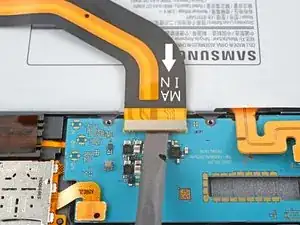

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём соединительного кабеля дочерней платы, закреплённый на материнской плате.

Шаг 23

Используйте отвёртку Phillips #00, чтобы выкрутить два винта длиной 2 мм, крепящих дочернюю плату зарядки к рамке.

Шаг 24

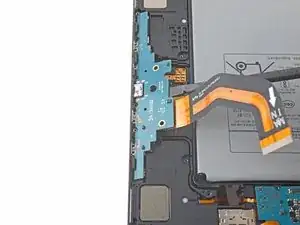

Вставьте лопатку между дочерней платой зарядки и рамкой.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие дочернюю плату зарядки.

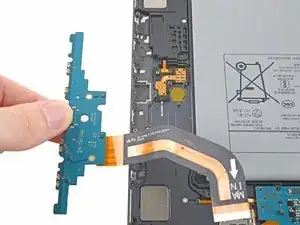

Удалите дочернюю плату зарядки пальцами.

При сборке сначала закрепите винты дочерней платы зарядки, чтобы правильно её выровнять, затем снова подключите соединительный кабель.

Шаг 25

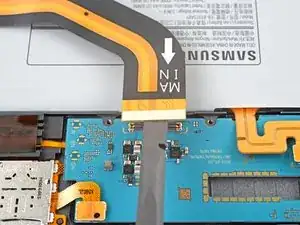

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём соединительного кабеля, закреплённый на дочерней плате зарядки.

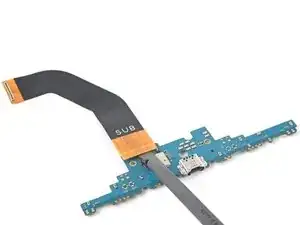

Используйте пинцет или пальцы, чтобы снять соединительный кабель.

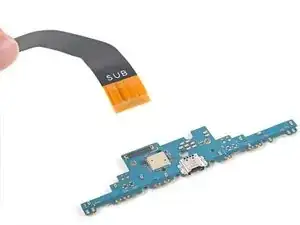

Отложите кабель в сторону. Вы используете его повторно при сборке.

Заключение

Сравните новую запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные слои клея с новой детали перед её установкой.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов Samsung Galaxy Tab S7+.

Перевод руководства с ifixit.com
