Замена задней камеры Samsung Galaxy Tab S7 Plus

Используйте это руководство для замены задней камеры в вашем Samsung Galaxy Tab S7+.

Для вашей безопасности разрядите батарею ниже 25% перед разборкой планшета. Это снижает риск возгорания в случае случайного повреждения аккумулятора во время ремонта. Если батарея вздута, примите соответствующие меры предосторожности.

Существует значительная вероятность повреждения неусилённой и хрупкой панели дисплея в ходе этой процедуры. Обязательно применяйте достаточное количество тепла и действуйте крайне осторожно на этапе поддевания.

Для завершения ремонта вам потребуется заменяющий клей.

Шаг 1

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства, чтобы ослабить клей под ним.

Клей дисплея Galaxy Tab S7+ чрезвычайно прочный, и, скорее всего, потребуется несколько раз разогреть и повторно приложить iOpener до начала снятия дисплея и в процессе удаления.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 2

Пока вы ждёте ослабления клея, обратите внимание на следующее:

К экрану прикреплена длинная плата, расположенная параллельно нижнему краю.

Не вставляйте лезвие более чем на 2 мм, чтобы не повредить плату.

На этом изображении показан пример отделения дисплея от стеклянной панели.

Не вставляйте лезвие более чем на 3 мм, чтобы не повредить дисплей.

Шаг 3

Когда экран станет тёплым на ощупь, присоедините присоску к нижнему краю экрана как можно ближе к краю.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте инструмент для открытия в зазор между рамкой и экраном.

Не вставляйте лезвие более чем на 2 мм, чтобы не повредить плату.

Оставьте инструмент на месте, чтобы клей не склеился снова.

Шаг 4

Вставьте новое лезвие для открытия в созданный зазор.

Проведите новым лезвием вдоль нижнего края устройства в направлении правого нижнего угла.

Шаг 5

Приложите нагретый iOpener к правому краю устройства, чтобы ослабить клей под ним.

Шаг 6

Поверните лезвие вокруг правого нижнего угла устройства.

Оставьте лезвие на месте, чтобы клей не склеился снова.

Шаг 7

Вставьте новое лезвие для открытия в созданный зазор.

Не вставляйте лезвие более чем на 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым лезвием вдоль правого края устройства в направлении правого верхнего угла.

Шаг 8

Приложите нагретый iOpener к верхнему краю устройства, чтобы ослабить клей под ним.

Шаг 9

Поверните лезвие вокруг правого верхнего угла устройства.

Оставьте лезвие на месте, чтобы клей не склеился снова.

Шаг 10

Вставьте новое лезвие для открытия в созданный зазор.

Проведите новым лезвием вдоль верхнего края устройства в направлении левого верхнего угла.

Шаг 11

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Шаг 12

Поверните лезвие вокруг левого верхнего угла устройства.

Оставьте лезвие на месте, чтобы клей не склеился снова.

Шаг 13

Вставьте новое лезвие для открытия в созданный зазор.

Проведите новым лезвием вдоль левого края устройства в направлении левого нижнего угла.

Шаг 14

Поверните лезвие вокруг левого нижнего угла устройства.

Оставьте лезвие на месте, чтобы клей не склеился снова.

На этом этапе периметр экрана должен отделиться от рамки. Если по краям экрана остаётся сопротивление, используйте лезвие для открытия, чтобы снова разрезать клей.

Шаг 15

Не пытайтесь полностью снять экран; он всё ещё соединён с рамой шлейфом.

С верхней частью устройства, обращённой к Вам, поднимите экран от себя вверх и в сторону, как при открывании книги.

Перед продолжением положите экран вверх ногами и параллельно раме.

Не выкручивайте экран и не отводите его слишком далеко от рамы, чтобы не повредить шлейф.

При сборке:

Это хорошее место, чтобы включить планшет и проверить все функции перед окончательным закрытием. Обязательно полностью выключите планшет перед продолжением работ.

Удалите куски клея пинцетом или пальцами. Сотрите остатки клея с помощью изопропилового спирта высокой концентрации (более 90%).

Если вы используете клеевые ленты, вырезанные по шаблону, следуйте этому руководству. Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля дисплея, зафиксированный на экране.

Чтобы заново подключить пресс-коннекторы такого типа, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Шаг 17

Держите шлейф дисплея пинцетом или пальцами.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор датчика отпечатков, присоединённый к шлейфу дисплея.

Обратите внимание на положение шлейфа дисплея; вам нужно будет согнуть его так же при подключении нового экрана.

Шаг 18

Снимите экран с рамы.

Шаг 19

Используйте отвертку Phillips #00, чтобы выкрутить пятьдесят винтов длиной 3 мм, фиксирующих рамный держатель к раме.

На третьем фото те же винты отмечены по квадрантам. Используйте это фото при обратной сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Шаг 20

Поднимите рамный держатель от рамы, убедившись, что шлейф дисплея пропущен через его разъём.

Шаг 21

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор батареи, зафиксированный на материнской плате.

Шаг 22

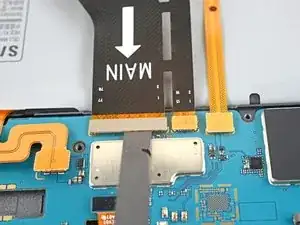

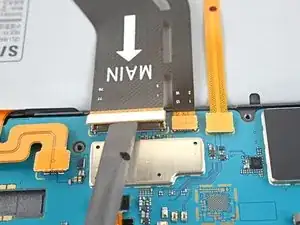

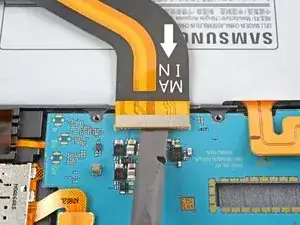

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор шлейфа дисплея, зафиксированный на материнской плате.

Повторите для шлейфа датчика отпечатков, присоединённого к шлейфу дисплея.

Шаг 23

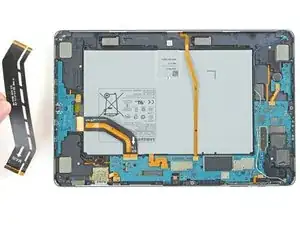

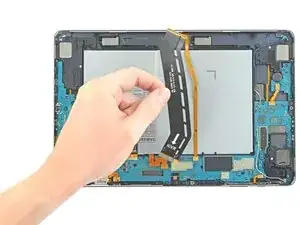

Снимите шлейф дисплея пальцами.

Шаг 24

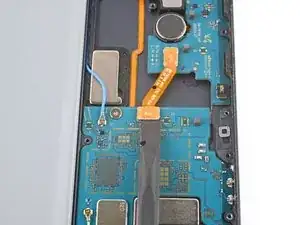

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор соединительного шлейфа дочерней платы, зафиксированный на материнской плате.

Шаг 25

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор шлейфа разъёма док-станции клавиатуры, зафиксированный на материнской плате.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор фронтальной камеры, зафиксированный на материнской плате.

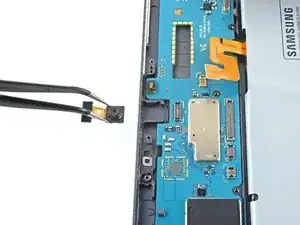

Пинцетом или пальцами извлеките фронтальную камеру.

Шаг 27

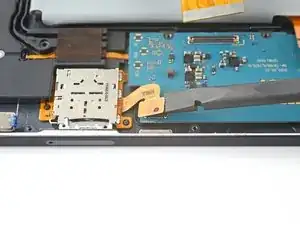

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор считывателя microSD-карт, зафиксированный на материнской плате.

Шаг 28

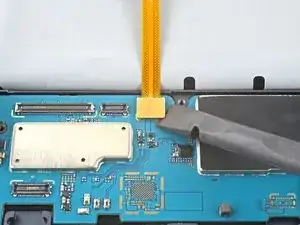

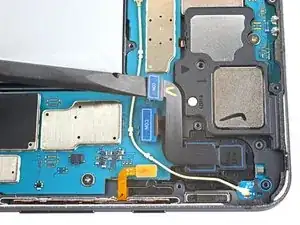

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два пресс-коннектора задней камеры, зафиксированные на материнской плате.

Шаг 29

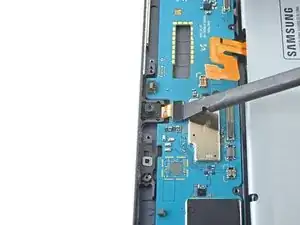

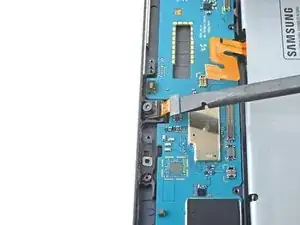

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор шлейфа кнопки питания, зафиксированный на материнской плате.

Шаг 30

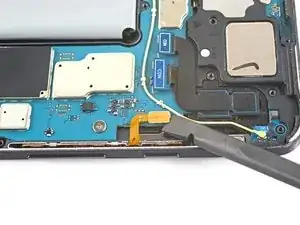

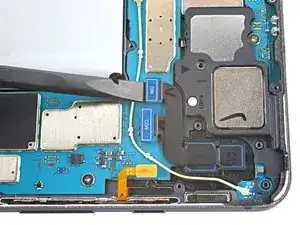

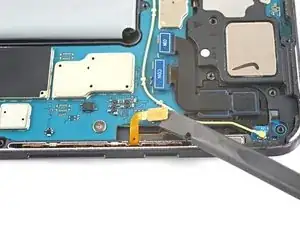

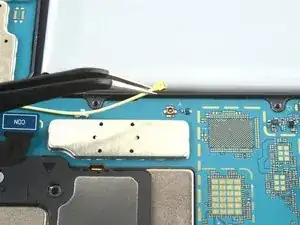

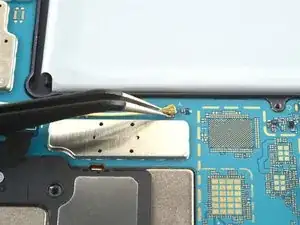

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить жёлтый коаксиальный кабель правого нижнего динамика от материнской платы.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом — проколотая или согнутая батарея может протечь или вызвать пожар.

При обратной сборке эти соединения могут быть трудными для подключения. По одному удерживайте каждый разъём над соответствующим гнездом и прижимайте плоским концом лопатки. Разъём должен защёлкнуться на месте.

Шаг 31

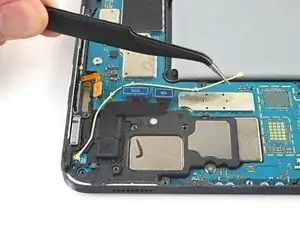

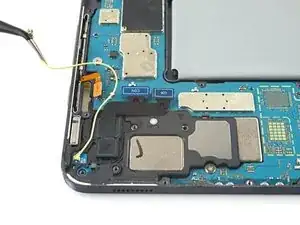

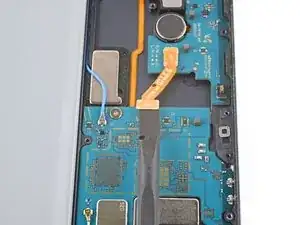

Отведите коаксиальный кабель от корпуса, убедившись, что кабель полностью выведен из разъемов на материнской плате.

Шаг 32

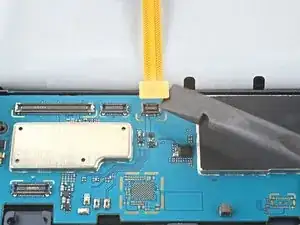

Используйте плоский край лопатки, чтобы поддеть и отсоединить прижимной разъем межсоединительного кабеля, закреплённый на материнской плате.

Шаг 33

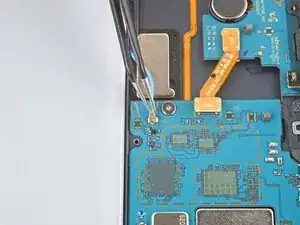

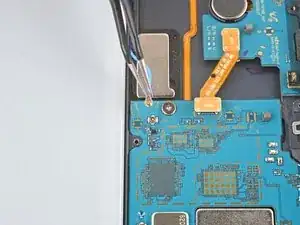

Используйте острый конец лопатки, чтобы осторожно поддеть и отсоединить синий коаксиальный кабель правого верхнего динамика от материнской платы.

Шаг 34

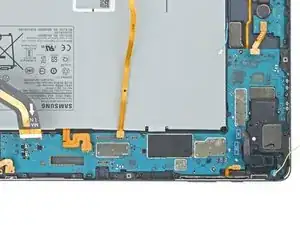

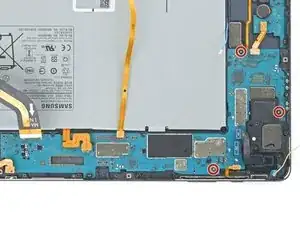

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 2 мм, закрепляющие материнскую плату в корпусе.

Шаг 35

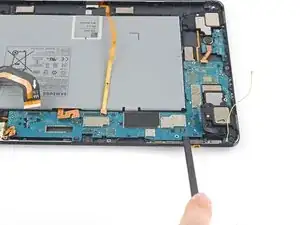

Вставьте лопатку в зазор между материнской платой и корпусом.

Подденьте лопаткой, чтобы освободить материнскую плату из защёлок.

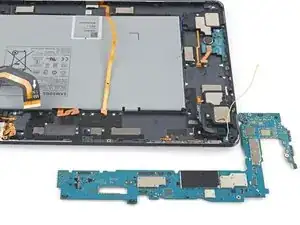

Снимите материнскую плату.

При повторной сборке сначала закрепите винты материнской платы, чтобы правильно выровнять её на месте, затем подключите кабели.

Шаг 36

Разъём левого верхнего динамика приклеен к корпусу; используйте нагрев, чтобы не повредить разъём при снятии.

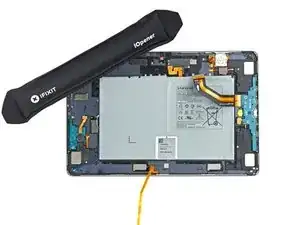

Приложите нагретый iOpener к левой кромке устройства на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 37

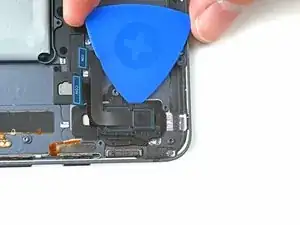

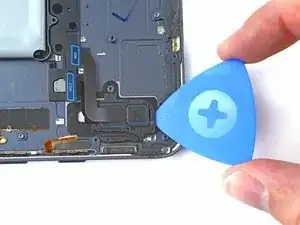

Вставьте медиатор для вскрытия между кабелем динамика и корпусом.

Разрезайте клей, одновременно поддёвывая медиатором, чтобы отделить кабель от корпуса.

Шаг 38

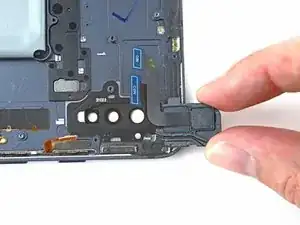

Используйте лопатку, чтобы поддеть и отделить динамик от корпуса.

Снимите динамик.

Шаг 39

Задняя камера приклеена к корпусу; используйте нагрев, чтобы не повредить камеру при снятии.

Приложите нагретый iOpener к верхнему левому углу устройства на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Шаг 40

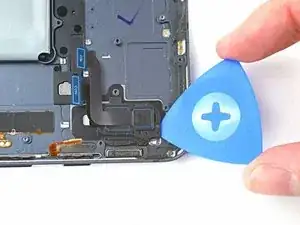

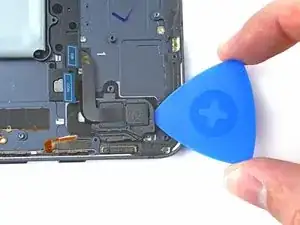

Вставьте медиатор в зазор между задней камерой и корпусом.

Проворачивайте медиатор по краям задней камеры, чтобы разрезать клей.

Шаг 41

Подденьте медиатором, чтобы отделить заднюю камеру от корпуса.

Снимите заднюю камеру.

Заключение

При сборке устройства следуйте этим инструкциям в обратном порядке.

Сравните новую запасную деталь с оригинальной—возможно, потребуется перенести оставшиеся компоненты или снять защитные клеевые накладки с новой детали перед установкой.

Ремонт не удался? Попробуйте простые способы устранения неполадок или обратитесь за помощью к сообществу Samsung Galaxy Tab S7+ Answers.

Перевод руководства с ifixit.com
