Замена платы антенны Samsung Galaxy Tab S7 Plus

Полностью отключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства на три минуты, чтобы ослабить клей под ним.

Клей дисплея Galaxy Tab S7+ чрезвычайно сильный, и, вероятно, вам потребуется повторно нагреть и снова приложить iOpener несколько раз перед началом снятия дисплея и в ходе процедуры.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

Пока вы ждёте, пока клей ослабнет, обратите внимание на следующее:

Вдоль экрана параллельно нижнему краю находится длинная плата.

Не вставляйте медиатор более чем на 2 мм, чтобы не повредить плату.

На этом изображении показан пример повреждённого дисплея, отделяющегося от стеклянной панели.

Не вставляйте медиатор более чем на 3 мм, чтобы не повредить дисплей.

Когда экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана как можно ближе к краю.

Если экран сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске зафиксироваться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор более чем на 2 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте новый медиатор в созданный вами зазор.

Проведите новым медиатором вдоль нижнего края устройства в направлении нижнего правого угла.

Приложите нагретый iOpener к правому краю устройства на две минуты, чтобы ослабить клей под ним.

Поверните медиатор вокруг нижнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте новый медиатор в зазор, созданный в нижнем правом углу.

Не вставляйте медиатор более чем на 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым медиатором вдоль правого края устройства в направлении верхнего правого угла.

Приложите нагретый iOpener к верхнему краю устройства на две минуты, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте новый медиатор в созданный вами зазор.

Проведите новым медиатором вдоль верхнего края устройства в направлении верхнего левого угла.

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего левого угла устройства.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте новый медиатор в созданный вами зазор.

Проведите новым медиатором вдоль левого края устройства в направлении нижнего левого угла.

Поверните пластиковую лопатку вдоль нижнего левого угла устройства.

Оставьте лопатку на месте, чтобы клей не схватился снова.

В этот момент периметр экрана должен быть отделён от корпуса. Если по краям экрана всё ещё ощущается сопротивление, снова используйте лопатку, чтобы разрезать клей.

Не пытайтесь полностью снять экран пока что; он всё ещё соединён гибким кабелем.

Используйте плоский край лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля дисплея от задней стороны экрана.

Осторожно, не повредите широкие гибкие ленты дисплея на нижнем крае экрана.

Чтобы повторно подключить пресс-коннекторы подобного типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор будет смещён, контакты могут выгнуться и получить необратимое повреждение.

Удерживайте кабель дисплея пинцетом или пальцами.

Используйте плоский край лопатки, чтобы приподнять и отсоединить пресс-коннектор датчика отпечатка пальца, прикреплённый к кабелю дисплея.

Запомните расположение кабеля дисплея — его нужно будет согнуть таким же образом при подключении нового экрана.

Снимите экран с рамки.

Используйте отвертку Phillips #00, чтобы выкрутить пятьдесят винтов длиной 3 мм, закрепляющих скобу рамки к рамке.

На третьем фото те же винты отмечены по квадрантам. Используйте это фото при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Отводите скобу рамки от рамки, при этом пропуская кабель дисплея через его разъём.

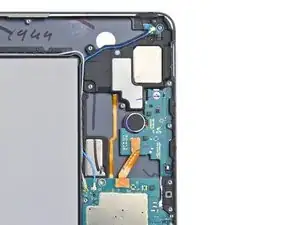

Используйте плоский край лопатки, чтобы приподнять и отсоединить пресс-коннектор батареи, закреплённый на плате.

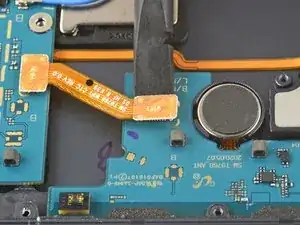

Используйте плоский край лопатки, чтобы приподнять и отсоединить пресс-коннектор межплатного кабеля антенны, закреплённый на плате антенны.

Используйте отвертку Phillips #00, чтобы выкрутить винт длиной 2 мм, закрепляющий плату антенны к рамке.

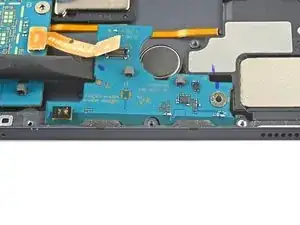

Вставьте лопатку в зазор между платой антенны и рамкой.

Подденьте лопаткой, чтобы отделить плату антенны от рамки.

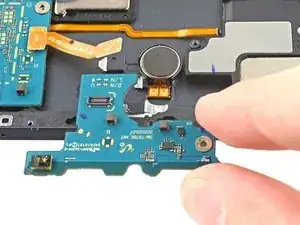

Снимите плату антенны.
