Замена вибромотора Essential Phone

Перед началом отключите питание телефона.

По возможности разрядите батарею перед разборкой. При заряженной батарее возрастает риск опасного теплового события, если аккумулятор перегреется или будет повреждён во время ремонта.

Если экран треснут, полностью закройте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

Прогрейте периметр дисплея, чтобы размягчить клей, которым он приклеен.

Если доступно, используйте тёплую плиту или нагревательный коврик. Положите Essential Phone экраном вниз и нагрейте до 85° C не менее 15 минут.

В противном случае используйте тепловую пушку, чтобы равномерно прогреть весь периметр дисплея до состояния, когда он станет слишком горячим для касания. Старайтесь поддерживать высокую температуру в течение 15–20 минут — но имейте в виду, что без точного контроля температуры вы легко можете повредить дисплей.

При необходимости используйте термостойкие антистатические перчатки для безопасной работы с телефоном после этого шага.

На последующих шагах вы отделите сборку панели дисплея и защитного стекла от корпуса Essential Phone.

Для ориентира, задняя сторона панели дисплея показана слева. Обратите внимание на контуры панели дисплея. Инструменты можно безопасно вводить только в вырез для камеры сверху и вдоль очень узкой (слегка более 1 мм) чёрной рамки вокруг дисплея.

Введение инструментов в любом другом месте может привести к необратимому повреждению ЖК-дисплея.

Пока телефон ещё тёплый, прикрепите прочную присоску к верхней половине дисплея.

После установки присоски аккуратно надавите вниз, затем закройте рычаг, чтобы надёжно зафиксировать присоску на поверхности дисплея.

Если экран сильно треснул, присоска может не приклеиться. Пропустите следующий шаг и используйте лезвие, чтобы как можно лучше подрезать под дисплеем.

Потяните за рычаг присоски, чтобы открыть небольшой зазор между верхним краем дисплея и титановым корпусом Essential Phone.

Вам нужен очень небольшой зазор, но для его создания может потребоваться значительная сила. Если возникают трудности, добавьте нагрева и попробуйте снова.

Вставьте тонкое лезвие или монтажный инструмент в вырез для камеры в верхней части дисплея.

Зазор, в который можно безопасно ввести инструмент, составляет всего около 5 мм. Если вы ударите ЖК-дисплей инструментом, вы его повредите.

Используйте присоску и лезвие или монтажный инструмент, чтобы расширить зазор в верхней части дисплея до тех пор, пока не сможете вставить второй инструмент под стекло ближе к углу.

Вставьте наконечник монтажной лопатки не более чем на 1 мм под дисплей и прорежьте клей вдоль верхнего края.

Рамка вокруг панели ЖК-дисплея имеет глубину чуть более 1 мм. Если вы вставите инструмент глубже, вы можете повредить дисплей.

Продолжайте аккуратно отделять клей в верхних углах и по обеим сторонам дисплея.

Не вставляйте инструмент глубже 1 мм.

Пока не поддёргивайте и не прорезайте нижний край. Гибкий кабель дисплея сложен под нижним краем и может быть повреждён.

Осторожно тяните за присоску, чтобы откинуть верхний край дисплея от корпуса.

Пока оставьте нижний край соединённым; клей, скорее всего, всё ещё удерживает его на месте.

Аккуратно откройте зажим присоски, чтобы снять вакуум, и удалите присоску.

Откиньте дисплей примерно на 90° и подперите чем‑нибудь прочным, чтобы он не двигался во время работы.

Неоткрытая банка газировки или банка супа хорошо подходят в качестве подпорки.

При необходимости аккуратно добавьте резинку, чтобы зафиксировать дисплей.

Используйте отвёртку Phillips #00, чтобы вынуть два винта 1,5 мм, фиксирующие кабель дисплея.

Осторожно подденьте медиатором под кабель дисплея, чтобы отделить клей, прикрепляющий его к металлическому экрану снизу.

При необходимости добавьте немного тепла, чтобы размягчить клей и облегчить отделение.

Две клейкие подушки, фиксирующие кабель дисплея, являются проводящими и должны быть прочно приклеены при сборке. При необходимости замените подкладки.

Используйте острый конец монтажной лопатки, чтобы поддеть разъёмный контакт кабеля дисплея pop-коннектора и вытянуть его прямо вверх из гнезда.

Используйте лопатку-алебарду, чтобы аккуратно отделить оставшийся клей вдоль нижнего края телефона.

Снимите дисплей.

Перед установкой дисплея удалите все следы старого клея, затем очистите и подготовьте склеиваемые участки корпуса и дисплея (если вы будете использовать его повторно) изопропиловым спиртом и безворсовой тканью.

Подключите дисплей и включите Essential Phone, чтобы проверить ремонт перед окончательным закреплением панели дисплея.

Вы можете заново закрепить дисплей с помощью прочной двухсторонней клейкой ленты, например 1 мм Tesa 61395.

Используйте отвертку Phillips #000, чтобы выкрутить шесть винтов 3,4 мм, удерживающих заднюю панель.

Используйте пинцет, чтобы аккуратно приподнять заднюю панель и снять её с телефона.

Убедитесь, что приподнимаете панель только из прямоугольного пространства рядом с кнопкой питания.

Используйте отвертку Phillips #000, чтобы выкрутить винт 2,4 мм, фиксирующий прижим батареи над разъемом батареи.

Прижим батареи должен снять вместе с винтом. Если этого не происходит, аккуратно снимите его пинцетом.

С помощью пинцета аккуратно отсоедините батарею от материнской платы.

Снимите два куска чёрной клейкой ленты с батареи.

Если лента не вытаскивает батарею вместе с собой, используйте лопатку, чтобы осторожно поддеть батарею и отделить её от телефона.

В этом случае используйте лопатку также для отделения дополнительного клея под батареей.

Удалите батарею из телефона.

После сборки устройства выполните принудительную перезагрузку телефона, чтобы предотвратить возможные программные проблемы.

С помощью пинцета снимите ленту, закрывающую разъём кабеля громкоговорителя.

Используйте плоский конец лопатки, чтобы приподнять язычок разъёма кабеля громкоговорителя.

С помощью пинцета вытащите разъём из материнской платы.

Используйте отвертку Phillips #000, чтобы выкрутить пять винтов 2,4 мм, фиксирующих материнскую плату.

Той же отверткой выкрутите шесть винтов 1,25 мм, удерживающих прижимные зажимы на материнской плате.

Снимите оставшийся винт 3,4 мм в верхней части материнской платы той же отверткой.

Используйте плоский конец лопатки, чтобы приподнять язычок разъёма на материнской плате.

Используйте пинцет, чтобы снять ленту, покрывающую модуль задних камер на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять защёлки разъёмов, подключённых к тыльной камере.

Используйте плоский конец лопатки, чтобы приподнять защёлки разъёмов, расположенных рядом с фронтальной камерой.

Аккуратно извлеките материнскую плату из телефона. Может потребоваться немного покрутить и подергать, чтобы отстегнуть плату.

Для извлечения материнской платы вам придётся вынуть лоток SIM-карты из телефона.

Вы также можете использовать лопатку, чтобы приподнять материнскую плату с телефона.

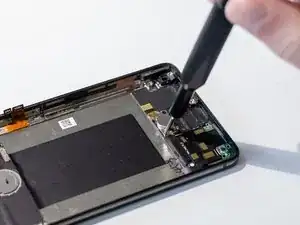

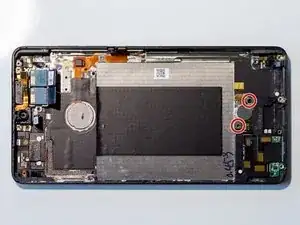

Снимите два винта 1,25 мм, удерживающих крышку вибромотора, с помощью отвертки Phillips #000.

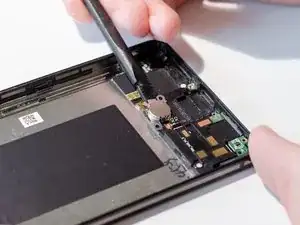

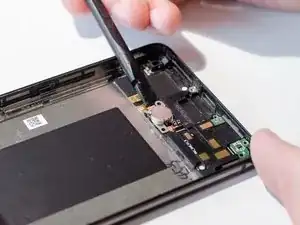

Используя плоский край лопатки, снимите крышку вибромотора с устройства.

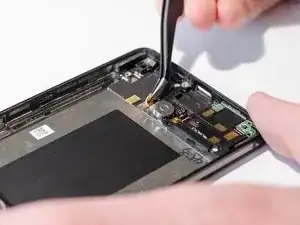

С помощью пинцета подденьте жёлтый провод, прикреплённый к вибромотору.

Тяните в направлении жёлтого провода, чтобы оторвать вибромотор от клея, которым он приклеен к телефону.

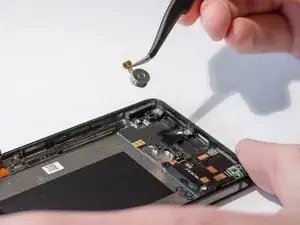

Выньте вибромотор из телефона.

Клей довольно липкий, и может потребоваться приложить некоторое усилие, чтобы отделить вибромотор.
