Замена сборки экрана Fairphone 1

На боку телефона рядом с нижней частью задней крышки есть небольшое углубление.

Используя углубление как рычаг, подденьте нижнюю часть задней крышки ногтем.

Сдвиньте заднюю крышку вниз и снимите ее с телефона.

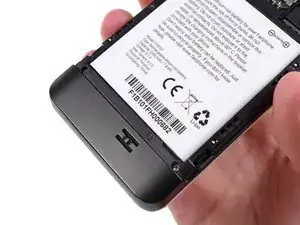

На задней стороне телефона, чуть ниже батареи, есть небольшое углубление.

Используйте ноготь в этом углублении, чтобы подвинуть батарею к верхней части телефона.

Вытяните батарею из телефона.

Удалите батарею из вашего Fairphone.

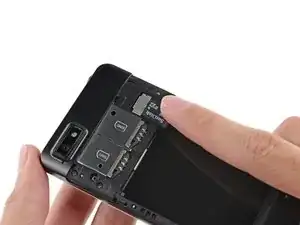

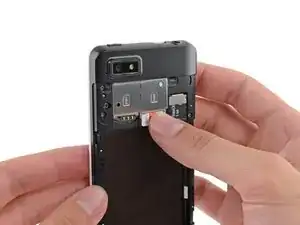

Используйте палец, чтобы выдвинуть SIM-карту прямо вниз из ее лотка.

Удалите SIM-карту из вашего Fairphone.

Повторите эту процедуру, если у вас есть вторая SIM-карта.

Обязательно удалите все SIM-карты перед обслуживанием телефона.

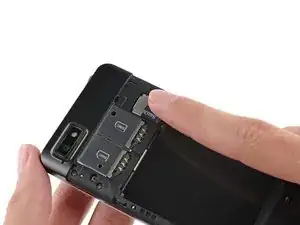

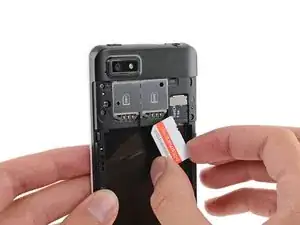

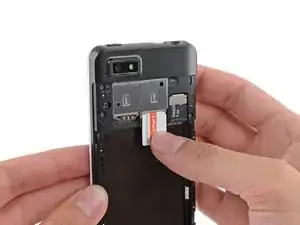

Если у вас есть карта microSD, используйте палец, чтобы выдвинуть ее прямо из слота.

Удалите карту microSD из телефона.

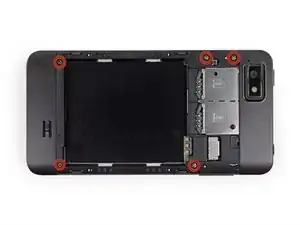

Удалите пять винтов Phillips #000 длиной 3.9 мм, которыми крепится средняя рамка к сборке экрана.

Средняя рамка крепится к сборке экрана несколькими небольшими пластиковыми защелками.

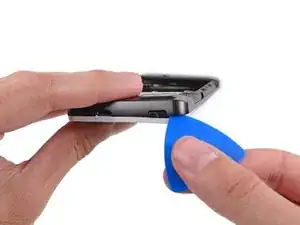

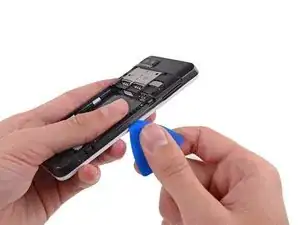

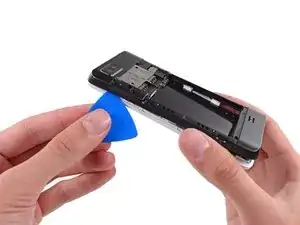

Используйте открывающий инструмент, чтобы осторожно поддеть среднюю рамку от сборки экрана.

Начните чуть ниже кнопки громкости и двигайтесь вниз к нижней части телефона, освобождая пластиковые защелки по бокам.

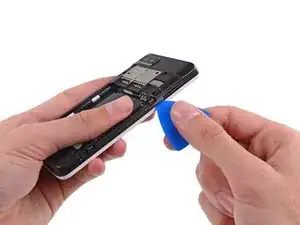

Осторожно округлите угол, отделяя среднюю рамку от сборки экрана.

После округления следующего угла средняя рамка должна быть свободна по нижней и боковым сторонам.

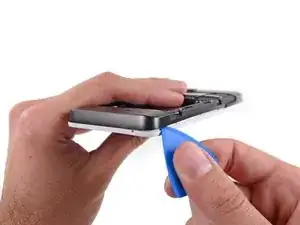

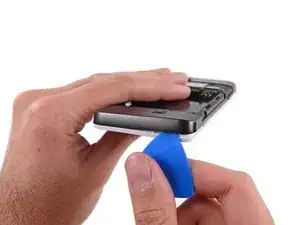

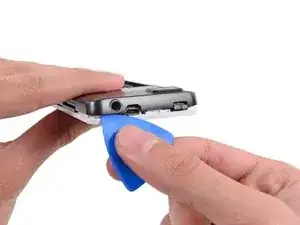

Проводите открывающим инструментом вдоль верхнего шва.

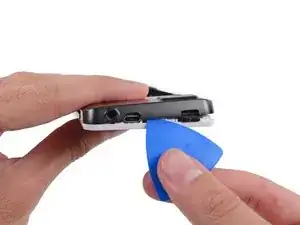

Чтобы избежать изгиба или повреждения открывающих инструментов, не поддевайте рядом с кнопкой питания, USB-портом или разъемом для наушников.

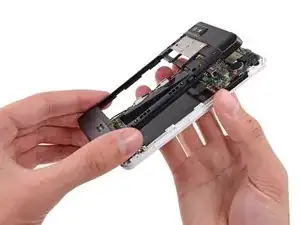

Отделите оставшиеся защелки и снимите среднюю рамку с телефона.

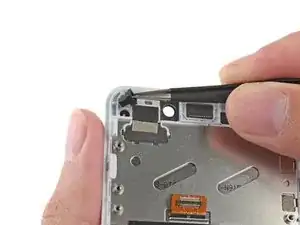

Используйте пинцет, чтобы удалить кнопки громкости и питания из сборки экрана.

Во время сборки убедитесь, что ориентация кнопок правильная. Резиновые накладки должны входить в каналы в сборке.

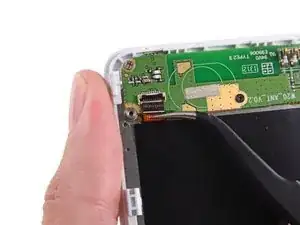

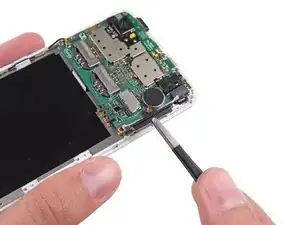

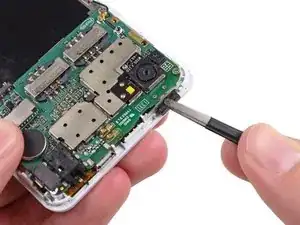

Используйте плоский конец лопатки, чтобы отключить разъем антенны.

Убедитесь, что вы отключаете только разъем от его сокета, а не весь сокет от платы.

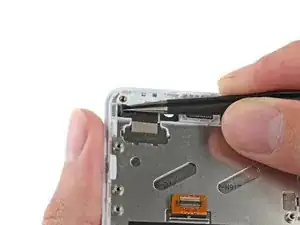

Используйте пинцет, чтобы удалить клеевую пенопластовую ленту с верхней части разъема кабеля дигитайзера ZIF.

Используйте кончик лопатки, чтобы открыть вкладку разъема дигитайзера ZIF.

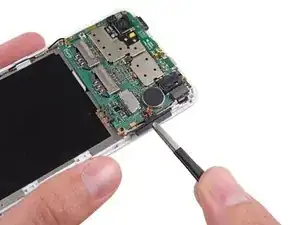

Используйте пинцет, чтобы убрать кабель дигитайзера от его разъема на материнской плате.

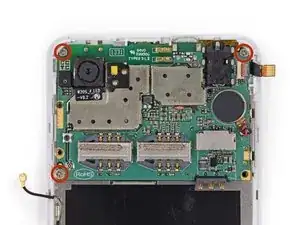

Удалите три винта Phillips #000 длиной 2.5 мм, которые крепят материнскую плату к сборке экрана.

Не пытайтесь удалить материнскую плату прямо сейчас, так как она все еще соединена со сборкой экрана через кабель данных экрана.

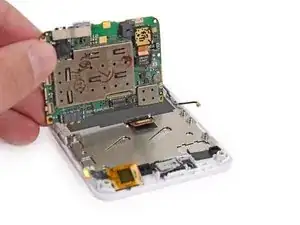

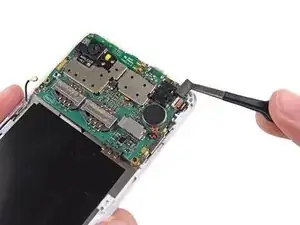

Аккуратно поднимите верхнюю часть материнской платы, чтобы открыть кабель данных экрана.

Задняя камера может быть приклеена к сборке экрана. Попробуйте поддеть ее вместе с материнской платой.

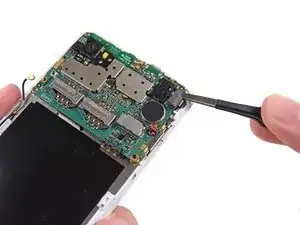

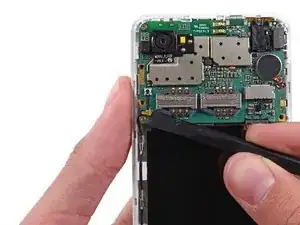

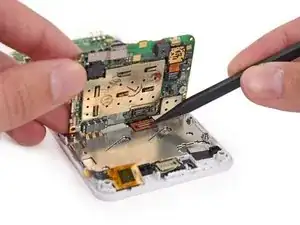

Используйте кончик лопатки, чтобы отключить кабель данных экрана от задней части материнской платы.

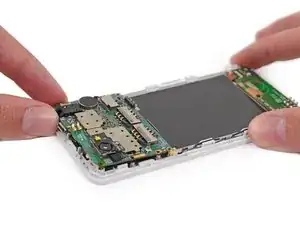

Удалите материнскую плату из сборки дисплея.

Используйте плоский конец лопатки, чтобы отключить разъем антенны.

Будьте осторожны: поддевайте разъем, а не гнездо.

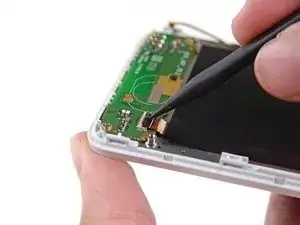

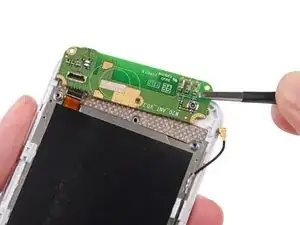

Используйте кончик лопатки, чтобы приподнять язычок разъема ZIF для гибкого кабеля дочерней платы.

Используйте пинцет, чтобы удалить гибкий кабель дочерней платы из его разъема.

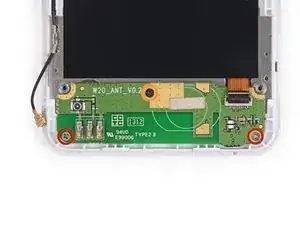

Удалите следующие винты, крепящие дочернюю плату Wi-Fi к сборке дисплея:

Два винта Phillips #000 длиной 2.5 мм

Один винт Phillips #000 длиной 1.6 мм

Дочерняя плата антенны Wi-Fi удерживается на передней сборке с помощью слабого клея.

Используйте пинцет, чтобы аккуратно приподнять плату и снять ее с телефона.

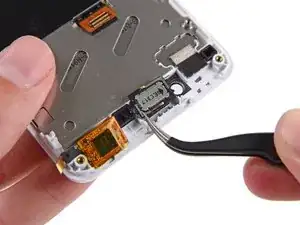

Динамик слуховой трубки удерживается на задней части сборки дисплея с помощью слабого клея.

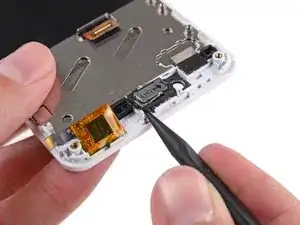

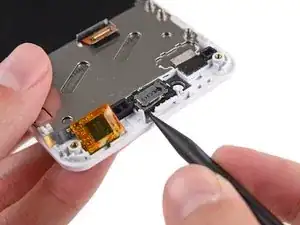

Используйте кончик лопатки, чтобы аккуратно приподнять динамик от сборки дисплея.

Удалите динамик.

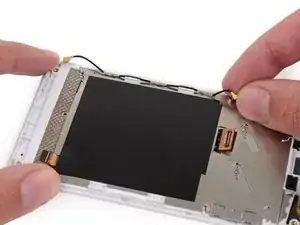

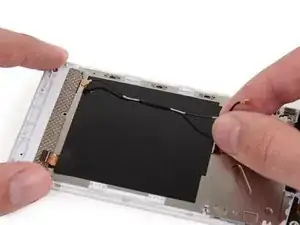

Удалите соединительный кабель антенны из сборки дисплея.

Три участка кабеля с открытым металлом вставляются в зажимы заземления на боковой стороне сборки дисплея.

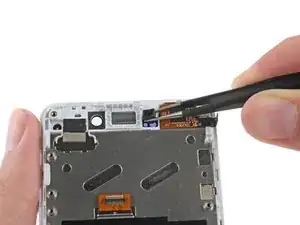

Удалите резиновый направляющий элемент из углубления рядом с отверстием для фронтальной камеры.

Убедитесь, что не потеряли этот резиновый заглушку, перенесите ее на новый дисплей.

Удалите резиновый направляющий элемент справа от углубления динамика слуховой трубки.

Убедитесь, что не потеряли эту резиновую заглушку, перенесите ее на новый дисплей.

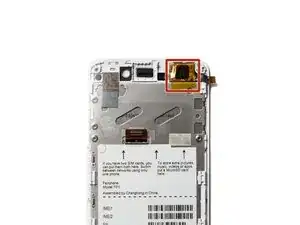

Ваш новый дисплей будет иметь кусочек желтой ленты, закрывающий чип датчика касания. Не удаляйте эту ленту; если вы это сделаете, ваш телефон может не работать после сборки.
