Замена RF-кабеля Fairphone 1

Сбоку телефона, рядом с нижней частью задней крышки, есть небольшое углубление.

Используя это углубление как точку опоры, подденьте нижнюю часть задней крышки ногтем, чтобы отстегнуть её от телефона.

Сдвиньте заднюю крышку вниз и снимите её с телефона.

На задней панели телефона, прямо под аккумулятором, есть небольшое углубление.

Вставьте ноготь в это углубление и сдвиньте аккумулятор к верхней части телефона.

Вытащите аккумулятор из телефона.

Снимите аккумулятор с вашего Fairphone.

Сдвиньте SIM-карту пальцем прямо вниз, чтобы извлечь её из лотка.

Удалите SIM-карту из вашего Fairphone.

Повторите процедуру, если у вас установлена вторая SIM-карта.

Обязательно извлеките все SIM-карты перед обслуживанием телефона.

Если у вас установлена microSD-карта, сдвиньте её пальцем прямо из слота.

Удалите microSD-карту из телефона.

Удалите пять винтов Phillips #000 длиной 3.9 мм, фиксирующих среднюю рамку к сборке дисплея.

Средняя рамка прикреплена к сборке дисплея несколькими маленькими пластиковыми защёлками.

Аккуратно подденьте среднюю рамку при помощи медиатора.

Начните чуть ниже качельки регулировки громкости и продвигайтесь вниз к нижней части телефона, освобождая пластиковые защёлки по бокам.

Аккуратно обогните угол, отделяя среднюю рамку от сборки дисплея.

После обхода следующего угла средняя рамка должна освободиться по нижней части и по бокам.

Проведите медиатором и поддевом вдоль верхнего шва.

Чтобы не согнуть и не повредить медиаторы, не поддёргивайте вблизи кнопки питания, порта USB или разъёма для наушников.

Отсоедините оставшиеся защёлки и снимите среднюю рамку с телефона.

С помощью пинцета выньте качельку громкости и кнопки питания из сборки дисплея.

При сборке убедитесь, что кнопки установлены в правильной ориентации. Резиновые прокладки должны входить в каналы в корпусе.

Плоским концом лопатки отключите разъём антенного кабеля.

Убедитесь, что вы отключаете только разъём от его гнезда, а не весь гнёзд от платы.

С помощью пинцета снимите липкую поролоновую ленту с верхней части ZIF-разъёма кабеля дигитайзера.

Слегка подденьте кончик лопатки, чтобы откинуть защёлку ZIF-разъёма кабеля дигитайзера.

С помощью пинцета вытяните кабель дигитайзера из его гнезда на материнской плате.

Удалите три винта Phillips #000 длиной 2.5 мм, фиксирующих материнскую плату к сборке дисплея.

Не пытайтесь пока снимать материнскую плату, так как она всё ещё соединена с дисплейной сборкой кабелем данных дисплея.

Осторожно приподнимите верхний край материнской платы, чтобы получить доступ к кабелю данных дисплея.

Модуль основной камеры может быть приклеен к сборке дисплея. Попробуйте поддеть её и материнскую плату вместе.

Кончиком лопатки отключите кабель данных дисплея от задней стороны материнской платы.

Снимите материнскую плату со сборки дисплея.

Используйте плоский конец лопатки, чтобы отсоединить разъем антенного кабеля.

Осторожно отжимайте разъем, не гнездо.

Используйте наконечник лопатки, чтобы перевернуть фиксирующий язычок ZIF-разъема шлейфа дочерней платы.

Используйте пинцет, чтобы вытянуть шлейф дочерней платы из его гнезда.

Удалите следующие винты, крепящие Wi‑Fi дочернюю плату к узлу дисплея:

Два винта Phillips #000 длиной 2,5 мм

Один винт Phillips #000 длиной 1,6 мм

Wi‑Fi антенная дочерняя плата приклеена к передней сборке слабо выраженным клеевым слоем.

Используйте пинцет, чтобы аккуратно поддеть плату и извлечь её из телефона.

Динамик разговорного звучания закреплён на задней стороне сборки дисплея с помощью небольшого слоя клея.

Используйте наконечник лопатки, чтобы аккуратно поддеть динамик и оторвать его от сборки дисплея.

Снимите динамик.

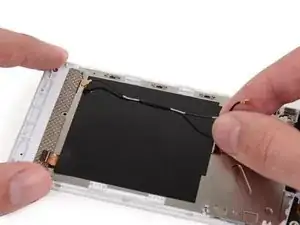

Снимите антенный межсоединительный кабель с узла дисплея.

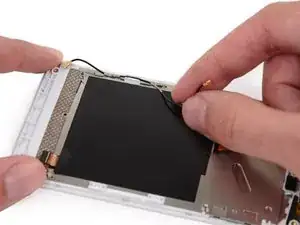

Три участа кабеля с оголённым металлом вставляются в зажимы заземления на боковой стороне сборки дисплея.
