Замена задней камеры Caterpillar B15

Положите телефон экраном вниз и поместите большой палец на жёлто-черный переключатель. Сдвиньте переключатель вправо, чтобы разблокировать заднюю крышку для снятия.

Снимите заднюю крышку, аккуратно приподняв её снизу. Крышка щёлкнет и отойдёт, батарея окажется открытой.

Поместите указательный палец по верхнему краю батареи и аккуратно поднимите вверх. Батарея легко выйдет из телефона.

Сняв заднюю крышку, найдите и удалите винт с крестообразным шлицем, показанный вверху по центру, и два торксовых винта над ним и по обе стороны от него. Для удаления торксовых винтов требуется бит T-5.

ПРЕДУПРЕЖДЕНИЕ: Дальнейшие действия аннулируют гарантию на это устройство.

Далее удалите два торксовых (звездообразных) винта под батареей. Эти винты помогают закрепить внешний корпус телефона вокруг материнской платы. Для удаления требуется бит T-5.

На каждой длинной стороне телефона осталось по три винта. Для их удаления требуется маленький шестигранный бит.

Остался ещё один винт с крестообразным шлицем. Он находится под заглушкой для наушников.

После удаления всех винтов задняя и боковые панели должны отслоиться от передней части телефона, открыв материнскую плату и различные компоненты, как показано.

После снятия всех винтов аккуратно подденьте материнскую плату по периметру, отделяя её от оставшейся части корпуса.

Наконец, отключите чип, расположенный в правом верхнем углу, и плата должна отделиться от остальной части телефона.

Поздравляем. Вы успешно разобрали Caterpillar B15.

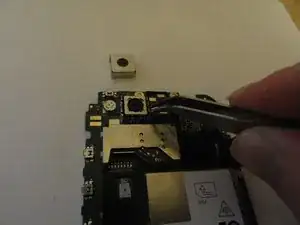

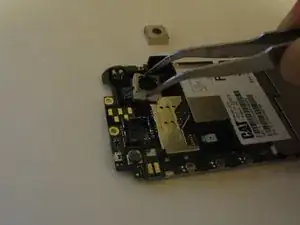

Найдите модуль камеры (на фото). Чтобы получить доступ к заменяемому компоненту, сначала необходимо удалить защитный металлический корпус. В каждом углу есть небольшие зазоры, куда подойдут пинцет. Выберите любые два и сдвиньте этот элемент в сторону.

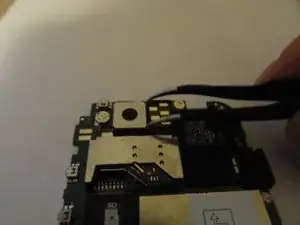

Модуль также удерживается двумя маленькими металлическими защёлками по бокам. Чтобы их освободить, слегка согните скобу с обеих сторон.

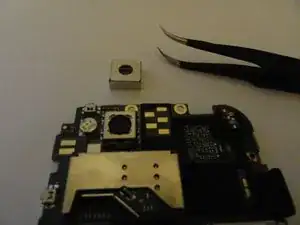

Теперь модуль камеры легко извлекается.

При установке нового модуля камеры убедитесь, что скобы по обеим сторонам снова закреплены. При нажатии нового модуля в разъём должен быть слышен лёгкий щелчок. Это защёлкиваются язычки, которые укажут на его надёжное закрепление.
