Ремонт зарядки Doogee Mix 2

Самая напряжённая часть ремонта — снятие приклеенной задней крышки. Если Вы не очень уверены в своих силах, купите новую заднюю крышку и новый комплект патч-антенн перед началом работы. Задняя крышка стоит примерно $6, а патч-антенны около $5 на момент написания инструкции.

Выключите телефон.

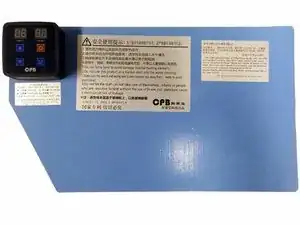

Нагрейте заднюю часть телефона, желательно с использованием температурно-контролируемого нагревательного коврика, но можно аккуратно использовать фен или строительный фен, нагревая по краю задней крышки.

Наденьте термостойкую перчатку, чтобы не обжечь пальцы.

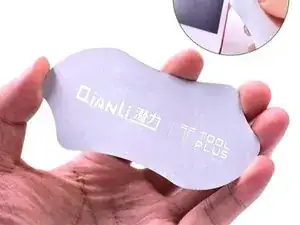

С помощью очень тонкой лопатки, как показано, аккуратно подденьте заднюю крышку примерно на половине длины на длинном крайке с обеих сторон.

Имейте в виду, что стекло может треснуть. Если это произойдёт, будьте осторожны, чтобы избежать порезов и заноз, и при сборке установите новую заднюю крышку.

Когда появится достаточно зазора, вставьте пластиковые карточки (например, пластиковые игральные карты) и используйте их, чтобы разрезать клей вокруг нижней половины задней крышки.

Аккумулятор приклеен к задней крышке двусторонним скотчем. Отделяйте аккумулятор от задней крышки, не поднимая аккумулятор за верхний конец, иначе Вы можете повредить гибкий кабель аккумулятора.

Будьте осторожны и не поддёргивайте по верхнему краю. Если при снятии крышки будут повреждены патч-антенны, обязательно замените их на новые.

Медленно снимайте заднюю крышку, отсоединяя верхний край последним.

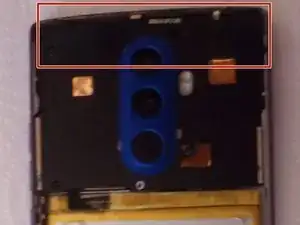

Открутите экран материнской платы в верхней части телефона.

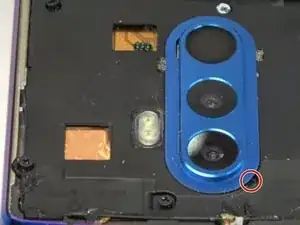

Обратите внимание на один винт, почти скрытый рамкой камеры. Чтобы выкрутить этот винт, придётся поддеть рамку.

При подъёме экрана убедитесь, что сенсор отпечатка пальца отделён от рамки, чтобы кабель не повредился.

Снимите экран и храните его вместе с винтами в надёжном месте.

Отключите разъём аккумулятора от материнской платы, чтобы избежать электрического повреждения телефона.

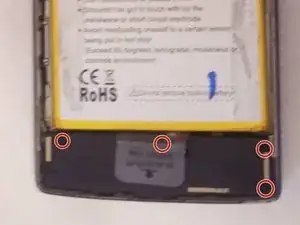

Снимите винты внизу телефона и аккуратно поднимите чёрный динамик. Под ним находится небольшая плата. Осторожно, не повредите металлическую оплётку, соединяющую динамик с телефоном.

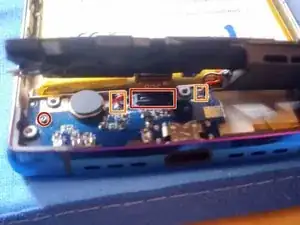

Отключите антенный разъём слева и плоский кабель в центре.

Аккуратно пропаяйте четыре отдельных провода, не повредив ничего паяльником. Возможно, понадобится помощник, чтобы держать динамик в стороне.

Подготовьте новую плату, нанесши припоем четыре квадратных контакта (запайка контактных площадок).

Осторожно поднимите плату перед установкой запасной платы.

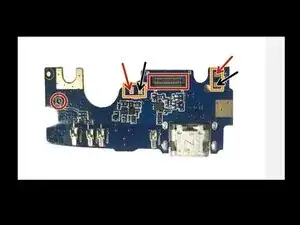

Припаяйте четыре провода к новой плате в тех же позициях. Убедитесь, что соответствуете цветам проводов, показанным стрелками.

Подключите антенну и плоский кабель.

Прикрутите динамик на место.

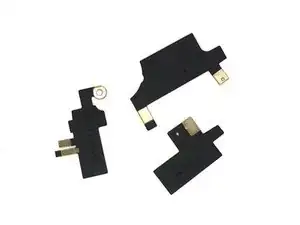

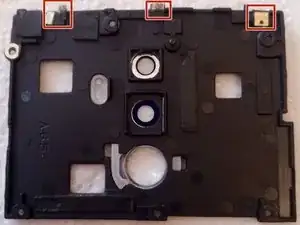

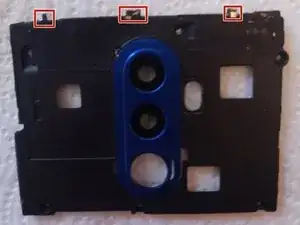

Осмотрите патч-антенны на защитном экране материнской платы на предмет повреждений. Если обнаружены повреждения, сделайте фотографии обеих сторон экрана, затем снимите повреждённые антенны и замените их на новые. Перенесите все клейкие подложки на новые антенны, ориентируясь по сделанным фотографиям.

Подключите аккумулятор и прикрутите экран материнской платы обратно.

Протестируйте телефон и убедитесь, что он работает и заряжается перед установкой задней крышки.

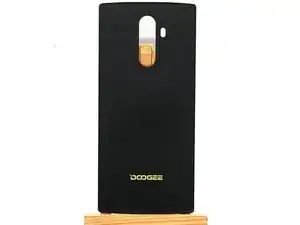

Для прикрепления задней крышки обычно требуется специальный клей, однако маленькие полоски двустороннего скотча также подойдут. Наносите очень экономно и избегайте области антенн.

Прижмите крышку на место. При использовании клея примените мягкие пластиковые зажимы, чтобы удерживать телефон до высыхания клея.
