Замена тыльной камеры Fairphone 1

На боковой части телефона, рядом с нижней частью задней крышки, имеется небольшая выемка.

Используя выемку как рычаг, подденьте нижнюю часть задней крышки ногтем, чтобы отделить её от телефона.

Сдвиньте заднюю крышку вниз и снимите её с телефона.

На задней части телефона, чуть ниже батареи, есть небольшая выемка.

Используйте ноготь в этой выемке, чтобы сдвинуть батарею в сторону верхней части телефона.

Выньте батарею, потянув её от телефона.

Удалите батарею из вашего Fairphone.

Сдвиньте SIM-карту пальцем прямо вниз, чтобы извлечь её из лотка.

Удалите SIM-карту из вашего Fairphone.

Повторите эту процедуру, если у вас есть вторая SIM-карта.

Перед обслуживанием телефона обязательно извлеките все SIM-карты.

Если у вас есть карта microSD, сдвиньте её пальцем прямо из слота.

Извлеките карту microSD из телефона.

Удалите пять винтов Phillips #000 длиной 3,9 мм, которые закрепляют среднюю рамку на сборке дисплея.

Средняя рамка прикреплена к сборке дисплея несколькими небольшими пластиковыми защёлками.

Используйте медиатор для аккуратного поддевания средней рамки и отделения её от сборки дисплея.

Начните чуть ниже кнопки регулировки громкости и двигайтесь вниз к нижней части телефона, освобождая пластиковые защёлки вдоль боковой части.

Осторожно обойдите угол, отделяя среднюю рамку от сборки дисплея.

После обхода следующего угла средняя рамка должна освободиться вдоль нижней части и по бокам.

Проведите медиатором и лопаткой вдоль верхнего шва.

Чтобы не погнуть и не повредить медиаторы, не поддевайте рядом с кнопкой питания, USB-портом или разъёмом для наушников.

Отделите оставшиеся защёлки и снимите среднюю рамку с телефона.

Используйте пинцет, чтобы вынуть кнопку регулировки громкости и клавиши питания из сборки дисплея.

При сборке убедитесь, что ориентация кнопок правильная. Резиновые основания должны входить в канавки в сборке.

Используйте плоскую часть лопатки, чтобы отсоединить разъём антенны.

Убедитесь, что вы отсоединяете только разъём от его гнезда, а не весь гнездо от платы.

Используйте пинцет, чтобы удалить клейкую пенную ленту с верхней части ZIF-разъёма шлейфа дигитайзера.

Используйте кончик лопатки, чтобы перевернуть защёлку на ZIF-разъёме дигитайзера.

Используйте пинцет, чтобы вытащить шлейф дигитайзера из его гнезда на плате.

Удалите три винта Phillips #000 длиной 2,5 мм, которые крепят материнскую плату к сборке дисплея.

Не пытайтесь пока снять материнскую плату, так как она всё ещё соединена с сборкой дисплея кабелем передачи данных дисплея.

Осторожно приподнимите верхний конец материнской платы, чтобы получить доступ к кабелю передачи данных дисплея.

Тыльная камера может быть приклеена к сборке дисплея. Попробуйте поддеть её вместе с материнской платой.

Используйте кончик лопатки, чтобы отсоединить кабель передачи данных дисплея от тыльной стороны материнской платы.

Снимите материнскую плату со сборки дисплея.

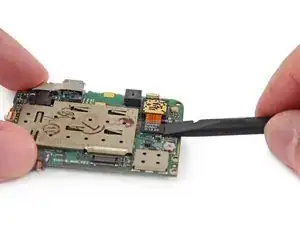

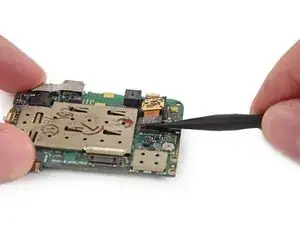

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля задней камеры от его гнезда на материнской плате.

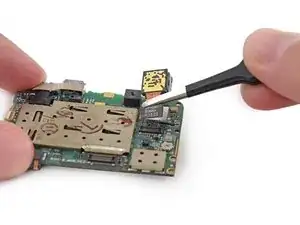

Снимите заднюю камеру с материнской платы.
