Замена средней рамы Fairphone 1

На боковой стороне телефона в нижней части задней крышки имеется небольшое углубление.

Используя это углубление как точку опоры, аккуратно вставьте ноготь и подденьте нижнюю часть задней крышки, отделяя её от корпуса телефона.

Сдвиньте заднюю крышку вниз и снимите её с телефона.

На задней стороне телефона, сразу под батареей, имеется небольшое углубление.

Вставьте ноготь в это углубление и сдвиньте батарею к верхней части телефона.

Извлеките батарею из корпуса телефона.

Извлеките батарею из устройства Fairphone.

Сдвиньте SIM-карту вниз из лотка с помощью пальца.

Извлеките SIM-карту из устройства Fairphone.

Повторите эту процедуру, если во втором слоте также установлена SIM-карта.

Перед началом обслуживания телефона убедитесь, что все SIM-карты извлечены.

Если у вас установлена карта microSD, сдвиньте её прямо из слота с помощью пальца.

Извлеките карту microSD из телефона.

Выкрутите пять винтов Phillips #000 длиной 3,9 мм, которые крепят среднюю раму к сборке дисплея.

Средняя рама крепится к сборке дисплея несколькими небольшими пластиковыми защёлками.

Используйте лопатку, чтобы аккуратно отогнуть среднюю раму от сборки дисплея.

Начните немного ниже кнопки регулировки громкости и продвигайтесь в направлении нижней части телефона, освобождая пластиковые защёлки по боковой стороне.

Осторожно пройдитесь по углу, отделяя среднюю раму от сборки дисплея.

После того как будет пройден следующий угол, средняя рама должна быть полностью освобождена в нижней части и по бокам.

Перемещайте лопатку вдоль верхнего стыка, поддевая раму.

Чтобы не изогнуть и не повредить лопатку, не поддевайте детали рядом с кнопкой питания, USB-портом и разъёмом для наушников.

Освободите оставшиеся защёлки и снимите среднюю раму с телефона.

Громкоговоритель для громкой связи прикреплён к средней раме с помощью слабого клеевого состава.

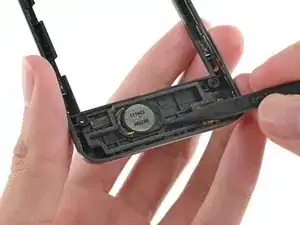

Используйте кончик лопатки, чтобы отсоединить динамик от средней рамы.

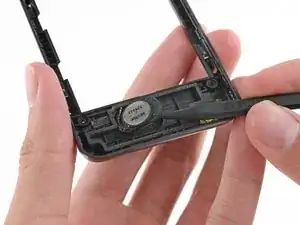

Извлеките динамик из средней рамы.
