Замена ЖК-дисплея Caterpillar B15

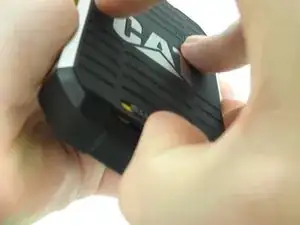

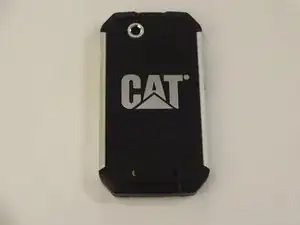

Положите телефон экраном вниз и разместите большой палец на желтом и черном переключателе. Сдвиньте переключатель вправо, чтобы разблокировать заднюю крышку для снятия.

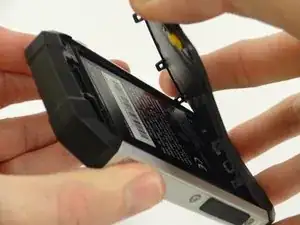

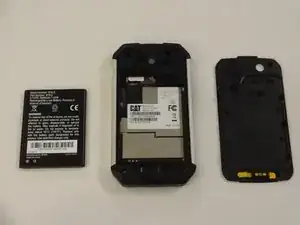

Снимите заднюю крышку, осторожно приподняв её снизу. Крышка защелкнется, и батарея окажется открытой.

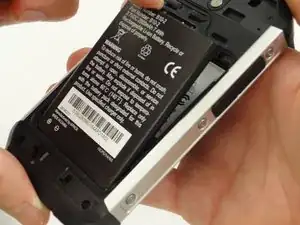

Поместите указательный палец на верхний край батареи и осторожно поднимите вверх. Батарея плавно выйдет из телефона.

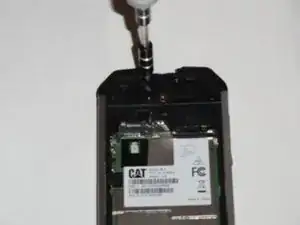

Сняв заднюю крышку, найдите и удалите винт с крестообразной головкой, показанный в верхней центральной части, и два торкс-винта, расположенных выше и по бокам от крестообразного винта. Для удаления торкс-винтов требуется бита T5.

ПРЕДУПРЕЖДЕНИЕ: Дальнейшие действия лишат устройство гарантии.

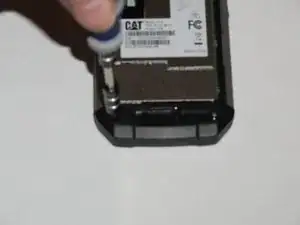

Далее удалите два торкс-винта (звездообразные) под батареей. Эти винты закрепляют внешний корпус телефона вокруг материнской платы. Для снятия требуется бита T5.

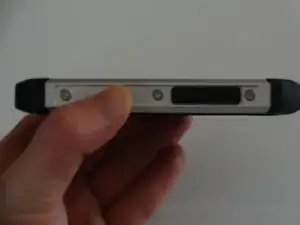

На каждой длинной стороне телефона осталось по три винта. Для их удаления требуется небольшая шестигранная бита.

Остался ещё один винт с крестообразной головкой. Он расположен под крышкой для наушников.

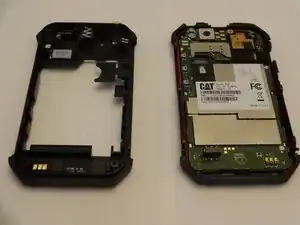

После того как все винты удалены, задняя и боковые части должны отойти от передней панели телефона, обнажив материнскую плату и различные компоненты, как показано.

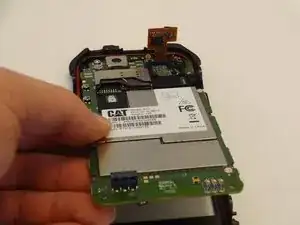

Обойдите материнскую плату и аккуратно подденьте её, чтобы освободить от оставшейся оболочки.

Наконец, отсоедините чип, видимый в правом верхнем углу, и плата должна отойти от остальной части телефона.

Поздравляем. Вы успешно разобрали Caterpillar B15.

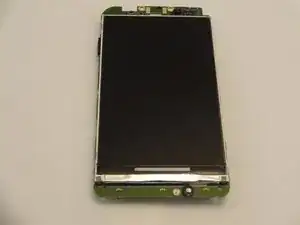

При полностью разобранном устройстве доступ к ЖК-дисплею прост. Он показан здесь и приклеен к передней части материнской платы.

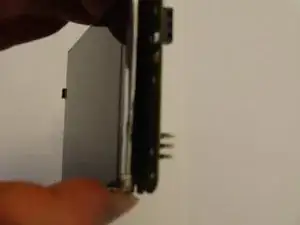

ЖК-дисплей прикреплен к плате клеем и отойдет при помощи лопатки или вручную. При необходимости отсоедините шлейфы.

Установка нового ЖК-дисплея производится в обратном порядке по отношению к снятию старого. Рекомендуется использовать 2 мм клейкую ленту 3M, указанную в руководстве, для фиксации нового дисплея к плате.
