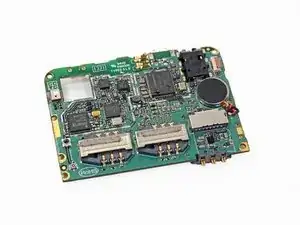

Замена материнской платы Fairphone 1

На боковой стороне телефона, в нижней части задней крышки, имеется небольшое углубление.

Используя углубление как точку опоры, подденьте нижнюю часть задней крышки ногтем.

Сдвиньте заднюю крышку вниз и снимите её с телефона.

На задней панели телефона, прямо под аккумулятором, имеется небольшое углубление.

Вставьте ноготь в углубление и сдвиньте аккумулятор вверх по корпусу телефона.

Вытащите аккумулятор из телефона.

Извлеките аккумулятор из Fairphone.

Проведите пальцем, чтобы выдвинуть SIM-карту прямо вниз из лотка.

Извлеките SIM-карту из Fairphone.

Повторите эту процедуру, если установлена вторая SIM-карта.

Перед началом ремонта обязательно извлеките все SIM-карты.

Если установлена карта microSD, выдвиньте её прямо из слота пальцем.

Извлеките карту microSD из телефона.

Выкрутите пять винтов Phillips #000 длиной 3,9 мм, крепящих среднюю рамку к блоку дисплея.

Средняя рамка зафиксирована к блоку дисплея несколькими небольшими пластиковыми защёлками.

Используя лопатку, аккуратно подденьте среднюю рамку, отделяя её от блока дисплея.

Начните чуть ниже кнопки регулировки громкости и двигайтесь вниз к нижней части телефона, освобождая защёлки по боковой стороне.

Аккуратно обойдите угол, отделяя среднюю рамку от блока дисплея.

После того как будет пройден следующий угол, средняя рамка должна быть освобождена по нижнему и боковым краям.

Продвиньте лопатку и подденьте по верхнему стыку.

Чтобы не погнуть и не повредить лопатку, не поддевайте вблизи кнопки питания, разъёма USB и разъёма наушников.

Освободите оставшиеся защёлки и снимите среднюю рамку с телефона.

Используйте пинцет, чтобы извлечь кнопки регулировки громкости и питания из блока дисплея.

При сборке убедитесь в правильной ориентации кнопок. Резиновые прокладки должны войти в пазы блока.

Используйте плоский конец лопатки, чтобы отключить разъём кабеля антенны.

Убедитесь, что вы отключаете только разъём от гнезда и не отрываете всё гнездо от платы.

Используйте пинцет, чтобы снять пенополиуретановую ленту с верхней части разъёма ZIF шлейфа цифрователя.

Используйте кончик лопатки, чтобы открыть фиксатор разъёма ZIF цифрователя.

Используйте пинцет, чтобы вытащить шлейф цифрователя из разъёма на материнской плате.

Выкрутите три винта Phillips #000 длиной 2,5 мм, крепящих материнскую плату к блоку дисплея.

Пока не пытайтесь извлечь материнскую плату, так как она всё ещё соединена с блоком дисплея шлейфом данных дисплея.

Осторожно приподнимите верхний конец материнской платы, чтобы обнажить шлейф данных дисплея.

Камера, расположенная на задней стороне, может быть приклеена к блоку дисплея. Постарайтесь поддеть её вместе с материнской платой.

Используйте кончик лопатки, чтобы отключить шлейф данных дисплея с обратной стороны материнской платы.
