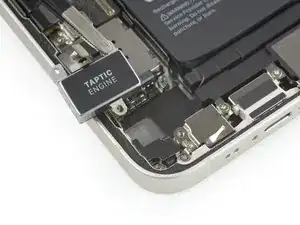

Замена тактильного двигателя (Taptic Engine) iPhone 13 mini

Для вашей безопасности разрядите батарею ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события в случае случайного повреждения батареи во время ремонта. Если батарея вздута, примите соответствующие меры предосторожности.

Выключите iPhone перед началом разборки.

Снимите два пентагональных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте запасные уплотнения перед тем, как продолжить, или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы обозначить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лезвие инструмента постоянным маркером.

Вы также можете отметить другие углы лезвия разными расстояниями.

В качестве альтернативы можно приклеить монету к лезвию на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клейкой ленты дисплея в своём магазине саморемонта.

Если у вашего iPhone треснул экран, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по экрану iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, оторвавшихся во время ремонта.

Если вам не удаётся прикрепить присоску на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

В крайнем случае можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может удержаться, можно использовать ленту, чтобы создать более зацепистую поверхность.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на твердой опоре, например на твёрдой книге, чтобы он стоял самостоятельно и был параллелен поверхности; это облегчит работу на следующих шагах.

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен ощущаться слегка слишком горячим, чтобы его касаться.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовался зазор для открытия.

Вставьте лезвие инструмента под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создал достаточного зазора, нагрейте область сильнее и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или термофен, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим на ощупь.

Никогда не оставляйте фен на одном месте долгое время.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона как можно ближе к краю.

Тяните присоску вверх с постоянным, равномерным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лезвие инструмента в зазор под пластиковой окантовкой экрана.

Убедитесь, что вы вставляете лезвие между пластиковой окантовкой и металлической рамкой. Если вы вставите лезвие между стеклом экрана и пластиковой окантовкой, вы повредите экран.

Водонепроницаемый клей, удерживающий экран, очень прочный; для создания этого начального зазора потребуется значительная сила. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Просуньте медиатор для открытия вокруг нижнего правого угла и вдоль правого ребра iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм и не продавливайте его через неразогретые участки клея, иначе он может соскользнуть и повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Просуньте медиатор для открытия вокруг верхнего правого угла iPhone, чтобы разделить верхний клеевой слой.

Не вставляйте медиатор глубже 3 мм, это может повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Вдоль левого края iPhone расположены деликатные кабели. Не вставляйте здесь медиатор, чтобы не повредить кабели.

Вставьте второй медиатор для открытия в нижний левый угол iPhone.

Одновременно проверните оба медиатора, пока защёлки левого ребра не освободятся.

Прикладывайте крутящий момент постепенно.

Если отделение клея даётся с трудом, повторно нагрейте левый край.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, откидывая дисплей вверх от правой стороны, как переднюю крышку книги.

Не пытайтесь полностью отделить дисплей сейчас — он всё ещё соединён с платой несколькими хрупкими ленточными кабелями.

Подпереть дисплей чем-нибудь, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки по верхнему краю и осторожно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не согнуты.

Удалите винт Y000 длиной 1.2 мм, фиксирующий крышку разъёмов аккумулятора и дисплея.

В ходе этого ремонта следите за каждым винтом и возвращайте его точно на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

Используйте пинцет, чтобы снять крышку разъёмов аккумулятора и дисплея.

Используйте лопатку, чтобы приподнять разъёмы кабелей аккумулятора и OLED‑панели из их гнёзд на плате.

Старайтесь не повредить чёрную силиконовую уплотнительную прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от влаги и пыли.

Немного отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите три винта (крепящие крышку переднего сенсорного блока):

Один PH000 винт длиной 1.4 мм

Один Y000 винт длиной 1.8 мм

Один Y000 винт длиной 1.2 мм

Используйте пинцет, чтобы снять крышку разъёма сборки передних датчиков.

Используйте лопатку, чтобы отсоединить разъём кабеля сборки передних датчиков.

Снимите узел дисплея.

При сборке приостановитесь здесь, если вы хотите заменить водонепроницаемый клей по краям дисплея.

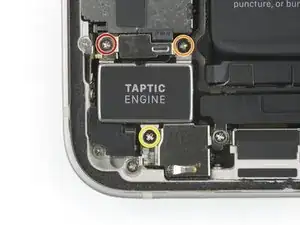

Снимите три винта Phillips (крепящие Taptic Engine):

Один винт длиной 1.5 мм

Один винт длиной 2.1 мм

Один винт длиной 1.9 мм

Используйте пинцет, чтобы снять крепёжную пластину крышки разъёма Taptic Engine.

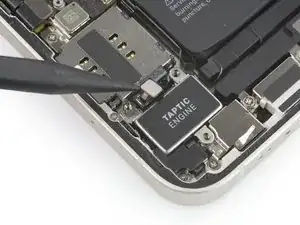

Используйте лопатку, чтобы отсоединить гибкий кабель тактильного двигателя, поддев его и оттянув прямо вверх из разъёма.

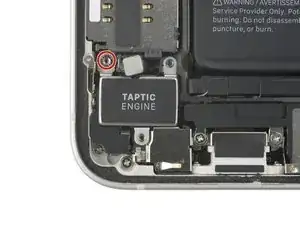

Удалите стойку-винт длиной 3 мм.

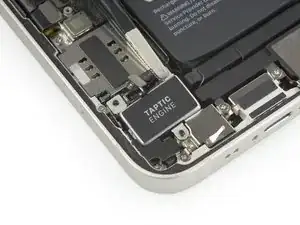

С помощью пинцета извлеките тактильный двигатель.
