Простое решение проблемы с отсутствием питания iPhone 13

Запрос на запуск, и мы видим, что ток поднимается до 1,9 А и остается на этом уровне.

Это короткое замыкание.

Переключите в режим диода (красный зонд на землю), чтобы найти линию с коротким замыканием.

Не увлекайтесь конденсатором, который показывает вам линию с коротким замыканием. Это не означает, что он является причиной короткого замыкания, хотя может ею быть.

Если в любой точке линии есть короткое замыкание, оно есть везде.

Эта линия с коротким замыканием, она очень похожа на нашу линию питания 3PV0 Nand, которая подает питание на чип Nand в каждом телефоне.

Это распространенная линия для короткого замыкания.

Теперь определите, какие из этих компонентов на линии являются причиной короткого замыкания.

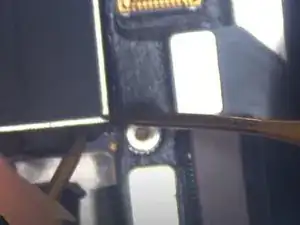

Подключите источник постоянного тока (обратите внимание на направление разъема для 13 на "супе").

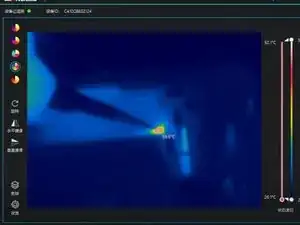

Запрос на запуск и найдите тепло вблизи чипа NAND.

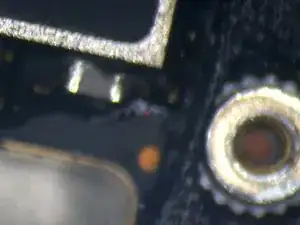

Этот конденсатор является причиной короткого замыкания.

Снимите черное покрытие с короткого замыкания конденсатора.

Проверьте измерение, оно действительно показывает низкое сопротивление к земле.

Самый безопасный способ удалить этот конденсатор — воспользоваться iPad Rehab Short Killer и оторвать этот конденсатор.

Проверьте линию, чтобы убедиться, что короткое замыкание удалено.

Запрос на запуск.

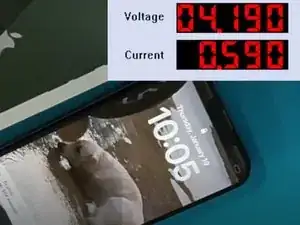

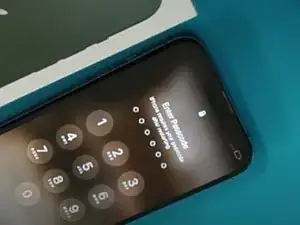

Постоянный ток выглядит нормально, экран загружается с сенсорным управлением.
