Замена нижнего динамика iPhone 13

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пентагранных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит влагозащитные уплотнения iPhone. Имейте запасные уплотнения перед тем, как переходить дальше, или примите меры предосторожности, чтобы избежать контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными расстояниями.

Альтернативно можно приклеить монету к лопате в 3 мм от кончика с помощью ленты.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея на дисплее в их магазине саморемонта.

Если экран iPhone треснул, закрепите дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла в процессе ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно суперклеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на левый или правый край вашего iPhone.

Расположите присоски у нижнего края iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для захвата Anti‑Clamp, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на прочной опоре, например на твёрдой книге, чтобы он держался без рук и располагался параллельно земле; так удобнее работать в следующих шагах.

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен быть слегка чересчур горячим на ощупь.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для открытия.

Вставьте лопатку под пластиковый ободок экрана, когда Anti‑Clamp создаст достаточную щель.

Если Anti‑Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не проворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка чересчур горячим на ощупь.

Никогда не оставляйте фен в одном месте на длительное время.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая самого края стекла.

Тяните присоску вверх с равномерным постоянным усилием, чтобы создать небольшую щель между экраном и рамой.

Вставьте лопатку в щель под пластиковым ободком экрана.

Водонепроницающий клей, удерживающий экран на месте, очень прочный; создание начальной щели требует значительного усилия. Если вам трудно открыть щель, нагрейте больше и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не образуется достаточно щель для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (то, где расположена кнопка питания) в течение 90 секунд или пока экран не станет слегка чересчур горячим на ощупь.

Сдвиньте медиатор для вскрытия вокруг нижнего правого угла iPhone, чтобы отделить клеевой слой.

Продолжайте сдвигать медиатор вверх по правому краю iPhone, пока не достигнете верхнего правого угла.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для касания.

Сдвиньте медиатор для вскрытия вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для касания.

По левому краю iPhone проходят деликатные кабели. Не вставляйте сюда медиатор, чтобы не повредить кабели.

Вставьте второй медиатор для вскрытия в нижний левый угол iPhone.

Поверните оба медиатора одновременно, пока защёлки по левому краю не отпустят.

Прилагайте силу скручивания постепенно.

Если трудно отделить клей, снова нагрейте левый край.

Если вы не сняли присоску, снимите её сейчас.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой логики.

Подоприте дисплей о что‑нибудь, чтобы он оставался приподнятым, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Используйте крестообразную (Phillips) отвёртку, чтобы отвинтить три винта 1,3 мм, фиксирующие крышку разъёмов батареи и дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как зафиксировать дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате логики.

Постарайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти уплотнения обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дисплея.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к неисправимому повреждению.

Снимите три винта, фиксирующие крышку разъёма переднего датчика:

Один винт Phillips 1,7 мм

Один винт Phillips 1,3 мм

Один винт Y000 1,8 мм

Поднимите крышку от центра телефона, пока маленькая защёлка у края телефона не отщёлкнется.

Снимите крышку.

При сборке вставьте защёлку на левом крае в её паз сначала, затем заверните оставшуюся часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного модуля.

Снимите экран.

При сборке на этом этапе сделайте паузу, если вы хотите заменить влагозащитный клей по краям дисплея.

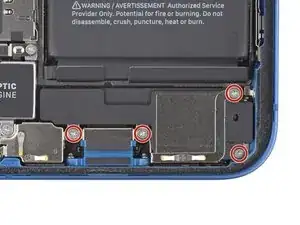

Используйте крестообразную отвёртку, чтобы отвинтить четыре винта 1,7 мм, фиксирующие динамик.

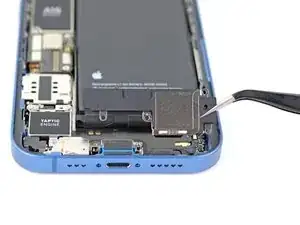

Снимите динамик с iPhone.
