Замена нижнего динамика iPhone 13 mini

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск опасного теплового инцидента, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Перед началом разборки выключите iPhone.

Удалите два винта pentalobe P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте запасные уплотнения до выполнения следующего шага или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если клин вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить клин и предотвратить повреждение.

Отмерьте 3 мм от наконечника и отметьте клин перманентным маркером.

Вы также можете пометить другие углы клина с другими измерениями.

В качестве альтернативы приклейте монету к клину на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Резак для клея для безопасного разрезания клеевого слоя дисплея в их магазине саморемонта.

Если у iPhone треснувший экран, заклейте стекло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм во время ремонта.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не будет держаться на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp просмотрите это руководство.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone — одна на передней панели, другая на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на прочной опоре, например на твердой книге, чтобы он лежал без вашей руки и был параллелен полу; это облегчит работу на следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Для полного руководства по использованию фена просмотрите это руководство.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте клин под пластиковый ободок экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Используйте фен или термофен, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен неподвижно на одном месте в течение продолжительного времени.

Если вы используете одну присоску с ручкой, приложите её к нижнему краю телефона как можно ближе к краю.

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшую щель между экраном и корпусом.

Вставьте клин в щель под пластиковым ободком экрана.

Обязательно вставляйте клин между пластиковым ободком и металлической рамой. Если вставить клин между стеклом экрана и пластиковым ободком, вы повредите экран.

Герметичный клей, удерживающий экран на месте, очень прочен; создание начальной щели требует значительных усилий. Если вам трудно создать щель, нанесите больше тепла и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно места для инструмента.

Используйте фен, чтобы прогреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Просуньте лезвие для вскрытия вокруг правого нижнего угла и вдоль правого края iPhone, разрезая клей, удерживающий дисплей.

Не вводите лезвие глубже 3 мм и не проталкивайте его через неразогретые участки клея, иначе оно может соскользнуть и повредить внутренние компоненты.

Оставьте лезвие в правом верхнем углу перед тем, как продолжить.

Используйте фен, чтобы прогреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Просуньте лезвие для вскрытия вокруг верхнего правого угла iPhone, чтобы отделить верхний слой клея.

Не вводите лезвие глубже 3 мм, так как вы можете повредить верхние датчики.

Оставьте лезвие в левом верхнем углу перед тем, как продолжить.

Используйте фен, чтобы прогреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Вдоль левого края iPhone проходят деликатные кабели. Не вставляйте сюда лезвие, так как вы можете повредить кабели.

Вставьте второе лезвие для вскрытия в левый нижний угол iPhone.

Поверните оба лезвия одновременно, пока защёлки левого края не отпустят.

Приложите скручивающую силу постепенно.

Если вам трудно отделить клей, снова прогрейте левый край.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока: несколько хрупких шлейфов ещё соединяют его с платой логики.

Подоприте дисплей, чтобы он оставался в поднятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не деформированы.

Удалите винт Y000 длиной 1,2 мм, фиксирующий крышку разъёмов батареи и дисплея.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно в то место, откуда был снят, чтобы избежать повреждения iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до того, как вы герметично зафиксируете дисплей. Перед продолжением работы обязательно полностью выключите iPhone.

Используйте пинцет, чтобы снять крышку разъёмов батареи и дисплея.

Используйте лопатку, чтобы поддеть разъёмы кабелей батареи и OLED-панели и отвести их от гнёзд на плате логики.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других соединений платы. Эти уплотнения обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Чтобы снова закрепить защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём совмещён неправильно, контакты могут согнуться и получить необратимое повреждение.

Снимите три винта (крепящие крышку датчиков фронтальной панели):

Один винт PH000 длиной 1,4 мм

Один винт Y000 длиной 1,8 мм

Один винт Y000 длиной 1,2 мм

Используйте пинцет, чтобы снять крышку разъёма переднего сенсорного блока.

Используйте лопатку, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите сборку дисплея.

При сборке остановитесь на этом этапе, если вы хотите заменить водоотталкивающий клей по краям дисплея.

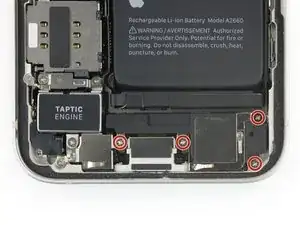

Снимите четыре винта Phillips длиной 1,5 мм, закрепляющие динамик.

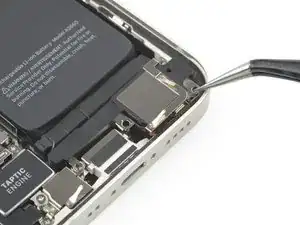

Используйте пинцет, чтобы снять динамик.
