Замена Wi‑Fi модуля iPhone 13
Из‑за системы привязки деталей Apple, ремонт Wi‑Fi на моделях iPhone 12 и новее в течение нескольких лет был невозможен для независимых мастерских. Но теперь REWA Tech нашла прорывное решение. Это первый значительный прорыв в ремонте iPhone со времён выхода iPhone 12. В этом руководстве показано, как выполнить ремонт Wi‑Fi модуля на iPhone 13. Этот метод также применим к моделям iPhone 12 и новее.
Решение для ремонта Wi‑Fi модуля iPhone
Шаг 1
Заклейте камеры защитными стикерами.

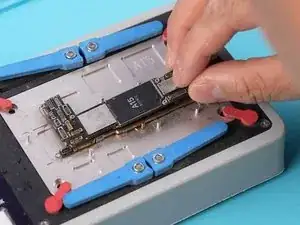

Снимите плату и разделите её.
Шаг 2

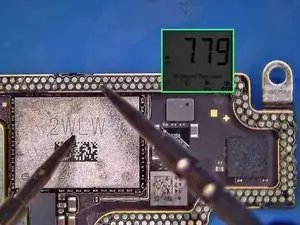

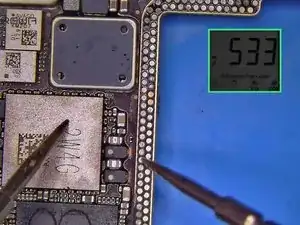

Проверьте цепи, связанные с модулем Wi‑Fi, чтобы убедиться в их исправности.
Шаг 3
Нельзя прочитать серийный номер (SN) Wi‑Fi просто подключив iPhone к программному обеспечению. Поэтому мы извлечём NAND‑чип.

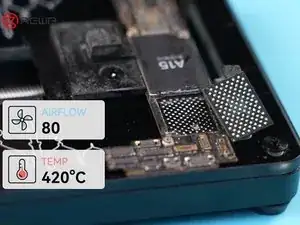

Равномерно нагрейте NAND‑чип горячим воздухом при 420°C и расходе воздуха 80.

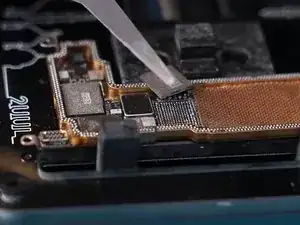

Подденьте NAND‑чип и снимите его.
Нанесите припой‑флюс на контактную площадку NAND‑чипа.

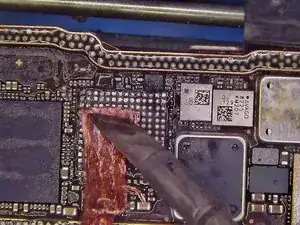

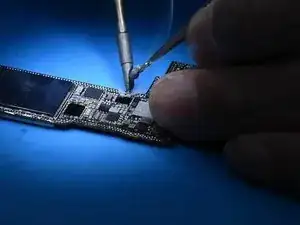

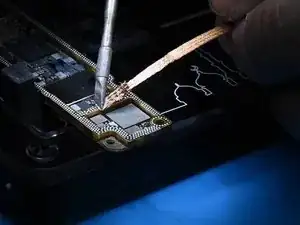

Удалите припой с контактной площадки оплёткой и паяльником.
Шаг 4

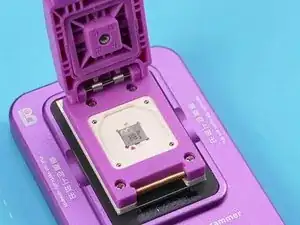

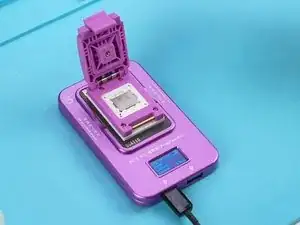

Установите NAND‑чип в программатор Luban.

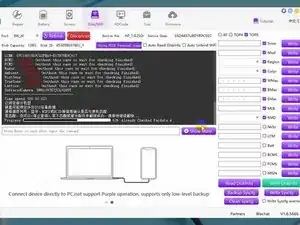

Подключите программатор к ПК и откройте программное обеспечение.
Нажмите «Check Factory Data», чтобы прочитать EcID iPhone.
Считайте EcID с NAND‑чипа.
Шаг 5
Установите новый Wi‑Fi модуль в программатор Luban для записи серийного номера Wi‑Fi.

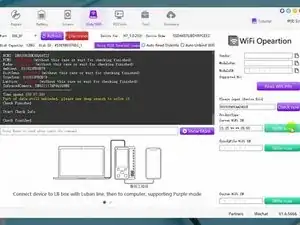

Скопируйте EcID и выберите в меню навигации «WiFi Operations».
Вставьте EcID и нажмите «Check now».
Затем нажмите «Write now».
Серийный номер Wi‑Fi записан в новый Wi‑Fi модуль.
Шаг 6

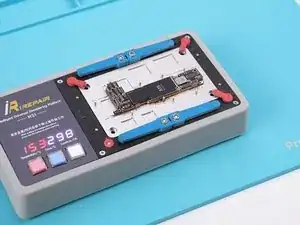

Установите сигнальную плату на оснастку.
Закройте некоторые другие компоненты каптоном для защиты.

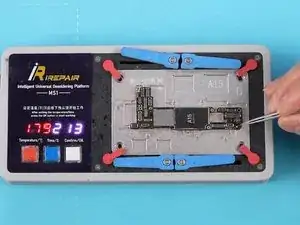

Нагрейте Wi‑Fi модуль горячим воздухом и с помощью лезвия подденьте клеевые края.
Подденьте и снимите Wi‑Fi модуль.
Нанесите припой‑флюс на контактную площадку Wi‑Fi модуля.
Шаг 7
Удалите припой с контактных соединений сигнальной платы.
Удалите припой с контактных соединений логической платы.
Выровняйте новый Wi‑Fi модуль с записанным SN по контактной площадке.

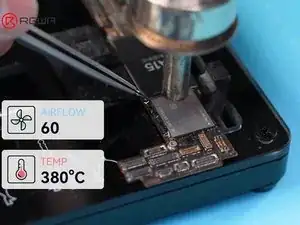

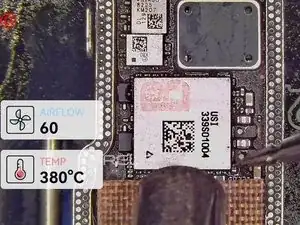

Припаяйте новый Wi‑Fi модуль горячим воздухом при 380°C и расходе воздуха 60.
Шаг 8
Припаяйте NAND‑чип горячим воздухом при 380°C и расходе воздуха 60.
Шаг 9

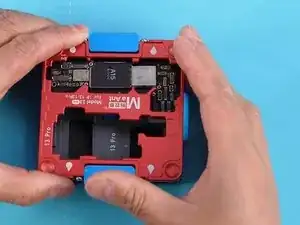

Поместите логическую плату и сигнальную плату в многослойную тестовую оснастку для материнских плат.
Подключите кабель экрана iPhone 13 и кабель питания.
С помощью пинцета замкните контакты для включения питания.

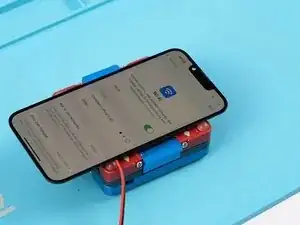

iPhone 13 должен корректно включиться.
Перейдите в настройки и проверьте, восстановлен ли переключатель функции Wi‑Fi.
Шаг 10

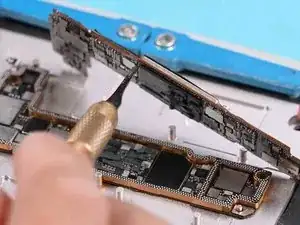

Припаяйте сигнальную плату к логической плате.

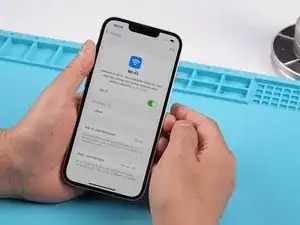

Соберите iPhone 13 и протестируйте функцию Wi‑Fi.
Проверка: Wi‑Fi должен быть восстановлен и корректно подключаться.
