Замена тактильного двигателя (Taptic Engine) iPhone 13 Pro

Предупреждение: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном повреждении.

Выключите iPhone перед началом разборки.

Удалите два пентагональных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Заранее приготовьте запасные уплотнения перед переходом дальше, или избегайте контакта с жидкостями, если вы собираете устройство без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте инструмент постоянным маркером.

Вы также можете отметить другие углы инструмента разными метками.

Альтернативно приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент для разрезания клея дисплея — Adhesive Cutter — в своём магазине Self Repair.

Если у вашего iPhone треснул экран, закрепите ещё не оторвавшиеся осколки и предотвратите травмы, заклеив стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх экрана iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться при ремонте.

Если впоследствии присоска не прилипает, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, вы можете приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве: проверьте это руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски у нижнего края iPhone — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Подпережьте iPhone чем‑то прочным, например твёрдой книгой, чтобы он стоял свободно и параллельно поверхности; это облегчит работу на следующих шагах.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена смотрите в этом руководстве: проверьте это руководство.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте инструмент для поддевания под пластиковую окантовку экрана, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточную щель, прогрейте область сильнее и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие два шага.

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен в одном месте длительное время.

Прикрепите присоску к нижнему краю телефона, избегая самого края стекла.

Тяните присоску вверх с равномерным, сильным нажимом, чтобы создать небольшую щель между экраном и рамкой.

Вставьте инструмент для поддевания в щель под пластиковой окантовкой экрана.

Герметичный клей, удерживающий экран, очень прочный; создание начальной щели требует значительной силы. Если вам трудно создать щель, прогрейте сильнее и осторожно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Используйте фен, чтобы прогреть правый край iPhone (где расположена кнопка питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Просуньте медиатор по нижнему правому углу iPhone, чтобы отделить клей.

Продолжайте водить медиатором вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вставляйте медиатор более чем на 3 мм — вы можете повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением работы.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Просуньте медиатор по верхнему правому углу iPhone, чтобы отделить верхний клей.

Не вставляйте медиатор более чем на 3 мм — вы можете повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением работы.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Вдоль левого края iPhone проходят деликатные кабели. Не вставляйте медиатор здесь, вы можете повредить кабели.

Вставьте второй медиатор в нижний левый угол iPhone.

Одновременно проверните оба медиатора, пока защёлки по левому краю не отщелкнутся.

Прилагайте вращающее усилие постепенно.

Если трудно отделить клей, снова нагрейте левый край.

Снимите присоску с экрана.

Поверните iPhone так, чтобы правый край был обращён к Вам.

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подприте дисплей, чтобы он оставался под углом, пока вы работаете с телефоном.

При обратной сборке поместите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Используйте отвертку Y000, чтобы выкрутить три винта 1,3 мм, фиксирующие крышку разъёма аккумулятора.

На протяжении всего ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

Во время обратной сборки это хорошее место, чтобы включить iPhone и проверить все функции перед окончательной установкой дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

Снимите крышку разъёма аккумулятора.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём аккумулятора из его гнезда на плате.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов платы. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём дисплея из его гнезда на плате.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте отвертку Y000, чтобы выкрутить два винта 1,1 мм с крышки разъёма фронтального датчика.

Используйте крестовую отвертку, чтобы выкрутить оставшиеся два винта с крышки:

Один винт 1,5 мм

Один винт 1,8 мм

Снимите крышку разъёма фронтального датчика.

Используйте заострённый конец лопатки, чтобы отключить разъём кабеля переднего сенсорного блока.

Снимите экран.

При обратной сборке приостановитесь здесь, если вы хотите заменить водонепроницаемый клей по краям дисплея.

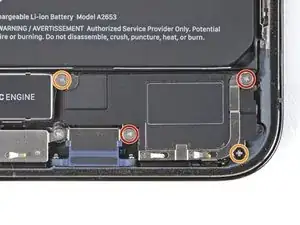

Используйте крестовую отвертку, чтобы выкрутить четыре винта 1,5 мм, фиксирующие громкоговоритель:

Два винта с более крупной шляпкой

Два винта с более мелкой шляпкой

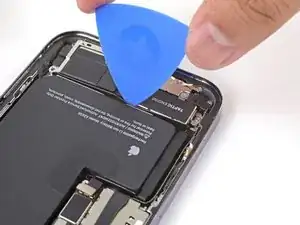

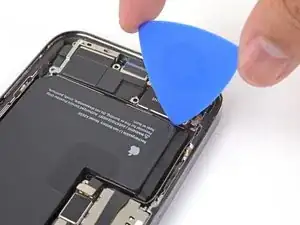

Просуньте медиатор между верхним краем тактильного двигателя и полосой с клеевой подложкой.

Снимите громкоговоритель.

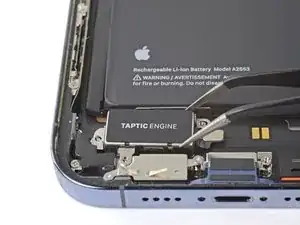

Подденьте заострённым концом лопатки и отсоедините кабель тактильного двигателя.

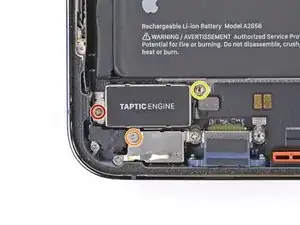

Отверткой Phillips отвинтите два винта, фиксирующие тактильный двигатель:

Один винт 1.8 мм

Один винт 2.1 мм

Отверткой для стойки удалите стойковый винт 2.8 мм, фиксирующий тактильный двигатель.

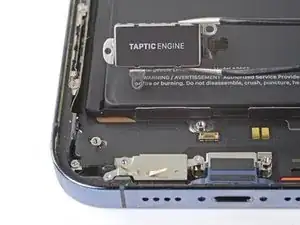

Снимите тактильный двигатель.
