Замена аккумулятора iPhone 13

Внимание: Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Удалите два винта типа pentalobe P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения перед продолжением после этого шага или избегайте попадания жидкости при повторной сборке, если вы не заменяете уплотнения.

Если вставить инструмент для поддевания слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от наконечника и отметьте инструмент для поддевания перманентным маркером.

Вы также можете пометить другие углы инструмента разными расстояниями.

Альтернативно приклейте монету к инструменту на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клейкого слоя дисплея в своём магазине для самостоятельного ремонта.

Если экран iPhone треснул, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

Наклейте полосы прозрачной упаковочной ленты с перекрытием на экран iPhone до полного покрытия лицевой стороны.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отвалиться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированную) в рукоятку и поднимайте экран с её помощью.

Если ничего не помогает, можно суперклеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в руководстве по ссылке.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надежной фиксации Anti‑Clamp, можно использовать ленту, чтобы сделать поверхность более шершавой.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Поддержите iPhone на устойчивой опоре, например на твердой книжке, чтобы он стоял без участия рук и был параллелен поверхности; это упростит работу на следующих шагах.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен стать слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена смотрите в руководстве по ссылке.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Вставьте инструмент для поддевания под пластиковую рамку экрана, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте участок сильнее и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не оставляйте фен надолго в одной точке.

Если вы используете одиночную присоску, разместите её у нижнего края телефона, избегая самого края стекла.

Используйте фен, чтобы нагреть правый край iPhone (ребро с кнопкой питания) в течение 90 секунд или пока экран не станет немного слишком горячим для прикосновения.

Проведите медиатором вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте вести медиатор вверх по правому краю iPhone, пока не достигнете верхнего правого угла.

Не вставляйте медиатор глубже 3 мм — вы можете повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет немного слишком горячим для прикосновения.

Проведите медиатором вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте медиатор глубже 3 мм — вы можете повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет немного слишком горячим для прикосновения.

Вдоль левого края iPhone находятся деликатные кабели. Не вставляйте здесь медиатор, так как вы можете повредить кабели.

Вставьте второй медиатор в нижний левый угол iPhone.

Одновременно вращайте оба медиатора, пока защелки левого края не отпустятся.

Прикладывайте скручивающее усилие постепенно.

Если у вас возникают трудности с отделением клея, повторно нагрейте левый край.

Если вы не сняли рукоятку-присоску, снимите её сейчас.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, откинув дисплей вверх с правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подоприте дисплей о чём-нибудь, чтобы он оставался поднятым, пока вы работаете с телефоном.

При повторной сборке установите дисплей на место, совместите защёлки по верхнему краю и осторожно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не деформированы.

Используйте крестовую отвертку, чтобы вынуть три винта 1.3 мм, удерживающие крышку разъёма батареи и дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При повторной сборке это хорошее время включить iPhone и проверить все функции перед тем, как плотно закрыть дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку.

Используйте пика или чистый ноготь, чтобы поддеть разъём батареи и отстегнуть его от гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте пика или ноготь, чтобы отключить разъём кабеля дисплея.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём установлен неправильно, контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите три винта, удерживающие крышку разъёма переднего датчика:

Один крестовый винт 1.7 мм

Один крестовый винт 1.3 мм

Один винт Y000 1.8 мм

Откиньте крышку вверх от центра телефона, пока маленькая защёлка у края телефона не отстегнется.

Снимите крышку.

При повторной сборке вставьте защёлку на левой кромке в её слот первой, затем закиньте остальную часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите экран.

При обратной сборке остановитесь на этом этапе, если хотите заменить водозащитный клей по краям дисплея.

Отвинтите четыре винта 1.7 мм крестовой отверткой, фиксирующие динамик.

Снимите динамик с iPhone.

Батарея приклеена к задней крышке четырьмя лентами растягивающегося клея — две по нижнему краю батареи и две по верхнему краю.

Каждая лента имеет чёрную тяговую вкладку на конце, слабо приклеенную к краю батареи.

В следующих шагах вы будете тянуть каждую вкладку, чтобы медленно растянуть клей под батареей. Эти ленты «команд-стреп» теряют сцепление при растяжении, поэтому батарею можно легко извлечь.

Если ленты порвутся, не паникуйте! Они не всегда работают как задумано. Читайте дальше советы по удалению сломанных лент.

Внимание: не протыкайте батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

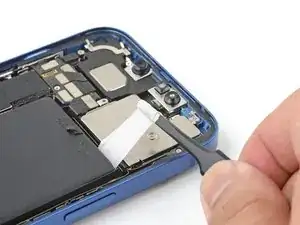

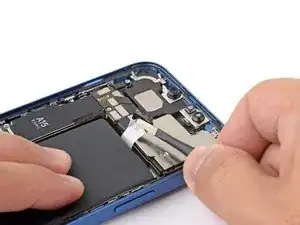

Используйте плоский конец лопатки, чтобы аккуратно приподнять край тяговой вкладки верхней правой ленты клея, чтобы можно было схватить её тупыми пинцетами.

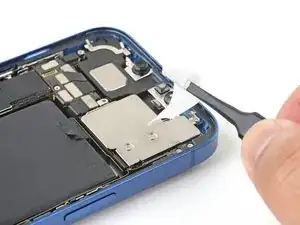

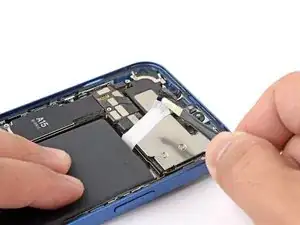

Отделите тяговую вкладку от верхнего края батареи, потянув её вниз.

Повторите для верхней левой тяговой вкладки батареи.

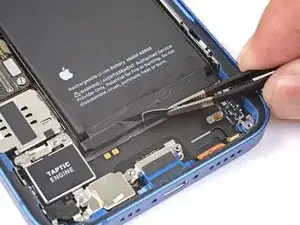

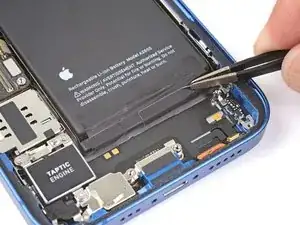

Отделите две оставшиеся тяговые вкладки лент клея от нижнего края батареи, приподняв их.

Опционально: наклоните нижнюю часть телефона вверх и нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) на нижний край батареи, подождите минуту. Это поможет размягчить клей, особенно если телефон старый.

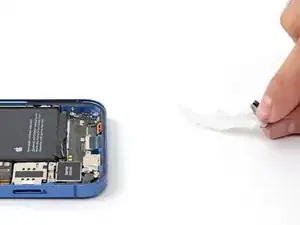

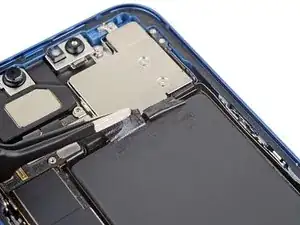

Схватите нижнюю правую тяговую вкладку пальцами и медленно тяните её от батареи в направлении низа iPhone.

Тяните достаточно сильно, чтобы сохранить натяжение на ленте, но не применяйте силу. Дайте ленте достаточно времени, чтобы растянуться и отклеиться от под батареей.

Не нажимайте на батарею. Держите iPhone крепко за боковые стороны.

Держите ленту ровной и без складок. Старайтесь тянуть равномерно по всей ширине ленты, а не в основном по центру или с одной стороны.

Тяните под низким углом, чтобы лента не зацепилась за край батареи.

Если лента клея оборвётся, постарайтесь достать её пальцами или тупыми пинцетами и продолжайте тянуть — но не поддёргивайте под батарею.

Если какие-либо ленты клея оторвутся и останутся под батареей, и их нельзя извлечь, попробуйте удалить остальные ленты, а затем действуйте, как описано ниже.

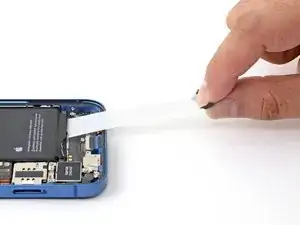

Схватите нижнюю левую тяговую вкладку пальцами и тяните её от батареи в направлении низа iPhone.

Следуйте той же процедуре, что и с предыдущей лентой: не нажимайте на батарею, держите ленту ровной и без складок, тяните под низким углом.

Если лента клея оборвётся, постарайтесь достать её пальцами или тупыми пинцетами и продолжайте тянуть — но не поддёргивайте под батарею.

Если лента оторвётся и останется под батареей и её нельзя извлечь, продолжайте следующий шаг.

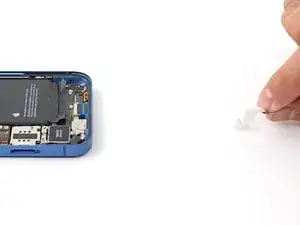

Вы можете обернуть тяговые вкладки вокруг кончиков тупых пинцетов, чтобы удобнее было вытянуть ленту:

Возьмите тупые пинцеты и захватите всю ширину тяговой вкладки.

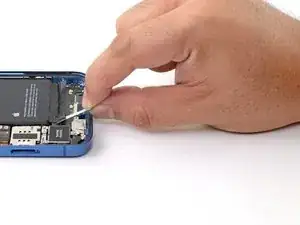

Обмотайте вкладку и ленту вокруг концов пинцетов.

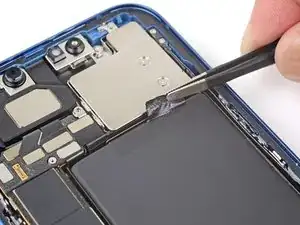

Используя ту же процедуру, что и ранее, потяните за верхнюю правую вкладку, чтобы растянуть и извлечь ленту клея. Старайтесь не зацепить ленту ни за что.

Легко положите два пальца в центре батареи, чтобы предотвратить её резкое выскальзывание при удалении последней ленты клея.

Не нажимайте на батарею чрезмерной силой.

Используйте тупые пинцеты, чтобы потянуть и растянуть оставшуюся вкладку и удалить последнюю ленту клея, удерживающую батарею.

Если вы успешно сняли все ленты клея, пропустите следующий шаг.

В противном случае, продолжайте со следующим шагом ниже.

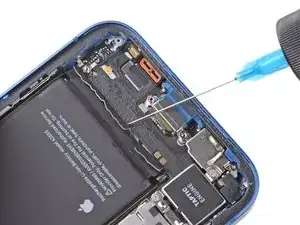

Если аккумулятор по‑прежнему трудно извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) под край аккумулятора в месте повреждённой клеевой полосы(полос).

Наклоните телефон, чтобы изопропиловый спирт мог стечь к клеевой полосе.

Подождите около одной минуты, чтобы спиртовой раствор ослабил клей.

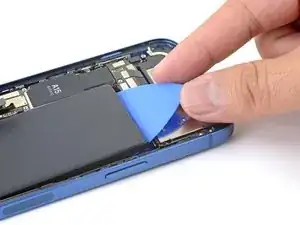

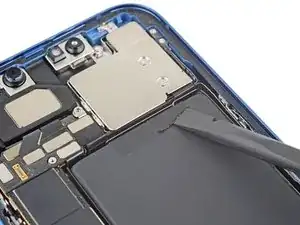

Используйте пластиковую лопатку для вскрытия или плоский конец лопатки‑поддёма, чтобы аккуратно приподнять аккумулятор.

Нельзя пытаться рычажить аккумулятор силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор вашим монтажным инструментом.

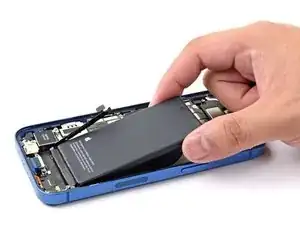

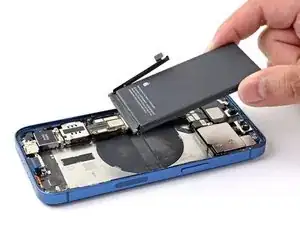

Удалите аккумулятор из iPhone.

Если внутри телефона остался спиртовой раствор, аккуратно протрите его кофейным фильтром или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если к новому аккумулятору не были заранее приклеены клейкие полосы, обратитесь к этому руководству для помощи по замене клеевых полос.

После сборки выполните принудительную перезагрузку. Это может предотвратить ряд проблем и упростить диагностику.
