iPhone 13 Pro Полный список микросхем
Нам не удалось поместить все идентификаторы микросхем в разборке iPhone 13 Pro. Поэтому, если Вам нужно больше деталей, вот более подробный обзор микросхем на плате логики iPhone 13 Pro.
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад в этот материал!

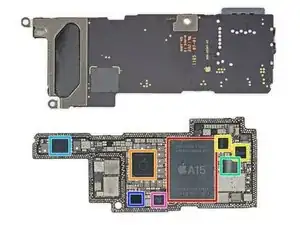

Шаг 1
Плата логики, сторона 1:
Apple APL1W07 A15 Bionic SoC, вместе с, вероятно, 6 ГБ оперативной памяти SK Hynix LPDDR4X SDRAM
Apple APL1098 микросхема управления питанием
Apple 338S00762-A1 микросхема управления питанием
STMicroelectronics STB601A05 микросхема управления питанием
Apple 338S00770-B0 микросхема управления питанием
Texas Instruments TPS65657B0 микросхема управления питанием для дисплея
NXP Semiconductor CBTL1616A0 мультиплексор портов дисплея

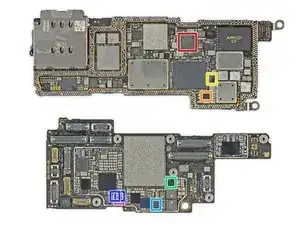

Шаг 2
Плата логики, сторона 1 (прод.):
Texas Instruments CD3710A1 драйвер массива VCSEL
Texas Instruments USB 2.0 двойной репитер
ON Semiconductor преобразователь DC-DC
Возможно, микросхема управления питанием NXP Semiconductor
Возможно, ключ нагрузки NXP Semiconductor

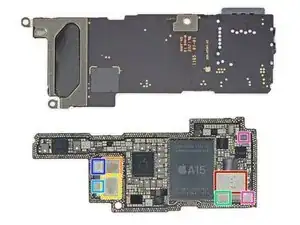

Шаг 3
Плата логики, сторона 1 (прод.):
Apple/USI U1 чип ультраширокополосной связи
Skyworks SKY58271-19 модуль фронтэнда
Skyworks SKY58276-17 модуль фронтэнда
Вероятно, Broadcom AFEM-8225 модуль фронтэнда
Вероятно, Skyworks SKY59723 модуль усилителя мощности
Вероятно, Murata 141 модуль RF-переключателя
Вероятно, фильтры Broadcom

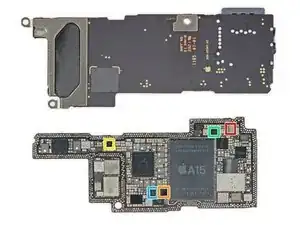

Шаг 4
Плата логики, сторона 1 (прод.):
Alps HSCDTD00xA электронный компас
Шаг 5
Плата логики, стороны 2 и 3:
128 ГБ NAND-памяти Kioxia
STMicroelectronics ST33Jxxx защищённый микроконтроллер с eSIM
Возможно, Apple/Cirrus Logic 338S00817 аудиопроцессор
Apple/Cirrus Logic 338S00739 аудиокодек
Apple/Cirrus Logic 338S00537 усилитель аудио
Broadcom BCM59365 приёмник беспроводной зарядки
Вероятно, драйвер тактильной отдачи от Analog Devices

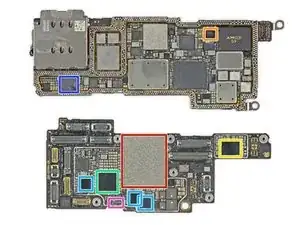

Шаг 6
Плата логики, стороны 2 и 3 (прод.):
Qualcomm PMX60 микросхема управления питанием
Apple 338S00616 микросхема управления питанием
Texas Instruments LM3567A1 драйвер светодиодной вспышки
ON Semiconductor преобразователь DC-DC
Вероятно, преобразователь DC-DC от STMicroelectronics
Nexperia 74AVC1T45 трёхсостоянийный преобразователь/трансивер уровней напряжения
Nexperia LSF0101 1-битный двунаправленный преобразователь уровней напряжения

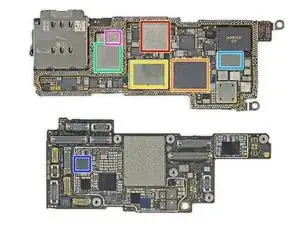

Шаг 7
Плата логики, стороны 2 и 3 (прод.):
USI 339S00761 модуль Wi‑Fi/Bluetooth
Qualcomm SDX60M модем 5G
Возможно, Qualcomm SDR868 5G RF‑трансивер
Broadcom AFEM-8215 модуль фронтэнда
Возможно, Skyworks SKY53838-17 модуль фронтэнда
NXP Semiconductor SN210V контроллер NFC с защищённым элементом
Вероятно, Skyworks SKY57217 модуль усилителя мощности

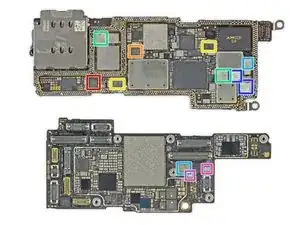

Шаг 8
Плата логики, стороны 2 и 3 (прод.):
Qualcomm QET510 трекер огибающей
Qualcomm QET5100 трекер огибающей
Вероятно, трекер огибающей от Qorvo
Вероятно, Skyworks SKY514xx модуль RF‑переключателя
Вероятно, RF‑переключатель Skyworks
Вероятно, модуль антенн‑переключателя Murata
Переключатель подстройки антенны

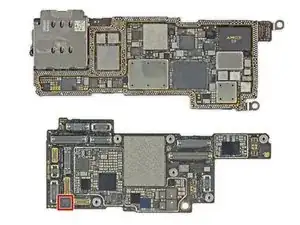

Шаг 9
Плата логики, стороны 2 и 3 (прод.):
Bosch Sensortec 6‑осевой акселерометр/гироскоп
