Замена аккумулятора iPhone 13 mini

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Выключите iPhone перед началом разборки.

Снимите два винта P2 с насечкой в виде пятиконечной звезды длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте заменяемые уплотнения до выполнения дальнейших шагов или избегайте контакта с жидкостями, если собираетесь собрать iPhone без замены уплотнений.

Если вставить слишком глубоко, ломтик для вскрытия может повредить устройство. Выполните этот шаг, чтобы разметить ломик и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте ломик перманентным маркером.

Вы также можете отметить другие углы ломика с разными измерениями.

В качестве альтернативы приклейте монету к ломику на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в их магазине саморемонта.

Если на iPhone треснул экран, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите полосы прозрачной упаковочной ленты внахлёст на экран iPhone до полного покрытия лицевой поверхности.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, отпадающих во время ремонта.

Если присоска не держится на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве: check out this guide.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну на лицевой стороне и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может зацепиться, можно использовать ленту для создания более шероховатой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подоприте iPhone чем-то прочным, например твёрдой книгой, чтобы он устойчиво лежал без рук и был параллелен поверхности — так с ним удобнее работать на следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена смотрите в этом руководстве: check out this guide.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для вскрытия.

Вставьте ломик под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточную щель.

Если Anti-Clamp не создаёт достаточной щели, добавьте нагрева в область и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не будет слегка слишком горячим для прикосновения.

Никогда не оставляйте фен в одной точке на длительное время.

Если вы используете одну присоску, прикрепите её к нижнему краю телефона как можно ближе к краю.

Поднимите присоску, оказывая сильное, постоянное давление, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте пластиковую лопатку в зазор под пластиковой окантовкой экрана.

Убедитесь, что лопатка вставлена между пластиковой окантовкой и металлической рамкой. Если вы вставите лопатку между стеклянным экраном и пластиковой окантовкой, вы повредите экран.

Герметизирующий клей, удерживающий экран на месте, очень прочный; создание этого начального зазора требует значительного усилия. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для инструмента.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой по правому нижнему углу и вдоль правого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лопатку глубже 3 мм и не проталкивайте её через неразогретые участки клея, иначе инструмент может соскользнуть и повредить внутренние компоненты.

Оставьте лопатку в правом верхнем углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой вокруг правого верхнего угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить верхние датчики.

Оставьте лопатку в левом верхнем углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Вдоль левого края iPhone проходят тонкие кабели. Не вставляйте здесь лопатку, вы можете повредить кабели.

Вставьте вторую лопатку в левый нижний угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Прикладывайте вращающее усилие постепенно.

Если вам трудно отделить клей, снова нагрейте левый край.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отсоединять дисплей — несколько тонких ленточных кабелей всё ещё соединяют его с платой логики.

Подпереть дисплей о чём‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке уложите дисплей на место, выровняйте защёлки по верхнему краю и осторожно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите винт Y000 длиной 1,2 мм, фиксирующий крышку разъёмов батареи и дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

С помощью пинцета снимите крышку разъёмов батареи и дисплея.

С помощью лопатки подденьте разъёмы кабелей батареи и OLED-панели, чтобы приподнять их из гнёзд на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Чтобы снова присоединить такие защёлкивающиеся разъёмы, аккуратно сопоставьте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неверном совмещении контакты могут погнуться и получить необратимые повреждения.

Удалите три винта (крепящие крышку переднего сенсорного модуля):

Один винт PH000 длиной 1,4 мм

Один винт Y000 длиной 1,8 мм

Один винт Y000 длиной 1,2 мм

С помощью пинцета снимите крышку разъёма переднего сенсорного модуля.

С помощью лопатки отключите разъём кабеля переднего сенсорного модуля.

Снимите узел дисплея.

При обратной сборке остановитесь здесь, если хотите заменить водонепроницающий клей по краям дисплея.

Удалите четыре крестообразных винта длиной 1,5 мм, фиксирующих динамик.

С помощью пинцета извлеките динамик.

Аккумулятор приклеен к задней крышке тремя полосками растягивающегося клея — двумя по нижнему краю аккумулятора и одной по верхнему краю.

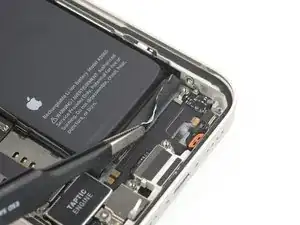

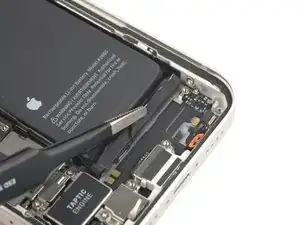

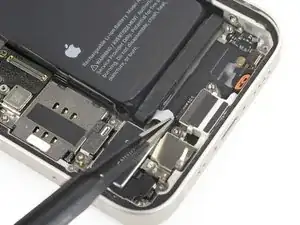

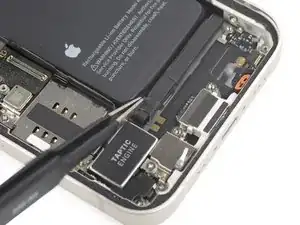

Отогните первую тянущуюся вкладку клея, чтобы отклеить её от нижнего края аккумулятора.

Не протыкайте аккумулятор острыми инструментами. Проколотая батарея может протечь токсичными химическими веществами или загореться.

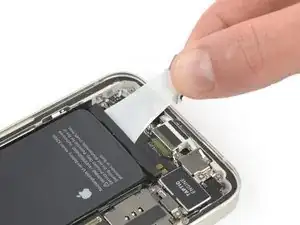

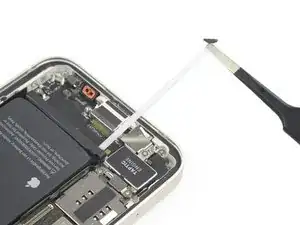

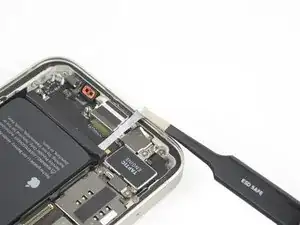

Возьмите первую тянущую вкладку пинцетом или пальцами и медленно потяните её от аккумулятора в направлении нижней части iPhone 13 mini.

Тяните достаточно сильно, чтобы сохранить натяжение полоски, но не насильно. Дайте ей время растянуться и отклеиться из-под аккумулятора.

Не нажимайте на аккумулятор. Держите iPhone крепко за боковые стороны.

Держите полоску ровной и без складок. Старайтесь тянуть равномерно за всю полоску, а не в основном посередине или с одной стороны.

Тяните под небольшим углом, чтобы полоска не зацепилась за край аккумулятора.

Если полоска клея оторвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддёргивайте под аккумулятор.

Если какие-либо полоски клея оторвались под аккумулятором и не поддаются извлечению, попытайтесь удалить остальные полоски, затем продолжайте, как описано ниже.

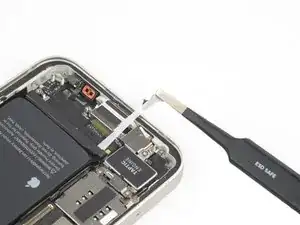

Возьмите широкую тянущую вкладку тупоконечным пинцетом и медленно потяните её от аккумулятора в направлении нижней части iPhone.

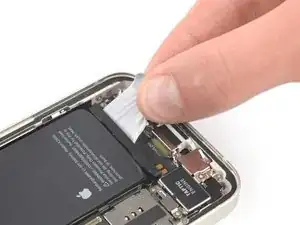

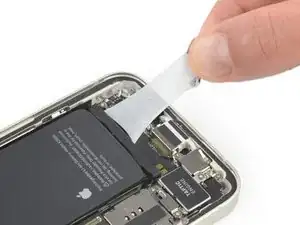

Возьмите вторую тянущую вкладку пальцами и потяните её от аккумулятора в направлении нижней части iPhone.

Действуйте так же, как с предыдущей полоской: не нажимайте на аккумулятор, держите полоску ровной и без складок, тяните под небольшим углом.

Если полоска клея оторвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддёргивайте под аккумулятор.

Если полоска оторвалась под аккумулятором и не поддаётся извлечению, переходите к следующему шагу.

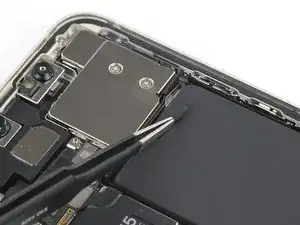

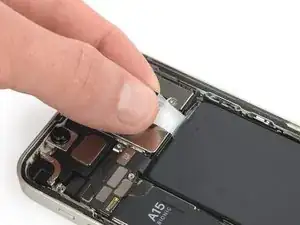

Возьмите тянущую вкладку вверху пинцетом и медленно потяните её от аккумулятора в направлении верхней части iPhone.

Используя ту же процедуру, что и ранее, потяните оставшуюся вкладку, чтобы растянуть и удалить оставшуюся полоску клея, удерживающую аккумулятор. Старайтесь не зацепить полоску клея ни за что.

Если полоска клея оторвалась под аккумулятором и не поддаётся извлечению, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора в районе оторвавшейся полоски(ок).

Подождите около одной минуты, чтобы спирт ослабил клей.

Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь выдёргивать аккумулятор с помощью рычага силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не протыкайте аккумулятор инструментом для поддёма.

Снимите аккумулятор.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Используйте это руководство, чтобы установить новые клейкие полоски для аккумулятора.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.
