Замена системной платы iPhone 16 Pro

Разрядите аккумулятор телефона ниже 25 %, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и одну из кнопок громкости, затем проведите для выключения телефона.

Если экран или задняя панель сильно повреждены, наклейте перекрывающиеся полоски упаковочной ленты поверх стекла, чтобы защитить себя и облегчить разборку.

Убедитесь, что около нижнего края есть ровный участок, достаточный для надёжного сцепления присоски.

Если вставить открывалку слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить открывалку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте открывалку перманентным маркером.

Вы можете также отметить другие углы открывалки разными значениями.

Кроме того, можно прикрепить монету к открывалке на расстоянии 3 мм от кончика.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,4 мм по бокам порта USB-C.

Приложите нагретый iOpener к нижнему краю задней панели на две минуты.

Также можно использовать фен или тепловую пушку, чтобы нагреть нижний край задней панели до ощущения тепла при прикосновении.

Следите за тем, чтобы не перегреть телефон — аккумулятор чувствителен к перегреву.

Прикрепите присоску к нижнему краю задней панели, над портом USB-C.

Сильным и ровным усилием потяните за присоску, чтобы образовался зазор между задней панелью и рамкой.

Вставьте кончик открывалки в зазор.

Когда будете разрезать клей, фиксирующий заднюю панель, в следующих шагах, будьте осторожны в следующих местах:

Рядом с кнопкой увеличения громкости проходит хрупкий кабель, соединяющий заднюю панель с телефоном. Не вставляйте в это место открывалку, чтобы не повредить кабель.

По периметру телефона расположено несколько пружинных контактов. Будьте особенно осторожны и не вставляйте открывалку глубже, чем указано на каждом шаге, чтобы не погнуть контакты.

Если повредите пружинные контакты, аккуратно согните их обратно лопаткой или открывалкой так, чтобы они совпадали с золотыми контактными площадками на задней панели.

Не вставляйте открывалку глубже чем на 5 мм в нижнем крае, чтобы не повредить пружинный контакт.

Перемещайте открывалку туда и обратно по нижнему краю, чтобы отделить клей.

Оставьте открывалку вставленной в нижнем правом углу, чтобы клей не схватился обратно.

Нагрейте правый край задней панели до ощущения тепла при прикосновении.

Проведите открывалкой по нижнему правому углу и наполовину вверх по правому краю, или до тех пор, пока не почувствуете жесткое препятствие — зажима, фиксирующего заднюю панель.

Не разрезайте рядом с кнопками громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте открывалку вставленной, чтобы клей не схватился обратно.

Нагрейте левый край задней панели до ощущения тепла при прикосновении.

Вставьте вторую открывалку в нижний край.

Проведите второй открывалкой по нижнему левому углу и вдоль левого края экрана, чтобы отделить клей и освободить металлические зажимы.

Вы услышите и почувствуете щелчки, когда открывалка пройдёт мимо зажимов.

Оставьте эту открывалку в верхнем левом углу, чтобы клей не схватился обратно.

Нагрейте верхний край задней панели, включая область вокруг кнопок громкости, до ощущения тепла при прикосновении.

Не вставляйте открывалку глубже чем на 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите открывалкой по верхнему краю и вокруг верхнего правого угла до кнопки увеличения громкости, чтобы отделить клей.

Вы услышите и почувствуете щелчки при освобождении двух верхних зажимов.

Не пытайтесь полностью снять заднее стекло — оно всё ещё закреплено гибким кабелем. Выполните следующие шаги, чтобы аккуратно его отсоединить.

Если заднее стекло не открывается легко, не применяйте усилие — пройдитесь по периметру инструментом, чтобы проверить, не осталось ли участков клея или защёлок.

Возможно, потребуется немного приподнять заднее стекло перед тем, как открыть его, чтобы полностью освободить защёлки.

Аккуратно распахните заднее стекло в сторону кнопок громкости.

Поддержите заднее стекло чистым прочным предметом, например, небольшой коробкой, чтобы не нагружать кабель.

Удалите инструменты для вскрытия.

Рекомендуется использовать полимидную плёнку, чтобы защитить объективы тыльной камеры во время работы внутри телефона. Не надавливайте на объективы, чтобы не повредить хрупкие стабилизаторы.

Используйте отвёртку Tri-point Y000, чтобы выкрутить три винта, крепящих нижнюю крышку разъёмов:

Два винта длиной 1,2 мм

Один винт длиной 1,0 мм

Используя пинцет или пальцы, снимите и удалите нижнюю крышку разъёмов.

Кончиком лопатки подденьте и отсоедините разъём батареи с защёлкой.

Используйте отвёртку Tri-point Y000, чтобы выкрутить четыре винта, крепящих верхнюю крышку разъёмов:

Два винта длиной 1,0 мм

Один винт длиной 1,2 мм

Один винт длиной 1,6 мм

Используя пинцет или пальцы, снимите и удалите верхнюю крышку разъёмов.

Кончиком лопатки подденьте и отсоедините разъём с защёлкой заднего стекла.

Поднимите заднее стекло с рамы и снимите его.

Антенна 5G mmWave установлена только в iPhone 16 Pro, продаваемых в США и Пуэрто-Рико (модель A3083). Для всех остальных моделей пропустите следующие четыре шага.

Кончиком лопатки подденьте и отсоедините разъёмы динамика-приёмника и антенны 5G mmWave, расположенные в правом верхнем углу платы.

Используйте отвёртку Phillips, чтобы выкрутить шесть винтов, крепящих динамик-приёмник:

Три винта длиной 1,2 мм

Два винта длиной 1,8 мм

Один винт длиной 1,7 мм

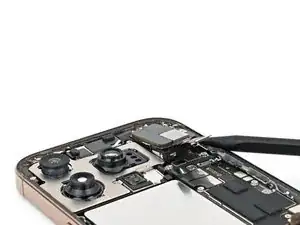

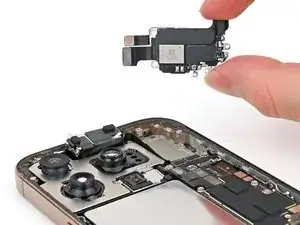

Вставьте кончик лопатки в правый нижний угол динамика-приёмника и подденьте его, чтобы снять.

Рядом с верхним краем может ощущаться сопротивление — там уплотнительное кольцо герметично прилегает к раме. Аккуратно вытяните динамик, чтобы разгерметизировать соединение.

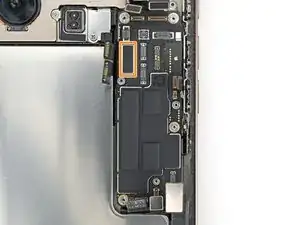

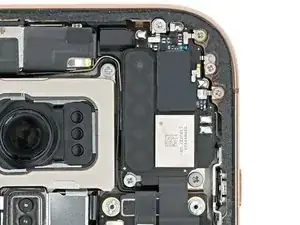

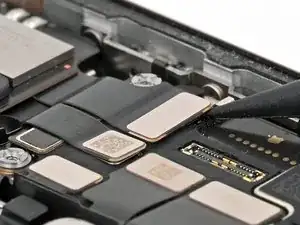

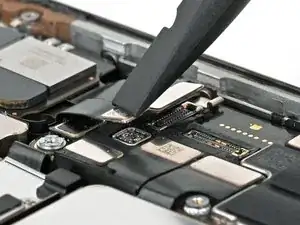

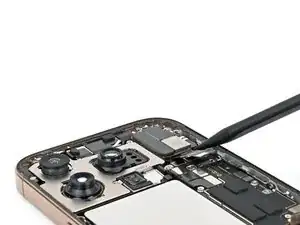

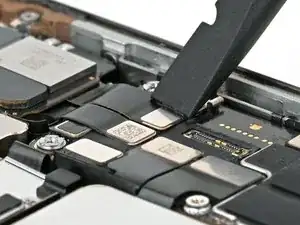

Используйте лопатку, чтобы поддеть и отсоединить разъёмы с защёлкой с верхней части платы:

Семь серебристых разъёмов

Три чёрных разъёма

Один из чёрных разъёмов находится под двумя серебристыми разъёмами на левом краю платы.

Винты-гайки лучше всего выкручивать специальной отвёрткой или битой для винтов-гаек. В крайнем случае можно использовать маленькую плоскую отвёртку, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

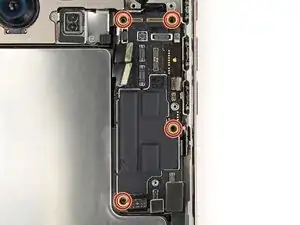

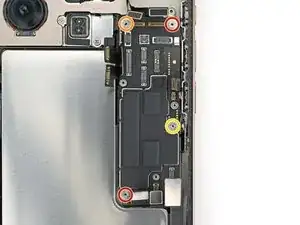

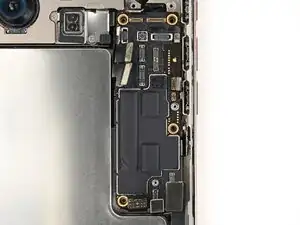

Используйте отвёртку для винтов-гаек, чтобы выкрутить четыре винта, крепящих плату:

Два винта длиной 4,5 мм

Один винт длиной 3,4 мм

Один винт длиной 4,2 мм

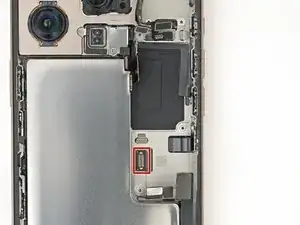

На этом изображении показан разъём дисплея под платой после её снятия. Следующие два шага демонстрируют, как отключить этот разъём от платы.

Перед продолжением извлеките лоток для SIM-карты, если он есть.

У моделей iPhone для США (A3084) отсутствует лоток для SIM-карты.

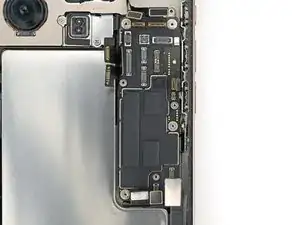

Перед продолжением убедитесь, что все разъёмы отключены от верхней части платы.

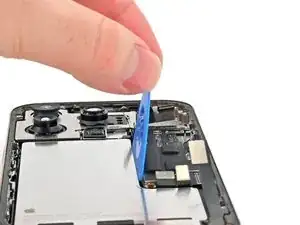

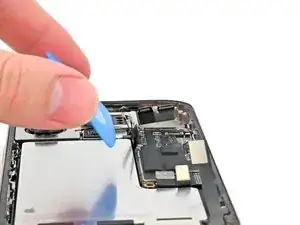

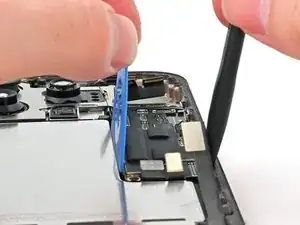

Вставьте плоский край инструмента для вскрытия между батареей и платой. Зафиксируйте инструмент пальцами.

Пока не снимайте плату. С нижней стороны всё ещё подключён кабель.

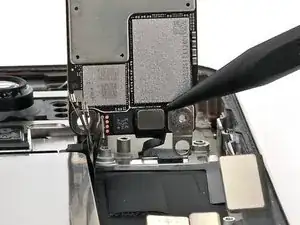

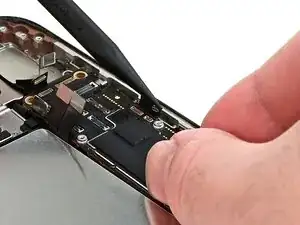

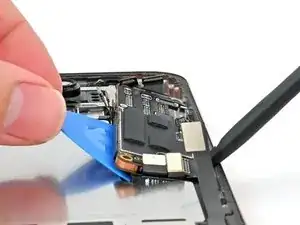

Вставьте плоский конец лопатки под правый край платы.

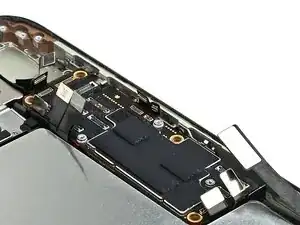

Аккуратно подденьте лопаткой и инструментом для вскрытия, чтобы приподнять плату и отключить разъём экрана.

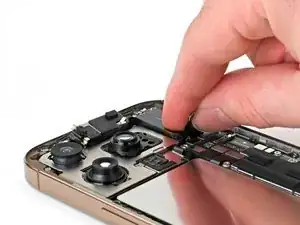

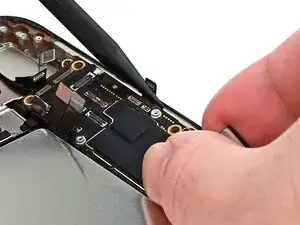

Возьмитесь за нижний край платы, поднимите её вверх к верхней части телефона и удерживайте вертикально.

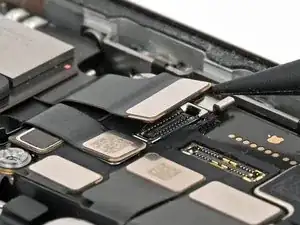

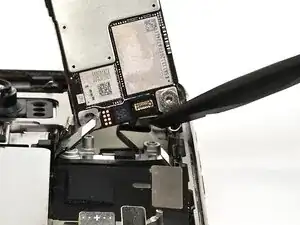

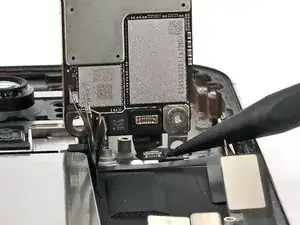

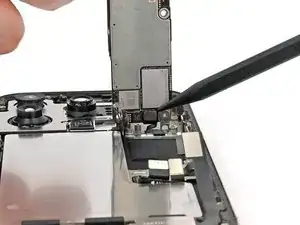

Кончиком лопатки подденьте и отсоедините разъём переднего датчика с нижней стороны платы.

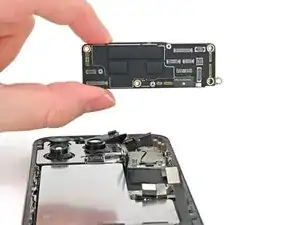

Извлеките плату.

Удерживайте плату над телефоном так, чтобы разъём на нижней стороне платы был близко к кабелю переднего датчика.

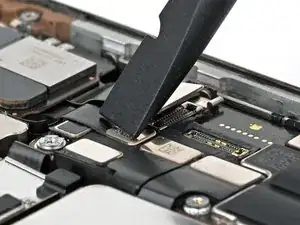

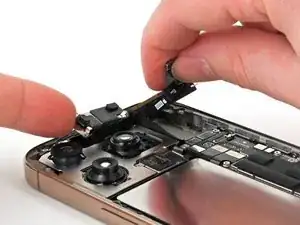

Пальцем или лопаткой вставьте разъём кабеля переднего датчика в гнездо на плате, пока он не зафиксируется с щелчком. Не прикладывайте чрезмерных усилий. Если возникли трудности, переустановите разъём и попробуйте снова.

Пальцами или лопаткой аккуратно зафиксируйте все свободные пружинные разъёмы, чтобы освободить место для установки платы.

Уложите плату в посадочное место.

Вы не можете напрямую подключить разъём дисплея к нижней части платы, не сняв экран, но возможно его подключение при закручивании платы на место. Обязательно проверьте iPhone позднее в этой инструкции.

Если тест не пройден, вернитесь к данному шагу и повторите попытку, либо следуйте руководству по замене экрана, чтобы подключить разъём вручную.

Убедитесь, что плата плотно установлена на своих монтажных стойках. Они обеспечат правильное позиционирование платы относительно разъёма дисплея под ней.

Используя отвёртку с боковым выступом, установите четыре винта, фиксирующие плату:

Два винта длиной 4,5 мм

Один винт длиной 3,4 мм

Один винт длиной 4,2 мм

Чтобы подключить пружинные разъёмы такого типа, аккуратно совместите и нажмите на один край, пока он не защёлкнется, затем проделайте то же с другим краем. Не нажимайте в центре. При несовпадении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

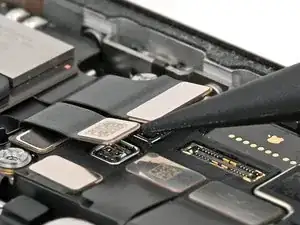

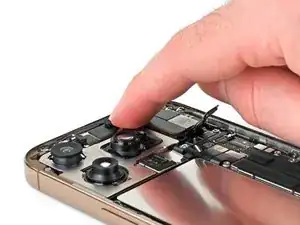

Пальцем или лопаткой подключите пружинные разъёмы к верхней части платы:

Три чёрных разъёма

Один из чёрных разъёмов находится под двумя серебристыми разъёмами на левом краю платы — его необходимо подключить первым.

Семь серебристых разъёмов

Не подключайте разъём батареи, помеченный знаками «+» и «–».

Вставьте верхний край сетки динамика в соответствующее отверстие под наклоном вниз, затем прижмите его к корпусу.

Возможно, потребуется слегка приподнять сборку передней камеры, чтобы установить динамик в отверстие. Проложите антенну и кабель динамика справа от кабелей передней камеры. Прижмите переднюю камеру к её посадочному месту, затем подровняйте её кабели с кабелями задних камер.

Используя крестовую отвёртку, установите шесть винтов, фиксирующих динамик:

Три винта длиной 1,2 мм

Два винта длиной 1,8 мм

Один винт длиной 1,7 мм

Пальцем или лопаткой подключите пружинные разъёмы динамика и антенны 5G mmWave (только для США), расположенные в правом верхнем углу платы.

Аккуратно работайте вокруг хрупких заземляющих скоб при очистке корпуса. Если одна из скоб согнётся, аккуратно выпрямите её пальцами или пинцетом.

Используйте пинцет с тупыми концами или пальцы, чтобы удалить крупные остатки клея с периметра корпуса.

Удалите остатки клея со стенок корпуса с помощью лопатки.

Если клей плохо удаляется, нагрейте его с помощью фена или теплового пистолета и повторите попытку.

Если обратно будет использоваться задняя панель стекла, нанесите несколько капель концентрированного изопропилового спирта (свыше 90%) на ткань из микрофибры или безворсовую салфетку и протрите периметр для подготовки поверхности под новый клей.

Накройте кончик лопатки безворсовой салфеткой или кофейным фильтром и нанесите на неё несколько капель концентрированного изопропилового спирта (свыше 90%).

Протирайте периметр корпуса в одном направлении, удаляя остатки клея.

Выполняйте эту операцию тщательно. Чистый корпус обеспечит равномерное нанесение заменяемого клея и лучшее сцепление.

Положите клеящий лист на корпус, чтобы определить правильную ориентацию.

Ориентируйтесь по таким элементам, как вырез под камеру и пазы вверху и внизу, чтобы представить, как лист ляжет в корпусе.

Возьмитесь за ярлык в углу листа с клеем и отогните подложку, чтобы открыть треть клейкой стороны.

Открытый клей очень липкий. Не позволяйте ему соприкасаться ни с чем, пока вы не будете готовы нанести его на рамку.

Если на клее несколько подложек, снимите ту, которая открывает сторону, приклеивающуюся к рамке.

Аккуратно совместите открытый край полоски клея с соответствующим краем рамки iPhone.

Как только клей будет прижат, его нельзя будет переустановить — придётся снять и начать заново с новым клеем.

Когда положение будет точно выставлено, аккуратно прижмите открытую клейкую полоску к рамке.

Продолжайте снимать подложку с клея, аккуратно прижимая клей на место.

Если клей правильно выровнен, его края идеально встанут на свои места.

Если клей немного смещён, аккуратно подтяните длинные края вдоль рамки.

Если клей начал складываться или морщиться, снимите его и начните заново с новым клеем.

Если у вас нет запасного комплекта клейких полос, можно временно собрать iPhone и использовать его без клея. Имейте в виду, что водонепроницаемость устройства будет нарушена до замены клея.

Лопаткой прижмите клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих скоб. Если одна из них согнулась, аккуратно выпрямите её пальцами или пинцетом.

Не нажимайте слишком сильно, иначе клей растянется или деформируется.

Лопаткой или пальцем поднимите ярлык, прикреплённый к большой передней подложке. Ярлык обычно располагается в углу подложки.

Используйте ярлык, чтобы снять большую переднюю подложку с клея.

На данном этапе на периметре могут остаться небольшие участки подложки, которые мешают клею случайно прилипнуть к чему-либо во время сборки iPhone. Пока не удаляйте эти маленькие защитные полоски.

Установите заднее стекло по правому краю iPhone, приподняв его в вертикальное положение.

Пальцем или плоским концом лопатки прижмите разъём заднего стекла к материнской плате, чтобы подключить его.

Пальцем или лопаткой прижмите разъём питания батареи к материнской плате.

Хорошее время проверить ремонт, прежде чем окончательно закрывать iPhone. Включите устройство и убедитесь, что оно работает как положено. Затем выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили материнскую плату, а экран не включается, необходимо следовать руководству по экрану, чтобы вручную подключить разъём дисплея.

Выровняйте крышку разъёма заднего стекла по отверстиям для винтов и установите её на место.

Используйте отвёртку Tri-point Y000, чтобы установить четыре винта, крепящие крышку разъёма заднего стекла:

Два винта длиной 1,3 мм

Два винта длиной 1,0 мм

Выровняйте крышку разъёма батареи по отверстиям для винтов и установите её на место.

Используйте отвёртку Tri-point Y000, чтобы установить три винта, крепящие крышку разъёма батареи:

Два винта длиной 1,3 мм

Один винт длиной 1,0 мм

Пальцами или лопаткой снимите все оставшиеся периферийные защитные полоски, полностью открыв клей.

Убедитесь, что в процессе снятия полосок ничего не касается открытого клея.

Проверьте рамку и заднее стекло на наличие случайно оставшихся полосок — их быть не должно.

Установите заднее стекло на рамку, начиная с верхнего края.

Если почувствуете сопротивление, возможно, один из периферийных фиксаторов согнулся и сдавливается рамкой. Осмотрите место сопротивления и аккуратно выровняйте погнутые фиксаторы.

Прижмите стекло по всем краям, пока оно полностью не сядет заподлицо с рамкой.

Разогрейте периметр заднего стекла с помощью фена, теплового пистолета или iOpener, пока он не станет слегка слишком горячим для прикосновения.

Нагрев смягчает клей и способствует лучшему склеиванию.

Плотно прижмите края iPhone пальцами по всему периметру.

Положите iPhone экраном вниз на чистую, ровную рабочую поверхность.

Наклейте полоску скотча по периметру задней панели, чтобы защитить покрытие.

Разместите монеты по периметру задней панели, пока не образуется стена такой же высоты, как выступающая часть задней камеры.

Альтернативно, можно использовать зажимы тисков по периметру устройства для установки нового клея.

Поставьте 3–4 тяжёлые книги прямо на верхнюю часть iPhone.

Монеты могут оставить небольшие вмятины на обложке нижней книги, поэтому не используйте ничего ценного.

Оставьте книги на месте примерно на 30 минут.

Давление поможет активировать клейкое соединение.

Используйте отвёртку P2 с пятиконечным шлицем, чтобы установить два винта длиной 7,4 мм по обе стороны от порта USB-C.
