Замена динамика разговорного уха iPhone 16 Pro

Разрядите батарею телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите по экрану для выключения телефона.

Если экран или заднее стекло сильно треснуты, наложите перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что рядом с нижним краем есть гладкая поверхность, достаточная для присоски.

Если выбрать слишком глубоко, лезвие для вскрытия может повредить устройство. Выполните этот шаг, чтобы разметить лезвие и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лезвие для вскрытия перманентным маркером.

Вы также можете отметить другие углы лезвия разными расстояниями.

Альтернативно, приклейте монету к лезвию на 3 мм от кончика.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7.4 мм по обе стороны от порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до горячего на ощупь состояния.

Будьте осторожны, не перегрейте телефон — аккумулятор чувствителен к нагреву.

Приставьте присоску к нижнему краю заднего стекла, над портом USB‑C.

Резко и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лезвия для вскрытия в зазор.

При разрезании клея, фиксирующего заднее стекло в следующих шагах, будьте внимательны к следующим зонам:

Рядом с кнопкой увеличения громкости находится хрупкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лезвие сюда, чтобы не перерезать кабель.

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять лезвие глубже, чем указано в каждом шаге, чтобы не согнуть эти контакты.

Если вы повредите пружинные контакты, аккуратно верните их на место при помощи лопатки или лезвия для вскрытия так, чтобы они выровнялись с их золотыми контактными площадками на заднем стекле.

Не вставляйте лезвие глубже чем 5 мм на нижнем крае, чтобы не повредить пружинный контакт.

Проводите лезвием взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лезвие вставленным в правом нижнем углу, чтобы клей не приклеился снова.

Нагрейте правый край заднего стекла до горячего на ощупь состояния.

Проведите лезвием вокруг нижнего правого угла и до половины правого края, или пока не почувствуете упор за зажим, фиксирующий заднее стекло.

Не разрезайте возле кнопок громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте это лезвие вставленным, чтобы клей не приклеился снова.

Нагрейте левый край заднего стекла до горячего на ощупь состояния.

Вставьте второе лезвие для вскрытия в нижний край.

Проведите вторым лезвием вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические зажимы.

Вы услышите и почувствуете, как металлические зажимы освобождаются при прохождении мимо них.

Оставьте это лезвие вставленным в верхнем левом углу, чтобы клей не приклеился снова.

Нагрейте верхний край заднего стекла, включая область вокруг кнопок громкости, до горячего на ощупь состояния.

Не вставляйте лезвие глубже чем 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите лезвием по верхнему краю и вокруг верхнего правого угла к кнопке увеличения громкости, чтобы отделить клей.

Вы услышите и почувствуете щелчки, когда освободятся два верхних зажима.

Пока не пытайтесь полностью снять заднее стекло — оно все еще закреплено тонким шлейфом. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не открывается легко, не тяните — снова пройдитесь по периметру медиатором, чтобы проверить пропущенные участки клея или защелки.

Возможно, потребуется слегка приподнять заднее стекло перед тем, как открыть его, чтобы полностью освободить защелки.

Аккуратно откройте заднее стекло в направлении кнопок регулировки громкости.

Поддержите заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не натягивать шлейф.

Удалите медиаторы.

Рассмотрите использование полиимидной ленты для защиты объективов тыльной камеры во время работы внутри телефона. Не давите на объективы, чтобы не повредить чувствительные стабилизаторы.

Используйте трёхзубый отверток Y000, чтобы выкрутить три винта, фиксирующие нижнюю крышку разъема:

Два винта длиной 1.2 мм

Один винт длиной 1.0 мм

Используйте пинцет или пальцы, чтобы поднять и снять нижнюю крышку разъема.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъем батареи press connector.

Используйте трёхзубый отверток Y000, чтобы выкрутить четыре винта, фиксирующие верхнюю крышку разъема:

Два винта длиной 1.0 мм

Один винт длиной 1.2 мм

Один винт длиной 1.6 мм

Используйте пинцет или пальцы, чтобы поднять и снять верхнюю крышку разъема.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъем заднего стекла.

Снимите заднее стекло с рамки и удалите его.

Антенна 5G mmWave присутствует только в iPhone 16 Pro для США и Пуэрто‑Рико (модель A3083). Для всех остальных моделей пропустите следующие четыре шага.

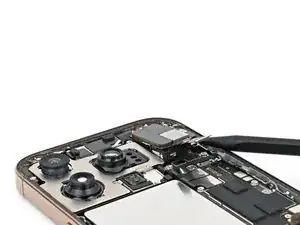

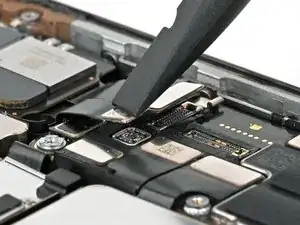

Используйте острый конец лопатки, чтобы приподнять и отключить нажимные разъемы динамика разговорного и антенны 5G mmWave, расположенные в правом верхнем углу платы.

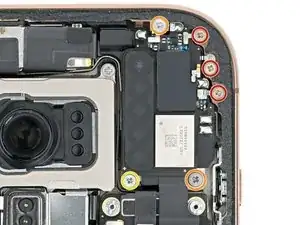

Используйте крестовую отвертку, чтобы выкрутить шесть винтов, фиксирующих динамик разговорного:

Три винта длиной 1.2 мм

Два винта длиной 1.8 мм

Один винт длиной 1.7 мм

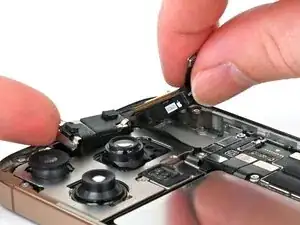

Вставьте острый конец лопатки в правый нижний угол динамика разговорного и подденьте его, чтобы снять.

Вы можете почувствовать некоторое сопротивление у верхнего края, где уплотнение динамика прилегает к рамке. Аккуратно вытяните динамик, чтобы разъединить уплотнение.

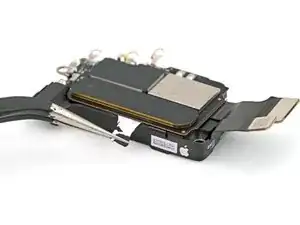

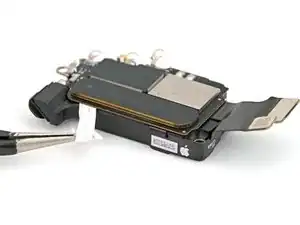

С помощью пинцета захватите тяговую петлю клейкой ленты растяжения, расположенную на краю антенны 5G mmWave.

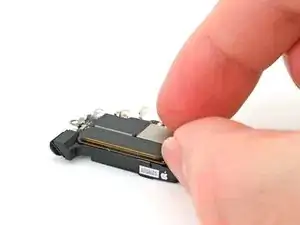

Пинцетом медленно и равномерно тяните полосу растягивающегося клея под низким углом. Дайте ей достаточно времени, чтобы растянуться и отклеиться из‑под антенны.

Для лучшего захвата можно обмотать полосу клея вокруг кончика пинцета во время вытягивания.

Если полоса клея оборвется, постарайтесь подцепить её пинцетом и продолжить вытягивание.

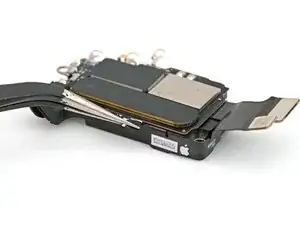

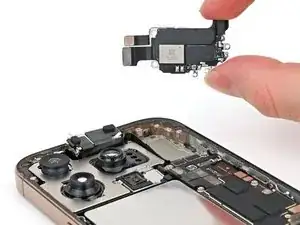

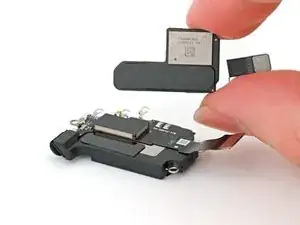

Поднимите антенну 5G mmWave с динамика разговорного и удалите её.

Для замены остаётся только динамик разговорного.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно. Некоторые фотографии сборки показывают модель Pro Max, но процедура верна для Pro.

Следующий шаг показывает, как установить антенну 5G mmWave перед установкой динамика разговорного. Если в вашем телефоне нет этой антенны, пропустите следующий шаг.

Если вы повторно используете антенну или новая антенна не имеет заранее установленного клея, нанесите небольшие кусочки тонкой двусторонней ленты на заднюю часть антенны в тех местах, где был старый клей. Мы использовали полосу 5 мм × 16 мм и две квадратика из нашей предварительно вырезанной карточки.

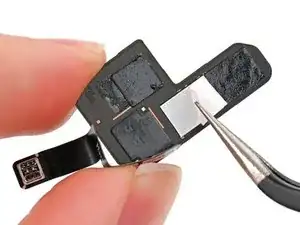

С помощью пинцета или пальцев удалите защитные пленки с клея.

Прижмите антенну к динамику разговорному, чтобы закрепить её.

Вставьте уплотнитель вдоль верхнего края динамика-слушалки в соответствующий вырез под углом вниз, затем прижмите его к рамке.

Возможно, придётся слегка приподнять модуль фронтальной камеры, чтобы установить динамик-слушалку в вырез. Проложите кабели антенны и динамика-слушалки справа от кабелей фронтальной камеры. Прижмите фронтальную камеру в её вырез, затем утапливайте её кабели заподлицо с модулями задних камер.

Используйте крестовую отвертку, чтобы установить шесть винтов, фиксирующих динамик-слушалку:

Три винта длиной 1.2 мм

Два винта длиной 1.8 мм

Один винт длиной 1.7 мм

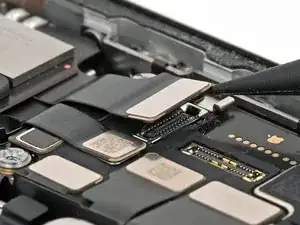

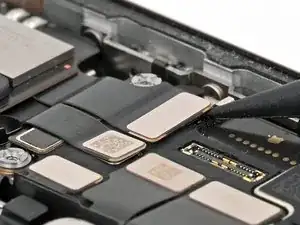

Используйте палец или лопатку, чтобы подключить разъёмы динамика-слушалки и антенны 5G mmWave (только для США), расположенные в верхнем правом углу логической платы.

Работайте вокруг хрупких заземляющих клипс при очистке рамки. Если вы деформируете одну из них, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми губками или пальцы, чтобы удалить крупные куски клея с периметра рамки.

Используйте лопатку, чтобы соскоблить остатки клея с рамки.

Если клей упорно держится, подогрейте место с помощью фена или термофена и попробуйте снова.

Если вы собираетесь повторно использовать заднее стекло, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на микрофибру или безворсовую салфетку и протрите по периметру, чтобы подготовить поверхность под новый клей.

Накройте кончик лопатки безворсовой салфеткой или кофейным фильтром и нанесите на неё несколько капель изопропилового спирта высокой концентрации (более 90%).

Протирать в одном направлении по периметру рамки, чтобы удалить остатки клея.

Не спешите. Чистая рамка позволяет новому клею ложиться ровно и обеспечивает лучшую адгезию.

Положите лист клея поверх рамки, чтобы определить его правильную ориентацию.

Используйте элементы, такие как вырез под камеру и выемки вдоль верхнего и нижнего краёв, чтобы визуализировать, как клей ляжет на рамку.

Возьмитесь за вкладку в углу листа клея и оттяните подложку, чтобы открыть треть клеевого слоя.

Открытый клей очень липкий. Не допускайте его соприкосновения с чем-либо, пока не будете готовы приложить к рамке.

Если у вашего клея несколько подложек, оттяните ту, которая открывает сторону, приклеивающуюся к рамке.

Аккуратно совместите открытый край клеевой ленты с соответствующим краем рамки iPhone.

После прижатия клея его нельзя будет переместить — придётся снять и начать заново с новым клеем.

Когда вы правильно совместите края, аккуратно прижмите открытый участок клея к рамке.

Продолжайте отрывать подложку с клея, аккуратно прижимая клей на месте.

Если вы правильно совместили клей, края лягут ровно на своё место.

Если клей немного смещён, аккуратно подтяните длинные края, чтобы выровнять их по рамке.

Если клей начал морщиться или складиться, снимите его и начните заново с новым куском клея.

Если у вас нет запаса клеевых полос, можно временно собрать iPhone и использовать его без клея. Имейте в виду, что водозащищённость будет нарушена до замены клея.

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих клипс. Если вы деформируете одну, аккуратно верните её на место пальцами или пинцетом.

Не прижимайте слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопатку или пальцы, чтобы приподнять тяговую вкладку, соединённую с большой передней подложкой. Тяговая вкладка часто находится в углу подложки.

Используйте тяговую вкладку, чтобы снять большую переднюю подложку с клея.

На этом этапе у вас может ещё оставаться подложка по периметру, которая не даёт клею случайно приклеиться во время сборки iPhone. Не снимайте эти небольшие защитные подложки пока.

Подоприте заднее стекло вдоль правого края iPhone.

Используйте палец или плоский конец лопатки, чтобы прижать и подключить разъём заднего стекла к логической плате.

Используйте палец или лопатку, чтобы прижать и подключить разъем батареи к плате.

Это хорошее место, чтобы проверить ремонт перед окончательной сборкой iPhone. Включите iPhone и убедитесь, что он работает как положено. Выключите его и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану, чтобы вручную подключить разъем дисплея: руководство по экрану.

Совместите крышку разъема заднего стекла по отверстиям под винты и уложите её на место.

Используйте треугольную отвертку Y000, чтобы установить четыре винта, закрепляющие крышку разъема заднего стекла:

Два винта длиной 1,3 мм

Два винта длиной 1,0 мм

Совместите крышку разъема батареи по отверстиям под винты и уложите её на место.

Используйте треугольную отвертку Y000, чтобы установить три винта, закрепляющие крышку разъема батареи:

Два винта длиной 1,3 мм

Один винт длиной 1,0 мм

Используйте пальцы или лопатку, чтобы снять все периферийные пленки, оголяя клей.

При удалении пленок следите, чтобы ничто не касалось оголённого клея.

Проверьте рамку и заднее стекло на предмет оставшихся фрагментов пленок и удалите их. Пленок не должно оставаться.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы чувствуете сопротивление, возможно, один из периферийных зажимов погнулся и зажимается рамкой. Посмотрите на точку сопротивления и аккуратно выпрямьте погнутые зажимы.

Прижимайте по краям iPhone, пока заднее стекло не сядет заподлицо с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периферию заднего стекла, пока она не станет слегка слишком горячей, чтобы удерживать её на ощупь.

Тепло размягчает клей и помогает создать лучшее сцепление.

Пальцами плотно прижмите по периметру iPhone.

Положите iPhone экраном вниз на чистую ровную поверхность.

Обклейте по периметру заднего стекла лентой, чтобы защитить покрытие.

Сложите монеты по периметру заднего стекла, чтобы создать стенку высотой, равной выступам задних камер.

В качестве альтернативы можно использовать тиски вокруг периметра устройства, чтобы закрепить новый клей.

Положите 3–4 тяжелые книги ровно поверх iPhone.

Монеты могут оставить лёгкое вмятие на нижней книге, поэтому не используйте что‑то ценное.

Оставьте книги на месте примерно на 30 минут.

Давление поможет активировать клей.

Используйте p2 пенталобную отвертку, чтобы установить два винта длиной 7,4 мм по обе стороны порта USB‑C.
