Замена микрофона iPhone 16 Pro

Разрядите батарею телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите для отключения питания.

Если экран или заднее стекло сильно треснуты, наложите пересекающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что на нижнем крае есть гладкая область, достаточно большая, чтобы присоска могла к ней прикрепиться.

Если шильдик вставлен слишком глубоко, лопатка для вскрытия может повредить устройство. Выполните этот шаг, чтобы отметить лопаточку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопаточку перманентным маркером.

Вы также можете отметить другие углы лопаточки разными размерами.

Или приклейте монету к лопаточке на расстоянии 3 мм от кончика.

Используйте отвертку P2 pentalobe, чтобы удалить два винта длиной 7,4 мм по обе стороны порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку, нагревая нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не нагревайте телефон сильнее — аккумулятор чувствителен к воздействию тепла.

Приложите присоску к нижнему краю заднего стекла, над портом USB‑C.

Резко и равномерно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопаточки в образовавшийся зазор.

При разрезании клея, удерживающего заднее стекло, в следующих шагах будьте осторожны в следующих местах:

Рядом с кнопкой увеличения громкости есть тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопаточку здесь, чтобы не перерезать кабель.

По периметру телефона расположены несколько контактных пружин. Будьте особенно осторожны, чтобы не вставлять лопаточку глубже, чем указано в каждом шаге, чтобы не согнуть эти контакты.

Если вы повредите контактные пружины, аккуратно выпрямите их лопаточкой или пластиковой лопаткой так, чтобы они выровнялись с золотыми контактными площадками на заднем стекле.

Не вставляйте лопаточку глубже, чем 5 мм по нижнему краю, чтобы не повредить контактную пружину.

Проведите лопаточкой вперед‑назад вдоль нижнего края, чтобы отделить клей.

Оставьте лопаточку в нижнем правом углу, чтобы клей не склеился снова.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Проведите лопаточку вокруг нижнего правого угла и на половину правого края, или до тех пор, пока не почувствуете упор от клипсы, удерживающей заднее стекло.

Не разрезайте клеевое соединение рядом с кнопками громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте эту лопаточку вставленной, чтобы клей не склеился снова.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вставьте вторую лопаточку в нижний край.

Проведите вторую лопаточку через нижний левый угол и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются по мере их прохождения.

Оставьте эту лопаточку вставленной в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте верхний край заднего стекла, включая область вокруг кнопок громкости, до состояния, когда он станет горячим на ощупь.

Не вставляйте лопаточку глубже, чем 3 мм вдоль верхнего края, чтобы не повредить контактные пружины.

Проведите лопаточку по верхнему краю и вокруг верхнего правого угла к кнопке увеличения громкости, чтобы отделить клей.

Вы услышите и почувствуете щелчки при освобождении двух верхних защёлок.

Пока не пытайтесь полностью снимать заднее стекло — оно всё ещё подключено тонким ленточным кабелем. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не открывается легко, не применяйте силу — пройдитесь по периметру медиатором, чтобы проверить участки клея или защёлки, которые могли остаться неразделёнными.

Возможно, придётся слегка приподнять заднее стекло перед тем, как открыть его, чтобы полностью освободить защёлки.

Осторожно откройте заднее стекло в сторону кнопок регулировки громкости.

Поддержите заднее стекло чистым, прочным предметом, например небольшой коробкой, чтобы не натягивать кабель.

Уберите медиаторы для открывания.

Рассмотрите возможность использования полиимидной ленты для защиты объективов задней камеры во время работы внутри телефона. Не нажимайте на объективы, чтобы не повредить чувствительные стабилизаторы.

Используйте отвертку с трёхгранным шлицем Y000, чтобы выкрутить три винта, фиксирующие крышку нижнего разъёма:

Два винта длиной 1.2 мм

Один винт длиной 1.0 мм

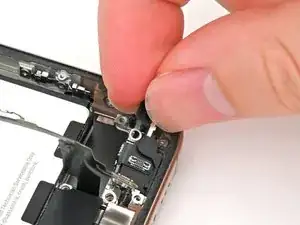

Используйте пинцет или пальцы, чтобы поддеть и снять крышку нижнего разъёма.

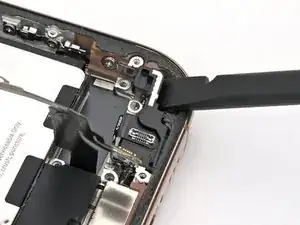

Используйте острый конец лопатки, чтобы поддеть и отключить пресс‑разъём батареи press connector.

Используйте отвертку с трёхгранным шлицем Y000, чтобы выкрутить четыре винта, фиксирующие крышку верхнего разъёма:

Два винта длиной 1.0 мм

Один винт длиной 1.2 мм

Один винт длиной 1.6 мм

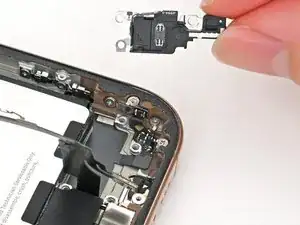

Используйте пинцет или пальцы, чтобы поддеть и снять крышку верхнего разъёма.

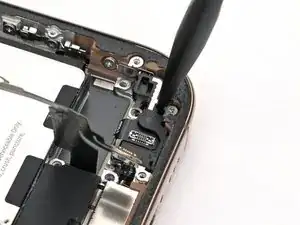

Используйте острый конец лопатки, чтобы поддеть и отключить пресс‑разъём заднего стекла.

Поднимите заднее стекло с рамки и снимите его.

Используйте крестовую отвертку, чтобы выкрутить три винта, фиксирующие крышку тактильного мотора (Taptic Engine):

Один винт длиной 3.0 мм

Два винта длиной 1.7 мм

Используйте пинцет или пальцы, чтобы приподнять верхний край крышки тактильного мотора.

После того как нижний край отщёлкнется от рамки, снимите крышку тактильного мотора.

Используйте острый конец лопатки, чтобы поддеть и отключить пресс‑разъём нижнего кабеля сборки от логической платы.

Используйте острый конец лопатки, чтобы поддеть и отключить два пресс‑разъёма возле нижнего правого края рамки.

Используйте отвертку с трёхгранным шлицем Y000, чтобы выкрутить винт длиной 1.0 мм, фиксирующий нижний кабель сборки.

Используйте iOpener или фен, чтобы разогреть участок нижнего кабеля сборки над тактильным мотором, пока он не станет горячим на ощупь.

Просуньте медиатор для открывания под нижний кабель сборки, чтобы отделить его от тактильного мотора.

Осторожно отогните кабель в сторону, чтобы получить доступ к тактильному мотору.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 1.9 мм, фиксирующий тактильный мотор.

Просуньте кончик медиатора вдоль верхнего края тактильного мотора, чтобы отделить приклеенную к нему пластиковую демпфирующую полоску.

Используйте острый конец лопатки, чтобы поддеть тактильный мотор за верхний правый угол.

Будьте осторожны, не поддёргивайте аккумулятор.

Снимите тактильный мотор.

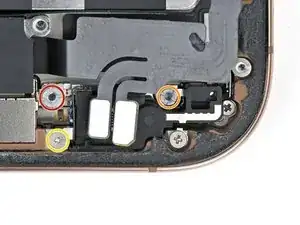

Снимите три винта, фиксирующие микрофон:

Один стоечный винт длиной 3.6 мм

Один стоечный винт длиной 2.9 мм

Один трёхгранный винт Y000 длиной 1.3 мм

Используйте плоский конец лопатки, чтобы поддеть микрофон, пока не сможете захватить его пальцами или пинцетом.

Не поддевaйте возле батареи — вы можете её повредить.

Вы почувствуете сопротивление, когда микрофон отстанет от уплотнительной прокладки корпуса.

Тяните микрофон в направлении к батарее, чтобы отделить его от клеевой прокладки, прикрепляющей его к корпусу.

Снимите микрофон.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно. На некоторых фотографиях сборки показана модель Pro Max, но порядок сборки корректен для Pro.

Используйте пинцет, чтобы удалить старый клеевой слой микрофона с нижней части корпуса.

Используйте изопропиловый спирт и ватную палочку или безворсовую ткань, чтобы очистить остатки клея микрофона с корпуса.

Если на запасном микрофоне уже установлен клей, пропустите этот шаг.

Клей нельзя снять и использовать повторно после того, как он прилип к микрофону. Убедитесь в точном выравнивании перед прижатие.

Удалите плотную белую защитную плёнку с новой клеевой прокладки микрофона.

Совместите отверстия в клее с тремя отверстиями в микрофоне и приклейте его на место.

Снимите пластиковую подложку с клеевой прокладки микрофона.

Установите микрофон в корпус, совместив его с местами для винтов.

Частично вкрутите три винта, фиксирующие микрофон:

Один винт‑стояк длиной 3.6 мм

Один винт‑стояк длиной 2.9 мм

Один три‑точечный винт Y000 длиной 1.3 мм

Прижмите микрофон к нижней части корпуса и удерживайте 15 секунд, чтобы клей закрепился.

Полностью затяните винты микрофона.

Используйте пинцет с притупленным носиком или пальцы, чтобы совместить Taptic Engine с его стойками для винтов и установить его в корпус.

Используйте крестовую отвёртку, чтобы установить винт длиной 1.9 мм, фиксирующий Taptic Engine, расположенный на его правом краю.

Используйте палец или лопаточку, чтобы соединить два нижних разъёма сборки контакт‑разъёма.

Эти защёлки‑разъёмы могут быть капризными. Совместите каждый разъём с гнездом и нажимайте — сначала с одной стороны, потом с другой — до щелчка. Не применяйте чрезмерную силу. Если возникают трудности, поправьте положение и попробуйте снова.

Используйте три‑точечную отвёртку Y000, чтобы установить винт длиной 1.0 мм, фиксирующий кабель нижней сборки.

Используйте палец или лопаточку, чтобы подключить контакт‑разъём кабеля нижней сборки, расположенный в правом нижнем углу платы логики.

Используйте пинцет или пальцы, чтобы установить крышку Taptic Engine.

Убедитесь, что нижний край крышки правильно защёлкнулся на корпусе.

Используйте крестовую отвёртку, чтобы установить три винта, фиксирующие крышку Taptic Engine:

Один винт длиной 3.0 мм

Два винта длиной 1.7 мм

При очистке корпуса обходите хрупкие заземляющие прищепки. Если вы согнёте одну из них не на место, аккуратно верните её пальцами или пинцетом.

Используйте пинцет с притупленным носиком или пальцы, чтобы удалить крупные куски клея с периметра корпуса.

Используйте лопаточку, чтобы соскрести остатки клея с корпуса.

Если клей упорный, подогрейте его феном или тепловой пушкой и попробуйте снова.

Если вы повторно используете заднее стекло, нанесите несколько капель сильно концентрированного изопропилового спирта (свыше 90%) на микрофибру или безворсовую ткань и протрите вокруг периметра, чтобы подготовить поверхность для нового клея.

Накройте наконечник лопатки безворсовой тканью или фильтром для кофе и нанесите на него несколько капель высококонцентрированного изопропилового спирта (свыше 90%).

Протирайте в одном направлении по периметру рамки, чтобы очистить остатки клея.

Не торопитесь. Чистая рамка обеспечивает равномерное уложение заменяемого клея и более прочное приклеивание.

Разместите лист клея поверх рамки, чтобы определить его правильную ориентацию.

Используйте такие ориентиры, как вырез под камеру и выемки вдоль верхнего и нижнего краев, чтобы представить, как клей ляжет в рамке.

Возьмитесь за вкладку в углу листа клея и оторвите защитную подложку, открывая треть клеевой поверхности.

Открытый клей очень липкий. Не дайте ему прикоснуться ни к чему, пока вы не будете готовы приклеить его к рамке.

Если у вашего клея несколько подложек, оторвите ту, которая открывает сторону, приклеивающуюся к рамке.

Аккуратно совместите открытый край клеевой полосы с соответствующим краем рамки iPhone.

После прижатия клея на место его нельзя будет переставить — придётся удалить и начать заново с новым клеем.

Когда вы правильно совместите края, аккуратно прижмите открытую клеевую полоску к рамке.

Продолжайте отрывать подложку с клея, осторожно прижимая клей на место.

Если вы правильно выровняли клей, края идеально лягут на место.

Если клей немного смещён, аккуратно подтяните длинные края, чтобы выровнять их по рамке.

Если клей начнёт складиться или морщиться, снимите его и начните заново с новой ленты.

Если у вас нет запасных клеевых полос, допустимо временно собрать iPhone и использовать его без клея. Имейте в виду, что водозащита устройства будет нарушена до замены клея.

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте аккуратно вокруг хрупких заземляющих защёлок. Если вы согнёте одну из них, аккуратно верните её на место пальцами или пинцетом.

Не давите слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопатку или пальцы, чтобы приподнять вытяжную вкладку, соединённую с большой передней подложкой. Вытяжная вкладка часто находится в углу подложки.

Используйте вытяжную вкладку, чтобы снять большую переднюю подложку с клея.

На этом этапе на периметре могут остаться маленькие подложки, которые предотвращают случайное прилипания клея при сборке iPhone. Не снимайте эти маленькие подложки пока.

Подоприте заднее стекло по правому краю iPhone.

Используйте палец или плоский конец лопатки, чтобы прижать и подключить разъём заднего стекла к плате.

Используйте палец или лопатку, чтобы прижать и подключить разъём питания батареи к плате.

Это хорошее место, чтобы протестировать ремонт перед окончательной сборкой iPhone. Включите iPhone и убедитесь, что он работает как положено. Выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану screen guide, чтобы вручную подключить разъём дисплея.

Совместите крышку разъёма заднего стекла по отверстиям для винтов и уложите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Совместите крышку разъёма батареи по отверстиям для винтов и уложите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить три винта, фиксирующие крышку разъёма батареи:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

Пальцами или лопаткой снимите все периферийные подложки, открывая клей.

По мере снятия подложек следите, чтобы ничего не касалось открытого клея.

Проверьте рамку и заднее стекло на предмет оставшихся подложек и удалите их. Подложек не должно оставаться.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы ощущаете сопротивление, возможно, периметральная скоба выгнулась и зажимается рамкой. Посмотрите на место сопротивления и аккуратно выровняйте любые согнувшиеся скобы.

Прижмите по краям iPhone, пока заднее стекло не сядет заподлицо с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периметр заднего стекла до состояния, когда он станет чуть слишком горячим, чтобы прикасаться.

Тепло размягчает клей и способствует лучшей адгезии.

Сожмите периметр iPhone крепко пальцами.

Положите iPhone экраном вниз на чистую ровную рабочую поверхность.

Облейте по периметру заднего стекла лентой, чтобы защитить покрытие.

Уложите монеты по периметру заднего стекла, пока не получится «стенка» высотой с выступы задних камер.

В качестве альтернативы можно использовать тиски-зажимы по периметру устройства для закрепления нового клея.

Поставьте 3–4 тяжёлых книги ровно сверху на iPhone.

Монеты могут оставить лёгкий след на обложке нижней книги, поэтому не используйте что‑то ценное.

Оставьте книги на месте примерно на 30 минут.

Давление поможет активировать клей.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7.4 мм по обе стороны от порта USB‑C.
