Замена задних камер iPhone 16 Pro

Дайте разрядиться батарее телефона ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

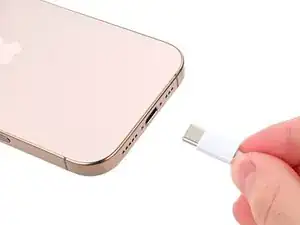

Отключите все кабели от телефона.

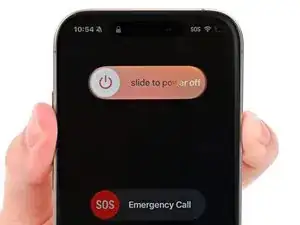

Удерживайте кнопку питания и любую из кнопок громкости и проведите для выключения телефона.

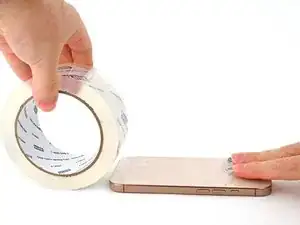

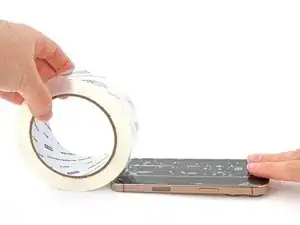

Если экран или заднее стекло сильно треснули, наложите пересекающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточно большая, чтобы на неё приклеился присоска.

Если заглубить медиатор слишком сильно, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными расстояниями.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

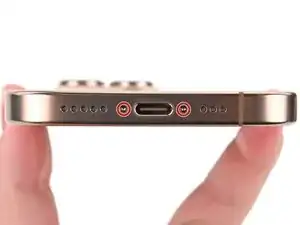

Используйте отвертку P2 с пятиконечной головкой, чтобы выкрутить два винта длиной 7.4 мм по обе стороны порта USB‑C.

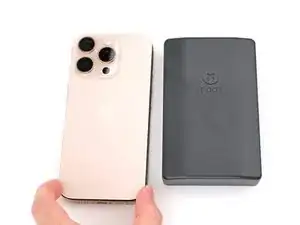

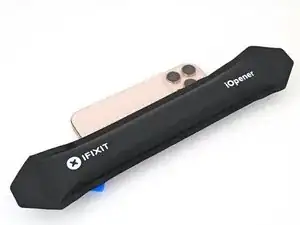

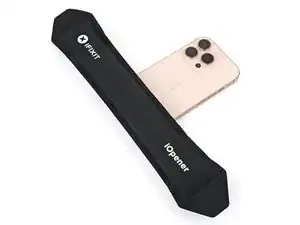

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

Альтернативно, вы можете использовать фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны, не перегревайте телефон — батарея чувствительна к нагреву.

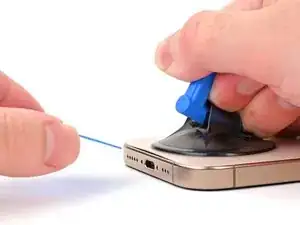

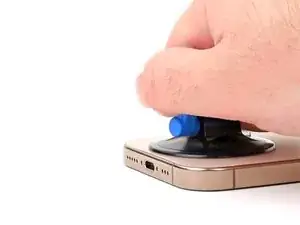

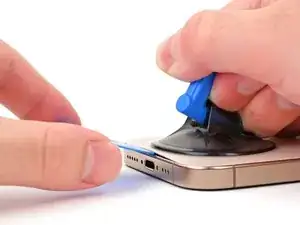

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Резко и равномерно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

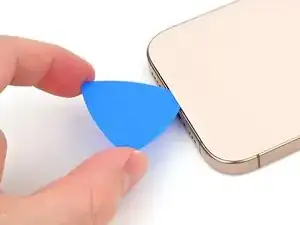

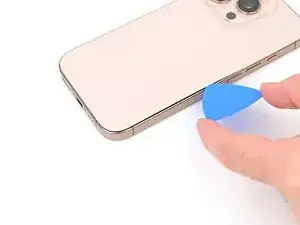

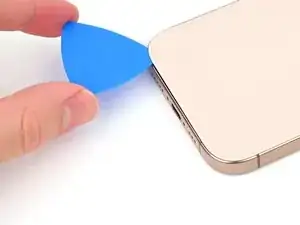

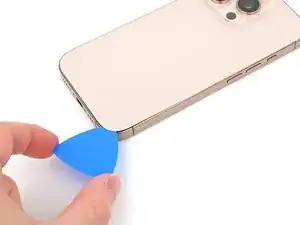

Вставьте кончик медиатора в получившийся зазор.

При разрезании клея, фиксирующего заднее стекло, в следующих шагах будьте осторожны в следующих местах:

Возле кнопки увеличения громкости рядом с задним стеклом проходит тонкий кабель, подключающий заднее стекло к телефону. Не вставляйте медиатор сюда, чтобы не перерезать кабель.

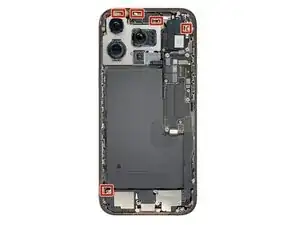

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, не вставляйте медиатор глубже, чем рекомендовано в каждом шаге, чтобы не погнуть эти контакты.

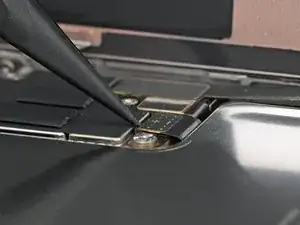

Если вы повредите пружинные контакты, аккуратно верните их на место лопаткой или медиатором, чтобы они выровнялись с их золотыми контактными площадками на заднем стекле.

Не вставляйте медиатор глубже, чем 5 мм в нижнем крае, чтобы не повредить пружинный контакт.

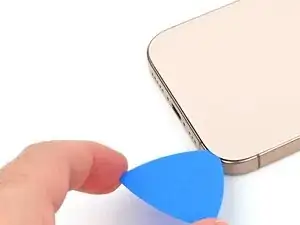

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы разъединить клей.

Оставьте медиатор в правом нижнем углу, чтобы клей не склеился повторно.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Проведите медиатором вокруг правого нижнего угла и до половины правого края, или пока не почувствуете упор на защёлке, фиксирующей заднее стекло.

Не разрезайте близко к кнопкам громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте этот медиатор вставленным, чтобы клей не склеился повторно.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вставьте второй медиатор в нижний край.

Проведите вторым медиатором вокруг левого нижнего угла и вдоль левого края экрана, чтобы разъединить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки отпускают при прохождении через них.

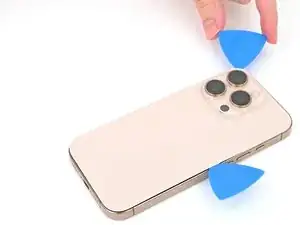

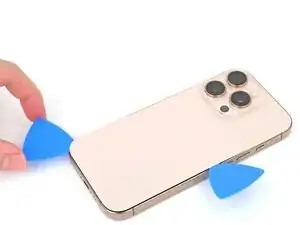

Оставьте этот медиатор вставленным в верхнем левом углу, чтобы клей не склеился повторно.

Нагрейте верхний край заднего стекла, включая область вокруг кнопок громкости, до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите медиатором по верхнему краю и вокруг правого верхнего угла к кнопке увеличения громкости, чтобы разъединить клей.

Вы услышите и почувствуете щелчки при отпускании двух верхних защёлок.

Пока не пытайтесь полностью снять заднее стекло — оно всё ещё прикреплено тонким шлейфом. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не раскрывается легко, не прилагайте силу — пройдитесь по периметру пикой, чтобы проверить пропущенные участки клея или защёлки.

Возможно, потребуется немного приподнять заднее стекло перед тем, как открыть его, чтобы полностью освободить защёлки.

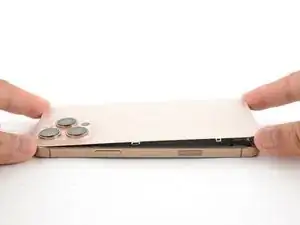

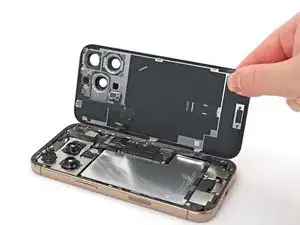

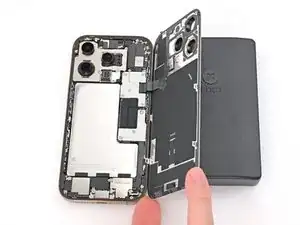

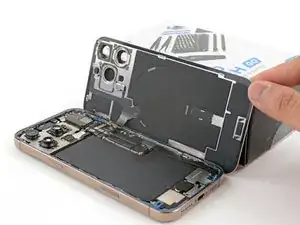

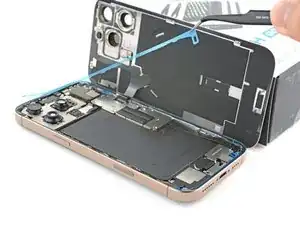

Осторожно разверните заднее стекло в сторону кнопок регулировки громкости.

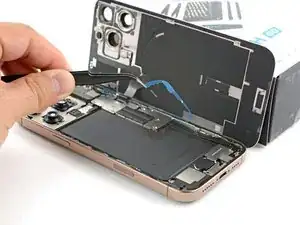

Поддержите заднее стекло чистым, прочным предметом, например небольшой коробкой, чтобы не напрягать шлейф.

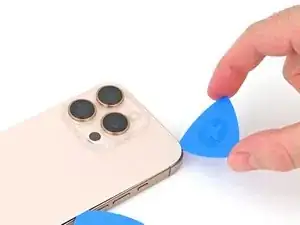

Уберите монтажные пики.

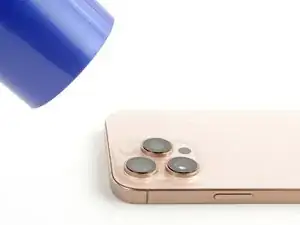

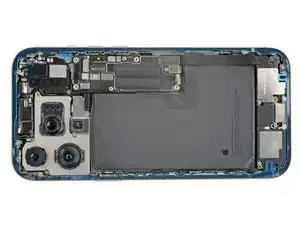

Рассмотрите возможность использования полиимидной ленты для защиты объективов задних камер при работе внутри телефона. Не давите на объективы, чтобы не повредить хрупкие стабилизаторы.

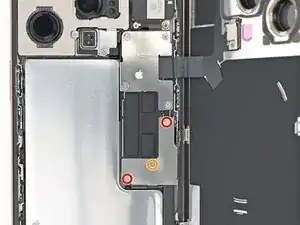

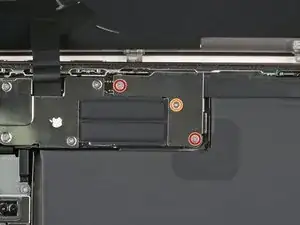

Отверткой с трёхзубчатым наконечником Y000 отвинтите три винта, фиксирующие нижнюю крышку разъёма:

Два винта длиной 1.2 мм

Один винт длиной 1.0 мм

Пинцетом или пальцами подденьте и снимите нижнюю крышку разъёма.

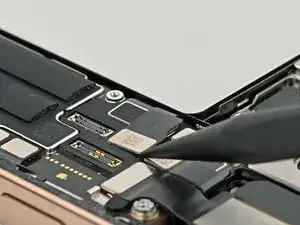

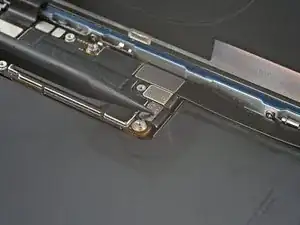

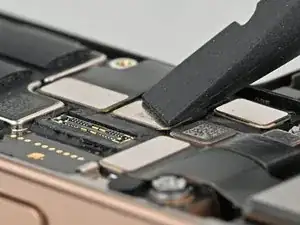

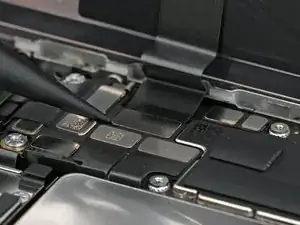

Кончиком лопатки подденьте и отключите кнопочный разъём батареи press connector.

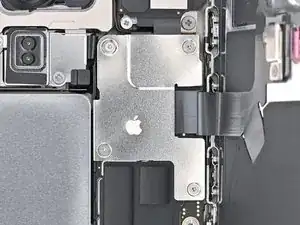

Отверткой с трёхзубчатым наконечником Y000 отвинтите четыре винта, фиксирующие верхнюю крышку разъёма:

Два винта длиной 1.0 мм

Один винт длиной 1.2 мм

Один винт длиной 1.6 мм

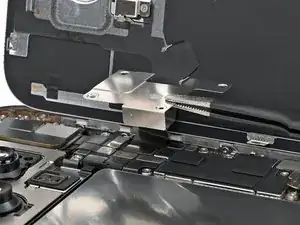

Пинцетом или пальцами подденьте и снимите верхнюю крышку разъёма.

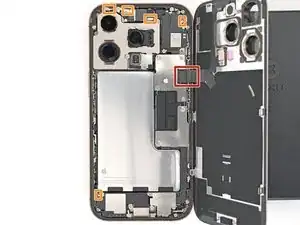

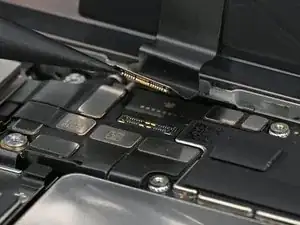

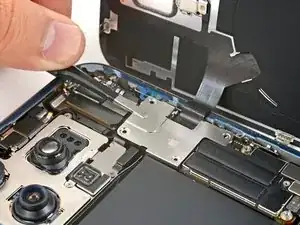

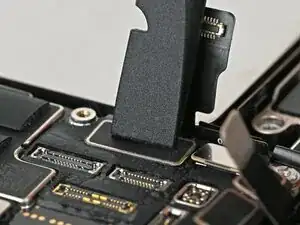

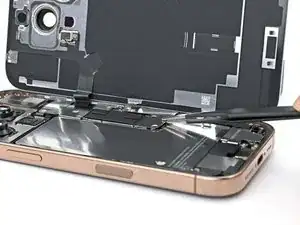

Кончиком лопатки подденьте и отключите кнопочный разъём заднего стекла.

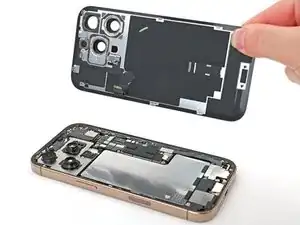

Снимите заднее стекло с корпуса и удалите его.

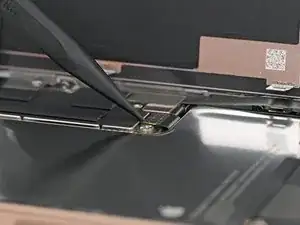

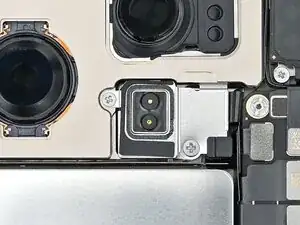

Кончиком лопатки подденьте и отключите кнопочный разъём датчика LiDAR.

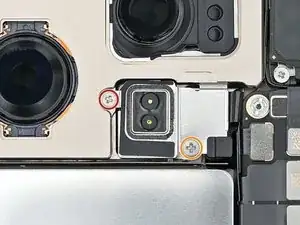

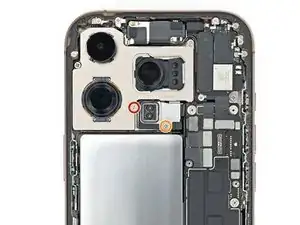

Отверткой Phillips отвинтите два винта, фиксирующие датчик LiDAR:

Один винт длиной 1.7 мм

Один винт длиной 3.0 мм

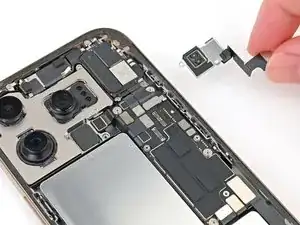

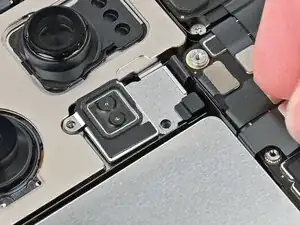

Пальцами или пинцетом поднимите и снимите датчик LiDAR.

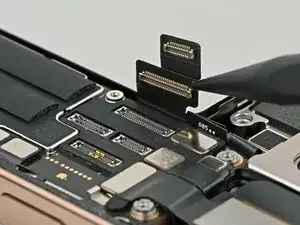

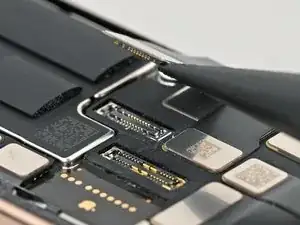

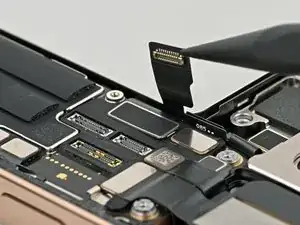

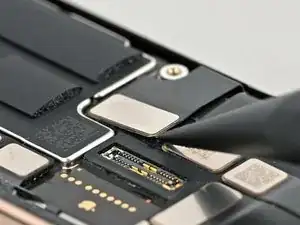

Кончиком лопатки отключите первый разъём задней камеры.

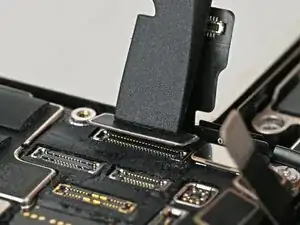

Отключите второй разъём камеры, находящийся под первым разъёмом.

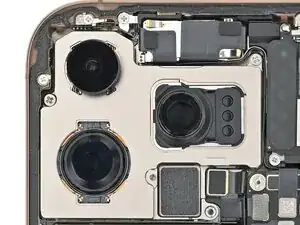

Отверткой Phillips отвинтите два винта, фиксирующие задние камеры:

Один винт длиной 2.9 мм

Один винт длиной 3.8 мм

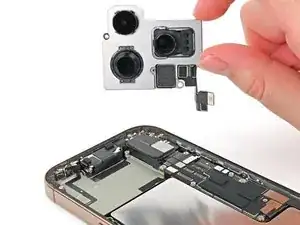

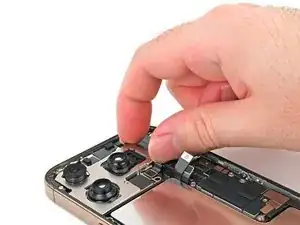

Поднимите камеры строго вверх, чтобы снять их.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно. Некоторые фотографии сборки показывают модель Pro Max, но процедура верна и для Pro.

Совместите блок задней камеры с посадочными стойками винтов и установите его в нишу в корпусе.

Убедитесь, что кабели камеры проложены через канал между аккумулятором и платой логики.

Отверткой Phillips установите два винта, фиксирующие задние камеры:

Один винт длиной 2.9 мм

Один винт длиной 3.8 мм

Пальцем или лопаткой подключите первый разъём задней камеры, расположенный на левом краю платы логики.

Подключите второй разъём камеры над первым разъёмом.

Установите датчик LiDAR в телефон, совместив его с отверстиями для винтов.

Убедитесь, что кабель датчика LiDAR расположен заподлицо между аккумулятором и платой логики.

Используйте крестообразную отвертку, чтобы установить два винта, фиксирующие датчик LiDAR:

Один винт длиной 1,7 мм

Один винт длиной 3,0 мм

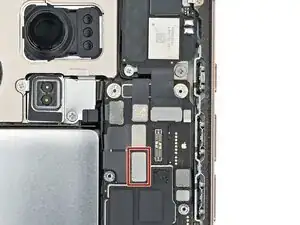

Подсоедините пресс‑коннектор датчика LiDAR, расположенный в центральной части платы.

Работайте аккуратно вокруг хрупких заземляющих защёлок при очистке рамки. Если вы выведёте одну из них из положения, осторожно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми концами или пальцы, чтобы удалить большие куски клея с периметра рамки.

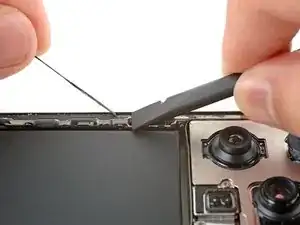

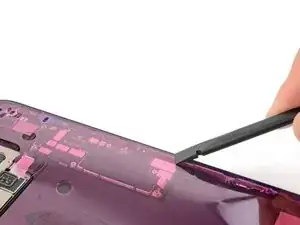

Используйте лопатку, чтобы соскрести остатки клея с рамки.

Если клей упорно держится, примените немного тепла с помощью фена или термофена и повторите попытку.

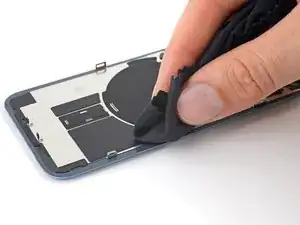

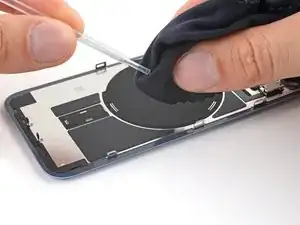

Если вы собираетесь повторно использовать заднее стекло, нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на микрофибру или безворсовую ткань и протрите по периметру, чтобы подготовить поверхность под новый клей.

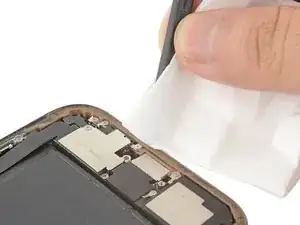

Накройте конец лопатки безворсовой тканью или фильтром для кофе и нанесите на неё несколько капель высококонцентрированного изопропилового спирта (свыше 90%).

Протирайте в одном направлении вдоль периметра рамки, чтобы удалить остатки клея.

Не спешите. Чистая рамка обеспечивает равномерное нанесение сменного клея и лучшее сцепление.

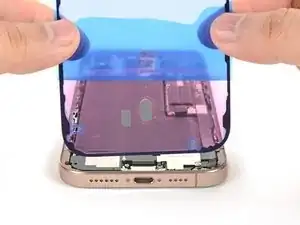

Разместите лист клея поверх рамки, чтобы определить его правильную ориентацию.

Используйте такие ориентиры, как вырез для камеры и выемки по верхнему и нижнему краю, чтобы увидеть, как клей ляжет на рамку.

Возьмитесь за язычок в углу листа клея и оторвите подложку, чтобы обнажить треть клеевого слоя.

Обнажённый клей очень липкий. Не допускайте его соприкосновения с чем‑либо до момента прикладывания к рамке.

Если у вашего клея несколько подложек, оторвите ту, которая обнажает сторону, прилипающую к рамке.

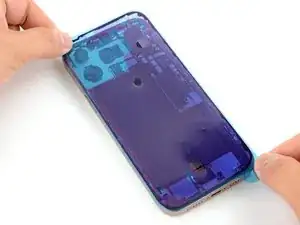

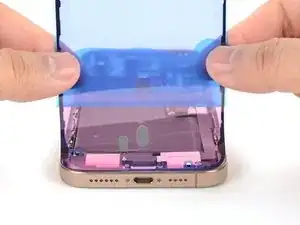

Аккуратно совместите обнажённый край клеевой полосы с соответствующим краем рамки iPhone.

После прижима клея на место вы не сможете его переместить — придётся удалить и начинать заново с новым клеем.

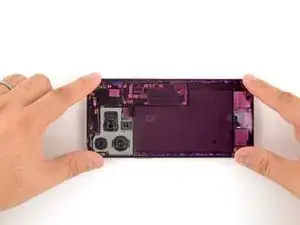

Когда вы правильно совместите края, аккуратно прижмите обнажённую клеевую полосу к рамке.

Продолжайте снимать подложку с клея, аккуратно прижимая клей по ходу работы.

Если вы правильно совместили клей, края лягут идеально.

Если клей слегка смещён, аккуратно подтяните длинные края, чтобы совместить их с рамкой.

Если клей начнёт морщиться или складываться, удалите его и начните заново с новым листом клея.

Если у вас нет запасного набора клеевых полос, можно временно собрать iPhone и пользоваться им без клея. Имейте в виду, что водостойкость будет нарушена до замены клея.

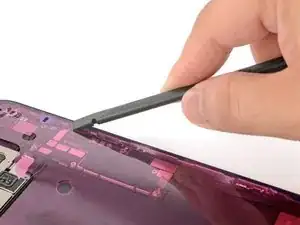

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих защёлок. Если вы согнёте одну из них не на место, аккуратно выпрямите пальцами или пинцетом.

Не прилагайте чрезмерного давления, иначе вы растянете и деформируете клей.

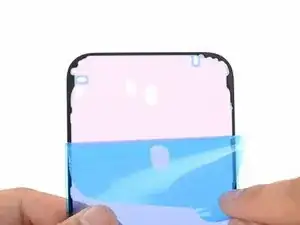

Используйте лопатку или пальцы, чтобы приподнять тянущий язычок, соединённый с большой передней подложкой. Язычок часто находится в углу подложки.

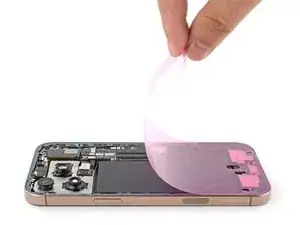

С помощью язычка снимите большую переднюю подложку с клея.

В этот момент у вас может оставаться подложка по периметру, которая предотвращает случайное прилипание клея во время сборки. Пока не снимайте эти небольшие защитные полосы.

Подоприте заднее стекло по правому краю iPhone.

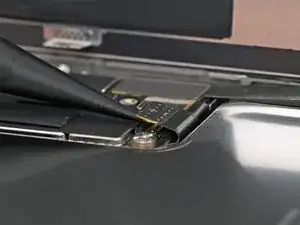

Используйте палец или плоский конец лопатки, чтобы прижать и подключить коннектор заднего стекла к плате.

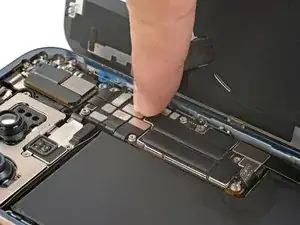

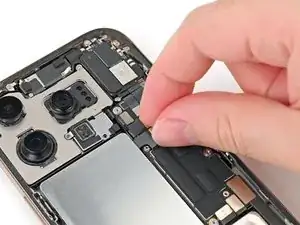

Используйте палец или лопатку, чтобы прижать и подключить пресс‑коннектор батареи к плате.

Это хорошее место, чтобы протестировать ремонт перед окончательной сборкой iPhone. Включите iPhone и убедитесь, что он работает как ожидалось. Затем выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану, чтобы вручную подключить разъём дисплея.

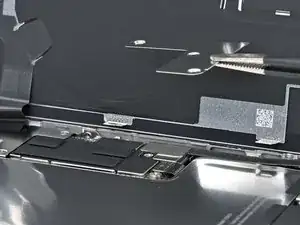

Совместите крышку коннектора заднего стекла по отверстиям для винтов и положите её на место.

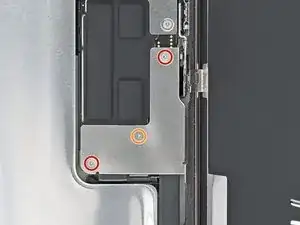

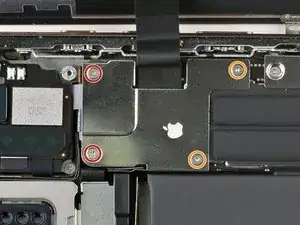

Используйте трёхлучевую отвёртку Y000, чтобы установить четыре винта, фиксирующих крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Выровняйте крышку разъёма аккумулятора по отверстиям под винты и уложите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить три винта, фиксирующих крышку разъёма аккумулятора:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

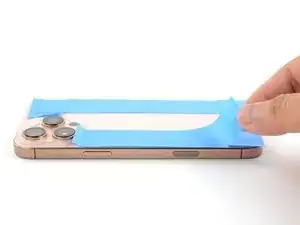

Используйте пальцы или лопатку, чтобы отслоить все периферийные защитные плёнки, обнажив клей.

По мере снятия плёнок следите, чтобы ничего не касалось обнажённого клея.

Проверьте рамку и заднее стекло на наличие оставшихся кусочков плёнки и удалите их. Плёнок не должно оставаться.

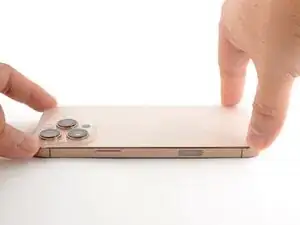

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы чувствуете сопротивление, возможно, периферийная защёлка выгнулась и сжимается рамкой. Посмотрите на точку сопротивления и аккуратно выпрямьте любые согнутые защёлки.

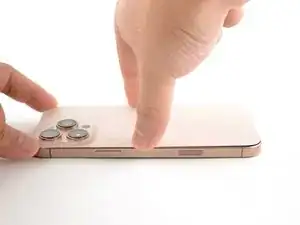

Нажмите по краям iPhone, пока заднее стекло не сядет заподлицо с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периферию заднего стекла до состояния, когда оно будет чуть слишком горячим для прикосновения.

Тепло смягчает клей и помогает обеспечить лучшее сцепление.

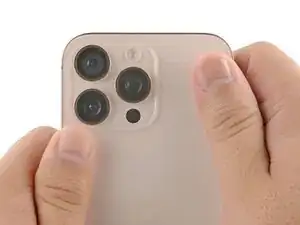

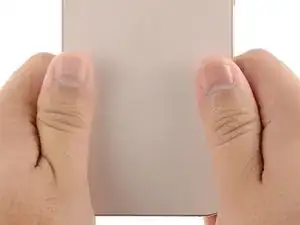

Плотно сожмите пальцами по периметру iPhone.

Поставьте iPhone экраном вниз на чистую ровную рабочую поверхность.

Обклейте периметр заднего стекла лентой, чтобы защитить покрытие.

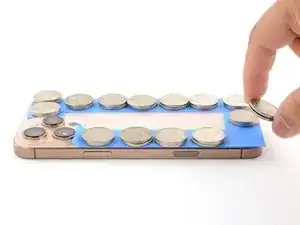

Разложите монеты по периметру заднего стекла, пока не сформируете «стенку» высотой, равной выступам задних камер.

В качестве альтернативы можно использовать тиски по периметру устройства для закрепления нового клея.

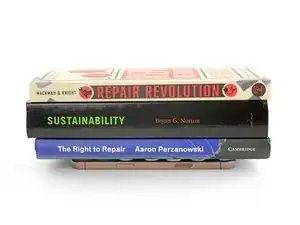

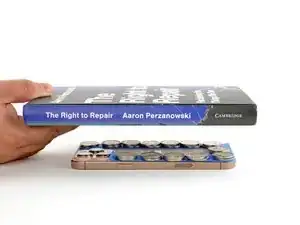

Положите 3–4 тяжёлые книги ровно сверху на iPhone.

Монеты могут оставить лёгкое вдавление на нижней обложке книги, поэтому не используйте что‑то ценное.

Оставьте книги на примерно 30 минут.

Давление поможет активировать клей.

Используйте пенталовую отвёртку P2, чтобы установить два винта длиной 7.4 мм по обе стороны от порта USB‑C.
