Замена модуля фронтальной камеры iPhone 16 Pro

Дайте аккумулятору разрядиться ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите от телефона все кабели.

Удерживая кнопку питания и любую из кнопок громкости, сдвиньте ползунок для выключения телефона.

Если экран или заднее стекло сильно треснуты, наклейте полоски упаковочной ленты внахлёст на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная поверхность достаточно большого размера, чтобы на неё можно было прикрепить присоску.

Если вставить плоский инструмент слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку маркером постоянного действия.

Вы также можете отметить другие углы лопатки разными размерами.

Альтернативно прикрепите монету к лопатке на расстоянии 3 мм от кончика.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7.4 мм по обе стороны от порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

Альтернативно можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он будет горячим на ощупь.

Осторожно: не нагревайте телефон сильнее указанного — аккумулятор чувствителен к нагреву.

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Рывком тяните за ручку вверх с силой и равномерным усилием, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в образовавшийся зазор.

При дальнейшем разрезании клея, крепящего заднее стекло, будьте осторожны в следующих местах:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в эту область, чтобы не перерезать кабель.

Вокруг периметра телефона находятся несколько пружинных контактов. Будьте особенно аккуратны, не вставляйте лопатку глубже, чем рекомендовано в каждом шаге, чтобы не согнуть эти контакты.

Если вы повредите пружинные контакты, аккуратно верните их на место с помощью лопатки или пластикового медиатора, чтобы они выровнялись с их золотыми контактными площадками на заднем стекле.

Не вставляйте лопатку глубже, чем на 5 мм по нижнему краю, чтобы не повредить пружинный контакт.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился обратно.

Нагрейте правый край заднего стекла до состояния, когда он будет горячим на ощупь.

Проведите лопатку вокруг нижнего правого угла и до середины правого края, или до тех пор, пока не почувствуете упор от защёлки, фиксирующей заднее стекло.

Не разрезайте рядом с кнопками громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте эту лопатку вставленной, чтобы клей не склеился обратно.

Нагрейте левый край заднего стекла до состояния, когда он будет горячим на ощупь.

Вставьте вторую лопатку в нижний край.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки отпускаются при прохождении мимо них.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей не склеился обратно.

Нагрейте верхний край заднего стекла, включая область вокруг кнопок громкости, до состояния, когда он будет горячим на ощупь.

Не вставляйте лопатку глубже, чем на 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите лопатку вдоль верхнего края и вокруг верхнего правого угла к кнопке увеличения громкости, чтобы отделить клей.

Вы услышите и почувствуете щелчки при отпускании верхних двух защёлок.

Не пытайтесь полностью снять заднее стекло пока — оно всё ещё подключено тонким ленточным кабелем. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не открывается свободно, не применяйте силу — пройдитесь по периметру лопаткой, чтобы проверить пропущенные участки клея или защёлки, которые застряли.

Вам может понадобиться слегка приподнять заднее стекло перед тем, как открыть его полностью, чтобы полностью освободить защёлки.

Осторожно разверните заднее стекло в сторону кнопок громкости.

Поддержите заднее стекло чистым, прочным предметом, например небольшой коробкой, чтобы не натягивать кабель.

Удалите монтажные лопатки.

Рекомендуется использовать полиимидную ленту для защиты объективов тыльной камеры во время работы внутри телефона. Не давите на объективы, чтобы не повредить хрупкие стабилизаторы.

Используйте трёхзубую отвертку Y000, чтобы выкрутить три винта, крепящие нижнюю крышку разъёма:

Два винта длиной 1,2 мм

Один винт длиной 1,0 мм

Используйте пинцет или пальцы, чтобы поддеть и снять нижнюю крышку разъёма.

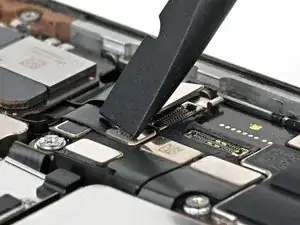

Используйте острый наконечник лопатки, чтобы приподнять и отключить аккумуляторный нажимной разъём press connector.

Используйте трёхзубую отвертку Y000, чтобы выкрутить четыре винта, крепящие верхнюю крышку разъёма:

Два винта длиной 1,0 мм

Один винт длиной 1,2 мм

Один винт длиной 1,6 мм

Используйте пинцет или пальцы, чтобы поддеть и снять верхнюю крышку разъёма.

Используйте острый наконечник лопатки, чтобы приподнять и отключить нажимной разъём заднего стекла.

Снимите заднее стекло с корпуса и удалите его.

Антенна 5G mmWave установлена только в iPhone 16 Pro для США и Пуэрто‑Рико (модель A3083). Для всех других моделей пропустите следующие четыре шага.

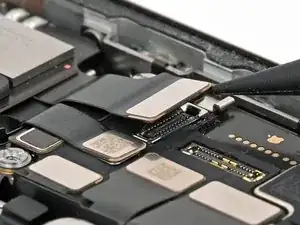

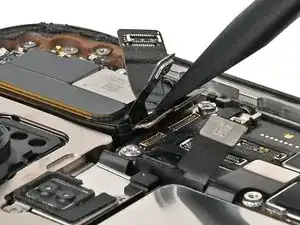

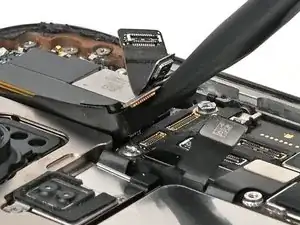

Используйте острый наконечник лопатки, чтобы приподнять и отключить нажимные разъёмы динамика слухового отверстия и антенны 5G mmWave, расположенные в правом верхнем углу платы.

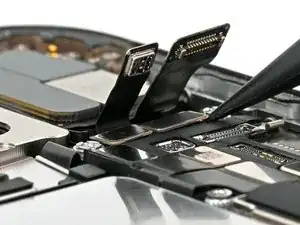

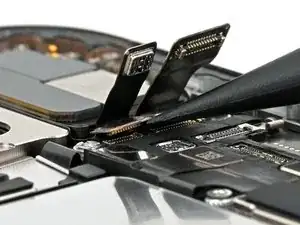

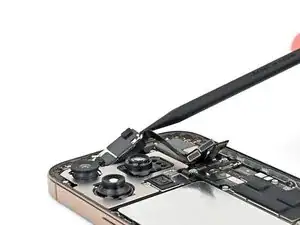

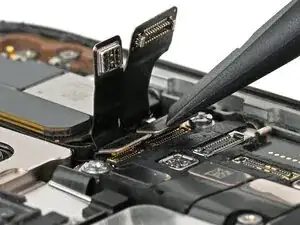

Используйте острый наконечник лопатки, чтобы приподнять и отключить два нажимных разъёма модуля передней камеры, расположенные под предыдущими двумя.

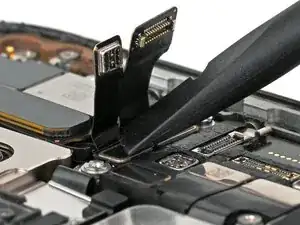

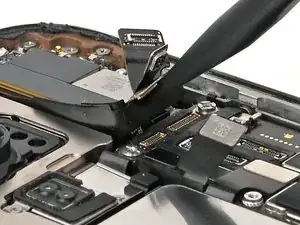

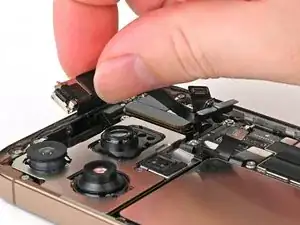

Используйте лопатку или пальцы, чтобы поддеть модуль передней камеры и вынуть его из телефона.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно. Некоторые фотографии сборки показывают модель Pro Max, но процедура верна и для Pro.

Разместите модуль передней камеры в его углублении.

Осторожно уложите гибкие шлейфы камеры в зазор между блоком тыльной камеры и блоком слухового динамика.

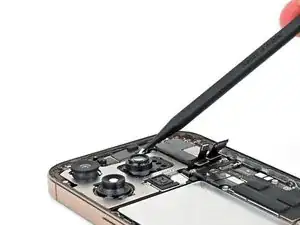

Используйте пальцы или лопатку, чтобы сдвинуть гибкие шлейфы передней камеры вверх к слуховому динамику, затем уложите их в зазор между слуховым динамиком и платой.

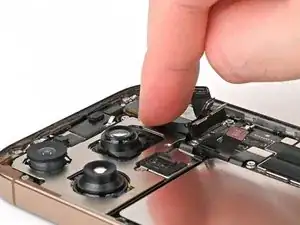

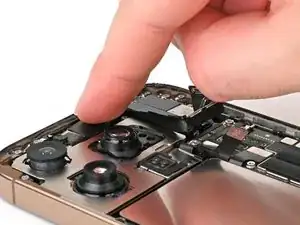

Используйте палец или лопатку, чтобы соединить два нажимных разъёма модуля передней камеры, расположенные на верхнем крае платы.

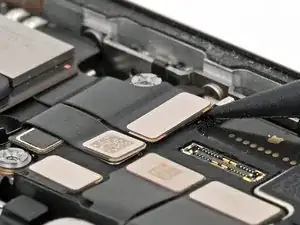

Используйте палец или лопатку, чтобы соединить нажимные разъёмы слухового динамика и антенны 5G mmWave (только для моделей США), расположенные в правом верхнем углу платы.

Работайте вокруг хрупких заземляющих клемм при очистке рамки. Если Вы сместите одну из них, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми наконечниками или пальцы, чтобы снять крупные куски клея с периметра рамки.

Используйте лопаточку, чтобы соскрести остатки клея с рамки.

Если клей упорно держится, примените тепло с помощью фена или тепловой пушки и попробуйте снова.

Если Вы повторно используете заднее стекло, нанесите несколько капель сильно концентрированного изопропилового спирта (более 90%) на микрофибру или безворсовую ткань и протрите по периметру, чтобы подготовить поверхность к новой ленте-адгезиву.

Наложите безворсовую ткань или кофейный фильтр на кончик лопаточки и нанесите несколько капель сильно концентрированного изопропилового спирта (более 90%) на неё.

Протрите в одном направлении вдоль периметра рамки, чтобы удалить остатки клея.

Не торопитесь. Чистая рамка позволяет новой адгезивной ленте ложиться ровно, обеспечивая лучшее сцепление.

Разместите лист адгезива поверх рамки, чтобы определить его правильную ориентацию.

Используйте такие элементы, как вырез под камеру и выемки вдоль верхнего и нижнего краёв, чтобы представить, как адгезив ляжет в рамке.

Схватите язычок в углу листа адгезива и оторвите подложку, чтобы открыть примерно треть адгезива.

Открытый адгезив очень липкий. Не допускайте его касания ничего, пока Вы не будете готовы приклеить его к рамке.

Если у Вашей адгезивной ленты несколько подложек, отклейте ту подложку, которая открывает сторону, прилегающую к рамке.

Аккуратно совместите открытую кромку адгезивной полосы с соответствующей кромкой рамки iPhone.

После прижатия адгезива на место его нельзя будет переставить — придётся удалить и начать заново с новой ленты.

Когда вы правильно выровняете, аккуратно прижмите открытую часть адгезива к рамке.

Продолжайте отрывать подложку с адгезива, аккуратно прижимая адгезив на место.

Если адгезив выровнен правильно, кромки встанут на свои места без зазоров.

Если адгезив немного смещён, аккуратно подтяните длинные кромки, чтобы совместить их с рамкой.

Если адгезив начинает морщиться или складоваться, снимите его и начните заново с новой ленты.

Если у Вас нет запасных адгезивных полос, временно можно собрать iPhone и использовать его без адгезива. Учтите, что водозащищённость будет нарушена до замены адгезива.

Используйте лопаточку, чтобы прижать адгезив по всему периметру iPhone.

Работайте вокруг хрупких заземляющих клемм. Если Вы одну выгнёте, аккуратно верните её на место пальцами или пинцетом.

Не нажимайте слишком сильно, иначе Вы растянете и деформируете адгезив.

Используйте лопаточку или пальцы, чтобы оттянуть язычок, соединённый с большой передней подложкой. Язычок часто находится в углу подложки.

С помощью язычка снимите большую переднюю подложку с адгезива.

На этом этапе по периметру может ещё оставаться подложка, которая предотвращает случайное прилипание адгезива при сборке iPhone. Пока не снимайте эти маленькие защитные подложки.

Подоприте заднее стекло по правому краю iPhone.

Используйте палец или плоский конец лопаточки, чтобы прижать и подключить разъём заднего стекла к плате.

Используйте палец или лопаточку, чтобы прижать и подключить разъём питания аккумулятора к плате.

Сейчас удобный момент проверить ремонт перед окончательной сборкой. Включите iPhone и убедитесь, что он работает как ожидалось. Выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если Вы заменили плату и экран не включается, следуйте руководству по экрану по ссылке screen guide, чтобы вручную подключить разъём дисплея.

Совместите крышку разъёма заднего стекла по отверстиям для винтов и положите её на место.

Используйте трёхлучевой отвёртки Y000, чтобы установить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Совместите крышку разъёма аккумулятора по отверстиям для винтов и положите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить три винта, фиксирующие крышку разъёма аккумулятора:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

Используйте пальцы или лопатку, чтобы снять все периферийные защитные пленки, оголяя клей.

При удалении пленок следите, чтобы ничего не касалось обнажённого клея.

Проверьте рамку и заднее стекло на предмет оставшихся кусочков пленки и удалите их. Пленок не должно оставаться.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы ощущаете сопротивление, возможно, один из периферийных защелок выгнулся и зажимается рамкой. Осмотрите место сопротивления и аккуратно выпрямьте любые согнутые защелки.

Нажмите по краям iPhone, пока заднее стекло полностью не сядет заподлицо с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периферию заднего стекла до состояния, когда оно станет чуть слишком горячим для прикосновения.

Тепло размягчает клей и помогает создать более прочное соединение.

Пальцами плотно сожмите по периметру iPhone.

Положите iPhone экраном вниз на чистую ровную поверхность.

Обклейте по периметру заднего стекла лентой, чтобы защитить покрытие.

Уложите монеты по периметру заднего стекла до образования стенки высотой, соответствующей выступам тыльной камеры.

В качестве альтернативы можно использовать тиски-зажимы вокруг периметра устройства для прижатия нового клея.

Поставьте 3–4 тяжёлые книги ровно поверх iPhone.

Монеты могут оставить лёгкое вмятие на обложке нижней книги, поэтому не используйте что‑то ценное.

Оставьте книги на около 30 минут.

Давление поможет активировать клей.

Используйте пинцет‑отвёртку P2 для установки двух винтов длиной 7,4 мм по обе стороны от порта USB‑C.
