Замена тактильного двигателя (Taptic Engine) iPhone 16 Pro

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите по экрану для выключения телефона.

Если экран или заднее стекло сильно треснули, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что возле нижнего края есть гладкая область, достаточная для присоски.

Если вставить инструмент слишком глубоко, пластина для раскрытия может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте пластину для раскрытия перманентным маркером.

Вы также можете отметить другие углы пластины разными метками.

В качестве альтернативы приклейте монету к пластине на 3 мм от кончика.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7,4 мм по обе стороны порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или паяльный фен, чтобы нагреть нижний край заднего стекла до состояния, когда он будет горячим на ощупь.

Будьте осторожны и не перегревайте телефон — аккумулятор чувствителен к теплу.

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Сильным, ровным тянущим движением поднимите ручку, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик пластины для раскрытия в зазор.

При разрезании клея, фиксирующего заднее стекло, будьте внимательны к следующим зонам:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте пластину туда, чтобы не перерезать кабель.

По периметру телефона расположены несколько пружинных контактов. Будьте особенно осторожны и не вставляйте пластину глубже, чем рекомендовано, чтобы не согнуть эти контакты.

Если вы повредили пружинные контакты, аккуратно выровняйте их обратно с помощью медиатора или пластины для раскрытия так, чтобы они совпали со своими золотыми контактными площадками на заднем стекле.

Не вставляйте пластину глубже чем 5 мм на нижнем крае, чтобы избежать повреждения пружинного контакта.

Проведите пластиной взад‑вперед вдоль нижнего края, чтобы разрезать клей.

Оставьте пластину вставленной в правом нижнем углу, чтобы клей не слипся снова.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Проведите пластину вокруг правого нижнего угла и до середины правого края, или пока не почувствуете упор от клипсы, удерживающей заднее стекло.

Не разрезайте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте эту пластину вставленной, чтобы клей не слипся снова.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вставьте вторую пластину для раскрытия в нижний край.

Проведите вторую пластину вокруг левого нижнего угла и вдоль левого края экрана, чтобы разрезать клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки отпускаются при прохождении мимо них.

Оставьте эту пластину вставленной в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте верхний край заднего стекла, включая область вокруг кнопок громкости, до состояния, когда он станет горячим на ощупь.

Не вставляйте пластину глубже чем 3 мм по верхнему краю, чтобы не повредить пружинные контакты.

Проведите пластину по верхнему краю и вокруг правого верхнего угла до кнопки увеличения громкости, чтобы разрезать клей.

Вы услышите и почувствуете щелчки, когда отпустятся две верхние защёлки.

Пока не пытайтесь полностью снять заднее стекло — оно все ещё подключено тонким шлейфом. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не откидывается легко, не применяйте силу — снова пройдите по периметру медиатором, чтобы проверить пропущенные участки клея или застрявшие защёлки.

Возможно, потребуется слегка приподнять заднее стекло перед откидыванием, чтобы полностью освободить защёлки.

Осторожно откиньте заднее стекло в сторону кнопок громкости.

Поддержите заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не напрягать шлейф.

Удалите медиаторы для открывания.

Рекомендуется использовать полиимидную ленту для защиты объективов основной камеры во время работы внутри телефона. Не давите на объективы, чтобы не повредить чувствительные стабилизаторы.

Используйте трёхлопастную отвёртку Y000, чтобы выкрутить три винта, фиксирующие нижнюю крышку разъёма:

Два винта длиной 1,2 мм

Один винт длиной 1,0 мм

Используя пинцет или пальцы, поднимите и снимите нижнюю крышку разъёма.

Используйте острый конец лопатки, чтобы приподнять и отключить пресс‑разъём аккумулятора press connector.

Используйте трёхлопастную отвёртку Y000, чтобы выкрутить четыре винта, фиксирующие верхнюю крышку разъёма:

Два винта длиной 1,0 мм

Один винт длиной 1,2 мм

Один винт длиной 1,6 мм

Используя пинцет или пальцы, поднимите и снимите верхнюю крышку разъёма.

Используйте острый конец лопатки, чтобы приподнять и отключить пресс‑разъём заднего стекла.

Снимите заднее стекло с корпуса и удалите его.

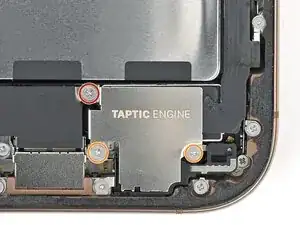

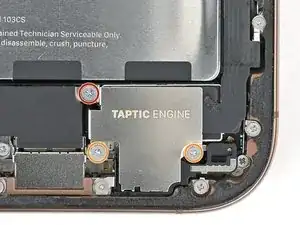

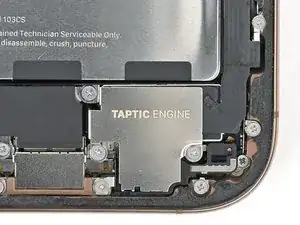

Используйте крестообразную отвёртку Phillips, чтобы выкрутить три винта, фиксирующие крышку Taptic Engine:

Один винт длиной 3,0 мм

Два винта длиной 1,7 мм

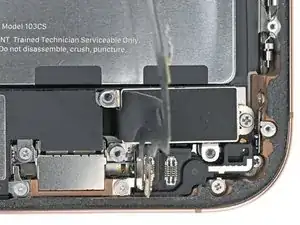

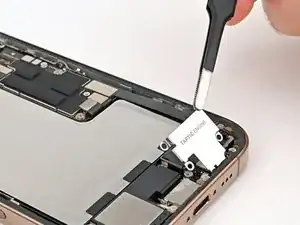

Используйте пинцет или пальцы, чтобы приподнять верхний край крышки Taptic Engine.

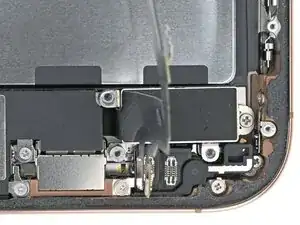

Когда нижний край отщёлкнется от корпуса, снимите крышку Taptic Engine.

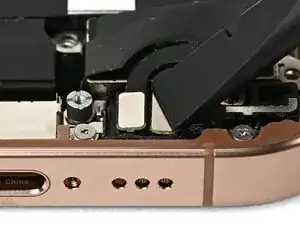

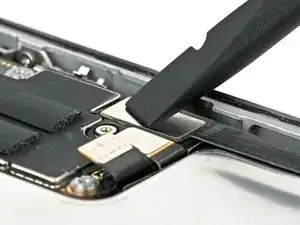

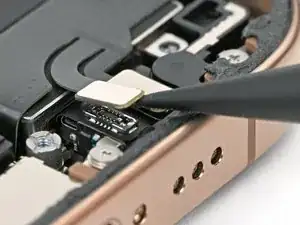

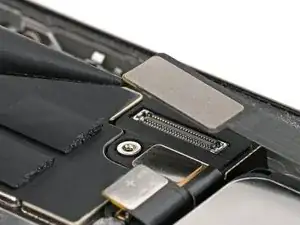

Используйте острый конец лопатки, чтобы приподнять и отключить пресс‑разъём кабеля нижней сборки от логической платы.

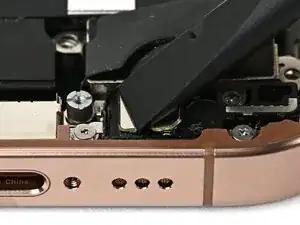

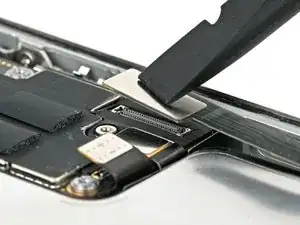

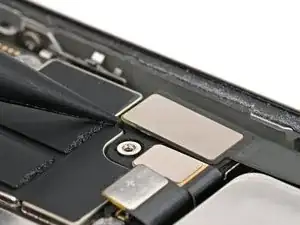

Используйте острый конец лопатки, чтобы приподнять и отключить два пресс‑разъёма возле правого нижнего края корпуса.

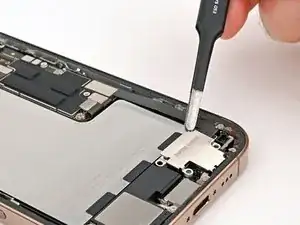

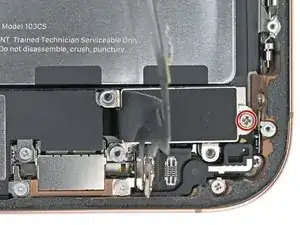

Используйте трёхлопастную отвёртку Y000, чтобы выкрутить винт длиной 1,0 мм, фиксирующий кабель нижней сборки.

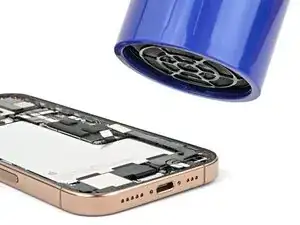

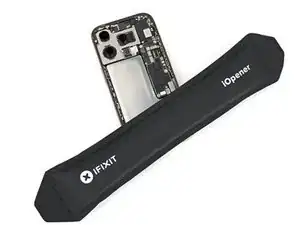

Используйте iOpener или фен, чтобы нагреть участок кабеля нижней сборки над Taptic Engine, пока он не станет горячим на ощупь.

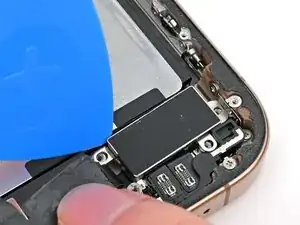

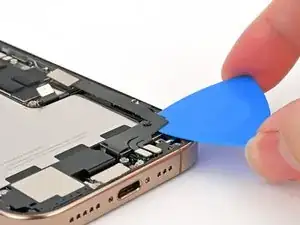

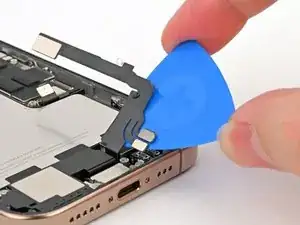

Сдвиньте медиатор под кабель нижней сборки, чтобы отделить его от Taptic Engine.

Осторожно отогните кабель в сторону, чтобы получить доступ к Taptic Engine.

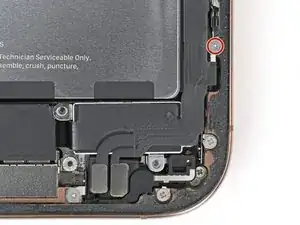

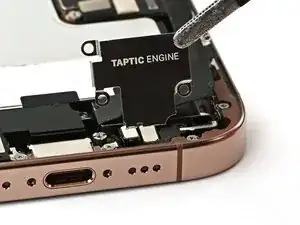

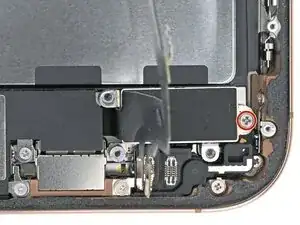

Используйте крестообразную отвёртку Phillips, чтобы выкрутить винт длиной 1,9 мм, фиксирующий Taptic Engine.

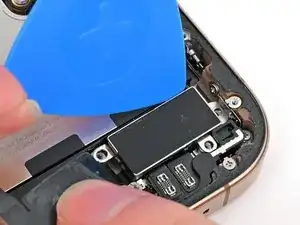

Просуньте наконечник медиатора вдоль верхнего края Taptic Engine, чтобы отделить приклеенную к нему пластиковую буферную полоску.

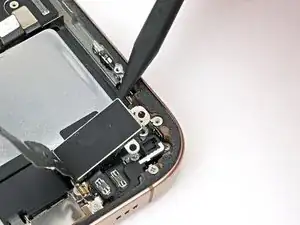

Используйте острый конец лопатки, чтобы приподнять Taptic Engine с его верхнего правого угла.

Будьте осторожны, не поддевайте аккумулятор.

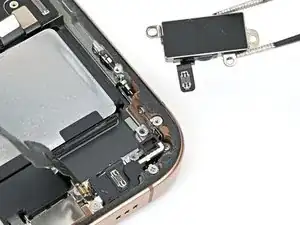

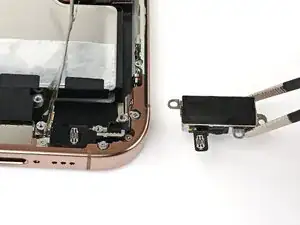

Снимите Taptic Engine.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно. Некоторые фотографии сборки показывают модель Pro Max, но процедура верна для Pro.

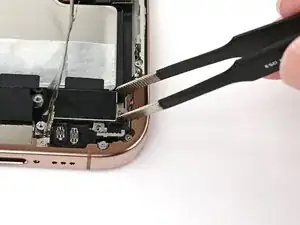

Используйте пинцет с притуплённым носиком или пальцы, чтобы совместить Taptic Engine с его установочными стойками и установить его в корпус.

Используйте крестовую отвертку, чтобы установить винт длиной 1,9 мм, фиксирующий Taptic Engine, расположенный на его правом краю.

Используйте палец или лопатку для подключения двух нижних сборочных пресс‑разъёмов.

Эти пресс‑разъёмы могут быть капризными. Совместите каждый разъём с его гнездом и прижмите — сначала с одной стороны, затем с другой — до щелчка. Не применяйте чрезмерную силу. Если возникают затруднения, переместите разъём и попробуйте снова.

Используйте трёхзубчатую отвертку Y000, чтобы установить винт длиной 1,0 мм, фиксирующий кабель нижней сборки.

Используйте палец или лопатку, чтобы подключить пресс‑разъём кабеля нижней сборки, расположенный в правом нижнем углу платы логики.

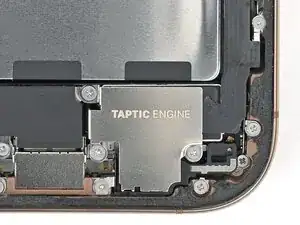

Используйте пинцет или пальцы, чтобы установить крышку Taptic Engine.

Убедитесь, что нижний край крышки надёжно защёлкнулся на рамке.

Используйте крестовую отвертку, чтобы установить три винта, фиксирующие крышку Taptic Engine:

Один винт длиной 3,0 мм

Два винта длиной 1,7 мм

Работайте вокруг хрупких заземляющих защёлок при очистке рамки. Если вы согнёте одну из них, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми концами или пальцы, чтобы удалить крупные куски клея с периметра рамки.

Используйте лопатку, чтобы соскрести остатки клея с рамки.

Если клей сильно держится, нагрейте место феном или термофеном и попробуйте снова.

Если вы будете повторно использовать заднее стекло, нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на микрофибру или безворсовую ткань и протрите вокруг периметра, чтобы подготовить поверхность для нового клея.

Обмотайте безворсовую ткань или фильтр для кофе вокруг наконечника лопатки и нанесите на него несколько капель высококонцентрированного изопропилового спирта (свыше 90%).

Протирайте в одном направлении вдоль периметра рамки, чтобы очистить остатки клея.

Не торопитесь. Чистая рамка позволяет замене клея ложиться ровно, обеспечивая лучшее сцепление.

Приложите лист с клеевым слоем на рамку, чтобы определить его правильную ориентацию.

Используйте такие элементы, как вырез для камеры и выемки вдоль верхнего и нижнего краёв, чтобы представить, как клей расположится в рамке.

Возьмите за язычок в углу листа с клеем и оторвите защитную плёнку, чтобы открыть треть клейкой поверхности.

Открытый клей очень липкий. Не допускайте его контакта с чем‑либо, пока не будете готовы приклеить к рамке.

Если у вашего клея несколько защитных плёнок, оторвите ту, которая открывает сторону, прилегающую к рамке.

Аккуратно совместите открытый край клеевой полосы с соответствующим краем рамки iPhone.

После прижатия клея его нельзя переместить — придётся снять и начинать заново с новым клеем.

Когда вы правильно совместили, аккуратно прижмите открытую клейкую полосу к рамке.

Продолжайте снимать защитную плёнку с клея, аккуратно прижимая клей на место.

Если вы правильно совместили клей, края идеально встанут на свои места.

Если клей немного смещён, аккуратно подтяните длинные края в линию с рамкой.

Если клей начинает морщиться или мяться, снимите его и начните заново с новым листом клея.

Если у вас нет запасных полос клея, можно временно собрать iPhone и пользоваться им без клея. Учтите, что водозащита будет нарушена до замены клея.

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих защёлок. Если вы согнёте одну из них, аккуратно верните её на место пальцами или пинцетом.

Не прижимайте слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопатку или пальцы, чтобы поднять язычок, прикреплённый к большой передней подложке. Язычок часто находится в углу подложки.

Потяните за язычок, чтобы оторвать большую переднюю подложку от клея.

На этом этапе по периметру могут остаться подложки, которые препятствуют случайному приклеиванию клея ко всему при сборке iPhone. Пока не удаляйте эти маленькие защитные подложки.

Подоприте заднее стекло по правому краю вашего iPhone.

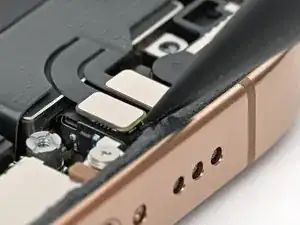

Используйте палец или плоский конец лопатки, чтобы прижать и подключить разъём заднего стекла к плате.

Используйте палец или лопатку, чтобы прижать и подключить разъём питания батареи к плате.

Сейчас хорошее время проверить ремонт перед окончательной сборкой iPhone. Включите iPhone и убедитесь, что он работает как ожидается. Затем выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, необходимо следовать руководству по экрану, чтобы вручную подключить разъём дисплея: руководство по экрану.

Совместите крышку разъёма заднего стекла по отверстиям под винты и положите её на место.

Используйте трёхзубный Y000 отвёртку, чтобы установить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Совместите крышку разъёма батареи по отверстиям под винты и положите её на место.

Используйте трёхзубный Y000 отвёртку, чтобы установить три винта, фиксирующие крышку разъёма батареи:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

Используйте пальцы или лопатку, чтобы снять все периферийные подложки, оголяя клей.

При снятии подложек следите, чтобы ничего не касалось оголённого клея.

Проверьте рамку и заднее стекло на предмет оставшихся подложек и удалите их. Подложек быть не должно.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы чувствуете сопротивление, какой‑то периметральный зажим мог согнуться и сжимается рамкой. Посмотрите на точку сопротивления и аккуратно выпрямьте любые согнутые зажимы.

Прижмите по краям iPhone, пока заднее стекло не станет вровень с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периметр заднего стекла до состояния, когда он станет слегка слишком горячим для прикосновения.

Тепло размягчает клей и помогает создать лучшее сцепление.

Сжмите пальцами по периметру iPhone с сильным нажимом.

Положите iPhone экраном вниз на чистую ровную рабочую поверхность.

Обклейте периметр заднего стекла лентой, чтобы защитить покрытие.

Поставьте вокруг периметра стопку монет до высоты, равной выступающим частям задней камеры.

Альтернативно можно использовать тиски вокруг периметра устройства, чтобы закрепить новый клей.

Поставьте 3–4 тяжёлые книги прямо на ваш iPhone.

Монеты могут оставить лёгкое вдавление на обложке нижней книги, поэтому не используйте что‑то ценное.

Оставьте книги на примерно 30 минут.

Давление поможет активировать клей.

Используйте пентафайловую отвёртку P2, чтобы установить два винта длиной 7.4 мм по обе стороны порта USB‑C.
