Замена заднего стекла iPhone 16 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения телефона.

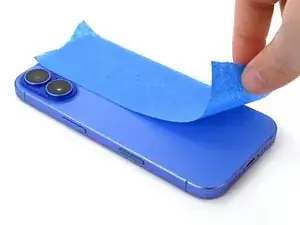

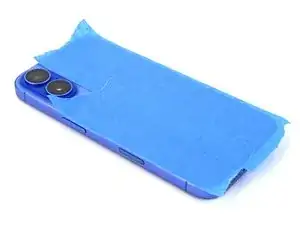

Если экран или заднее стекло сильно треснуло, наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что внизу по краю есть ровная область, достаточно большая для присоски.

Если вставить слишком глубоко, монтажная лопатка может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте монтажную лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными размерами.

В качестве альтернативы прикрепите монету к лопатке на расстоянии 3 мм от кончика.

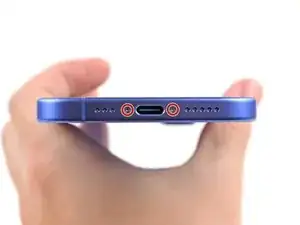

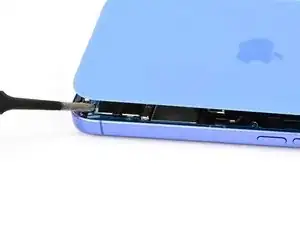

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обе стороны от порта USB-C.

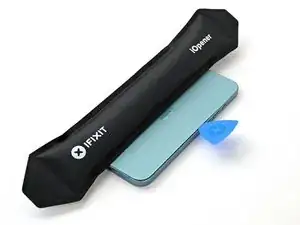

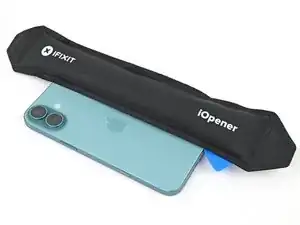

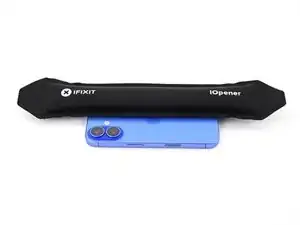

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

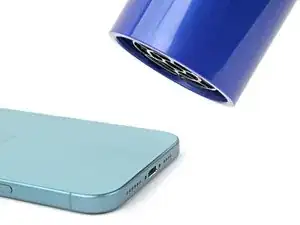

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния горячего на ощупь.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор чувствителен к нагреву.

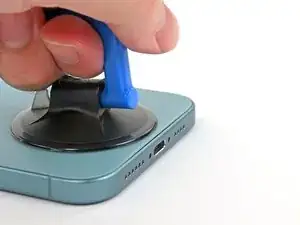

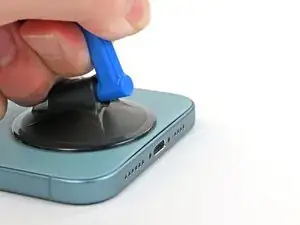

Прикрепите присоску к нижнему краю заднего стекла, над портом USB-C.

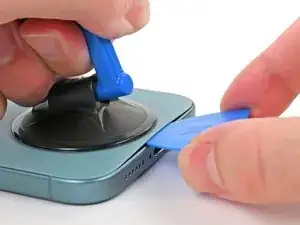

Потяните за ручку вверх сильной, ровной силой, чтобы создать зазор между задним стеклом и рамкой.

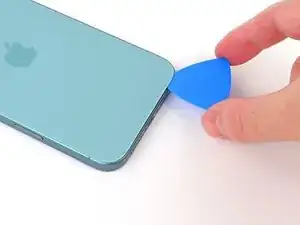

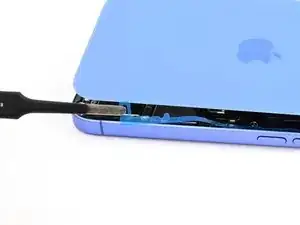

Вставьте кончик монтажной лопатки в зазор.

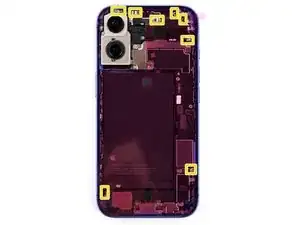

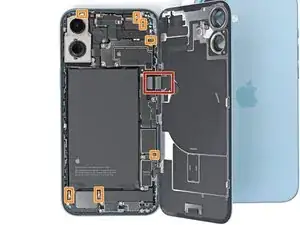

При разрезании клея, фиксирующего заднее стекло на следующих шагах, будьте осторожны в следующих областях:

Рядом с кнопкой увеличения громкости находится хрупкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте туда лопатку, чтобы не перерезать кабель.

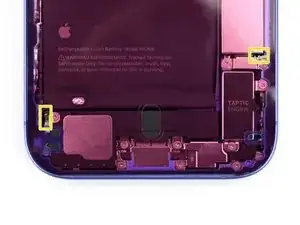

По периметру телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять лопатку глубже, чем указано в каждом шаге, чтобы не погнуть эти контакты.

Не вставляйте лопатку глубже, чем 5 мм по нижнему краю, чтобы не повредить пружинные контакты.

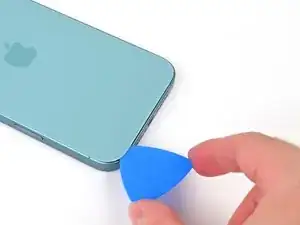

Прокладывайте лопатку взад-вперёд вдоль нижнего края, чтобы разъединить клей.

Оставьте лопатку вставленной в правом нижнем углу, чтобы клей не склеился снова.

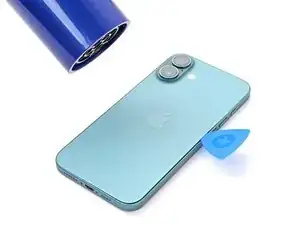

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния горячего на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль правого края, чтобы не повредить пружинные контакты и шлейф.

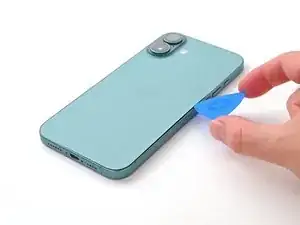

Проведите лопатку вокруг нижнего правого угла и проведите её до половины правого края либо пока не почувствуете жёсткую остановку у фиксатора, удерживающего заднее стекло.

Не разрезайте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте эту лопатку вставленной, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагревайте до состояния горячего на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль левого края, чтобы не повредить пружинный контакт.

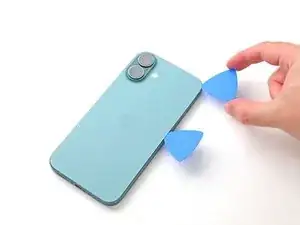

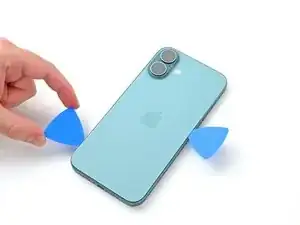

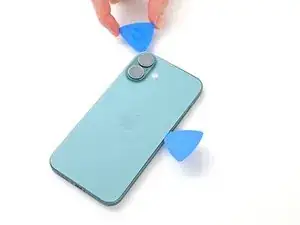

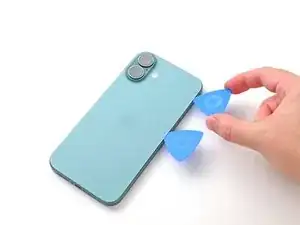

Вставьте вторую монтажную лопатку в нижний край.

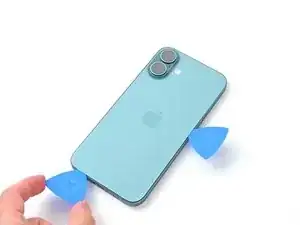

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении через них.

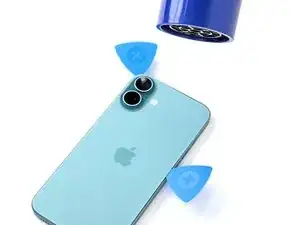

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю заднего стекла под углом так, чтобы он охватывал кнопки регулировки громкости, в течение двух минут.

При использовании фена или тепловой пушки нагревайте до состояния, когда поверхность станет горячей на ощупь.

Не вставляйте медиатор глубже 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

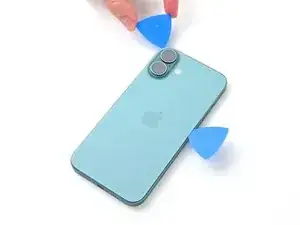

Сдвиньте медиатор по верхнему краю и вокруг верхнего правого угла до кнопки увеличения громкости, чтобы разъединить клей.

Вы должны слышать и чувствовать щелчки при освобождении двух верхних фиксаторов.

Не пытайтесь полностью снять заднее стекло пока — оно всё ещё подключено тонким шлейфом. Следуйте следующим шагам для безопасного снятия.

Если заднее стекло не откидывается легко, не применяйте силу — пройдитесь медиатором по периметру, чтобы проверить пропущенные участки клея или заедание фиксаторов.

Возможно, потребуется слегка приподнять заднее стекло перед откидыванием, чтобы полностью освободить фиксаторы.

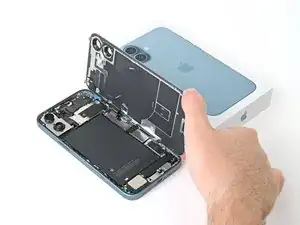

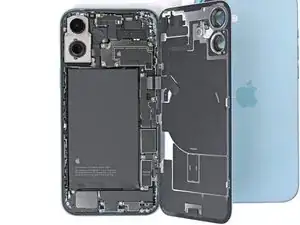

Аккуратно откиньте заднее стекло в сторону кнопок громкости.

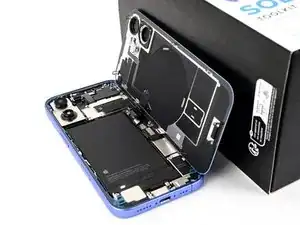

Поддержите заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не натягивать шлейф.

Уберите медиаторы.

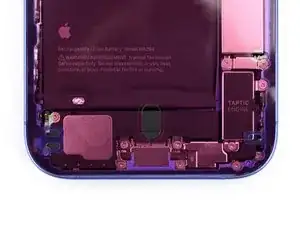

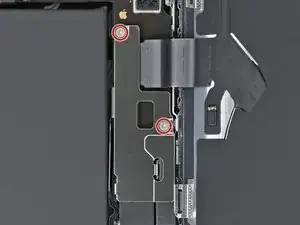

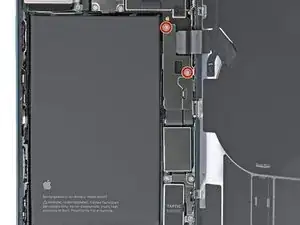

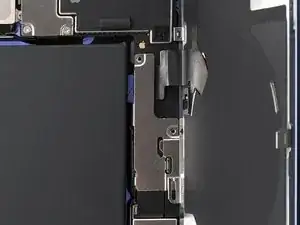

Используйте трёхзубый отвёртку Y000, чтобы выкрутить два винта длиной 1,3 мм, удерживающие крышку среднего разъёма.

Будьте осторожны, чтобы не продавить и не проколоть аккумулятор в этом шаге.

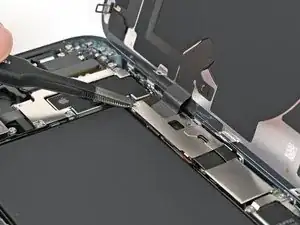

Используйте пинцет с тупыми кончиками или пальцы, чтобы сдвинуть крышку в сторону левого края телефона и освободить её крючок из гнезда на плате.

Снимите крышку.

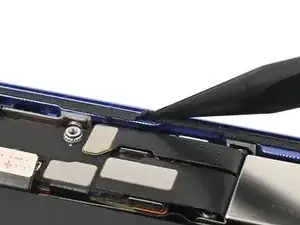

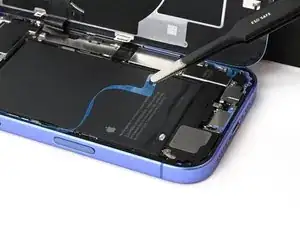

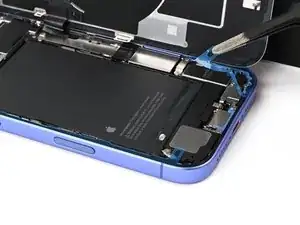

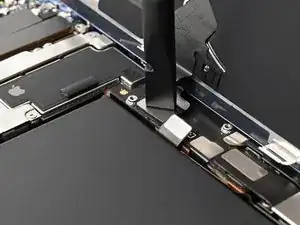

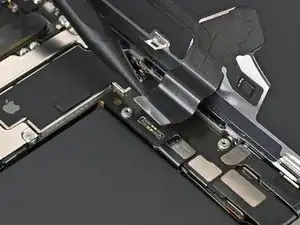

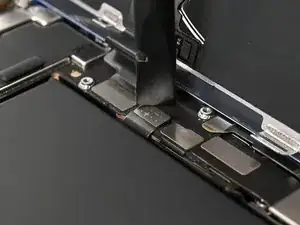

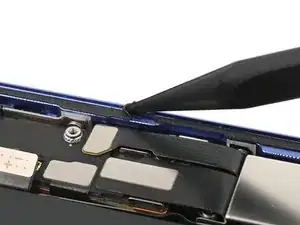

Используйте острый конец лопатки, чтобы поддеть и отключить контакт давления катушки беспроводной зарядки.

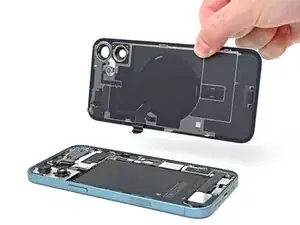

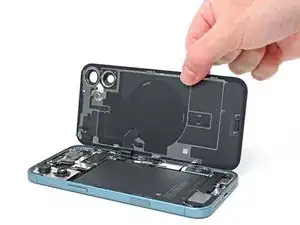

Снимите заднее стекло с рамки и удалите его.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно.

Некоторые фотографии сборки сделаны на iPhone 16 без приставки Plus, он может выглядеть немного иначе. Процедура верна.

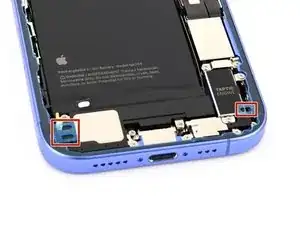

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Это хорошее место для проверки ремонта перед окончательной герметизацией. Подключите аккумулятор и заднее стекло, включите телефон и убедитесь, что он работает как ожидается. Выключите телефон, отключите аккумулятор и заднее стекло и продолжайте сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если у вас возникают трудности с удалением клея, нагрейте место с помощью фена или тепловой пушки.

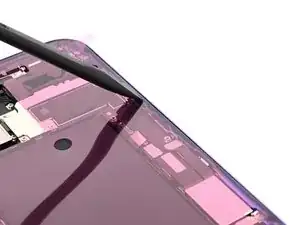

Используйте заострённый конец лопатки, чтобы прижать и скатать клей до тех пор, пока его можно будет захватить пинцетом.

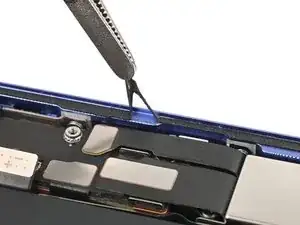

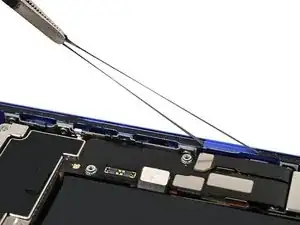

Используйте пинцет, чтобы снять клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удалён.

Любые остатки клея ослабят герметичность iPhone. Тщательно очистите рамку.

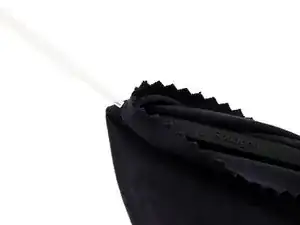

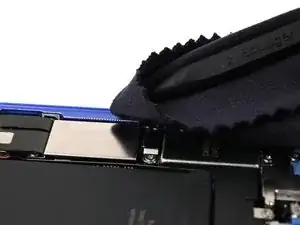

Натяните микрофибру или безворсовую ткань на конец лопатки и нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) на ткань.

Протирайте по направлению вдоль периметра рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы испарился излишек спирта.

Если вы не собираетесь повторно использовать заднее стекло, пропустите этот шаг.

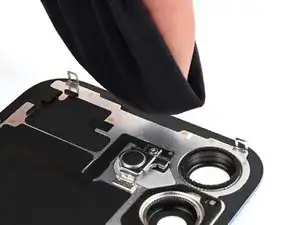

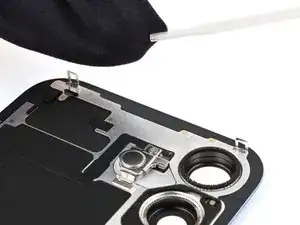

Нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) на микрофибру или безворсовую ткань и протрите по периметру заднего стекла, чтобы подготовить поверхность к новому клею.

Если какие-либо защёлки на заднем стекле деформированы, аккуратно выровняйте их пальцами.

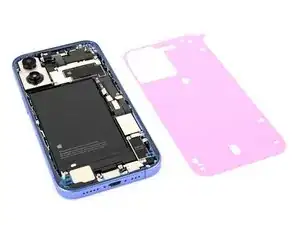

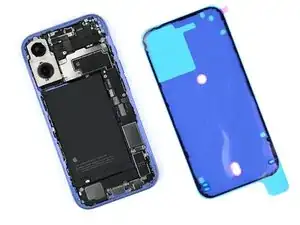

Ориентируйте новую клейкую ленту над рамкой так, чтобы большая синяя подложка была под ней, а выдвижной язычок находился в правом нижнем углу.

Цвет подложки и расположение язычков на вашей клейкой ленте могут отличаться.

Используйте элементы, такие как вырез для камеры и выемки по краям, чтобы правильно ориентировать клей.

Используйте язычок, чтобы начать снимать нижнюю подложку с клейкой ленты, но не удаляйте подложку полностью.

После того как клей прижмёте на место, его нельзя будет переместить — придётся удалить и начать заново с новым клеем.

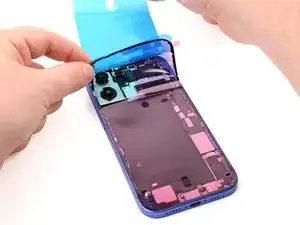

Удерживайте синюю подложку в стороне и совместите клей с нижним краем iPhone.

Уложите нижний край клея в выемку в рамке, убедившись, что пружинные контакты iPhone совмещены с вырезами в подложке.

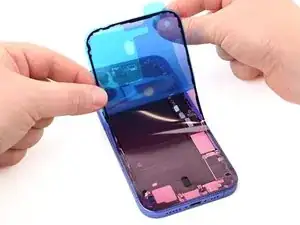

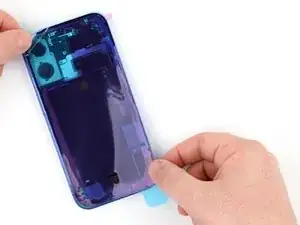

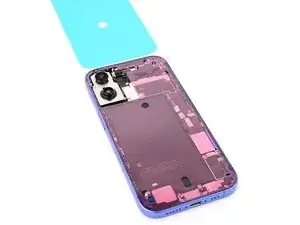

Продолжайте снимать заднюю подложку с клея, одновременно прижимая клей по краям рамки iPhone.

Если вы правильно совместили нижний край клея, боковые и верхний края встанут на свои места. Если клей смещён, удалите его и начните заново с новым клеем.

Если клей смещён и у вас нет запасного комплекта, можно временно собрать iPhone и использовать его без клея, но учтите, что водозащита iPhone будет нарушена до установки нового клея.

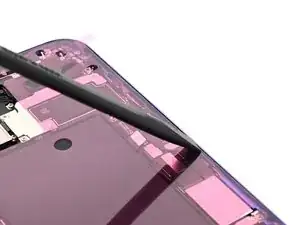

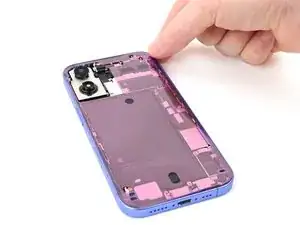

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Осторожно: не прикасайтесь к пружинным контактам, выступающим через розовую подложку.

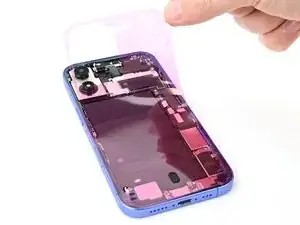

Используйте маленькую вытягивающуюся ярлычок в правом верхнем углу, чтобы снять розовую подложку клея.

После удаления верхней подложки сверху клея должны находиться три узкие подложки с вытягивающимися ярлычками у нижнего края.

Ярлычки у вас могут находиться в других местах.

Если вы не видите этих ярлычков, возможно, вы случайно удалили тонкие подложки на предыдущем шаге. Если клей чистый и правильно совмещён, можно продолжить, только будьте осторожны и не прикасайтесь к открытому клею до установки заднего стекла.

Подоприте заднее стекло по правому краю iPhone, используя коробку или похожую прочную опору для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы соединить нажимной разъём катушки беспроводной зарядки.

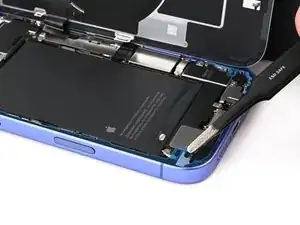

Используйте плоский конец лопатки или палец, чтобы подключить аккумулятор.

Крышка разъёма имеет два крючка, которые входят в пазы на плате.

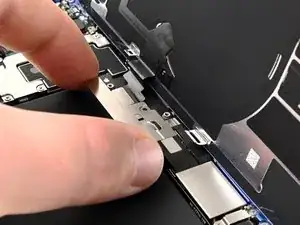

Положите крышку разъёма на телефон так, чтобы крючки были чуть левее своих пазов на плате.

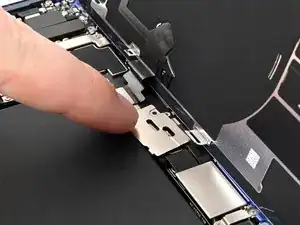

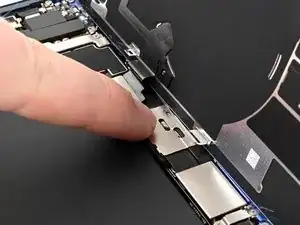

Нажмите пальцем крышку разъёма вниз и вправо, пока оба крючка не войдут в пазы.

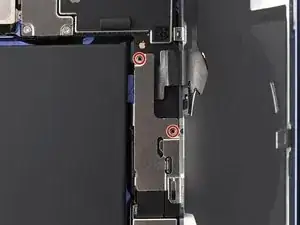

Используйте трёхсоставную отвёртку Y000, чтобы установить два винта длиной 1 мм, фиксирующих среднюю крышку разъёма.

При снятии подложек на этом шаге клей будет полностью открыт. Следите, чтобы ничего не касалось открытого клея.

Используйте синие ярлычки, чтобы снять подложки с нижнего, левого и верхнего краёв iPhone. Подождите с удалением подложки по правому краю.

Не допуская касания заднего стекла к клею, удерживайте заднее стекло над телефоном так, чтобы получить доступ к последней подложке по правому краю.

Используйте пинцет или пальцы, чтобы снять последнюю подложку по правому краю телефона.

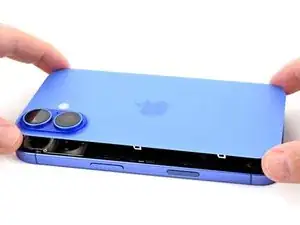

Удерживая заднее стекло над телефоном, совместите его с рамкой.

Опустите стекло прямо вниз на рамку и прижмите, пока защёлки не займут своё место.

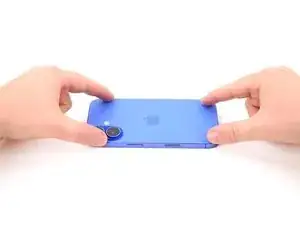

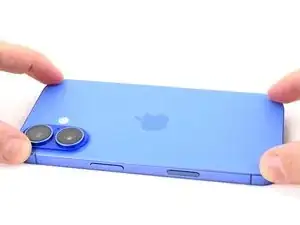

Прижмите по периметру заднего стекла, чтобы защёлкнуть все защёлки.

Чтобы помочь клею закрепиться, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки до состояния, когда поверхность станет горячей на ощупь.

Плотно прижмите по периметру заднего стекла.

Если у вас есть зажимы для экрана, используйте их для усиления сцепления нового клея. Если нет — продолжайте чтение, там описаны другие способы закрепить заднее стекло.

Чтобы равномерно сжать iPhone и укрепить соединение заднего стекла с рамой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

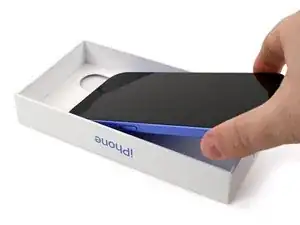

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры оказался в углублении.

Найдите предмет близкий по размеру к вашему iPhone, но выше стенок коробки. Поставьте его поверх iPhone, затем положите несколько тяжёлых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Приклейте ленту к заднему стеклу, чтобы защитить его покрытие.

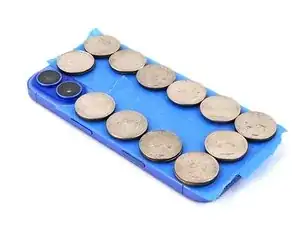

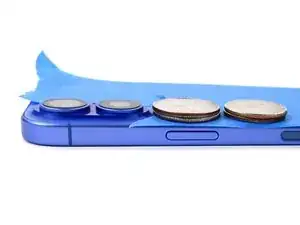

Поместите два слоя монет или аналогичных по толщине предметов на ленту по краям заднего стекла.

Равномерно распределите монеты и убедитесь, что их толщина как минимум соответствует высоте выступа камеры.

Поставьте несколько книг или других тяжёлых предметов поверх iPhone.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.
