iPhone 16 Pro Идентификатор микросхем

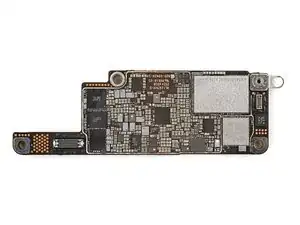

Эти снимки платы сделаны с использованием iPhone 16 Pro для США. Эта модель не имеет физического лотка для SIM-карты, но содержит аппаратные средства для поддержки 5G mmWave диапазонов, а также спутниковой связи.
Посмотрите наш разбор iPhone 16 Pro для получения дополнительных сведений.
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад в это исследование!
Шаг 1

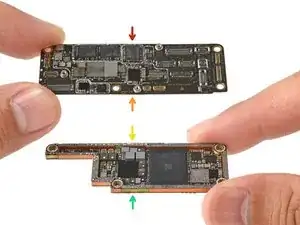

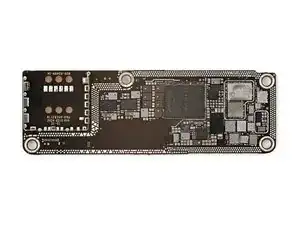

На логической плате iPhone 16 Pro расположены две двусторонние печатные платы:
Шаг 2

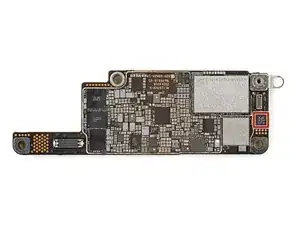

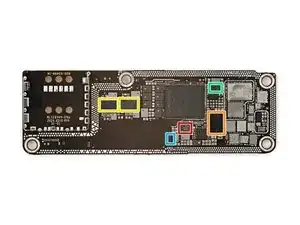

STMicroelectronics ST33J eSIM/секьюрный элемент
Qualcomm PMX65-000 управление питанием
Cirrus Logic 338S01087 усилитель звука
Генератор тактовой частоты Qualcomm
Analog Devices MAX11390A аналого-цифровой преобразователь
Шаг 3

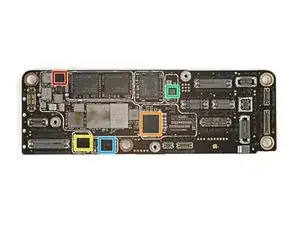

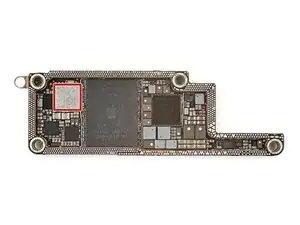

Qualcomm SDR735-001 радиоприёмопередатчик
Qualcomm SMR546-002 промежуточный частотный приёмопередатчик
Broadcom AFEM-8234 фронт-энд модуль
Skyworks SKY58440-11 фронт-энд модуль
Qorvo QM76307 фронт-энд модуль
Шаг 4

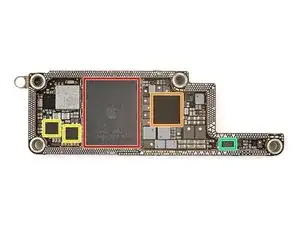

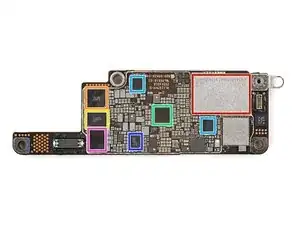

Texas Instruments LM3567A1 драйвер светодиодной вспышки
Broadcom BCM59367A1 контроллер беспроводной зарядки
Qualcomm QET7100-001 широкополосный трекер огибающей
Блок питания трекера огибающей Qorvo
Apple 338S00616 DC-DC преобразователь
Шаг 5

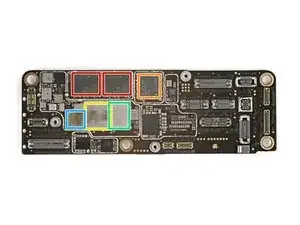

Qualcomm SDX71M-000 модем
Фронт-энд модуль Skyworks
Qorvo QM76306 фронт-энд модуль
Возможно контроллер NFC от NXP Semiconductors
Шаг 6
Micron MT62F1G64D4AQ-031 XT:C LPDDR5X SDRAM, расположенная поверх Apple APL1V07 / 339S01527 процессора приложений A18 Pro с шестиядерным CPU, графическим процессором и нейронным движком
Apple APL109A / 338S01119 управление питанием
STMicroelectronics STPMIA3C управление питанием
GigaDevice GD25Q80E 1 МБ последовательная NOR флэш-память
Шаг 7

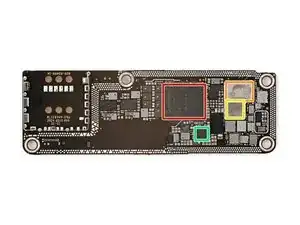

USI 339M00326 модуль UWB
Шаг 8

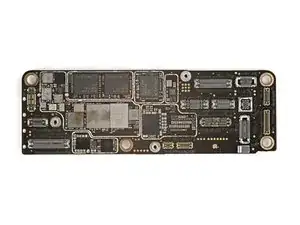

Kioxia K5A3RF9864 128 ГБ NAND флэш-память
Вероятно контроллер USB Type-C от Texas Instruments SN2012027
Вероятно зарядное устройство для батареи Texas Instruments CP3200B1G0
Cirrus Logic 338S00967 аудиокодек
Cirrus Logic 338S01087 усилитель звука
Texas Instruments TPS65657B0 источник питания дисплея
Вероятно Cirrus Logic 338S00843 управление питанием
Шаг 9
Вероятно Texas Instruments TPS61280H фронт-энд DC-DC преобразователь для батареи
Apple 338S01026-B1 управление питанием
Шаг 10
Вероятно USI 339S01464 модуль Bluetooth и Wi‑Fi
Контроллер NFC NXP Semiconductors
Шаг 11
Bosch Sensortec акселерометр и гироскоп
