Замена разъёма Lightning в iPhone 7 Plus

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два pentalobe винта длиной 3,4 мм на нижнем торце iPhone (используйте биту P2, если у вас есть набор бит).

Открытие дисплея нарушит его водонепроницаемые уплотнения. Имейте запасные уплотнения под рукой до продолжения, или будьте осторожны с попаданием влаги, если вы собираетесь собрать iPhone без замены уплотнений.

Если вставить инструмент слишком глубоко, пластиковая лопатка для поддевания может повредить устройство. Следуйте этому шагу, чтобы пометить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку постоянным маркером.

Вы также можете пометить другие углы лопатки различными измерениями.

Альтернативно приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру раскрытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый торец iPhone.

Разместите присоски ближе к нижнему торцу iPhone прямо над кнопкой Home — одну на передней панели, другую на задней.

Сожмите присоски, чтобы создать вакуумное сцепление в выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Оттяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту — но сильный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовался зазор для поддевания.

Вставьте пластиковую лопатку в образовавшийся зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего торца iPhone поможет размягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему торцу телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой Home.

Убедитесь, что присоска не перекрывает кнопку Home, иначе не образуется герметичное сцепление между присоской и передним стеклом.

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте пластиковую лопатку в образовавшийся зазор.

Водонепроницающий клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если сложно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проводите лопатку вдоль левого края телефона, начиная от нижнего торца и двигаясь в направлении кнопок регулировки громкости и переключателя беззвучного режима, разрывая клей, удерживающий дисплей.

Остановитесь у верхнего левого угла дисплея.

Не пытайтесь отдернуть верхний край дисплея от задней рамки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят деликатные кабели. Не вставляйте лопатку здесь, иначе вы можете повредить кабели.

Вставьте инструмент снова в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить кабели дисплея.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить остатки клея.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в корпусе.

Откройте iPhone, отгибая дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики iPhone.

Подпереть дисплей чем‑то, чтобы он держался во время работы с телефоном.

Удалите следующие четыре винта с трёхгранной головкой Y000, фиксирующие кронштейн нижнего кабеля дисплея к плате логики:

Три винта 1,2 мм

Один винт 2,6 мм

Снимите кронштейн нижнего кабеля дисплея.

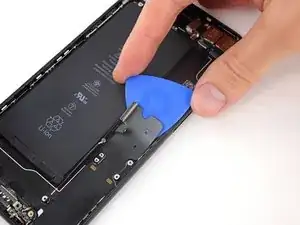

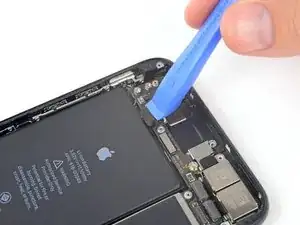

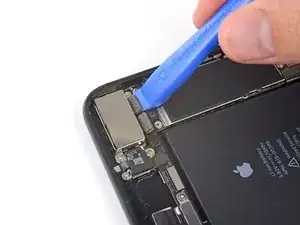

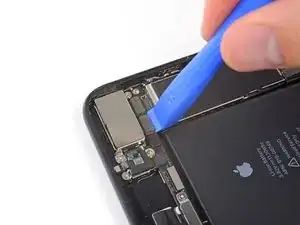

Используйте острый конец лопатки, чтобы приподнять разъём батареи из его гнезда на плате логики.

Слегка согните кабель разъёма вверх, чтобы он не касался гнезда и не подавал питание на телефон.

Убедитесь, что батарея отключена, прежде чем отсоединять или повторно подключать кабели в этом шаге.

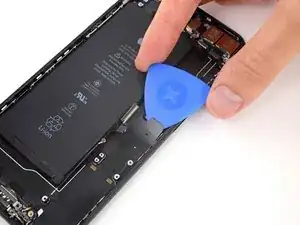

Используйте плоскую сторону лопатки или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их прямо вверх из гнёзд на плате логики.

Чтобы заново подключить разъёмы типа press, нажмите на один край до щелчка, затем повторите для другого края. Не нажимайте по центру. Если разъём хотя бы немного перекошен, он может согнуться и получить необратимое повреждение.

Если после сборки у вас чёрный экран, белые линии на дисплее или частичная/полная потеря сенсорной реакции, попробуйте отсоединить и аккуратно повторно подключить оба кабеля и убедиться, что они полностью вставлены.

Удалите три винта с трёхгранной головкой Y000, фиксирующие кронштейн над разъёмом блока датчиков передней панели:

Один винт 1,3 мм

Два винта 1,0 мм

Снимите кронштейн.

Отключите разъём блока датчиков передней панели от его гнезда на плате логики.

Этот разъём также следует подключать по одному краю, чтобы минимизировать риск его изгиба.

Снимите узел дисплея.

Во время сборки при необходимости сделайте паузу здесь, если хотите заменить клей по краям дисплея.

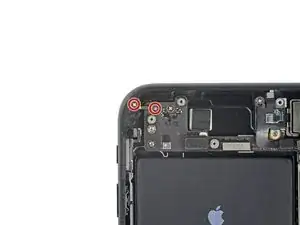

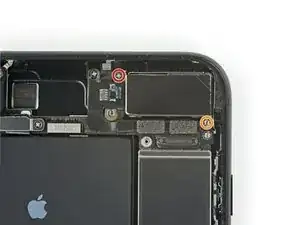

Удалите три винта Phillips, фиксирующие антенное изделие:

Два винта 1,3 мм

Один винт 1,2 мм

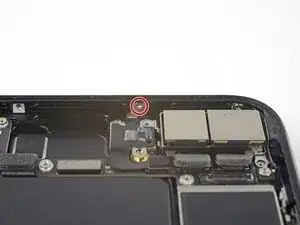

Удалите винт Phillips 1,3 мм, фиксирующий антенное изделие к верхнему краю заднего корпуса.

Шток винта в верхней части антенны заправлен в небольшой паз на верхнем крае iPhone.

Наклоните антенное изделие вверх в сторону верхней части телефона.

Опустите и выведите шток винта из его паза.

Снимите верхнее левое антенное изделие.

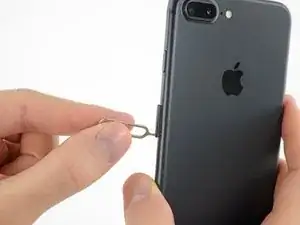

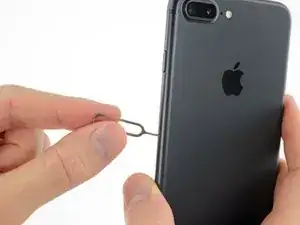

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты.

Нажмите сильно, чтобы извлечь лоток.

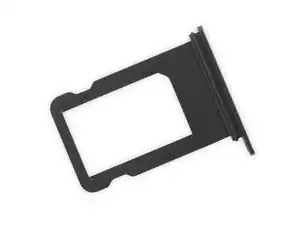

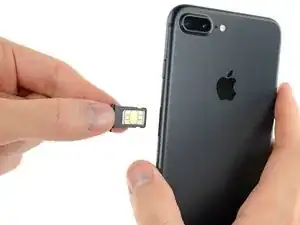

Извлеките лоток для SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

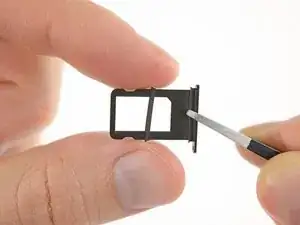

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените её, чтобы защитить внутренние компоненты iPhone.

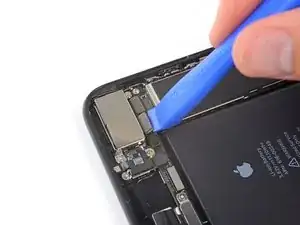

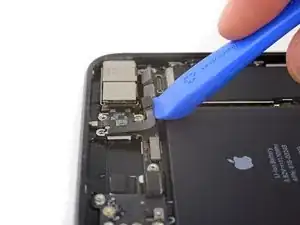

Используйте лопатку iFixit или ноготь, чтобы отсоединить разъёмы кабеля двойной камеры, поддев их строго вверх из гнёзд.

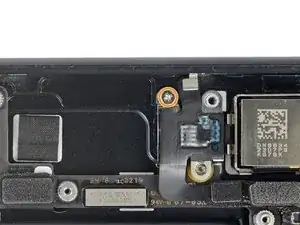

Удалите два винта, удерживающих кронштейн задней камеры:

Один винт Phillips 1,6 мм

Один винт-стоекa 2,2 мм

Винты-стойки лучше вытягивать с помощью отвертки или биты для винтов-стоек.

В крайнем случае подойдёт маленькая плоская отвертка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

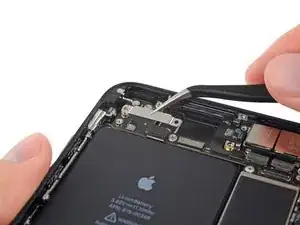

Снимите кронштейн, закрывающий заднюю камеру.

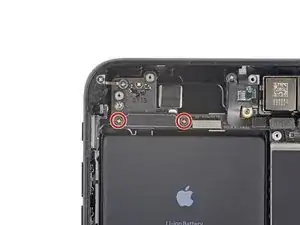

Удалите два винта Phillips 1,3 мм, удерживающих верхний кронштейн кабеля.

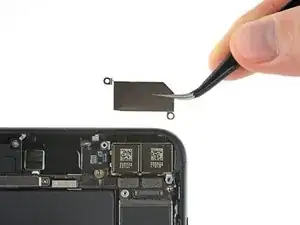

Снимите верхний кронштейн кабеля.

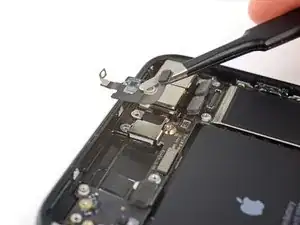

Удалите два винта Phillips 1,3 мм, удерживающих заземляющий зажим в верхнем левом крае платы логики.

Снимите заземляющий зажим.

Удалите винт Phillips 1,3 мм, фиксирующий антенный гибкий кабель на верхнем краю заднего корпуса iPhone.

Удалите оставшийся винт Phillips с антенного гибкого кабеля.

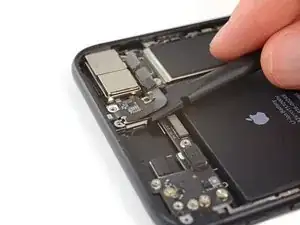

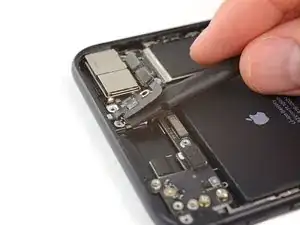

Используйте ноготь или острый конец лопатки iFixit, чтобы поддеть и отсоединить разъём антенного гибкого кабеля от платы логики.

Просуньте плоский край лопатки под антенный гибкий кабель, чтобы отогнуть клей, удерживающий его на месте.

Завих винта в верхней части антенного гибкого кабеля зажат в небольшом углублении на верхнем крае iPhone.

Наклоните антенный гибкий кабель вверх в сторону верхней части iPhone.

Просуньте завих винта вниз и выведите его из углубления.

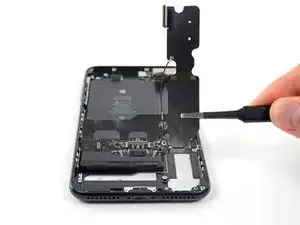

Снимите антенный гибкий кабель.

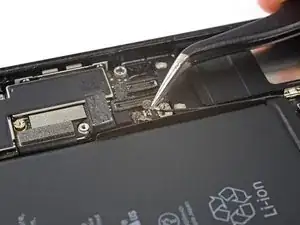

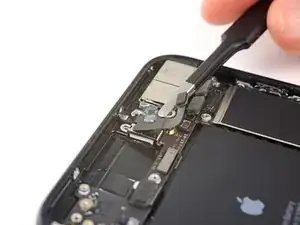

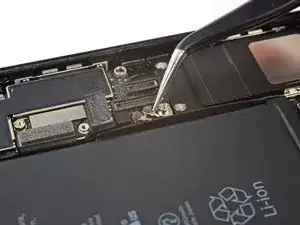

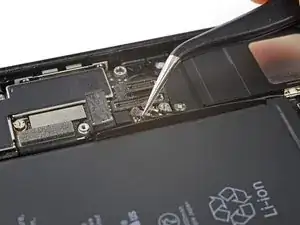

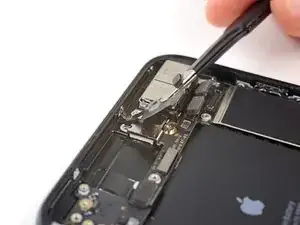

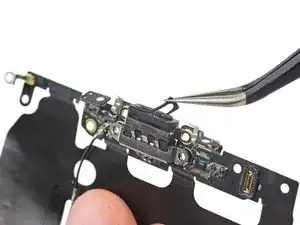

Используйте тонкий инструмент для поддевания или пинцет, чтобы аккуратно поддеть и отсоединить два коаксиальных разъёма от платы логики.

При сборке эти разъёмы могут быть сложными для подключения. Поочерёдно удерживайте каждый разъём над его гнездом и нажмите плоской частью лопатки. Разъём должен защёлкнуться на месте.

Коаксиальный кабель, ближайший к разъёму батареи, отвечает за антенну Wi‑Fi Diversity. Другой коаксиальный кабель — для вторичной сотовой антенны. Убедитесь, что вы подключаете их к правильным гнёздам.

Примечание: Внимательно отметьте, какой коаксиальный кабель куда ведёт перед их отсоединением, чтобы при сборке правильно подключить их обратно. Например, один может быть немного длиннее другого или иметь иной изгиб в разъёме. Или вы можете приклеить к верхнему разъёму кусочек съёмной ленты и снять его при повторной сборке.

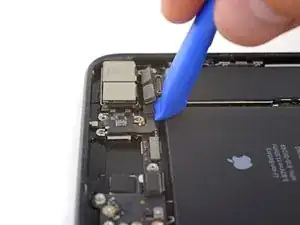

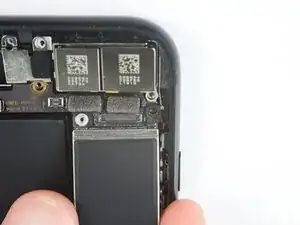

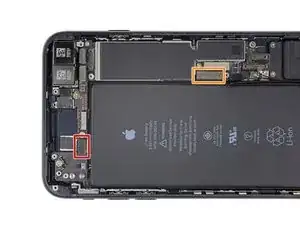

Отключите два оставшихся ленточных кабеля от платы логики:

Отключите верхний разъём кабеля, поддев сверху

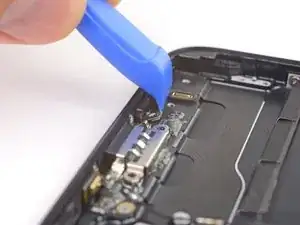

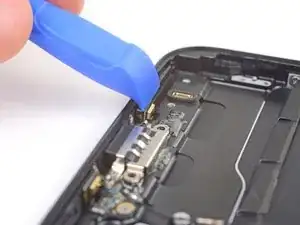

Отключите разъём порта Lightning, поддев вдоль внешнего края

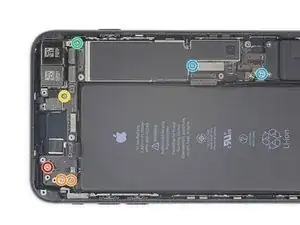

Удалите семь винтов, удерживающих плату логики:

Один винт Phillips 1,3 мм

Два винта-стойки 2,1 мм

Один винт-стойка 2,0 мм с большой шляпкой

Один винт-стойка 2,0 мм с маленькой шляпкой

Два винта-стойки 2,2 мм

Винты-стойки лучше вытягивать с помощью биты для винтов-стоек и держателя для отвёртки.

В крайнем случае подойдёт маленькая плоская отвертка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте наконечник лопатки, чтобы выдавить поршень извлечения SIM-карты из зоны платы логики.

Используйте наконечник лопатки, чтобы аккуратно вывести два коаксиальных кабеля из маленькой металлической скобы, удерживающей их на плате логики.

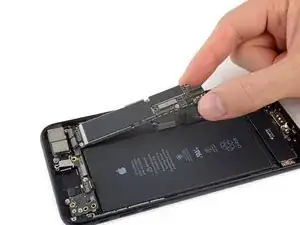

Поднимите плату логики за нижние кромки и сдвиньте её в сторону нижней части iPhone, чтобы вынуть её.

Будьте осторожны, чтобы не зацепить плату логики за кабели.

При повторной сборке обратите внимание на положение чёрного заземляющего зажима в верхнем правом крае платы логики, рядом с задними камерами. Плата логики должна заходить под зажим.

Удалите следующие два винта Phillips, фиксирующие барометрический клапан к задней крышке:

Один винт 2,9 мм

Один винт 2,1 мм

Осторожно сдвиньте барометрический клапан в направлении Taptic Engine, чтобы отделить клей, фиксирующий его к нижнему краю iPhone.

Снимите клапан.

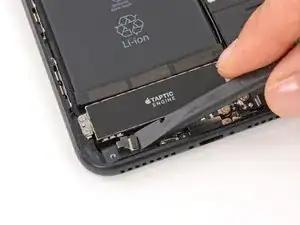

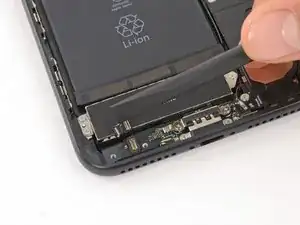

Подденьте разъем ленточного кабеля Taptic Engine, чтобы отключить его.

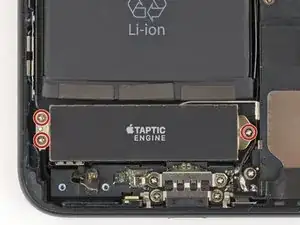

Удалите три винта Phillips 1,5 мм, фиксирующие Taptic Engine к задней крышке.

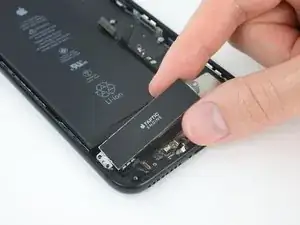

Снимите Taptic Engine.

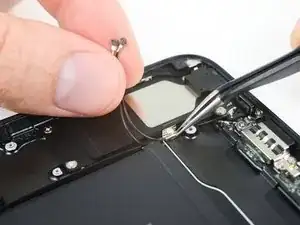

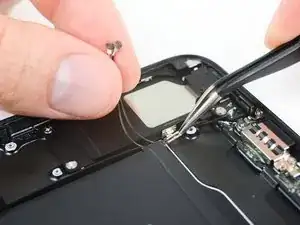

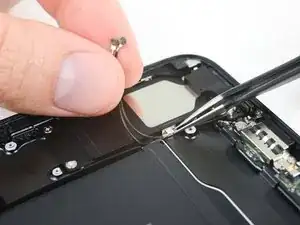

Осторожно выведите два коаксиальных кабеля из металлического кронштейна, удерживающего их сбоку динамика.

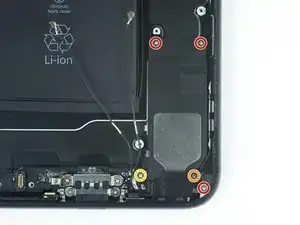

Удалите пять винтов Phillips, фиксирующих динамик:

Три винта 1,3 мм

Один винт 2,3 мм

Один винт 3,3 мм

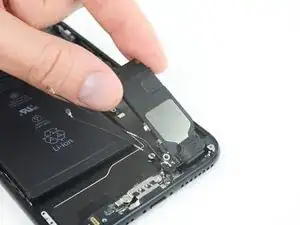

Снимите динамик.

Удалите винт Phillips 2,9 мм в верхнем левом углу порта Lightning.

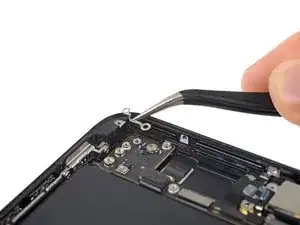

Снимите пружинный контакт под винтом, который вы только что удалили.

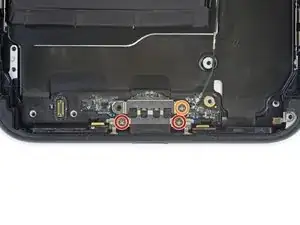

Удалите следующие три винта Phillips, фиксирующие разъем Lightning:

Два винта 1,7 мм

Один винт 2,8 мм

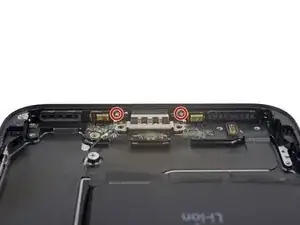

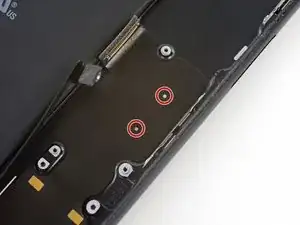

Удалите два винта Phillips 1,2 мм, фиксирующие порт Lightning к нижнему краю iPhone.

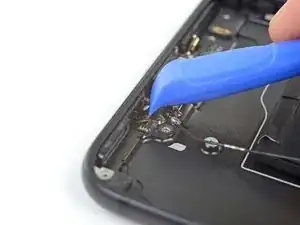

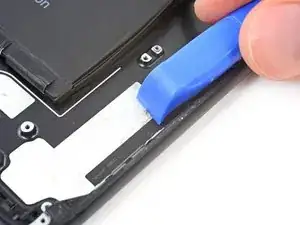

Используйте острый край инструмента iFixit Opening Tool, чтобы отодрать два микрофона от клея, фиксирующего их на месте.

Не пытайтесь полностью извлечь микрофоны; только отделите клей, как показано.

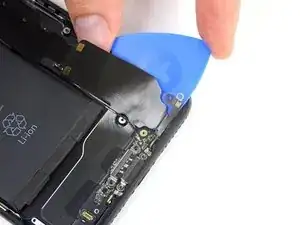

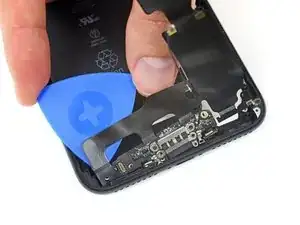

Подведите медиатор или тонкий инструмент под верхнюю часть гибкого кабеля сборки разъема Lightning и начните отделять его от задней крышки.

При необходимости используйте фен или приложите iOpener, чтобы нагреть заднюю крышку и размягчить клей, что упростит отделение.

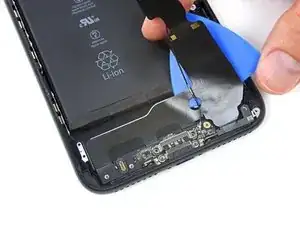

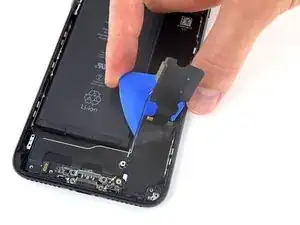

Продолжайте отделять верхнюю часть гибкого кабеля, осторожно, чтобы не повредить другие компоненты по ходу.

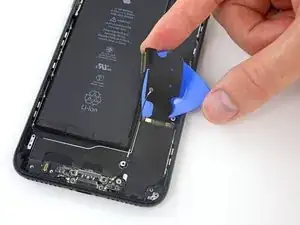

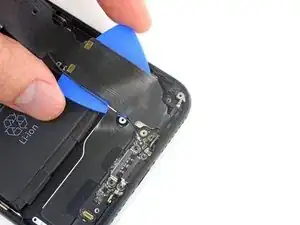

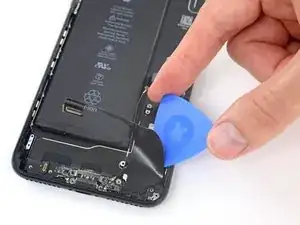

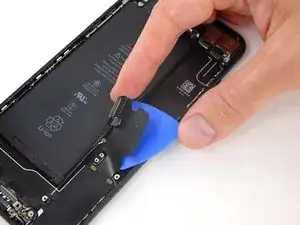

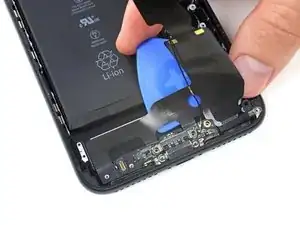

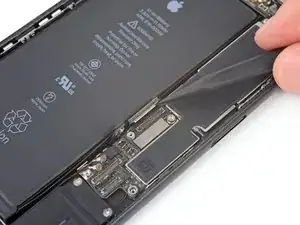

Осторожно проведите медиатором от угла батареи к углу iPhone, чтобы отделить часть гибкого кабеля, приклеенную к внешней рамке.

Проведите медиатором поперёк ширины iPhone, чтобы отделить все оставшиеся участки гибкого кабеля от задней крышки.

Будьте очень осторожны, чтобы не повредить батарею. Прокол батареи может привести к утечке опасных химикатов и/или возгоранию.

Снимите сборку разъема Lightning.

Перед установкой или заменой сборки разъема Lightning:

Используйте пластмассовый инструмент, чтобы счистить остатки клея с задней крышки.

Вы можете очистить оставшиеся следы клея спиртом изопропиловым (концентрация 90% или выше) и безворсовой тканью. Протирать только в одном направлении, не взад-вперёд.

Убедитесь, что сборка разъема Lightning правильно расположена так, чтобы две белые метки на задней крышке iPhone были видны через два круглых отверстия на гибком кабеле Lightning. Если они не видны, гибкий кабель останется смещённым, и вы не сможете подключить его к разъёму на логической плате.

Резиновая прокладка на нижней части разъема Lightning защищает iPhone от проникновения влаги и пыли. При установке новой сборки разъема Lightning возможно потребуется аккуратно снять и перенести прокладку на новую деталь.

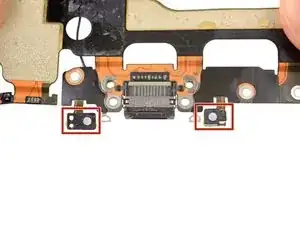

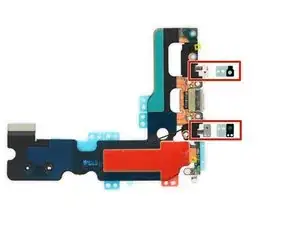

Небольшая клеевая накладка на нижней части каждого микрофона также защищает iPhone от влаги и пыли. Для наилучшего результата замените обе клеевые накладки перед установкой сборки разъема Lightning.
