Замена аккумулятора iPhone 7

Прежде чем начать, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта длиной 3,4 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения до перехода дальше этого шага или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными расстояниями.

Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного рассекания клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну на передней стороне, вторую на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для улучшения сцепления.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровненными. Если они начнут смещаться, ослабьте присоски и выровняйте рычаги заново.

Подготовьте iOpener и протолкните его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину — но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для открытия.

Вставьте медиатор в образовавшуюся щель.

Если Anti-Clamp не создаёт достаточной щели, приложите больше тепла к области и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под дисплеем.

Прикрепите присоску к нижней половине передней панели, непосредственно над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образоваться герметичному прилипанию между присоской и передним стеклом.

Потяните присоску вверх с сильным, постоянным давлением, чтобы создать небольшую щель между экраном и рамкой.

Вставьте медиатор в щель.

Водонепроницаемый клей, удерживающий экран на месте, очень прочен; создание начальной щели требует значительной силы. Если вам трудно открыть щель, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проведите медиатором вдоль левого края телефона, начиная с нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя беззвучного режима, разрывая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней части корпуса — он зафиксирован пластиковыми защёлками, которые можно повредить.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте здесь медиатор, вы можете повредить кабели.

Повторно вставьте инструмент в нижнем правом углу iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм — вы можете повредить шлейфы дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать ленточные кабели, соединяющие дисплей.

Сдерните маленький выступ на присоске, чтобы снять её с фронтальной панели.

Просуньте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в заднем корпусе.

Откройте iPhone, откинув дисплей вверх от левой стороны, как обложку книги.

Пока не пытайтесь полностью отсоединять дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой устройства.

Подперев дисплей чем-нибудь, зафиксируйте его в приподнятом положении, пока работаете с телефоном.

Отверните четыре винта трилистника Y000, фиксирующие нижнюю монтажную пластину разъёма, следующих длин:

Три винта длиной 1,2 мм

Один винт длиной 2,4 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

Снимите нижнюю монтажную пластину разъёма.

Используйте кончик лопатки, чтобы приподнять разъём батареи и вынуть его из гнезда на плате.

Немного отогните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Убедитесь, что батарея отключена перед тем, как отсоединять или подключать кабели в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и подняв прямо вверх из гнёзд на плате.

Чтобы подключить эти кабели обратно, нажмите на один конец до щелчка, затем повторите для противоположного конца. Не нажимайте на середину. Даже при небольшом смещении разъёма он может согнуться и получить необратимое повреждение.

Если после сборки экран пустой, появляются белые полосы или частично/полностью отсутствует сенсор, попробуйте отсоединить и аккуратно повторно подключить оба кабеля, убедившись, что они полностью установлены.

Отверните два винта Phillips #000 длиной 1,3 мм, фиксирующие пластину над разъёмом датчиков передней панели.

На некоторых телефонах используются винты Y000. Apple начала применять Y000 для этих винтов в середине жизненного цикла продукта.

Отсоедините разъём датчиков передней панели от его гнезда на плате.

Этот нажимной разъём также следует подсоединять по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите сборку дисплея.

При сборке вы можете на этом этапе заменить клей по краям дисплея, если хотите заменить клей по краям дисплея.

Отверните два винта Phillips длиной 1,9 мм, фиксирующие барометрический вентиляционный клапан к задней части корпуса.

Снимите вентиляционный клапан.

С помощью плоского конца лопатки отсоедините разъём Taptic Engine от его гнезда на плате.

Отверните три винта Phillips длиной 1,6 мм, фиксирующие Taptic Engine к задней части корпуса.

Снимите тактильный модуль.

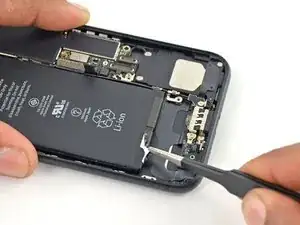

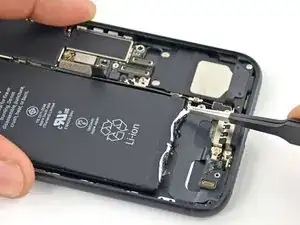

Используйте пинцет с притуплёнными наконечниками, чтобы отогнуть одну из клейких лент на нижнем крае аккумулятора.

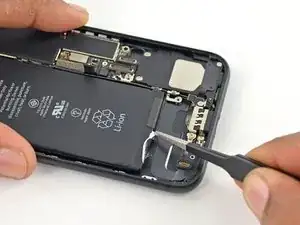

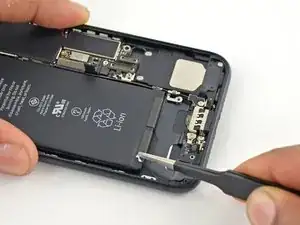

Используйте пинцет с притуплёнными наконечниками, чтобы отогнуть другую клейкую ленту на нижнем крае аккумулятора.

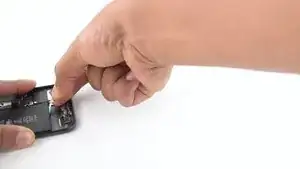

Если вы впервые снимаете клейкую ленту аккумулятора iPhone, перед началом ознакомьтесь с видео в следующем шаге.

Старайтесь держать ленты ровными и без складок в ходе этой процедуры; помятые ленты будут слипаться и рваться вместо того, чтобы выниматься чисто.

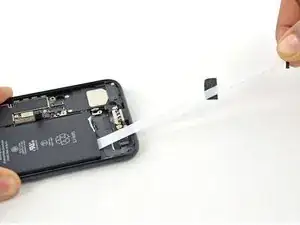

Медленно тяните одну из клейких лент аккумулятора от батареи, в направлении к нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение ленты, пока она не выскользнёт из-под аккумулятора и задней панели. Для наилучших результатов тяните ленту под углом 60º или меньше.

Лента растянется во много раз от своей первоначальной длины. Продолжайте тянуть и при необходимости снова захватите ленту ближе к аккумулятору.

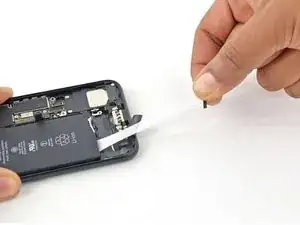

Повторите предыдущий шаг для второй ленты.

При снятии второй ленты прижимайте аккумулятор, иначе лента может откинуть аккумулятор при отделении от корпуса.

Если обе клейкие ленты были успешно удалены, пропустите следующий шаг.

В противном случае, если одна из клейких лент оборвалась под аккумулятором и не была извлечена, продолжайте со следующим шагом ниже.

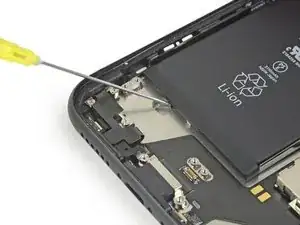

Если какая‑-либо из клейких лент оборвалась и аккумулятор остаётся приклеенным к задней панели, удалите его, добавив несколько капель изопропилового спирта (90% или выше) под аккумулятор в районе застрявшей ленты.

Примерно через минуту аккуратно приподнимите аккумулятор.

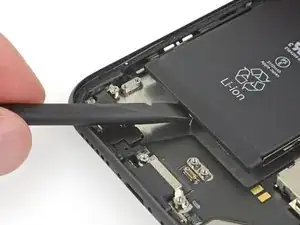

Не вставляйте лопатку в область между кнопкой уменьшения громкости и верхним краем аккумулятора, иначе вы можете повредить лежащий под ней кабель управления громкостью.

Не поддевать аккумулятор опираясь на плату логики — это может повредить телефон.

Не пытайтесь выпрессовать аккумулятор силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор вашим инструментом для поддёва.

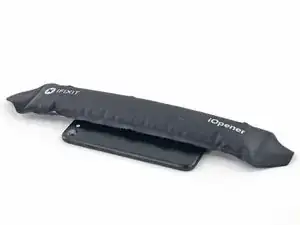

Если аккумулятор по‑прежнему приклеен к задней панели, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель непосредственно позади аккумулятора. Она должна быть слегка слишком тёплой, чтобы держать её комфортно на ощупь.

Перегрев iPhone может привести к возгоранию аккумулятора.

Для отделения аккумулятора от задней панели можно использовать зубную нить. Более прочная альтернатива — размотанная струна гитары, например 0.009 E‑струна из набора для 12‑струнной гитары. Протяните нить или струну за верхними углами аккумулятора, сведите концы вместе, обмотайте их вокруг сложенной ткани и тяните равномерно.

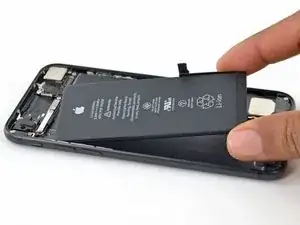

Снимите аккумулятор с задней панели.

Если ваш новый аккумулятор пришёл в пластиковой оболочке, снимите её перед установкой, потянув от платы шлейфа.

Если внутри телефона остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием нового аккумулятора временно подсоедините коннектор аккумулятора к разъёму платы логики. Это гарантирует правильное выравнивание аккумулятора в его нише.

Приклейте аккумулятор, отсоедините его и продолжите сборку устройства.

Если у вашего нового аккумулятора нет заранее установленных клеевых лент, обратитесь к этой инструкции для замены клеевых лент.

После сборки выполните принудительную перезагрузку. Это может предотвратить ряд проблем и упростить устранение неполадок.
