Замена стекла объектива задней камеры iPhone 7 Plus

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два пенталобных винта 3,4 мм на нижнем торце iPhone (используйте биту P2, если у вас есть набор бит).

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения до перехода за этот шаг или следите, чтобы не допустить попадания жидкости, если вы соберёте iPhone без замены уплотнений.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Приложите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию плотного присасывания между присоской и стеклом дисплея.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Подтяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Вставьте плоский конец лопатки в образовавшийся зазор.

Гидроизоляционный клей, удерживающий дисплей на месте, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, покачайте экран вверх и вниз, чтобы ослабить клей, пока не сможете вставить лопатку.

Продолжая тянуть присоску вверх, поверните лопатку, чтобы расширить отверстие между экраном и задней крышкой.

Вставьте плоский конец лопатки между передней панелью и задней крышкой у нижнего левого края iPhone.

Сдвигайте лопатку вверх по левой стороне телефона, начиная от нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя без звука, чтобы разорвать клей, удерживающий дисплей на месте.

Не пытайтесь отогнуть верхний край дисплея от задней крышки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Удалите лопатку с левой стороны телефона и вставьте плоский конец в нижний правый угол.

Проведите лопатку вверх по правому краю телефона до верхнего угла, разрывая клей, удерживающий дисплей на месте.

Подтяните присоску вверх, чтобы приподнять дисплей и открыть iPhone.

Не поднимайте дисплей более чем на 10°, так как вдоль правого края устройства проходят деликатные ленточные кабели, соединяющие дисплей с платой логики.

Подтяните маленький язычок на присоске, чтобы снять её с передней панели.

Просуньте медиатор для вскрытия под дисплей вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Оттяните сборку дисплея немного от верхнего края телефона, чтобы освободить защёлки, удерживающие её на задней крышке.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей: несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики iPhone.

Снимите следующие четыре трёхточечных винта Y000, фиксирующие нижний кронштейн кабелей дисплея к плате логики:

Три винта 1,2 мм

Один винт 2,6 мм

Снимите нижний кронштейн кабелей дисплея.

Используйте острие лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.

Немного согните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Перед отключением или повторным подключением кабелей на этом шаге убедитесь, что батарея отключена.

Используйте плоский конец лопатки или ноготь, чтобы отключить два нижних разъёма дисплея, поддев их строго вверх из их гнёзд на плате.

Чтобы повторно подключить нажимные разъёмы, нажимайте на один конец до щелчка, затем повторите для другого конца. Не нажимайте на середину. Даже небольшое смещение разъёма может привести к его деформации и необратимому повреждению.

Если после сборки у вас чёрный экран, белые полосы на дисплее или частичная/полная потеря отклика сенсора, попробуйте отключить и аккуратно снова подключить оба этих кабеля и убедиться, что они полностью вставлены.

Удалите три винта с трёхлепестковым шлицем Y000, фиксирующие скобу над разъёмом узла датчиков передней панели:

Один винт 1.3 мм

Два винта 1.0 мм

Снимите скобу.

Отключите разъём узла датчиков передней панели от его гнезда на плате.

Этот нажимной разъём также следует повторно подключать по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите сборку дисплея.

При сборке приостановитесь здесь, если хотите заменить клей по краям дисплея.

Удалите два винта, удерживающие скобу модуля задней камеры:

Один винт Phillips 1.6 мм

Один винт-стойка 2.2 мм

Винты-стойки лучше всего выкручивать с помощью отвёртки или насадки для винтов-стоек.

В крайнем случае подойдёт маленькая плоская отвёртка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите скобу, прикрывающую узел задней камеры.

Используйте инструмент iFixit для поддёма или ноготь, чтобы отсоединить два кабельных разъёма камеры, поддев их строго вверх из гнёзд.

Используйте плоский конец лопатки, чтобы поддеть узел задней камеры со верхнего края iPhone.

Снимите узел задней камеры.

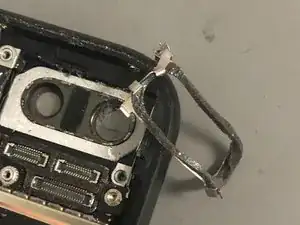

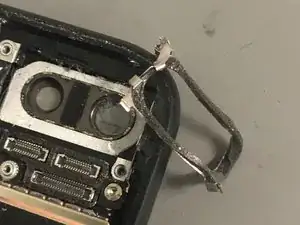

Удалить эту нижнюю скобу сложно. Внутренний круглый край этой скобы, похоже, припаян к кольцу объектива камеры; поэтому потребуется значительно больше усилий, и не удивительно, если скоба полностью сломается.

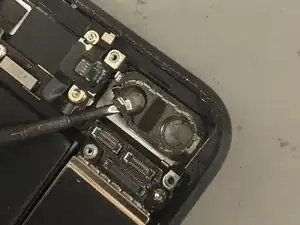

Я обычно вставляю плоскую отвёртку туда, где она не повредит компоненты, и тяну, пока не услышу небольшие разрывы.

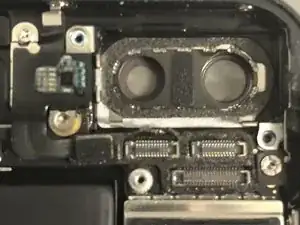

Именно там происходит припаивание, это видно на третьем изображении.

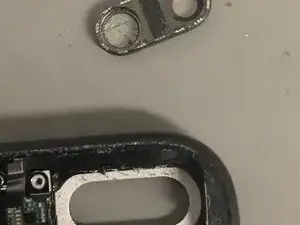

Последний шаг — выдавить разбитую линзу камеры изнутри.

Сначала найдите инструмент, который вам удобен и с которым легко приложить усилие. Затем расположите руки так, чтобы ваша сила приходилась безопасно и не деформировала заднюю крышку. Далее с усилием выдавите линзу камеры. Будьте очень осторожны с телефоном и руками.

При установке новой линзы потребуется клей или клеевая лента, чтобы зафиксировать линзу камеры и новую нижнюю скобу.

Наличие новой скобы необязательно.

Если вы беспокоитесь о возможном повреждении iPhone 7 Plus, отнесите его в сервисный центр Apple.

Я закрепляю телефон на столе так, чтобы камера выступала, размещаю плоскую отвёртку в отмеченном месте и слегка постукиваю по отвёртке молотком.

Чтобы вставить новую линзу, положите её на стол и аккуратно опустите на неё телефон, подтолкнув линзу обратно в посадочное место.

Убедитесь, что новая линза заподлицо с задней крышкой, после чего можно выполнять сборку в обратном порядке.
