Замена кабеля передней камеры и датчиков iPhone 7 Plus

Перед началом работы разрядите аккумулятор iPhone до уровня ниже 25 %. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Отключите iPhone перед началом разборки.

Удалите два 3,4-мм пенталобовых винта на нижнем крае iPhone (используйте биту P2, если у вас есть набор бит).

Разборка дисплея приведёт к нарушению водоустойчивых уплотнений. Приготовьте новые уплотнения до того, как приступите к работе, или будьте осторожны с воздействием влаги при сборке устройства, если уплотнения не заменялись.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика лопатки и отметьте это место постоянным маркером.

Вы можете также сделать отметки на других углах лопатки на разном расстоянии.

Альтернативно, прикрепите монету к лопатке на расстоянии 3 мм от кончика с помощью клейкой ленты.

Компания Apple продаёт инструмент для резки клея, предназначенный для безопасного разрезания клеевого слоя дисплея в их магазине самостоятельного ремонта.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного для облегчения открытия корпуса. Если вы не используете Anti-Clamp, пропустите три шага и перейдите к альтернативному способу.

Для получения полной инструкции по использованию Anti-Clamp ознакомьтесь с этим руководством.

Тяните синюю ручку назад, чтобы разблокировать рычаги антизажима.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone чуть выше кнопки «Домой»: одну спереди, другую сзади.

Сожмите присоски, чтобы создать эффект вакуума в требуемой области.

Если поверхность iPhone слишком скользкая, и антизажим не может удержаться, можно использовать клейкую ленту, чтобы обеспечить лучшее сцепление.

Тяните синюю ручку вперёд, чтобы заблокировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начинают смещаться, ослабьте присоски, слегка отпустите их и выровняйте рычаги повторно.

Нагрейте iOpener и протяните его через отверстие в рычагах антизажима.

Также можно использовать фен, тепловую пушку или нагревательную плитку, но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор — действуйте осторожно.

Согните iOpener так, чтобы он лег на нижний край iPhone.

Подождите одну минуту, чтобы клей ослаб и образовался зазор для открытия.

Вставьте лопатку в образовавшийся зазор.

Если антизажим не создаёт достаточного зазора, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не проворачивайте ручку более чем на четверть оборота за раз и ждите одну минуту между проворотами. Пусть антизажим и время выполнит работу за вас.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с использованием присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и нагревайте нижнюю часть телефона около 90 секунд, чтобы размягчить клей под дисплеем.

Установите присоску на нижнюю половину передней панели, прямо выше кнопки «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе не образуется герметичное соединение между присоской и передним стеклом.

Потяните присоску вверх с постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лопатку в этот зазор.

Водонепроницаемый клей, удерживающий экран, очень прочный, и для образования начального зазора требуется значительное усилие. Если вам трудно образовать зазор, дополнительно нагрейте и аккуратно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не получится достаточно большое отверстие для ввода инструмента.

Проведите лопаткой вверх по левому краю телефона, начиная с нижнего края и двигаясь к кнопкам регулировки громкости и тумблеру «тихий режим», разрушая клей, удерживающий дисплей на месте.

Остановитесь в районе верхнего левого угла дисплея.

Не пытайтесь отогнуть верхнюю кромку дисплея от задней крышки, поскольку он зафиксирован пластмассовыми защёлками, которые могут сломаться.

По правому краю iPhone располагаются хрупкие кабели. Не вставляйте сюда лопатку, иначе можно повредить кабели.

Снова вставьте инструмент в правый нижний угол iPhone и проведите им по закруглению и вдоль правой стороны телефона, чтобы отделить клей.

Не вставляйте инструмент глубже чем на 3 мм, иначе можно повредить кабели дисплея.

Аккуратно потяните за присоску, чтобы поднять нижний край дисплея.

Не поднимайте дисплей больше чем на 15°, иначе есть риск повредить или порвать шлейфы, соединяющие дисплей.

Потяните за маленькую выемку на присоске, чтобы снять её с передней панели.

Проведите открывающей лопаткой под дисплеем вдоль левого верхнего угла и верхнего края телефона, чтобы ослабить остатки клеевого соединения.

Слегка сдвиньте блок дисплея вниз (в сторону от верхнего края телефона), чтобы вывести защелки из зацепления с задней крышкой.

Откройте iPhone, приподняв дисплей с левой стороны, как заднюю крышку книги.

Ещё не нужно полностью отделять дисплей, поскольку его по-прежнему к плате логики подключают несколько хрупких шлейфов.

Оперетьте дисплей о какой-нибудь предмет, чтобы он оставался открытым во время работы с телефоном.

Открутите четыре винта Y000 с трехгранным шлицем, крепящих скобу нижнего шлейфа дисплея к плате логики:

Три винта длиной 1,2 мм

Один винт длиной 2,6 мм

Снимите скобу нижнего шлейфа дисплея.

Кончиком лопатки поднимите разъём батареи из его гнезда на плате логики.

Слегка загните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Перед отключением или подключением шлейфов на этом шаге убедитесь, что батарея отключена.

Плоским концом лопатки или ногтем аккуратно отключите два нижних шлейфа дисплея, оттянув их прямо вверх от разъёмов на плате логики.

Чтобы снова подключить шлейфы, нажмите сначала на один конец, пока он не защёлкнется, затем на другой. Не нажимайте посередине. Если шлейф немного смещён, он может изогнуться, что приведёт к необратимому повреждению.

Если после сборки телефона экран не работает, на дисплее появляются белые линии либо отсутствует реакция на касания (полностью или частично), попробуйте отключить и внимательно повторно подключить оба этих шлейфа, убедившись, что они полностью зафиксированы.

Открутите три винта Y000 с трехгранным шлицем, крепящих скобу над разъёмом шлейфа датчиков передней панели:

Один винт длиной 1,3 мм

Два винта длиной 1,0 мм

Снимите скобу.

Отключите шлейф датчиков передней панели от его гнезда на плате логики.

Этот шлейф также следует подключать по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите блок дисплея.

При обратной сборке остановитесь здесь, если нужно заменить клей по краям дисплея.

Открутите пять винтов Phillips, крепящих скобу громкоговорителя ушка:

Два винта длиной 1,8 мм

Один винт длиной 2,3 мм

Один винт длиной 2,4 мм

Один винт длиной 2,8 мм

Снимите скобу громкоговорителя ушка.

Плоским концом лопатки приподнимите фронтальную камеру из её гнезда.

Аккуратно отогните шлейф камеры в сторону, чтобы освободить путь к громкоговорителю ушка, расположенному под ней.

Снимите громкоговоритель ушка.

Не прикасайтесь к четырём контактам-пружинкам пальцами — масла с кожи могут вызвать неисправность. При случайном касании аккуратно протрите контакты изопропиловым спиртом (90 % или выше).

Аккуратно сложите камеру со шлейфом в сторону нижнего края iPhone, чтобы получить доступ к компонентам, расположенным под ней.

Датчики на этом шаге являются хрупкими. Чтобы увеличить вероятность их извлечения без повреждений, используйте нагреватель iOpener или фен, чтобы нагреть верхнюю часть дисплея перед началом работы. В качестве альтернативы нанесите одну-две капли изопропилового спирта и дайте ему проникнуть под датчики перед тем, как поддевать их.

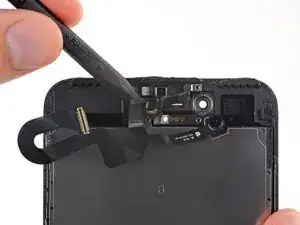

Подведите конец лопатки под гибкий кабель датчика освещённости и поднимите датчик из его посадочного места.

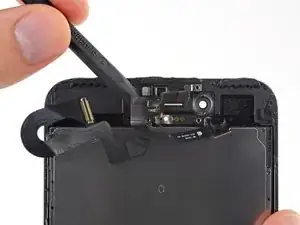

Подведите конец лопатки под гибкий кабель датчика приближения и поднимите датчик из его посадочного места.

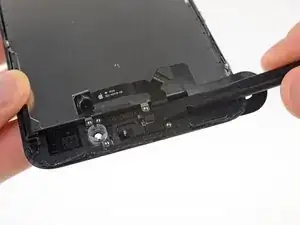

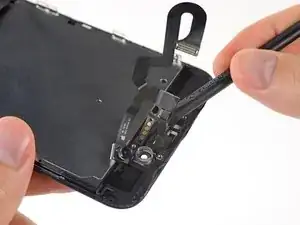

Вставьте острый край инструмента для вскрытия iFixit под гибкий кабель блока камеры с противоположной стороны от фронтальной камеры.

При необходимости используйте iOpener или фен, чтобы нагреть верхнюю часть дисплея и размягчить клей, фиксирующий гибкий кабель.

Подденьте кабель, чтобы отделить его край от задней поверхности дисплея.

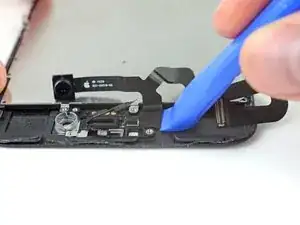

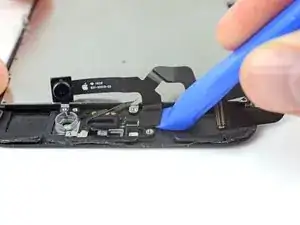

Вставьте конец лопатки под ту же часть гибкого кабеля, которую вы уже отделили на предыдущем шаге.

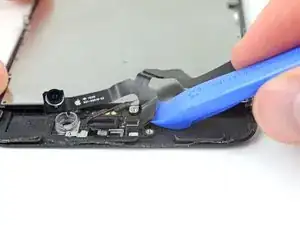

Продолжайте отделять оставшуюся часть гибкого кабеля, продвигая лопатку в сторону ряда круглых золотых контактов динамика для уха.

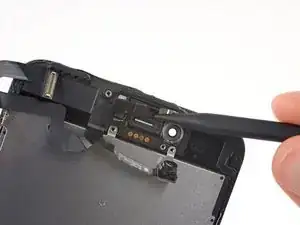

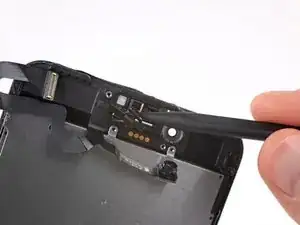

Продолжайте использовать лопатку, чтобы аккуратно отделить оставшуюся часть гибкого кабеля от задней поверхности дисплея.

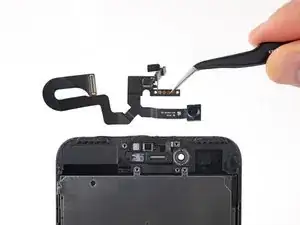

Снимите блок передней камеры и кабеля датчиков.

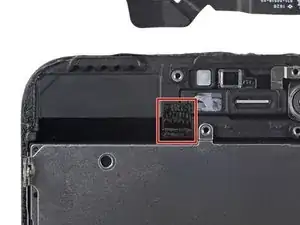

Между дисплеем и тремя рядами медных контактов на обратной стороне кабеля камеры/датчиков находится кусок чёрной двусторонней изолирующей ленты. Она может остаться на дисплее или снять с кабелем.

При сборке убедитесь, что лента установлена на место, или закройте контакты на обратной стороне кабеля подходящей лентой, например, лентой Каптона.
