Замена узла ЖК-экрана iPhone 7 Plus

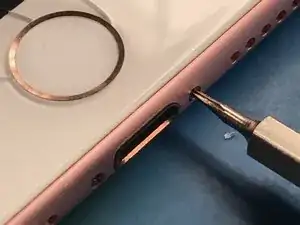

Удалите 2 винта с головкой «пенталоб» внизу телефона.

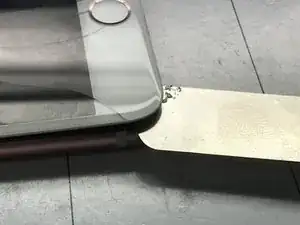

Вставьте инструмент iSesamo в нижний левый угол iPhone 7 Plus и аккуратно подденьте вверх, чтобы освободить угол. Для отделения узла ЖК-экрана от рамки может потребоваться нагрев.

Аккуратно продвигайте инструмент iSesamo по внешним краям устройства. Будьте осторожны, не вставляйте инструмент слишком глубоко в корпус телефона — вы можете повредить внутренние компоненты, которые не видны.

Осторожно приподнимите экран вверх и вниз, чтобы освободить фиксаторы в верхней части устройства, и откиньте узел в сторону вправо.

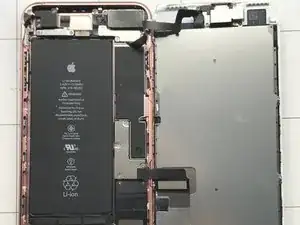

Обратите внимание, что есть два набора пластин, которые необходимо снять. Верхняя пластина закрывает гибкий кабель динамика для разговорного динамика и кабели камеры. Нижняя пластина закрывает кабель датчика отпечатков пальцев, кабель ЖК-матрицы и разъем батареи.

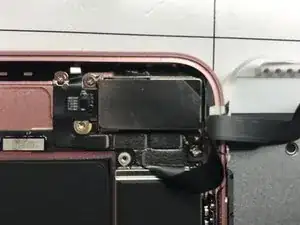

Три винта удерживают верхнюю пластину гибких кабелей. Все они — винты #000 с тройной канавкой (tri-tip).

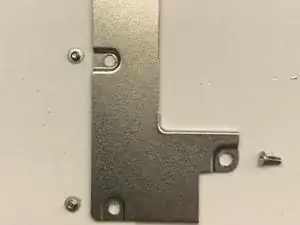

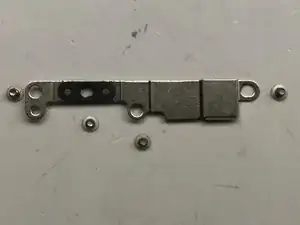

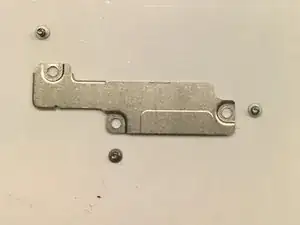

Четыре винта удерживают нижнюю пластину гибких кабелей. Это также винты #000 с тройной канавкой.

Используя нейлоновую лопатку, аккуратно подденьте гибкий кабель разговорного динамика вверху.

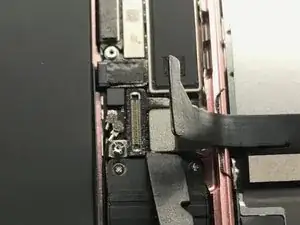

Отключите гибкие кабели в нижней части телефона, которые ведут к датчику отпечатков и к кабелю ЖК-экрана/цифрового датчика.

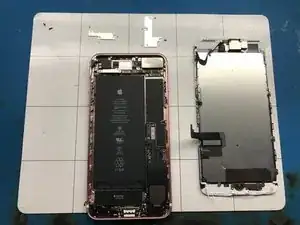

Снимите узел ЖК-экрана с корпуса и подготовьте его к разборке и снятию мелких деталей.

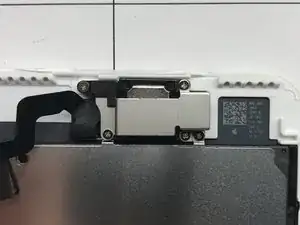

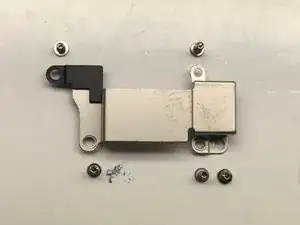

Снимите пять винтов, удерживающих пластину крепления разговорного динамика. Это винты с крестообразной головкой #000.

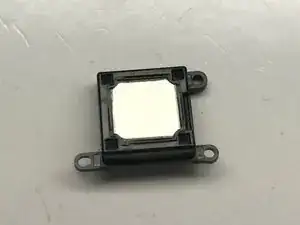

После снятия пластины крепления разговорный динамик должен легко подняться с устройства.

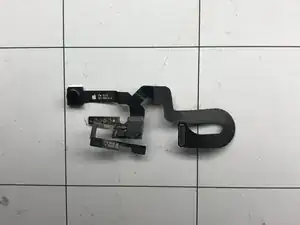

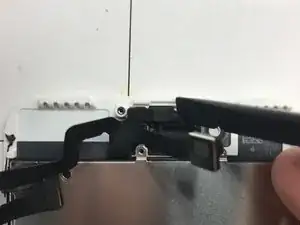

Плоским концом нейлоновой лопатки аккуратно отодвиньте гибкий кабель разговорного динамика от узла. Эта деталь приклеена двусторонним скотчем, но должна легко отойти при аккуратном поддевании.

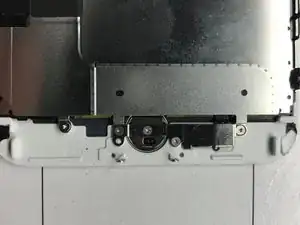

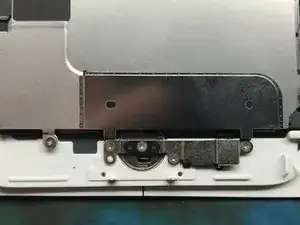

Используя отвертку #000 tri-tip, выкрутите четыре винта, удерживающие заднюю пластину кнопки «Домой».

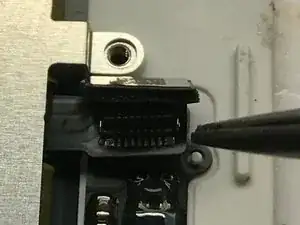

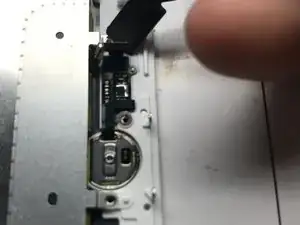

Используя пинцет с тонкими щупами, аккуратно подденьте коннектор кнопки «Домой» и отсоедините его от гибкого кабеля кнопки.

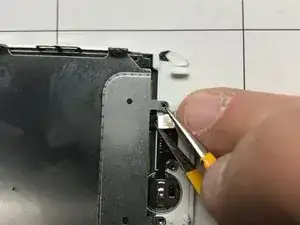

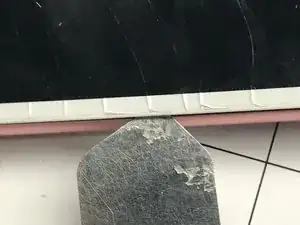

Плоским концом нейлоновой лопатки аккуратно подденьте кнопку «Домой» со стороны задней части рамки.

Кнопка «Домой» должна пройти через отверстие в середине узла ЖК-экрана и упасть на рабочую поверхность.

Кнопка «Домой» не будет работать, если она заменена на неоригинальную, так как она привязана к логической плате. При повреждении потребуется обращение в службу Apple для восстановления функции отпечатков. (Это, вероятно, приведет к замене устройства.)

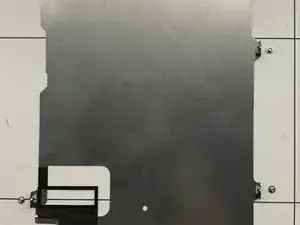

Снимите пять винтов #000 tri-tip и один винт #000 с крестообразной головкой, которые удерживают заднюю пластину ЖК-экрана.

Проденьте кабели ЖК-экрана и датчика отпечатков через заднюю пластину ЖК-экрана.
