Замена барометрического вентиля iPhone 7 Plus

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

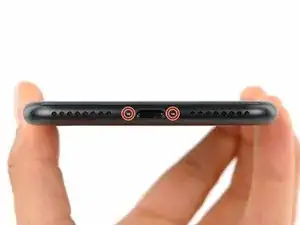

Удалите два пенталобных винта 3,4 мм на нижнем торце iPhone (используйте биту P2, если у вас есть набор бит).

Открытие дисплея нарушит водозащитные уплотнения. Подготовьте заменяющие уплотнения перед продолжением работы после этого шага или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

Используйте фен или приготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

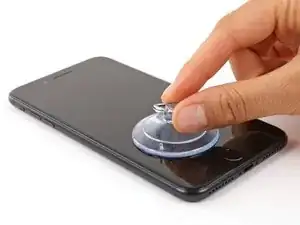

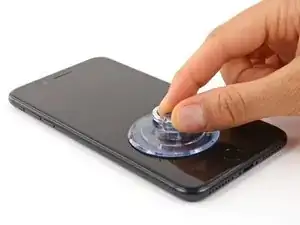

Приложите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного соединения между присоской и стеклом дисплея.

Если стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить супер-клеем к разбитому экрану.

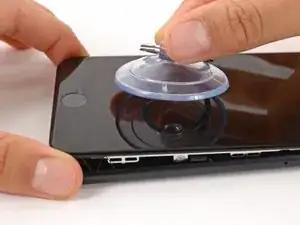

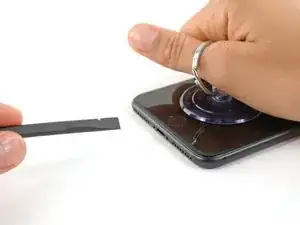

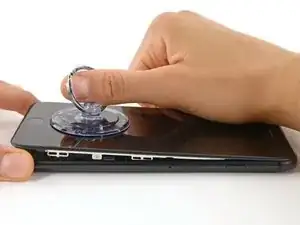

Подтяните присоску с равномерным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

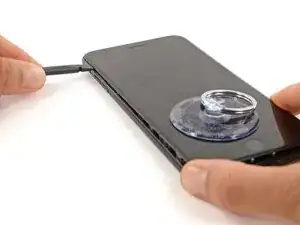

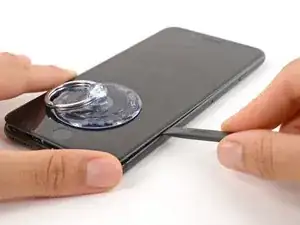

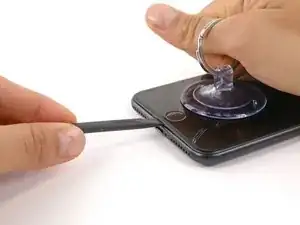

Вставьте плоский конец лопатки (spudger) в зазор.

Водонепроницающий клей, удерживающий дисплей, очень прочный; создание начального зазора требует значительного усилия. Если вам трудно открыть зазор, покачайте экран вверх-вниз, чтобы ослабить клей, пока не сможете вставить лопатку.

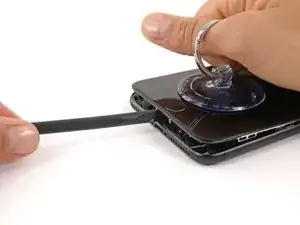

Держа присоску поднятой, поверните лопатку, чтобы расширить пространство между экраном и задней крышкой.

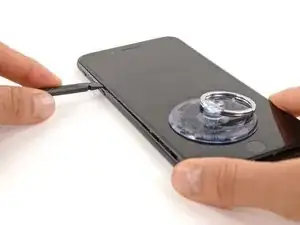

Вставьте плоский конец лопатки между передней панелью и задней крышкой в нижнем левом углу iPhone.

Сдвигайте лопатку вверх по левой стороне телефона, начиная с нижнего края и продвигаясь к кнопкам регулировки громкости и переключателю беззвучного режима, разрывая клей, удерживающий дисплей.

Не пытайтесь отрывать верхний край дисплея от задней крышки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Удалите лопатку с левой стороны телефона и вставьте её плоский конец в нижний правый угол.

Проведите лопатку вверх по правому краю телефона до верхнего угла, разрывая клей, удерживающий дисплей.

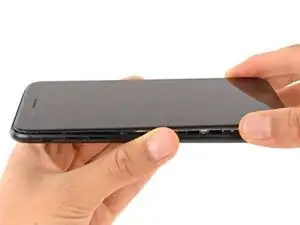

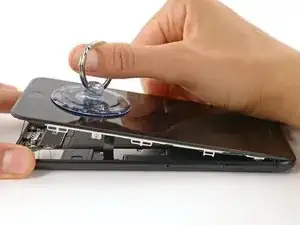

Подтяните присоску, чтобы приподнять дисплей и открыть iPhone.

Не поднимайте дисплей более чем на 10º, так как по правому краю устройства проходят деликатные плоские шлейфы, соединяющие дисплей с платой логики.

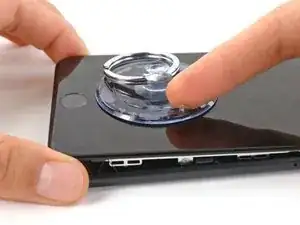

Подтяните маленький язычок на присоске, чтобы снять её с передней панели.

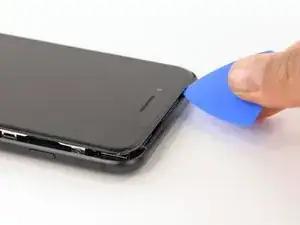

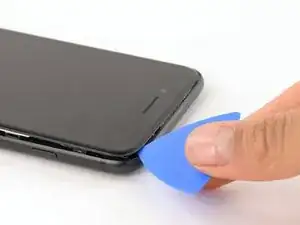

Просуньте медиатор для вскрытия под дисплей вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

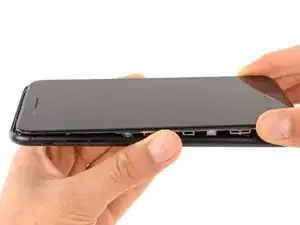

Слегка оттяните сборку дисплея от верхнего края телефона, чтобы выйти из защёлок, удерживающих её к задней крышке.

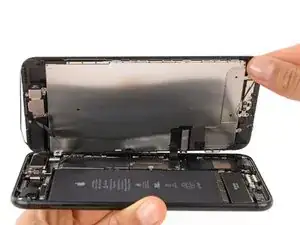

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Пока не пытайтесь полностью отделять дисплей — несколько хрупких плоских шлейфов всё ещё соединяют его с платой логики iPhone.

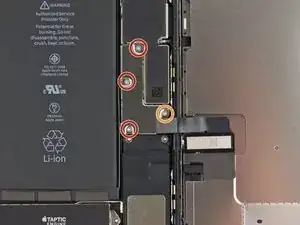

Удалите следующие четыре тройных винта Y000, которые крепят нижнюю скобу кабеля дисплея к плате логики:

Три винта по 1,2 мм

Один винт 2,6 мм

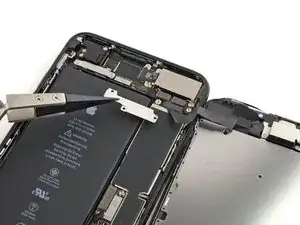

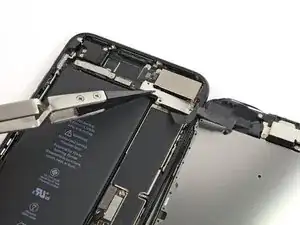

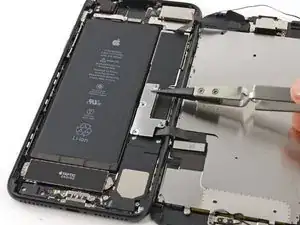

Снимите нижнюю скобу кабеля дисплея.

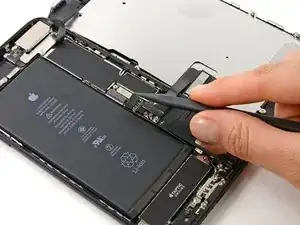

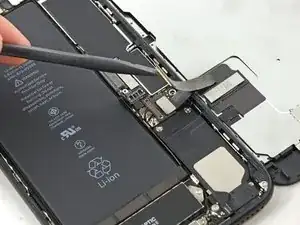

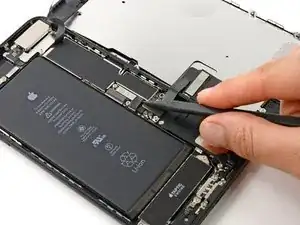

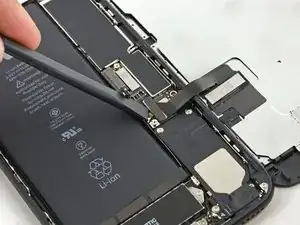

Используйте носик лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.

Немного согните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Перед отключением или повторным подключением кабелей на этом шаге убедитесь, что аккумулятор отключён.

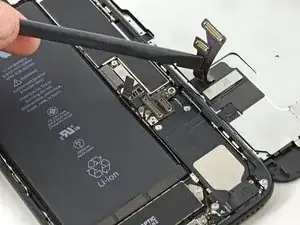

Используйте плоский конец лопатки или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и отводя прямо вверх от гнёзд на плате.

Чтобы снова зафиксировать нажимные разъёмы, нажмите на один конец до щелчка, затем повторите с другим концом. Не нажимайте в центре. Если разъём даже немного смещён, он может погнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые линии на дисплее или частичное либо полное отсутствие отклика на прикосновения, попробуйте отключить и аккуратно переподключить оба этих кабеля и убедиться, что они полностью вставлены.

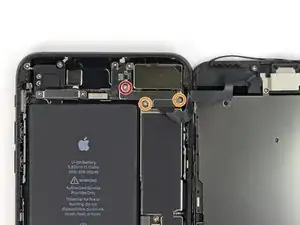

Снимите три винта со звёздочкой Y000, удерживающие кронштейн над разъёмом сборки датчиков передней панели:

Один винт 1,3 мм

Два винта 1,0 мм

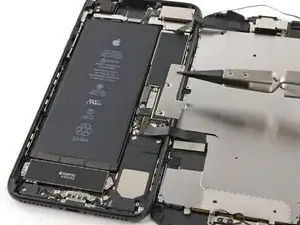

Снимите кронштейн.

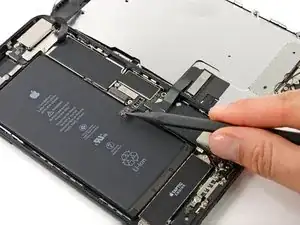

Отключите разъём сборки датчиков передней панели от его гнезда на плате.

Этот нажимной разъём также следует подсоединять по одному концу, чтобы минимизировать риск изгиба.

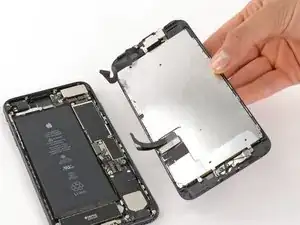

Снимите модуль дисплея.

При сборке остановитесь здесь, если хотите заменить клей по краям дисплея.

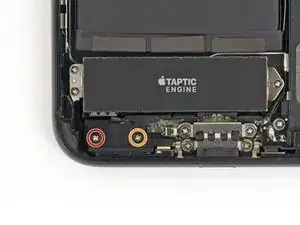

Снимите два крестообразных винта, удерживающие барометрический клапан на задней крышке:

Один винт 2,9 мм

Один винт 2,1 мм

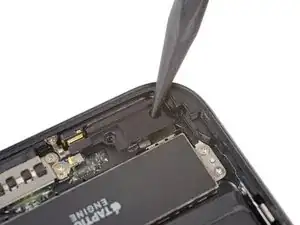

Осторожно сдвиньте барометрический клапан в направлении Taptic Engine, чтобы разъединить клей, закрепляющий его по нижнему краю iPhone.

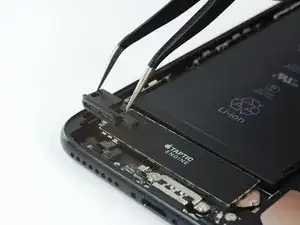

Снимите клапан.
