Замена верхней левой антенны iPhone 7 Plus

Перед началом разрядите батарею iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3,4 мм на нижнем торце iPhone (используйте биту P2, если у вас есть набор бит).

Открытие дисплея нарушит его водонепроницаемые уплотнения. Приготовьте запасные уплотнения до перехода к следующим шагам или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если клин вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить клин и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте клин перманентным маркером.

Вы также можете пометить другие углы клина разными размерами.

Альтернативно приклейте монету к клину на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Надевайте рычаги на левый или правый край iPhone.

Разместите присоски возле нижнего торца iPhone чуть выше кнопки «Домой»—одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для увеличения сцепления.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту, но экстремальное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Загните iOpener так, чтобы он лёг на нижний торец iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Вставьте клин в образовавшийся зазор.

Если Anti-Clamp не создает достаточного зазора, прогрейте область сильнее и поверните рукоятку на четверть оборота.

Не проворачивайте рукоятку более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как разделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы смягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе не получится создать герметичное соединение между присоской и передним стеклом.

Потяните присоску вверх с устойчивым, равномерным усилием, чтобы создать небольшой зазор между экраном и корпусом.

Вставьте клин в образовавшийся зазор.

Водонепроницающий клей, удерживающий экран, очень прочен; создание первоначального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не сможете вставить инструмент.

Проведите клином вверх по левому краю телефона, начиная от нижнего торца и двигаясь в направлении кнопок регулировки громкости и переключателя звука, разрезая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней части корпуса, он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят деликатные кабели. Не вставляйте клин сюда, чтобы не повредить кабели.

Вставьте инструмент снова в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить последний участок клея.

Сдвиньте модуль дисплея немного вниз (в сторону от верхнего края телефона), чтобы освободить защёлки, удерживающие его в задней панели.

Откройте iPhone, откинув дисплей вверх от левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики iPhone.

Подперните дисплей о что-либо, чтобы он удерживался в приподнятом положении во время работы с телефоном.

Удалите следующие четыре винта три-точечной отверткой Y000, крепящие кронштейн нижнего кабеля дисплея к плате логики:

Три винта 1.2 мм

Один винт 2.6 мм

Снимите кронштейн нижнего кабеля дисплея.

Используйте конец лопатки, чтобы поднять разъём батареи из его гнезда на плате логики.

Слегка загните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабели в этом шаге.

Используйте плоский конец лопатки или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их вертикально вверх из гнёзд на плате логики.

Для повторного подключениия нажимайте разъёмы по одному концу до щелчка, затем повторите с другим концом. Не нажимайте по середине. Если разъём хоть немного смещён, он может согнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые линии на дисплее или частичная либо полная потеря сенсорного отклика, попробуйте отключить и аккуратно снова подключить оба этих кабеля и убедитесь, что они полностью вставлены.

Снимите три винта три-точечной отверткой Y000, фиксирующие кронштейн над разъёмом узла датчиков передней панели:

Один винт 1.3 мм

Два винта 1.0 мм

Снимите кронштейн.

Отключите разъём узла датчиков передней панели от его гнезда на плате логики.

Этот пресс-разъём также следует подключать по одному концу за раз, чтобы снизить риск изгиба.

Снимите модуль дисплея.

При сборке остановитесь на этом шаге, если хотите заменить клей по краям дисплея.

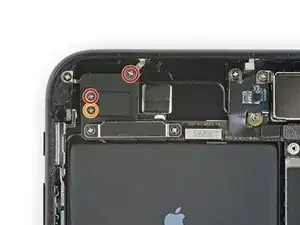

Удалите три винта Phillips, фиксирующие антенную деталь:

Два винта 1.3 мм

Один винт 1.2 мм

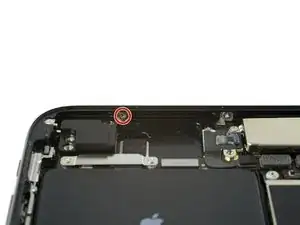

Удалите винт Phillips 1.3 мм, закрепляющий антенную деталь на верхнем крае задней панели.

Стойка винта в верхней части антенной детали зафиксирована в небольшом углублении на верхнем крае iPhone.

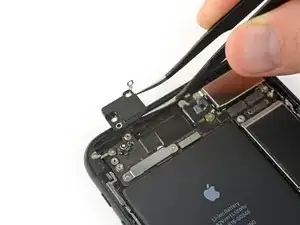

Откиньте антенную деталь вверх в сторону верхней части телефона.

Опустите стойку винта вниз и выньте её из углубления.

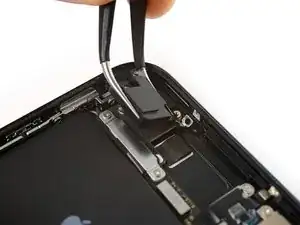

Снимите верхнюю левую антенную деталь.
