Замена задних камер iPhone 7 Plus

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно проколоть.

Выключите iPhone перед началом разборки.

Выкрутите два пенталобных винта длиной 3,4 мм в нижней части iPhone (используйте биту P2, если у вас есть набор бит).

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Перед тем как двигаться дальше, приготовьте новые уплотнения или соблюдайте осторожность, чтобы избежать контакт с влагой при сборке без замены уплотнений.

Если открыточный инструмент вставить слишком далеко, можно повредить устройство. Выполните этот шаг, чтобы отметить глубину вставки и предотвратить повреждение.

Отмерьте 3 мм от кончика инструмента и отметьте его перманентным маркером.

Вы также можете отметить другие углы инструмента разными отметками.

В качестве альтернативы приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент под названием Cutter для клея, предназначенный для безопасного разделения клея дисплея в их магазине самостоятельного ремонта.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали, чтобы упростить процесс открытия устройства. Если вы не используете Anti-Clamp, перейдите к шагу 6, чтобы увидеть альтернативный метод.

Полные инструкции по использованию Anti-Clamp доступны в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Установите присоски около нижнего края iPhone, сразу над кнопкой «Домой» — одну спереди, другую сзади.

Сожмите присоски, чтобы установить сцепление с поверхностью.

Если поверхность iPhone слишком скользкая для надёжного захвата Anti-Clamp, вы можете использовать ленту, чтобы создать более шероховатую поверхность.

Сдвиньте синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они смещаются, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и просуньте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную плитку, но чрезмерное нагревание может повредить дисплей и/или внутреннюю батарею — будьте осторожны.

Согните iOpener так, чтобы он лёг на нижний край iPhone.

Подождите одну минуту, чтобы клей ослаб и образовалась щель для вскрытия.

Вставьте открыточный инструмент в щель.

Если Anti-Clamp не создаёт достаточной щели, дополнительно нагрейте область и поверните рукоятку на четверть оборота.

Не поворачивайте рукоятку более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Перейдите к шагу 9.

Следующие три шага демонстрируют, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, которым зафиксирован дисплей, и облегчит его открытие.

Используйте фен или подготовьте iOpener и нагревайте нижний край телефона около 90 секунд, чтобы размягчить клей под ним.

Приложите присоску к нижней половине передней панели, непосредственно над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе не получится создать герметичное соединение между присоской и передним стеклом.

С усилием и равномерным нажатием потяните за присоску, чтобы создать небольшую щель между экраном и корпусом.

Вставьте открыточный инструмент в щель.

Водонепроницаемый клей, удерживающий экран, очень прочный; для появления первой щели требуется значительное усилие. Если вам трудно создать щель, нанесите больше тепла и слегка покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Сдвиньте открыточный инструмент вверх по левому краю телефона, начиная с нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя беззвучного режима, разрушая клей, удерживающий дисплей.

Остановитесь в районе верхнего левого угла дисплея.

Не пытайтесь открыть верхний край дисплея от задней крышки, так как он зафиксирован пластиковыми защёлками, которые могут сломаться.

По правому краю iPhone проходят хрупкие кабели. Не вставляйте сюда инструмент, чтобы не повредить кабели.

Вставьте инструмент в нижний правый угол iPhone и проведите им по краю вверх по правой стороне телефона, чтобы рассоединить клей.

Не вставляйте инструмент глубже чем на 3 мм, иначе можно повредить кабели дисплея.

Аккуратно потяните за присоску, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей выше чем на 15º, иначе существует риск повредить или порвать шлейфы, соединяющие дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Вставьте лопатку под дисплей в верхнем левом углу и проведите её по верхнему краю телефона, чтобы ослабить остатки клея.

Сдвиньте сборку дисплея немного вниз (в сторону от верхнего края телефона), чтобы вывести защёлки из зацепления с задней крышкой.

Откройте iPhone, приподняв дисплей слева, как заднюю крышку книги.

Не отделяйте дисплей полностью, так как он всё ещё соединён с материнской платой хрупкими шлейфами.

Оперите дисплей о что-нибудь, чтобы он оставался открытым во время работы с телефоном.

Выкрутите следующие четыре винта Y000, крепящие скобу нижнего кабеля дисплея к материнской плате:

Три винта длиной 1,2 мм

Один винт длиной 2,6 мм

Снимите скобу нижнего кабеля дисплея.

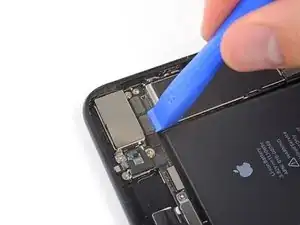

Кончиком лопатки поднимите разъём батареи из гнезда на материнской плате.

Немного загните кабель разъёма вверх, чтобы предотвратить контакт с гнездом и подачу питания на телефон.

Перед отключением или подключением кабелей на этом этапе убедитесь, что батарея отключена.

Используйте плоский конец лопатки или ноготь, чтобы отключить два нижних коннектора дисплея, приподняв их прямо вверх из гнёзд на материнской плате.

Чтобы снова подключить коннекторы, нажмите на один конец, пока он не защёлкнется, затем повторите то же самое с другим концом. Не нажимайте по центру. Если коннектор будет даже немного смещён, он может погнуться и получить необратимые повреждения.

Если после сборки телефона экран остаётся чёрным, на нём появляются белые линии или отсутствует отклик сенсора полностью или частично, попробуйте отключить и аккуратно переподключить оба этих кабеля, убедившись, что они полностью зафиксированы.

Выкрутите три винта Y000, крепящих скобу над разъёмом сборки датчиков передней панели:

Один винт длиной 1,3 мм

Два винта длиной 1,0 мм

Снимите скобу.

Отключите разъём сборки датчиков передней панели от гнезда на материнской плате.

Этот коннектор также следует подключать по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите сборку дисплея.

При сборке сделайте паузу здесь, если хотите заменить клей по краям дисплея.

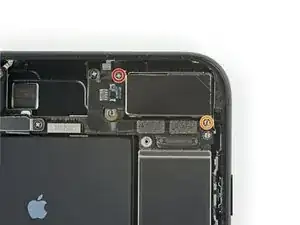

Выкрутите два винта, крепящих скобу камеры, обращённой назад:

Один винт Phillips длиной 1,6 мм

Один стойковый винт длиной 2,2 мм

Стойковые винты лучше всего откручивать специальной отвёрткой или битой.

В крайнем случае можно воспользоваться небольшой плоской отвёрткой — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

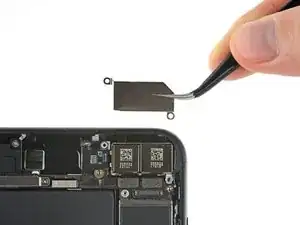

Снимите скобу, закрывающую сборку камеры, обращённой назад.

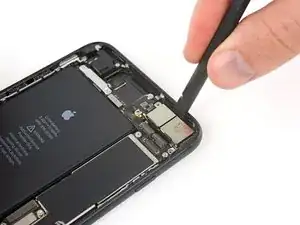

Используйте инструмент iFixit или ноготь, чтобы отключить два коннектора кабелей камеры, приподняв их прямо вверх из гнёзд.

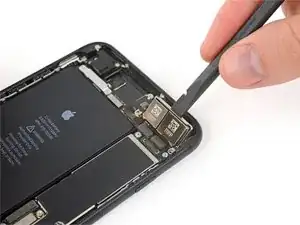

Плоским концом лопатки подденьте сборку камеры, обращённой назад, за верхний край iPhone.

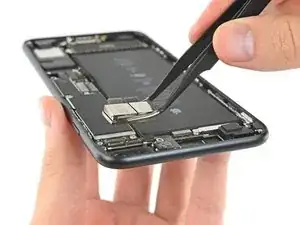

Снимите сборку камеры, обращённой назад.
