Замена задней панели iPhone 3GS

Если стекло дисплея треснуло, предотвратите дальнейшее раскалывание и защитите себя от травм во время ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от оторвавшихся осколков стекла во время ремонта.

Удалите два винта Phillips #00 длиной 3.7 мм с торца док-коннектора iPhone.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным модулем дисплея имеется резиновый уплотнитель. Для отделения модуля дисплея потребуется некоторое усилие. Помогает покачивание присоски туда‑сюда для освобождения дисплейного модуля.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть модуля дисплея iPhone.

Если модуль дисплея повреждён слишком сильно и присоска не прилипает, можно использовать ленту с сильным клеем, например армированную или упаковочную.

Модуль дисплея всё ещё подключён к iPhone несколькими кабелями, поэтому пока не пытайтесь полностью его снять.

Поверните модуль дисплея вверх до угла примерно 45 градусов.

Продолжая держать модуль дисплея одной рукой, другой рукой и лопаткой отсоедините чёрный плоский кабель с меткой «1». (Кабель 1 — для дисплея)

Будьте осторожны и вставляйте лопатку слева, как показано на картинке (ПОД ЛЕНТОЙ). Если вы попытаетесь поддеть ленту справа, вы можете повредить разъём ленты и потребуется замена дисплея!

Все разъёмы, кроме разъёма ленты «3», упомянутого в шаге 7, отсоединяются вверх.

Поверните модуль дисплея вверх до примерно вертикального положения. Это облегчит доступ к оставшимся кабелям.

Используйте лопатку, чтобы отсоединить чёрный плоский кабель с меткой «2». (Кабель 2 — для ёмкостной сенсорной панели)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G может отсутствовать откидывающаяся пластиковая защёлка. В этом случае сдвиньте плоский кабель в направлении экрана, пока он не выйдет. При сборке прижмите ленту, чтобы вставить её обратно в разъём.

У некоторых iPhone цвета разъёмов могут быть обращены (чёрная пластиковая защёлка, белый разъём) для разъёма «3». Убедитесь, что вы правильно откидываете защёлку, иначе можете повредить разъём.

Используйте лопатку, чтобы откинуть вверх белую пластиковую защёлку, удерживающую плоский кабель «3». Белая защёлка повернётся вверх на 90 градусов, освобождая кабель.

Выведите чёрный плоский кабель из разъёма и снимите модуль дисплея с iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на инструмент, пока лоток SIM-карты не выскакивает.

Возьмите лоток SIM-карты и выдвиньте его из iPhone.

Используйте лопатку, чтобы отсоединить плоский кабель с меткой «4».

Используйте лопатку, чтобы отсоединить плоский кабель с меткой «5».

Используйте лопатку, чтобы отсоединить плоский кабель с меткой «6».

Если у вас iPhone 3GS, обратитесь ко второй фотографии и используйте лопатку, чтобы отсоединить плоский кабель с меткой «7».

Убедитесь, что разъёмы на плоских кабелях идеально выровнены с гнёздами на плате перед приложением давления. Для этого может потребоваться лупа или ювелирная лупа.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2.3 мм с частичной резьбой, закрепляющих плату на заднем корпусе.

Два винта Phillips #00 длиной 2.3 мм с полной резьбой, закрепляющих плату и камеру.

Один винт Phillips #00 длиной 2.9 мм под наклейкой «Do not remove».

Примечание при сборке:

Винт, который находится рядом с камерой (нижний правый винт, выделенный оранжевым), также имеет металлическую полоску, удерживающую камеру на месте.

Не забудьте вернуть эту полоску на место перед установкой винта Phillips #00 длиной 2.3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы аккуратно поддеть камеру и вынуть её из посадочного места в заднем корпусе.

Камеру ещё нельзя полностью удалить, так как она подключена к нижней части логической платы.

Используйте лопатку, чтобы аккуратно приподнять конец логической платы, ближе к док-коннектору.

Рядом с наклейкой «do not remove» на логической плате есть небольшая золотая заземляющая планка. ОЧЕНЬ осторожно следите, чтобы она не зацепилась за боковину корпуса при поддевании платы; она легко ломается. Если после снятия платы возникнут проблемы с приёмом сигнала, проверьте эту заземляющую планку.

Если плата не поднимается, ещё раз проверьте, что все винты, крепящие плату, удалены.

Сдвиньте плату логики в направлении разъёма док-к коннектора и выньте её из iPhone.

При установке платы логики после замены аккумулятора подсоедините камеру к плате перед тем, как вставлять её в корпус. Затем убедитесь, что верхняя часть платы (где находится лоток для SIM-карты) правильно установлена на место, прежде чем размещать остальную часть платы. Это важно, поскольку иногда разъём для SIM-карты не совмещается с посадочным местом. После установки верхней части нижнюю часть можно аккуратно подвести на место. Вы поймёте, что плата логики установлена правильно, когда лоток для SIM-карты будет выровнен с отверстием в корпусе iPhone, а модуль камеры аккуратно сядет на своё место.

Используйте лопаточку, чтобы приподнять аккумулятор от задней части корпуса. Аккумулятор приклеен по периметру с помощью клеевой ленты.

Чтобы предотвратить изгиб аккумулятора при удалении, мы не рекомендуем использовать только пластиковую вытяжную язычок.

Удаление аккумулятора НЕ требуется для замены GPS-антенны. Это лишь даёт больше места для снятия разъёма для наушников (полное его снятие также не обязательно).

Аккумулятор iPhone приклеен к задней панели мягким клеем. Обычно клей остаётся на аккумуляторе при его снятии. Если в комплекте с новым аккумулятором уже есть клейкая основа, дополнительных действий не требуется. Если у вашего замещающего аккумулятора нет клейкой основы, перенесите клей с вашего старого аккумулятора на новый.

Если аккумулятор не отходит от задней панели, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор. Дайте спирту испариться на воздухе перед установкой нового аккумулятора.

Не пытайтесь силой поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы ещё сильнее ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Вы можете использовать фен или тепловую пушку на минимальной мощности, чтобы прогреть заднюю часть корпуса. Это поможет ослабить клеевое соединение перед использованием лопатки для отделения аккумулятора от корпуса.

Внимание: перегрев iPhone может привести к возгоранию аккумулятора.

Удалите два винта Phillips #00, удерживающих кнопку включения/выключения на передней рамке.

При замене проверьте выступание кнопки. На внутренней стороне кнопки может быть приклеена небольшая пластиковая прокладка, которая может отойти при очистке. Без прокладки кнопка может выступать недостаточно для нажатия. Если прокладка потеряна, её можно заменить подходящей по толщине жёсткой пластиковой деталью (например, крышкой от коробки для рубашек).

Аккуратно отлейте оранжевый ленточный кабель от задней панели корпуса.

Ленточный кабель легко повредить — будьте очень осторожны.

Удалите следующие 4 винта:

Три винта Phillips #00 длиной 1,8 мм, фиксирующие разъём для наушников и GPS-антенну к задней панели. Обратите внимание на порядок извлечения винтов: левый винт имеет слегка большую головку.

Один винт Phillips #00 длиной 3,8 мм в пластиковом ушке рядом с разъёмом для наушников.

Удалите четыре винта Phillips #00, удерживающие регулятор громкости и переключатель беззвучного режима.

Узел регулятора громкости располагается поверх переключателя беззвучного режима. Убедитесь, что маленькая мягкая подкладка на переключателе беззвучного режима не потеряна, иначе переключатель будет болтаться после сборки.

Винты узла переключателя беззвучного режима должны быть затянуты при положении переключателя "выключено". Проверьте выступание переключателя при включённом положении, так как он может не выступать достаточно, если узел переключателя установлен неправильно. (Проверьте зазор между рамкой переключателя и передней рамкой (виден белый промежуток между двумя винтами рядом с цифрой 6). Винт с правой стороны немного длиннее остальных трёх винтов. При сборке телефона имейте это в виду.

Отведите плату с кнопками громкости от боковой части iPhone и аккуратно отлейте оранжевый ленточный кабель от задней панели корпуса. Кабель тонкий и легко повреждается.

Аккуратно поднимите сборку разъёма для наушников и выньте её из iPhone.

Переключите зелёный переключатель беззвучного режима вниз (в сторону задней панели iPhone) в положение без звука. Это облегчит его установку, когда будет установлен новый переключатель.

Удалите один винт Phillips #00 длиной 2,4 мм, закрепляющий чёрную пластиковую распорку.

Некоторые запасные задние панели могут не иметь резьбового отверстия в этом месте.

Используйте лопаточку, чтобы поддеть чёрный пластиковый корпус антенны с задней панели.

Поднимите чёрный пластиковый корпус GPS-антенны и выньте его из iPhone.

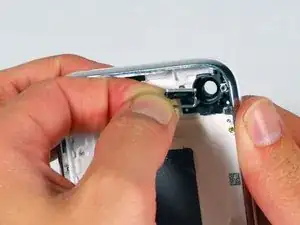

Снимите кнопку включения/выключения с iPhone.

Кнопка блокировки прикреплена к металлической рукоятке. Она может поворачиваться на 180° в одну сторону и на 135° в другую. При установке назад поверните её на 180°, чтобы металлическая рукоятка была направлена вниз (в сторону задней панели).

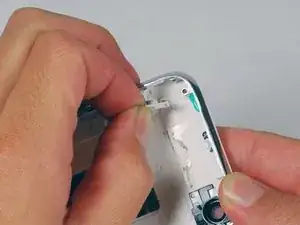

Снимите кнопку беззвучного режима с iPhone.

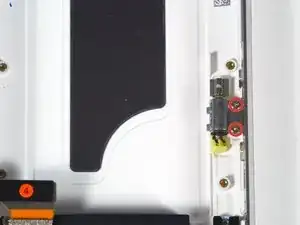

Удалите два винта Phillips #00 длиной 1,9 мм, удерживающие вибромотор на задней панели.

Поднимите вибромотор и выньте его из iPhone.

Храните эти винты отдельно от остальных, так как их диаметр меньше, чем у остальных винтов.

Удалите следующие 3 винта:

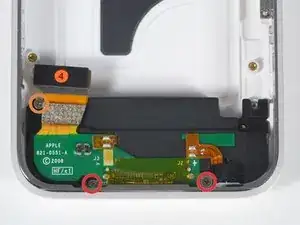

Два винта Phillips #00 длиной 1,5 мм, по одному с каждой стороны док-коннектора.

Один винт Phillips #00 длиной 2,4 мм возле ленточного кабеля, маркированного «4».

Поднимите узел разъёма дока вверх и выньте его из iPhone.

Обратите пристальное внимание на положение узла разъёма дока. При повторной сборке телефона убедитесь, что всё совмещено правильно. Узел фактически устанавливается НАД держателем винта окантовки. Если поместить его ПОД держателем винта окантовки, кнопка «Домой» не будет работать.

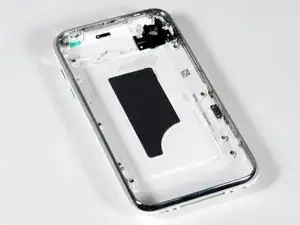

Остаются задняя панель и прикреплённая передняя окантовка.
