Замена разговорного динамика iPhone 14

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если вставить инструмент слишком глубоко, пластиковая лопатка может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку маркером.

Вы также можете отметить другие углы лопатки разными расстояниями.

Альтернативно пришейте монету к лопатке на расстоянии 3 мм от кончика с помощью ленты.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Если заднее стекло iPhone треснуло, заклейте его, чтобы удержать осколки и предотвратить травмы во время ремонта.

Наклейте полоски прозрачной упаковочной ленты внахлёст поверх заднего стекла iPhone, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от вылетевших осколков стекла.

Если присоска не цепляется на следующих шагах, сложите прочную ленту (например, армированную) в ручку и используйте её, чтобы поднять заднее стекло.

В крайнем случае можно приклеить присоску к заднему стеклу супер-клеем.

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Никогда не держите фен на одном месте длительное время.

Приложите присоску к нижнему краю заднего стекла, избегая самого края стекла.

Потяните присоску вверх с равномерным постоянным усилием, чтобы создать небольшой зазор между задним стеклом и корпусом.

Вставьте пластиковую лопатку в образовавшийся зазор.

Клей, держущий заднее стекло, очень прочный; создание начального зазора требует значительного усилия. Если вам трудно открыть зазор, добавьте нагрева и аккуратно потрясите заднее стекло вверх и вниз, чтобы ослабить клей, пока не удастся вставить лопатку.

Используйте фен, чтобы прогреть левый край iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Проведите лопаткой вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, держащий заднее стекло.

Не вставляйте лопатку глубже 3 мм — вы можете повредить внутренние компоненты.

Вдоль правого края, рядом с кнопкой увеличения громкости, проходит тонкий кабель. Не вставляйте лопатку в этой области, иначе вы можете повредить кабель.

Используйте фен, чтобы прогреть правый край iPhone (сторона с кнопками громкости) в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Снова вставьте лопатку в нижний край iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте лопатку глубже 3 мм — вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы прогреть верхний край iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Вставьте лопатку под верхний правый край телефона. Проведите ею вокруг верхнего правого угла и до середины верхнего края.

Вставьте лопатку под верхний левый край телефона. Проведите ею вокруг верхнего левого угла и до середины верхнего края.

Не вставляйте лопатку глубже 3 мм — вы можете повредить или смазать блок камер.

Пока не пытайтесь полностью отсоединять заднее стекло — оно всё ещё подключено хрупким ленточным кабелем к плате логики iPhone.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, откинув заднее стекло вверх с левой стороны, как заднюю крышку книги.

Будьте осторожны, чтобы не натянуть короткий гибкий кабель катушки зарядки.

Подпереть заднее стекло чем-нибудь, чтобы оно осталось приподнятым, пока вы работаете с телефоном.

Если под рукой нет ничего, чем можно подпереть заднее стекло, присоска подойдёт для этой цели.

При сборке положите заднее стекло на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край на место, затем защёлкните остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Отверткой Y000 отверните два винта длиной 1,3 мм, крепящие крышку разъёма аккумулятора.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить iPhone.

При сборке это хорошая стадия, чтобы включить iPhone и проверить все функции до того, как вы запечатаете дисплей на место. Обязательно полностью выключите iPhone перед продолжением работы.

Возьмите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в направлении надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

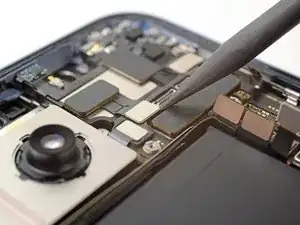

Используйте заострённый конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём прямо вверх от его гнезда.

Старайтесь не повредить чёрную силиконовую уплотнительную прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

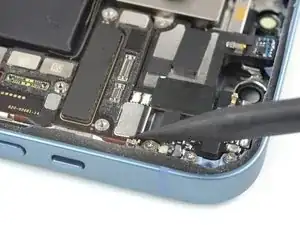

Отверткой Y000 отверните один винт длиной 1,0 мм, крепящий крышку разъёма катушки зарядки.

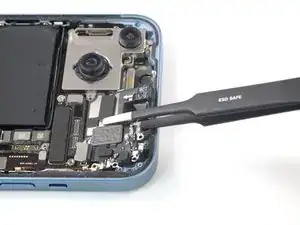

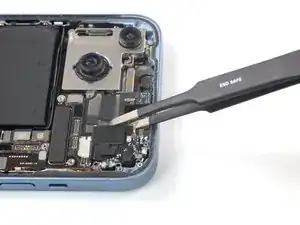

Пинцетом снимите крышку разъёма катушки зарядки.

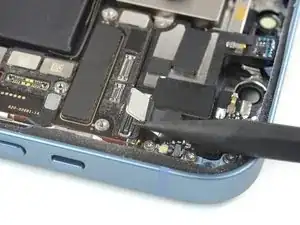

Используйте заострённый конец лопатки, чтобы отсоединить кабель катушки зарядки, поддев разъём прямо вверх от его гнезда.

Снимите узел заднего стекла.

Нанесите новый клей в необходимых местах после очистки соответствующих поверхностей изопропиловым спиртом (>90%).

При сборке приостановите работу на этом этапе, если вы хотите заменить клей для заднего стекла.

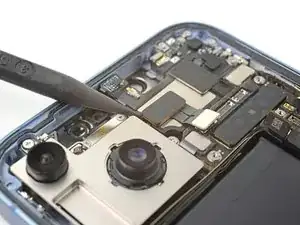

Отверткой Y000 отверните два винта длиной 1,3 мм, крепящие скобу кабеля модуля фронтальной камеры.

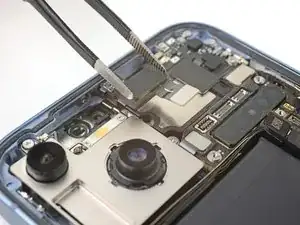

Пинцетом или пальцами снимите скобу кабеля модуля фронтальной камеры.

Используйте лопатку, чтобы отсоединить кабели камеры и датчиков, поддев разъёмы прямо вверх от их гнёзд.

Пинцетом или пальцами снимите модуль фронтальной камеры и датчиков.

Следующие два шага показывают, как снять антенну, которая есть в некоторых моделях. Если у вас нет этой антенны, пропустите эти шаги.

Используйте лопатку, чтобы отсоединить кабель антенны, поддев разъём прямо вверх от его гнезда.

Антенна слабо приклеена к разговорному динамику.

Вставьте наконечник лопатки под верхний левый угол антенны.

Подденьте, чтобы разъединить клей под антенной.

Снимите антенну

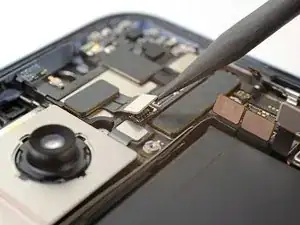

Используйте лопатку, чтобы отсоединить кабель разговорного динамика, поддев разъём прямо вверх от его гнезда.

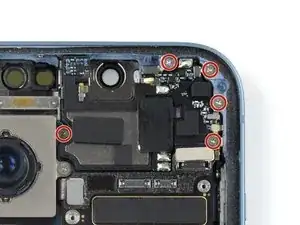

Отверткой Phillips отверните пять винтов длиной 1,4 мм, крепящих разговорный динамик.

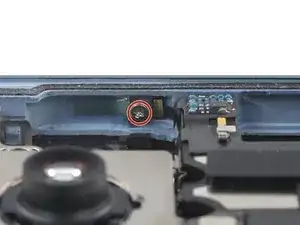

Отверткой Phillips отверните винт длиной 1,1 мм, крепящий разговорный динамик к рамке.

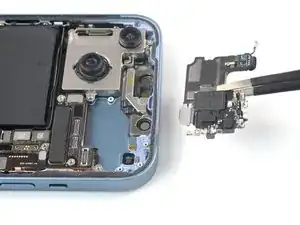

Пинцетом или пальцами снимите разговорный динамик.

Верхний левый край разговорного динамика оснащён резиновой прокладкой. При сборке убедитесь, что прокладка правильно совмещена с нишей в рамке.
