Замена громкоговорителя iPhone 14 Plus

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта P2 длиной 6,8 мм на нижнем ребре iPhone.

Если вставить слишком глубоко, приспособление для вскрытия может повредить устройство. Выполните этот шаг, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент постоянным маркером.

Вы также можете пометить другие углы инструмента разными измерениями.

В качестве альтернативы приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клеевого слоя дисплея в своём магазине запчастей для самостоятельного ремонта.

Если заднее стекло вашего iPhone треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и защитить себя от травм во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите заднее стекло с её помощью.

Если ничего не помогает, можно приклеить присоску к заднему стеклу суперклеем.

Используйте фен или нагреватель, чтобы нагреть нижнее ребро iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет немного слишком горячим для прикосновения.

Никогда не задерживайте фен в одном месте длительное время.

Прикрепите присоску к нижнему краю заднего стекла, избегая очень края стекла.

Потяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочный; создание начального зазора требует значительной силы. Если трудно открыть зазор, примените больше тепла и аккуратно покачайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Используйте фен, чтобы нагреть левое ребро iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет немного слишком горячим для прикосновения.

Проведите инструментом вокруг нижнего левого угла и вверх по левому ребру iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте инструмент глубже чем на 3 мм, чтобы не повредить внутренние компоненты.

Используйте фен, чтобы нагреть правое ребро iPhone (ребро с кнопкой питания) в течение 90 секунд или до тех пор, пока заднее стекло не станет немного слишком горячим для прикосновения.

Вдоль правого ребра вашего iPhone проходит деликатный кабель. Не вставляйте инструмент здесь, так как вы можете повредить кабель.

Вставьте инструмент повторно в нижнем ребре iPhone и проведите им вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте инструмент глубже чем на 3 мм, так как вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхнее ребро iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет немного слишком горячим для прикосновения.

Вставьте инструмент под верхний правый край телефона. Проведите им вокруг верхнего правого угла и до середины верхнего ребра.

Вставьте инструмент под верхний левый край телефона. Проведите им вокруг верхнего левого угла и до середины верхнего ребра.

Не вставляйте инструмент глубже чем на 3 мм, так как вы можете повредить или расплескать модуль камеры.

Не пытайтесь полностью отделить заднее стекло пока — оно связано хрупким ленточным кабелем с платой логики iPhone.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, поднимая заднее стекло с левой стороны, как обложку книги.

Будьте осторожны, чтобы не растянуть короткий гибкий кабель катушки зарядки.

Подпереть заднее стекло о что‑то, чтобы оно держалось, пока вы работаете с телефоном.

Если под рукой нет ничего, о что можно подпереть заднее стекло, присоска справится с этой задачей.

При повторной сборке положите заднее стекло на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край на место, прежде чем защёлкивать остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не деформированы.

Используйте отвертку Y000, чтобы выкрутить два винта длиной 1,3 мм, фиксирующие крышку разъёма аккумулятора.

В ходе этого ремонта отмечайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до окончательного закрытия дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Схватите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в направлении надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

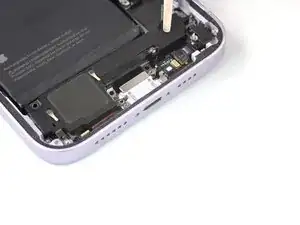

Используйте заострённый конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрную силиконовую уплотнительную прокладку вокруг этого и других разъёмов на плате. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте отвертку Y000, чтобы выкрутить один винт длиной 1,0 мм, фиксирующий крышку разъёма катушки зарядки.

Используйте пинцет, чтобы снять крышку разъёма катушки зарядки.

Используйте заострённый конец лопатки, чтобы отсоединить кабель катушки зарядки, поддев разъём прямо вверх из его гнезда.

Снимите узел заднего стекла.

Нанесите новый клей в необходимые места после очистки соответствующих областей изопропиловым спиртом (>90%).

При повторной сборке остановитесь на этом этапе, если хотите заменить клеевые полосы заднего стекла.

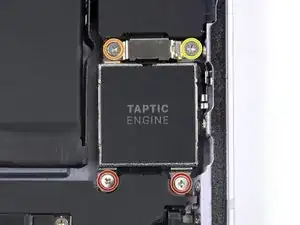

Используйте крестовую отвертку, чтобы выкрутить четыре винта, фиксирующие тактильный двигатель (Taptic Engine).

Два винта длиной 1,7 мм

Один винт длиной 1,4 мм

Один винт длиной 1,8 мм

Используйте пинцет, чтобы снять пластину крепления разъёма тактильного двигателя.

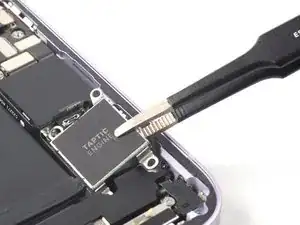

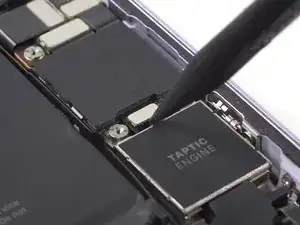

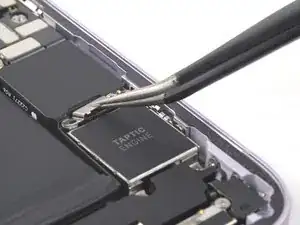

Используйте заострённый конец лопатки, чтобы отсоединить тактильный двигатель, поддев разъём прямо вверх из его гнезда.

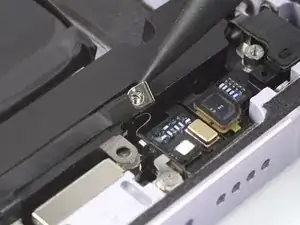

Используйте отвёртку для стоек (standoff driver), чтобы выкрутить стоечный винт длиной 3,1 мм.

Стойковые винты лучше всего выкручивать специальной отвёрткой для стоек или соответствующей насадкой. В крайнем случае подойдёт маленькая шлицевая отвёртка — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

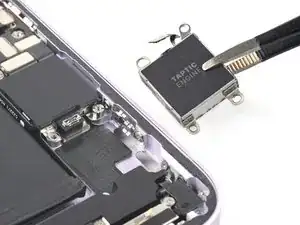

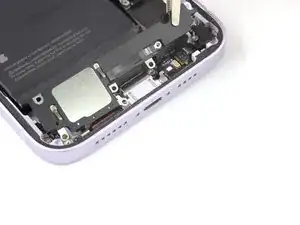

С помощью пинцета или пальцами снимите тактильный двигатель.

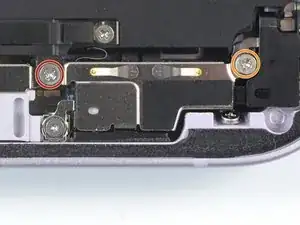

Используйте крестовую отвертку, чтобы выкрутить два винта, фиксирующие металлическую пластину.

Один винт длиной 1,4 мм.

Один винт длиной 1,5 мм.

На нижней стороне металлической пластины находятся несколько защёлок, которые фиксируют её на рамке.

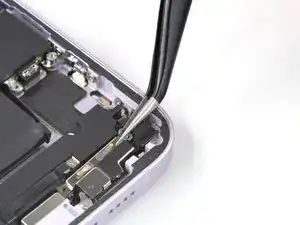

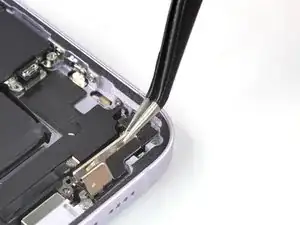

Используйте пинцет, чтобы осторожно поднять металлическую пластину в вертикальное положение и отделить её защёлки от рамки.

При сборке убедитесь, что пластина правильно выровнена, и вставьте металлические защёлки обратно в их посадочные места в рамке.

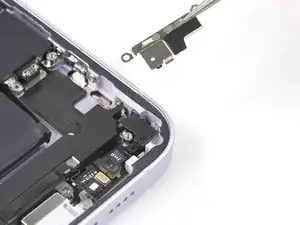

Снимите металлическую пластину.

Снимите пять винтов, фиксирующих громкоговоритель.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,5 мм.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 1,9 мм.

Используйте отвертку Y000, чтобы выкрутить винт длиной 1,2 мм.

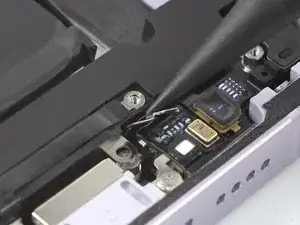

Используйте заострённый конец лопатки, чтобы осторожно отогнуть заземляющий кабель, расположенный в середине громкоговорителя, в сторону.

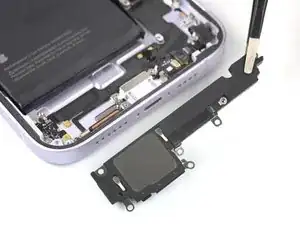

Снимите громкоговоритель.
