Замена узла фронтальной камеры iPhone 14

Перед началом разборки выключите iPhone.

Удалите два пентагранных винта P2 длиной 6,8 мм в нижней кромке iPhone.

Если вставить лопатку слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку постоянным маркером.

Вы также можете отметить другие углы лопатки разными метками.

Вместо этого можно приклеить монету к лопатке в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Если заднее стекло вашего iPhone треснуло, заклейте его, чтобы предотвратить дальнейшее рассыпание осколков и защитить себя во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы уберечь глаза от возможных осколков стекла в процессе ремонта.

Если присоска не будет держаться на следующих шагах, сложите прочную ленту (например, канцелярскую) в ручку и поднимайте заднее стекло с её помощью.

Если ничего не помогает, можно приклеить присоску к заднему стеклу супер-клеем.

Используйте фен или тепловую пушку, чтобы нагреть нижнюю кромку iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим, чтобы касаться.

Никогда не держите фен в одном месте длительное время.

Прикрепите присоску к нижней кромке заднего стекла, избегая самой кромки стекла.

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и корпусом.

Вставьте лопатку в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочен; создание начального зазора требует значительной силы. Если трудно открыть зазор, примените больше тепла и аккуратно покачивайте задним стеклом вверх и вниз, чтобы ослабить клей, пока не получится вставить лопатку.

Используйте фен, чтобы нагреть левую кромку iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим, чтобы касаться.

Проведите лопатку вокруг нижнего левого угла и по левой кромке iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте лопатку глубже 3 мм, вы можете повредить внутренние компоненты.

Вдоль правой кромки, рядом с кнопкой увеличения громкости, проходит хрупкий кабель. Не вставляйте лопатку здесь, вы можете повредить кабель.

Используйте фен, чтобы нагреть правую кромку iPhone (сторону с кнопками громкости) в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим, чтобы касаться.

Повторно вставьте лопатку в нижнюю кромку iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте лопатку глубже 3 мм, вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхнюю кромку iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим, чтобы касаться.

Вставьте лопатку под верхний правый край телефона. Проведите её вокруг верхнего правого угла и до середины верхней кромки.

Вставьте лопатку под верхний левый край телефона. Проведите её вокруг верхнего левого угла и до середины верхней кромки.

Не вставляйте лопатку глубже 3 мм, вы можете повредить или замазать модуль камер.

Пока не пытайтесь полностью отделить заднее стекло — оно ещё подключено к плате логики тонким шлейфом.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, откинув заднее стекло вверх от левой стороны, как заднюю крышку книги.

Будьте осторожны, чтобы не растянуть короткий гибкий кабель катушки зарядки.

Подпереть заднее стекло о чем‑нибудь, чтобы оно оставалось в приподнятом положении во время работы с телефоном.

Если под рукой нет ничего, о чем можно подпереть заднее стекло, присоска может сгодиться для этой цели.

При сборке уложите заднее стекло на место, совместите фиксаторы по верхнему краю и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть. Если оно не защёлкивается легко, проверьте состояние фиксаторов по периметру заднего стекла и убедитесь, что они не погнуты.

Отверткой Y000 отвинтите два винта длиной 1.3 мм, фиксирующие крышку разъёма аккумулятора.

В ходе ремонта отслеживайте каждый винт и возвращайте его точно туда, откуда он был извлечён, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед установкой дисплея на место. Обязательно полностью выключите iPhone перед продолжением работы.

Схватите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в сторону надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

Используйте заострённый конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкасался с гнездом и не подавал питание на телефон во время ремонта.

Отверткой Y000 отвинтите один винт длиной 1.0 мм, фиксирующий крышку разъёма катушки зарядки.

Пинцетом снимите крышку разъёма катушки зарядки.

Используйте заострённый конец лопатки, чтобы отсоединить кабель катушки зарядки, поддев разъём прямо вверх из его гнезда.

Снимите заднюю сборку стекла.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке остановитесь на этом этапе, если вы хотите заменить клеевые прокладки заднего стекла.

Отверткой Y000 отвинтите два винта длиной 1.3 мм, фиксирующие кронштейн кабеля модуля фронтальной камеры.

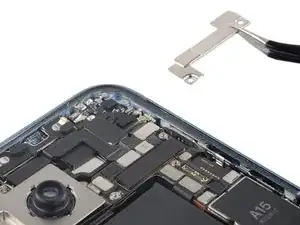

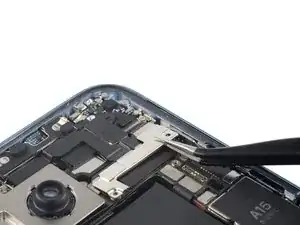

Пинцетом или пальцами снимите кронштейн кабеля модуля фронтальной камеры.

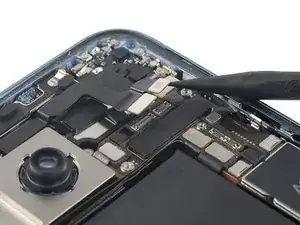

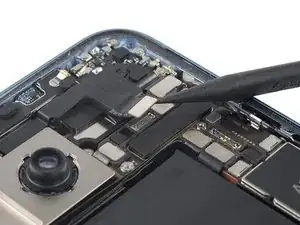

Используйте лопатку, чтобы отсоединить кабели камеры и датчиков, поддев разъёмы прямо вверх из их гнёзд.

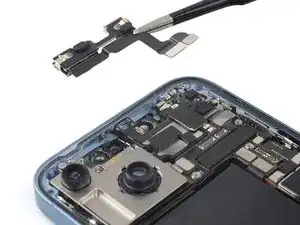

Пинцетом или пальцами снимите модуль фронтальной камеры и датчиков.
