Замена тыловых камер iPhone 14

Выключите iPhone перед началом разборки.

Удалите два 6.8 мм пенталобных винта P2 на нижнем торце iPhone.

Если вставить слишком глубоко, медиатор для вскрытия может повредить устройство. Следуйте этому шагу, чтобы разметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Также можно отметить другие углы медиатора с разными расстояниями.

Альтернативно, приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной нарезки клея экрана в своём магазине саморемонта.

Если на заднем стекле iPhone есть трещины, заклейте стекло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх заднего стекла iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не держится на следующих шагах, сложите прочный кусок ленты (например, армированную) в петлю-ручку и поднимите заднее стекло с её помощью.

Если ничего не помогает, можно приклеить присоску к заднему стеклу суперклеем.

Используйте фен или термофен, чтобы прогреть нижний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим, чтобы держать его вручную.

Никогда не держите фен в одной точке длительное время.

Прикрепите присоску к нижнему торцу заднего стекла, избегая самой кромки стекла.

Поднимайте присоску с ровным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и корпусом.

Вставьте медиатор в получившийся зазор.

Клей, скрепляющий заднее стекло, очень прочный; создание начального зазора требует значительного усилия. Если трудно открыть зазор, примените больше тепла и аккуратно расшевелите стекло вверх-вниз, чтобы ослабить клей, пока не появится достаточно зазора для медиатора.

Используйте фен, чтобы прогреть левый торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для касания.

Проведите медиатором вокруг нижнего левого угла и вверх по левому торцу iPhone, прорезая клей, удерживающий заднее стекло.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого торца, рядом с кнопкой увеличения громкости, проходит тонкий кабель. Не вставляйте медиатор здесь, так как вы можете повредить этот кабель.

Используйте фен, чтобы прогреть правый торец iPhone (торец с кнопками громкости) в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для касания.

Повторно вставьте медиатор в нижний торец iPhone и проведите им вверх по правой стороне, продолжая отделять клей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы прогреть верхний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для касания.

Вставьте медиатор под верхний правый край телефона. Проведите им вокруг верхнего правого угла и до середины верхнего торца.

Вставьте медиатор под верхний левый край телефона. Проведите им вокруг верхнего левого угла и до середины верхнего торца.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить или замазать блок камер.

Не пытайтесь полностью отделить заднее стекло пока — оно всё ещё соединено тонким шлейфом с платой логики iPhone.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, поднимая заднее стекло с левой стороны, как заднюю крышку книги.

Будьте осторожны, чтобы не натянуть короткий гибкий кабель катушки зарядки.

Подперите заднее стекло о что‑нибудь, чтобы оно оставалось приподнятым, пока вы работаете с телефоном.

Если под рукой нет ничего, о что можно было бы подпереть заднее стекло, присоска справится с этой задачей.

При сборке положите заднее стекло на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край до щёлчка, прежде чем защёлкивать остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Отверткой Y000 отверните два винта длиной 1,3 мм, фиксирующие крышку разъёма аккумулятора.

В ходе этого ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается именно на своё место, чтобы не повредить iPhone.

При сборке сейчас хорошее время включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

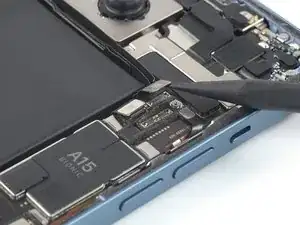

Возьмите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в сторону маркировки A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

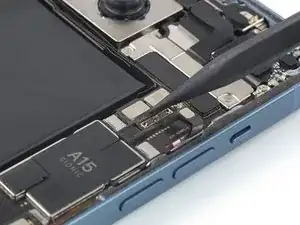

Используйте заострённый конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов на плате. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Небольшим изгибом отогните разъём от логической платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Отверткой Y000 отверните один винт длиной 1,0 мм, фиксирующий крышку разъёма зарядной катушки.

С помощью пинцета снимите крышку разъёма зарядной катушки.

Используйте заострённый конец лопатки, чтобы отсоединить кабель зарядной катушки, поддев разъём прямо вверх из его гнезда.

Снимите сборку заднего стекла.

Нанесите новый клей там, где это необходимо, предварительно очистив соответствующие места изопропиловым спиртом (>90%).

При повторной сборке приостановитесь здесь, если вы хотите заменить клей для заднего стекла.

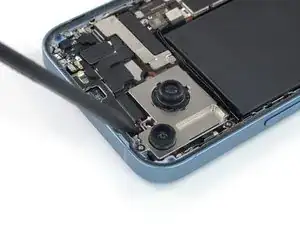

Используйте лопатку, чтобы отсоединить два кабеля тыльных камер, поддев разъёмы прямо вверх из их гнёзд.

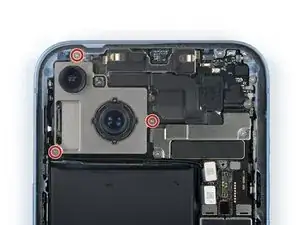

Отверткой Phillips отверните три винта длиной 2,1 мм, фиксирующие сборку тыльной камеры.

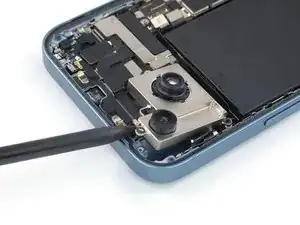

Вставьте заострённый конец лопатки под верхний край сборки тыльной камеры.

Подденьте лопаткой, чтобы ослабить сборку тыльной камеры.

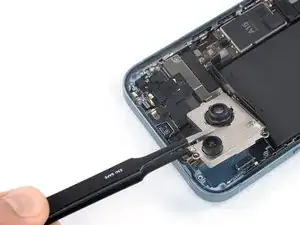

С помощью пинцета или пальцами снимите сборку тыльной камеры.
