Замена аккумулятора iPhone 14

Выключите iPhone перед началом разборки.

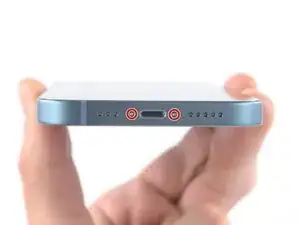

Удалите два пенталобных винта P2 длиной 6,8 мм на нижнем торце iPhone.

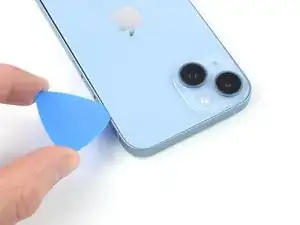

Если вставить лопатку слишком глубоко, она может повредить устройство. Следуйте этому шагу, чтобы пометить лопатку и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными размерами.

Вместо этого можно прикрепить монету к лопатке лентой на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Если заднее стекло вашего iPhone треснуло, чтобы предотвратить дальнейшее рассыпание и избежать травм, заклейте стекло лентой.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от свободных осколков стекла во время ремонта.

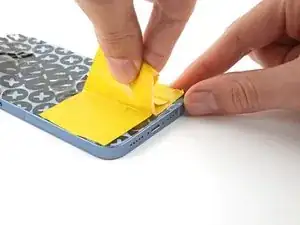

Если присоска не держится на следующих шагах, сложите прочную ленту (например, армированную) в петлю‑ручку и поднимите заднее стекло с её помощью.

В крайнем случае вы можете приклеить присоску к заднему стеклу суперклеем.

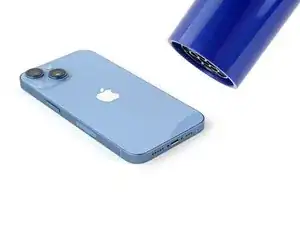

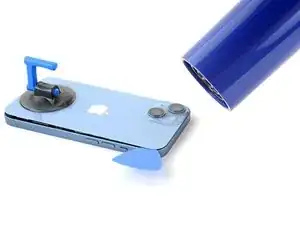

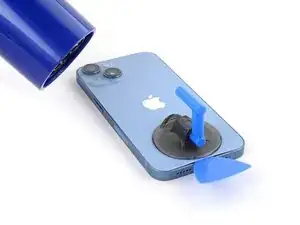

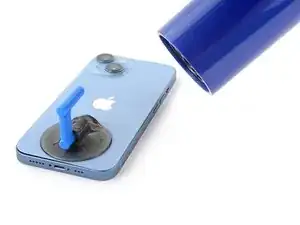

Используйте фен или тепловую пушку, чтобы нагревать нижний торец iPhone в течение 90 секунд или пока заднее стекло не станет чуть слишком горячим для касания.

Никогда не держите фен на одном месте длительное время.

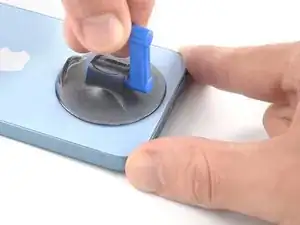

Прикрепите присоску к нижнему торцу заднего стекла, избегая самой кромки стекла.

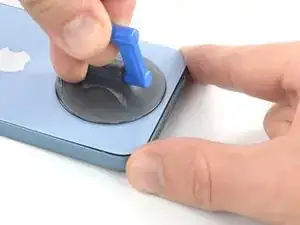

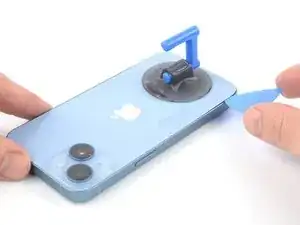

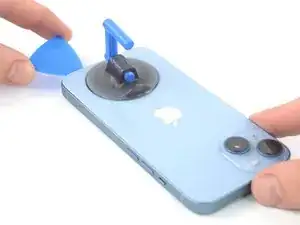

Подтяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и корпусом.

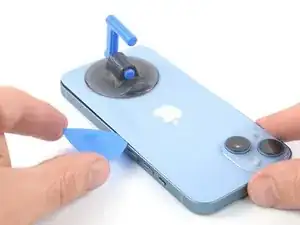

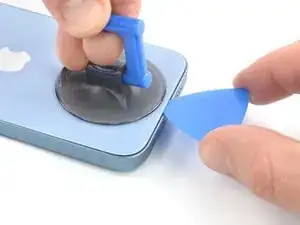

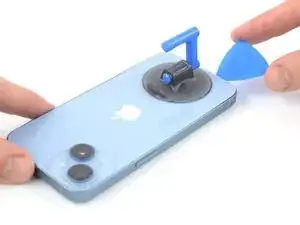

Вставьте лопатку в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочный; создание начального зазора требует значительного усилия. Если трудно открыть зазор, добавьте нагрева и аккуратно покачайте заднее стекло вверх‑вниз, чтобы ослабить клей, пока не получится вставить лопатку.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или пока заднее стекло не станет чуть слишком горячим для касания.

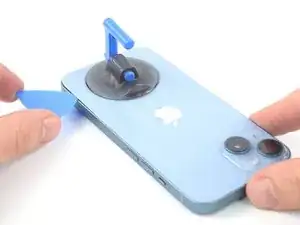

Проведите лопаткой вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

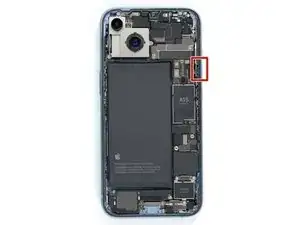

По правому краю, рядом с кнопкой увеличения громкости, проходит деликатный кабель. Не вставляйте лопатку здесь, иначе вы можете повредить кабель.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопками громкости) в течение 90 секунд или пока заднее стекло не станет чуть слишком горячим для касания.

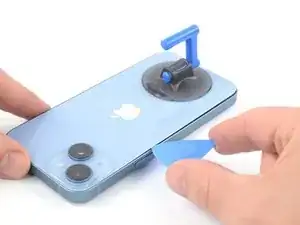

Вставьте лопатку снова в нижний торец iPhone и проведите ею вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить кабель зарядной катушки.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или пока заднее стекло не станет чуть слишком горячим для касания.

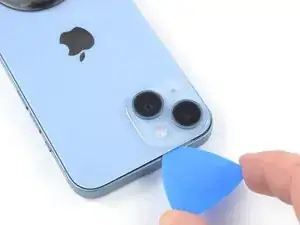

Вставьте лопатку под верхний правый край телефона. Проведите её вокруг верхнего правого угла и на половину ширины верхнего торца.

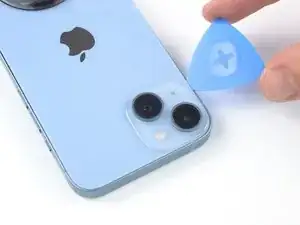

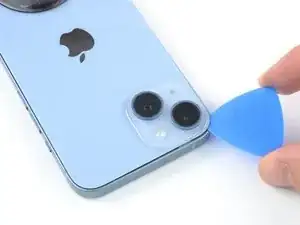

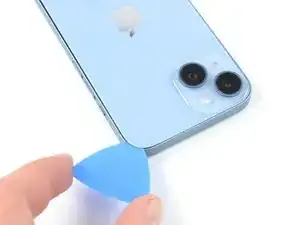

Вставьте медиатор под верхний левый край телефона. Проведите им вокруг верхнего левого угла и на половину верхнего края.

Не вводите медиатор глубже 3 мм, чтобы не повредить и не размазать блок камеры.

Пока не пытайтесь полностью отделить заднее стекло — к плате iPhone всё ещё подключён хрупкий шлейф.

Снимите присоску с заднего стекла.

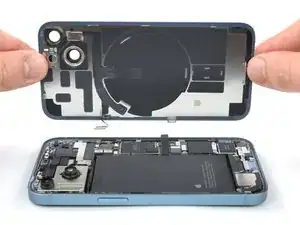

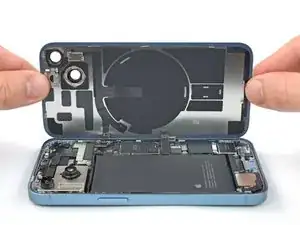

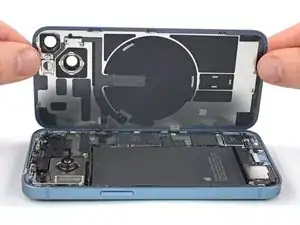

Медленно откройте iPhone, поднимая заднее стекло с левой стороны, как обложку книги.

Осторожно — не натягивайте короткий шлейф катушки зарядки.

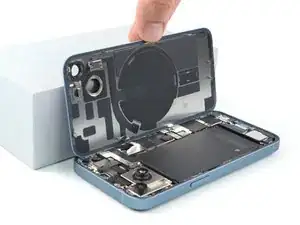

Подпереть заднее стекло чем‑то, чтобы оно оставалось раскрытым во время работы с телефоном.

Если под рукой нет подставки для заднего стекла, присоска тоже подойдёт.

При сборке положите заднее стекло на место, совместите защёлки вдоль верхнего края и аккуратно вдавите верхний край на место, а затем защёлкните остальное. Если защёлки не фиксируются легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

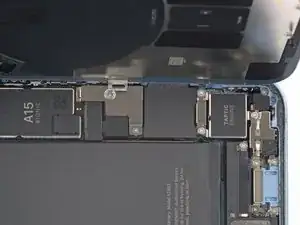

Отверткой Y000 отвинтите два винта длиной 1,3 мм, крепящие крышку разъёма аккумулятора.

В ходе ремонта следите за каждым винтом и возвращайте его точно в то же место, чтобы не повредить iPhone.

При сборке это хорошее место включить iPhone и проверить все функции перед окончательным запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

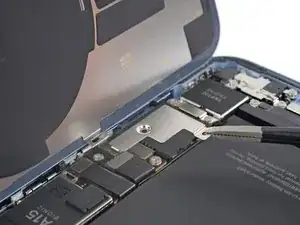

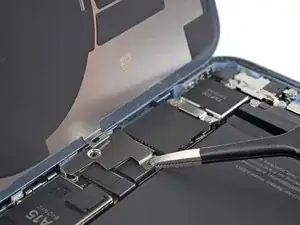

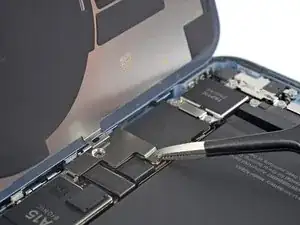

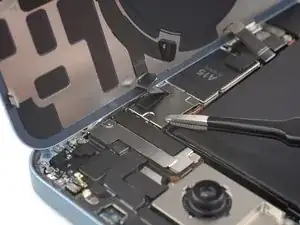

Захватите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в сторону маркировки A15), чтобы отщёлкнуть верхний крючок.

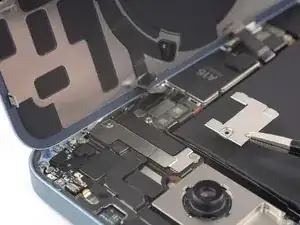

Снимите крышку разъёма аккумулятора.

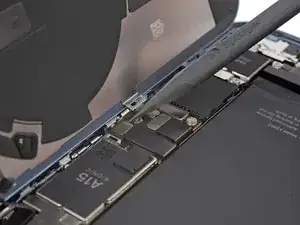

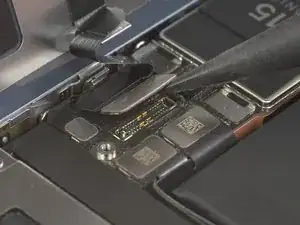

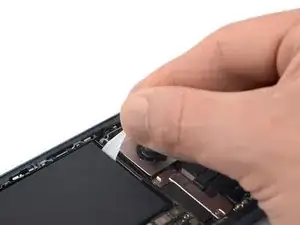

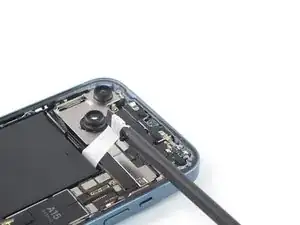

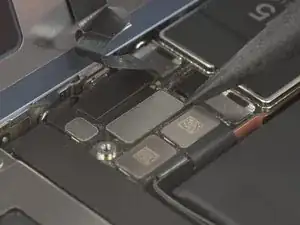

Острым концом лопатки отсоедините кабель аккумулятора, поддев разъём прямо вверх от его гнезда.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов платы. Эти уплотнения обеспечивают дополнительную защиту от влаги и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

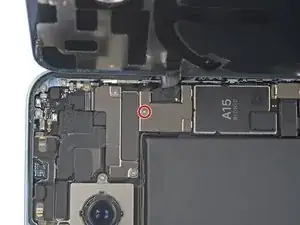

Отверткой Y000 отвинтите один винт длиной 1,0 мм, крепящий крышку разъёма катушки зарядки.

Пинцетом снимите крышку разъёма катушки зарядки.

Острым концом лопатки отсоедините кабель катушки зарядки, поддев разъём прямо вверх от его гнезда.

Снимите узел заднего стекла.

Нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).

При сборке остановитесь здесь, если вы хотите заменить клеевые полоски заднего стекла.

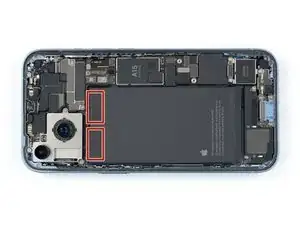

Два растягивающихся клеевых полотна крепят аккумулятор к корпусу. Они доступны со стороны верхнего края аккумулятора.

Каждая клеевая лента имеет чёрную вытягиваемую этикетку на конце, которая слегка приклеена к краю аккумулятора.

В следующих шагах вы потянете каждую этикетку, чтобы медленно растянуть клей под аккумулятором. Эти клеи «командного» типа теряют липкость при растягивании, поэтому аккумулятор снимается легко.

Если полосы порвутся, не паникуйте. Они не всегда работают как задумано. Читайте дальше — там есть советы по удалению порванных полос.

Внимание: Не протыкайте аккумулятор острыми инструментами. Прокол батареи может привести к утечке опасных химикатов или возгоранию.

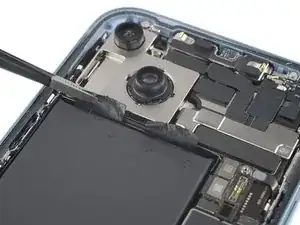

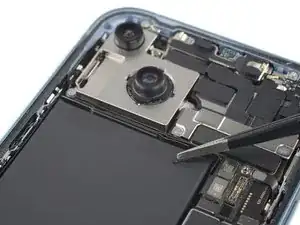

Используйте пинцет с притуплёнными концами, чтобы поддеть две вытягиваемые этикетки клея аккумулятора вдоль верхнего края аккумулятора.

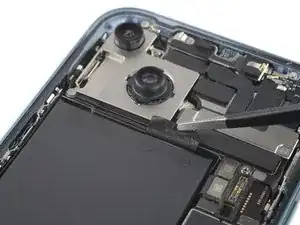

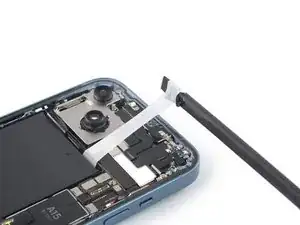

Возьмите первую этикетку пальцами или оберните её вокруг лопатки и медленно потяните её от аккумулятора, в сторону верхней части iPhone.

Тяните достаточно сильно, чтобы поддерживать натяжение на полосе, но не форсируйте. Дайте ей достаточно времени, чтобы растянуться и отлипнуть из‑под аккумулятора.

Не нажимайте на аккумулятор, держите iPhone крепко за боковые стороны.

Держите полосу плоской и без складок. Старайтесь тянуть равномерно за всю полосу, а не главным образом посередине или с одной стороны.

Если клеевая полоса оторвётся, постарайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддёвывайте под аккумулятор.

Если какая‑либо клеевая полоса оторвётся и не будет извлечена из‑под аккумулятора, постарайтесь удалить другую полосу, а затем действуйте согласно инструкциям ниже.

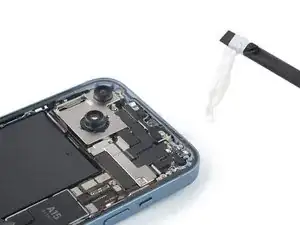

Возьмите вторую защитную полоску пальцами или за середину лопатки и потяните её от батареи в сторону верхней части iPhone.

Действуйте так же, как с предыдущей полоской: не надавливайте на батарею, держите полоску ровной и без складок, тяните под небольшим углом.

Если клейкая полоска оборвалась, попытайтесь захватить её пальцами или тупыми пинцетами и продолжайте тянуть — но не поддевайте батарею снизу.

Если клейкая лента оторвалась под батареей и её нельзя достать, переходите к следующему шагу.

Если батарею всё ещё трудно извлечь, закапайте несколько капель изопропилового спирта высокой концентрации (90% и выше) под край батареи в области оборванной клейкой полоски(ок).

Подождите около одной минуты, чтобы раствор спирта ослабил клей.

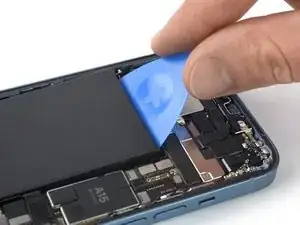

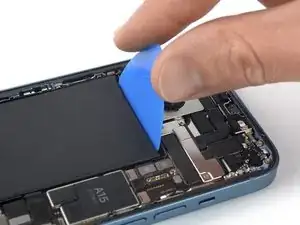

Используйте медиатор для вскрытия или плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь ломом выдёргивать батарею. При необходимости добавьте ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

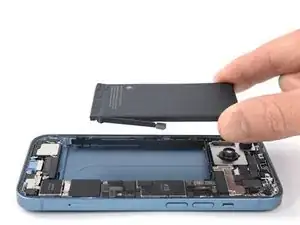

Извлеките батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это потенциально опасно.

Если в телефоне остался раствор спирта, аккуратно протрите его перед установкой новой батареи.

Если в комплекте с новой батареей не были установлены клейкие полоски, обратитесь к этому руководству для замены клейких лент.

После сборки выполните принудительную перезагрузку. Это может предотвратить ряд проблем и упростить поиск неисправностей.
