Замена громкоговорителя iPhone 14

Выключите iPhone перед началом разборки.

Удалите два винта P2 типа пенталоб длиной 6.8 мм на нижнем торце iPhone.

Если заглубить лопатку слишком далеко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными измерениями.

Альтернативно приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Для резки клея для безопасного разрезания клеевого слоя дисплея в их магазине саморемонта.

Если заднее стекло iPhone треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться при ремонте.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и подденьте заднее стекло этой ручкой.

Если ничего не помогает, можно приклеить присоску к заднему стеклу суперклеем.

Используйте фен или тепловую пушку, чтобы нагреть нижний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Никогда не держите фен на одном месте длительное время.

Прикрепите присоску к нижнему торцу заднего стекла, избегая самого края стекла.

Тяните присоску вверх с равномерным постоянным усилием, чтобы образовалась небольшая щель между задним стеклом и корпусом.

Вставьте лопатку в образовавшуюся щель.

Клеевой слой, удерживающий заднее стекло, очень прочный; создание начальной щели требует значительного усилия. Если трудно открыть щель, примените больше тепла и аккуратно покачивайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не сможете вставить лопатку.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Проведите лопаткой вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого края, рядом с кнопкой увеличения громкости, проходит деликатный кабель. Не вставляйте лопатку здесь, иначе вы можете повредить кабель.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопками регулировки громкости) в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Заново вставьте лопатку в нижний торец iPhone и проведите ею вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет слегка слишком горячим для прикосновения.

Вставьте лопатку под верхний правый край телефона. Проведите ею вокруг верхнего правого угла и на половину длины верхнего торца.

Вставьте лопатку под верхний левый край телефона. Проведите ею вокруг верхнего левого угла и на половину длины верхнего торца.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить или замазать модуль камер.

Не пытайтесь полностью отделить заднее стекло пока — оно всё ещё соединено с логической платой гибким шлейфом.

Снимите присоску с заднего стекла.

Медленно приоткройте iPhone, откинув заднее стекло вверх от левой стороны, как обложку книги.

Будьте осторожны, чтобы не растянуть короткий гибкий кабель катушки зарядки.

Опирайте заднее стекло о что‑то, чтобы оно оставалось подпертым, пока вы работаете с телефоном.

Если под рукой нет ничего, о что можно было бы его опереть, присоска подойдёт для этой цели.

При сборке положите заднее стекло на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край до фиксации, затем защёлкните остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Отверткой Y000 отвинтите два винта длиной 1,3 мм, крепящие крышку разъёма батареи.

В ходе ремонта следите за каждым винтом и возвращайте его на точно то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед установкой дисплея на место. Обязательно полностью выключите iPhone перед продолжением работы.

Захватите крышку разъёма батареи пинцетом и сдвиньте её вверх (в направлении надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма батареи.

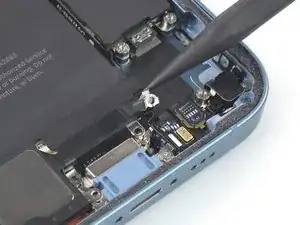

Острым концом плоской лопатки (spudger) отсоедините кабель батареи, поддев разъём прямо вверх от его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Отверткой Y000 отвинтите один винт длиной 1,0 мм, крепящий крышку разъёма катушки зарядки.

Пинцетом снимите крышку разъёма катушки зарядки.

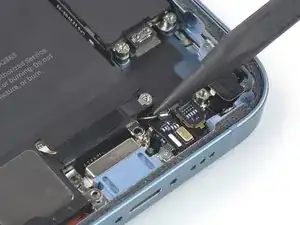

Острым концом плоской лопатки отсоедините кабель катушки зарядки, поддев разъём прямо вверх от его гнезда.

Снимите узел заднего стекла.

Нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке приостановитесь на этом шаге, если хотите заменить клей для заднего стекла.

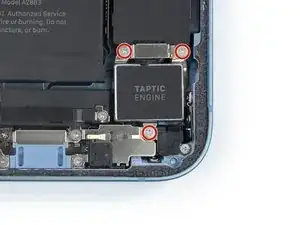

Отверткой Phillips отвинтите три винта длиной 2,1 мм, крепящие Taptic Engine.

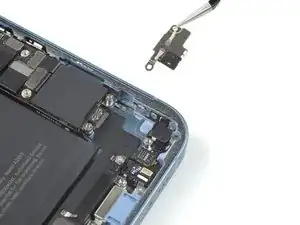

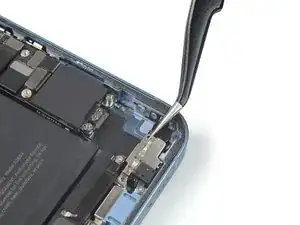

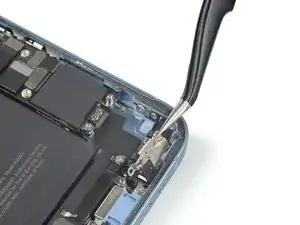

Пинцетом снимите кронштейн разъёма Taptic Engine.

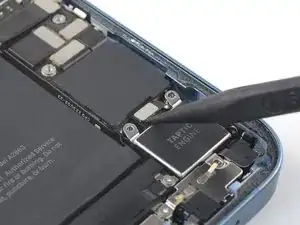

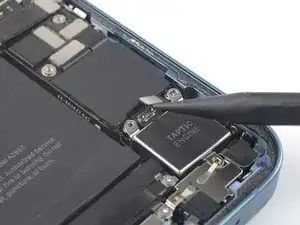

Острым концом плоской лопатки отсоедините Taptic Engine, поддев разъём прямо вверх от его гнезда.

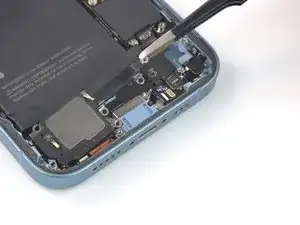

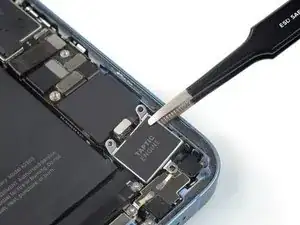

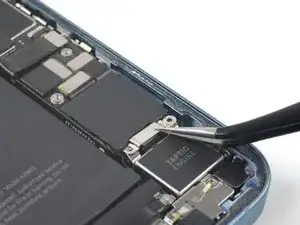

Пинцетом или пальцами снимите Taptic Engine.

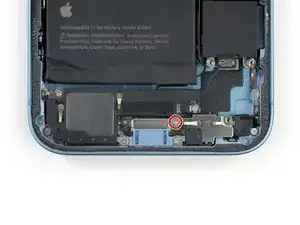

Отверткой Phillips отвинтите винт длиной 1,5 мм, крепящий металлический кронштейн с правой стороны зарядного порта.

Пинцетом аккуратно поднимите металлический кронштейн в вертикальное положение, чтобы отщёлкнуть его с пластиковой защёлки.

При сборке убедитесь, что кронштейн правильно совмещён с пластиковой защёлкой.

Снимите металлический кронштейн.

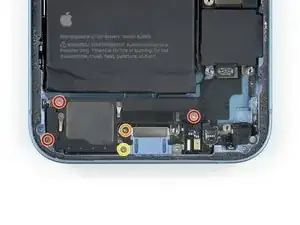

Отверткой отвинтите пять винтов, крепящих громкоговоритель:

Три винта Phillips длиной 1,4 мм

Один винт Phillips длиной 1,6 мм

Один винт Y000 длиной 1,2 мм

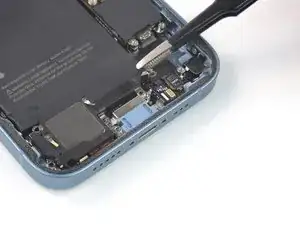

Острым концом плоской лопатки аккуратно отогните заземляющий кабель у правого края громкоговорителя в сторону.

Снимите громкоговоритель.
